CPUクーラーの水冷式タイプにつきましは、パーツの組み合わせによって対応非対応があり躊躇されることが想像されます。
その為、実際に設置できたうえで販売した組合せをリスト化致しましたので参考にしていただければ幸いです。
ケースとマザーボードとCPUクーラー三点をおさえておけばよろしいかと思います。
(ご注意)
フロントに設置するかトップに設置するか任意とさせていただく方が完成が早まります。
(ご注意)
公式ホームページで 理論上設置可能であっても実際には不可の場合があります。
(ご注意)
たとえ近い型番であっても設置できなくなる可能性がございます。
(ご注意)
止むを得ず、設置場所の関係でCPUクーラー付属のファンからのエアフローがラジエータに対して吹き付けにならない場合もございます。
(ご注意)
止むを得ず、ネジ穴の位置関係により全箇所留めにならない場合がございます。半数の場合あり。(ファンの場合4個中2個 ラジエータ8個中6個)
(ご注意)
組合せは他にもございます。組合せに問題なく販売が成立しましたら順次アップ致します。
(ご注意)
基本的に24cmラジエータは設置できる場合が多いです。
問題は28cm以上のラジエータの場合です。
【以下設置の成功例】

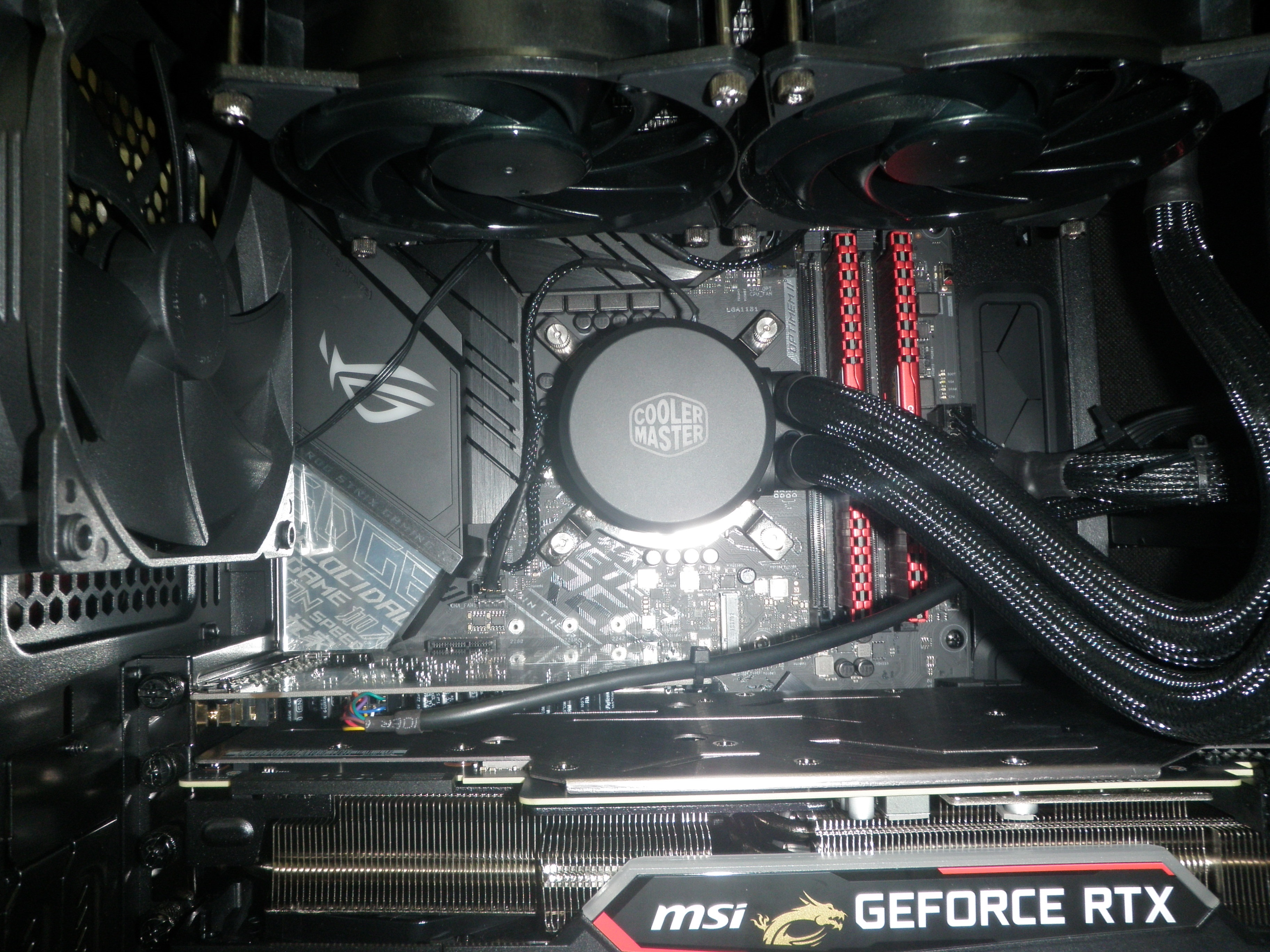

・CPUファン
Cooler MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式)
・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BKO
![クリック](top/suir6a.jpg)
![クリック](top/suir6b.jpg)
(2018/12/22)
・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
NZXT PHANTOM530-BK
![クリック](top/sui530h11a.jpg)
![クリック](top/sui530h11b.jpg)
![クリック](top/sui530h11c.jpg)
PHANTOM530-BKに二個の14cmを設置することなりましたのでサイドパネルに一個とシャドウベイとグラボの隙間に一個設置致しました。
グラボは290mmの物です。
ギリギリの隙間でした。
(2018/11/9)

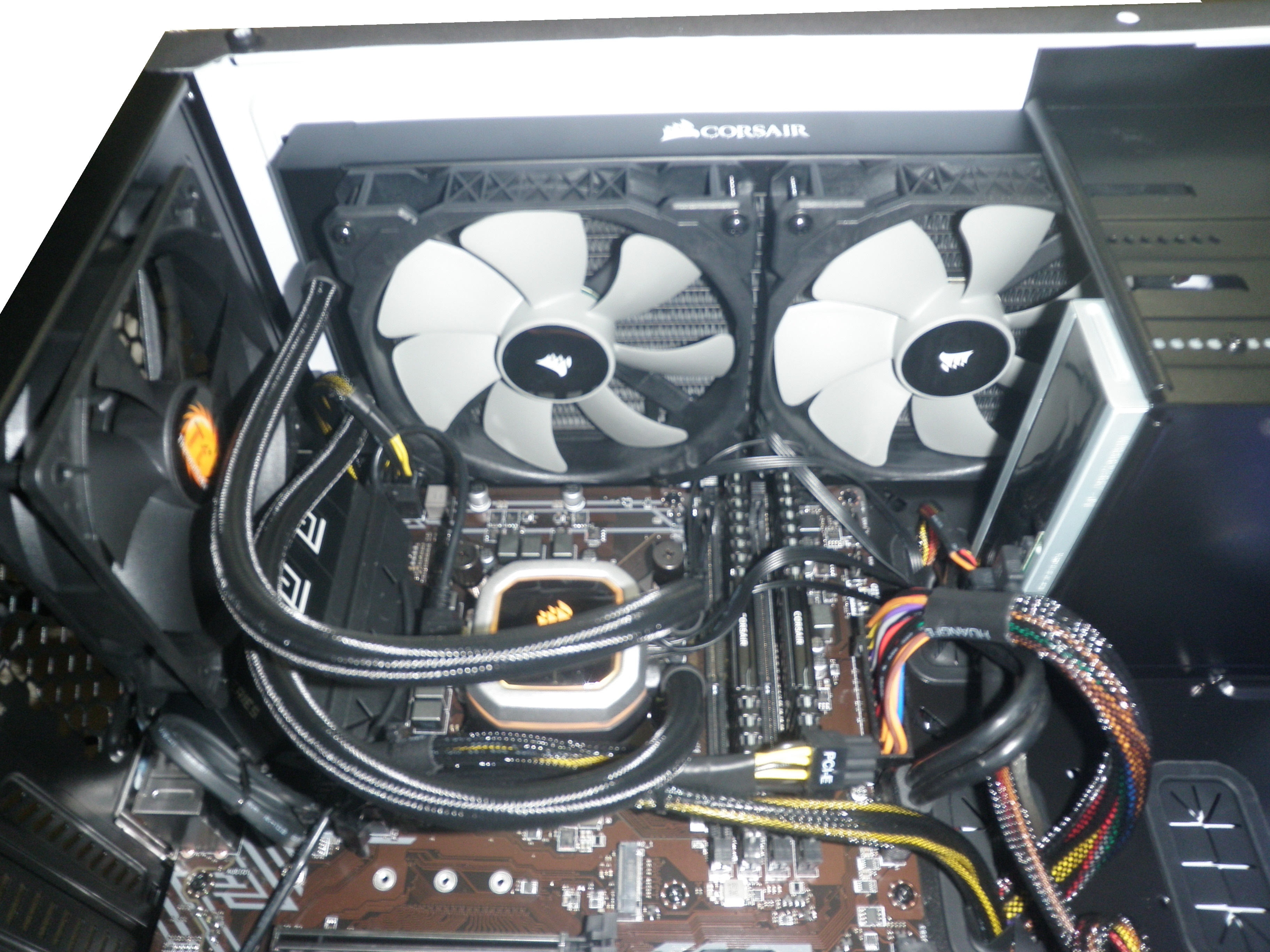

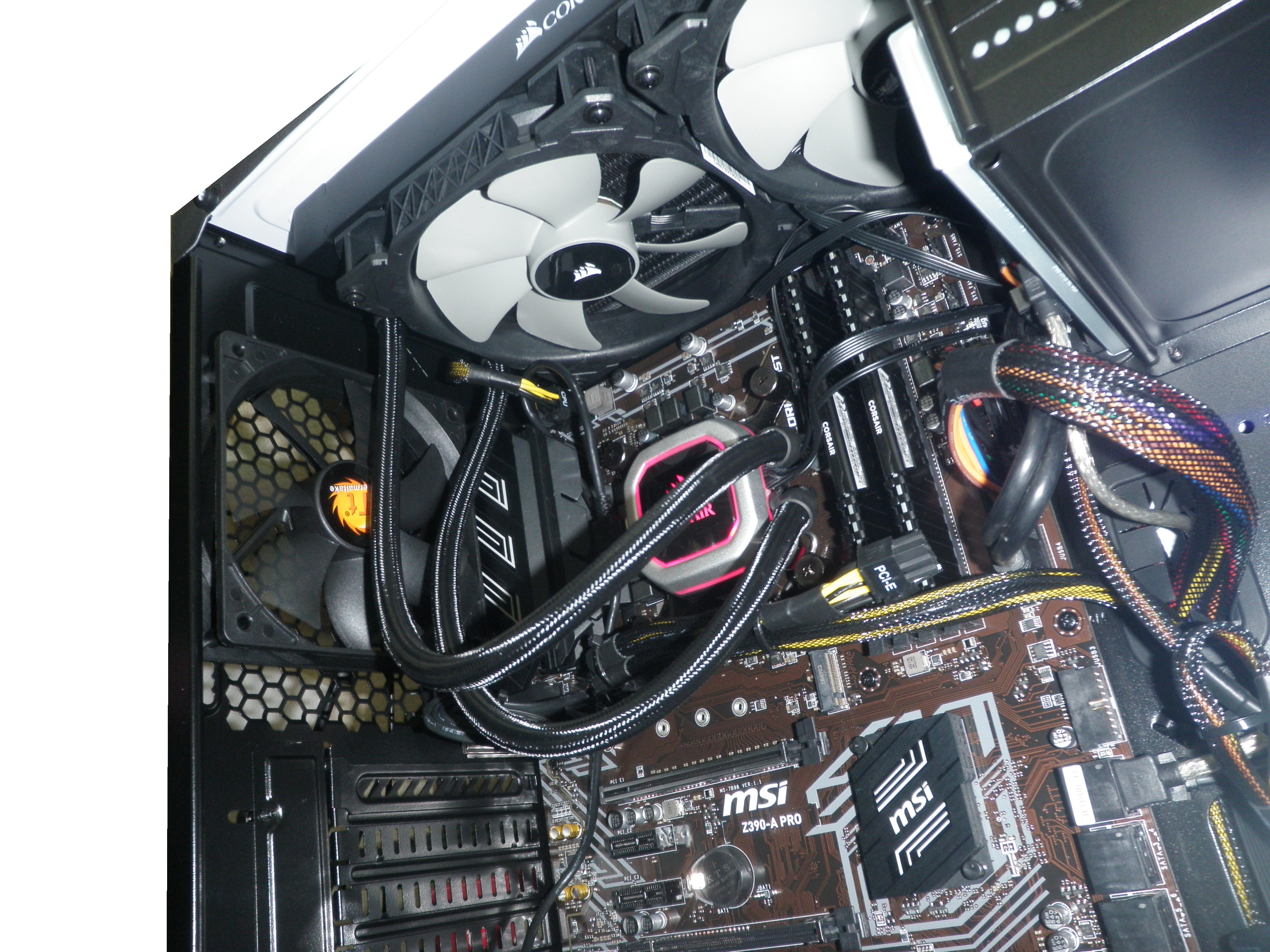

・CPUファン
Corsair H115i PRO RGB CW-9060032-WW 28cm (水冷式) ・マザーボード
MSI Z390-A PRO
・筐体
Thermaltake Versa H26 White /w casefan CA-1J5-00M6WN-01
![クリック](top/suih26a.jpg)
![クリック](top/suih26c.jpg)
![クリック](top/suih26d.jpg)
(2019/1/31

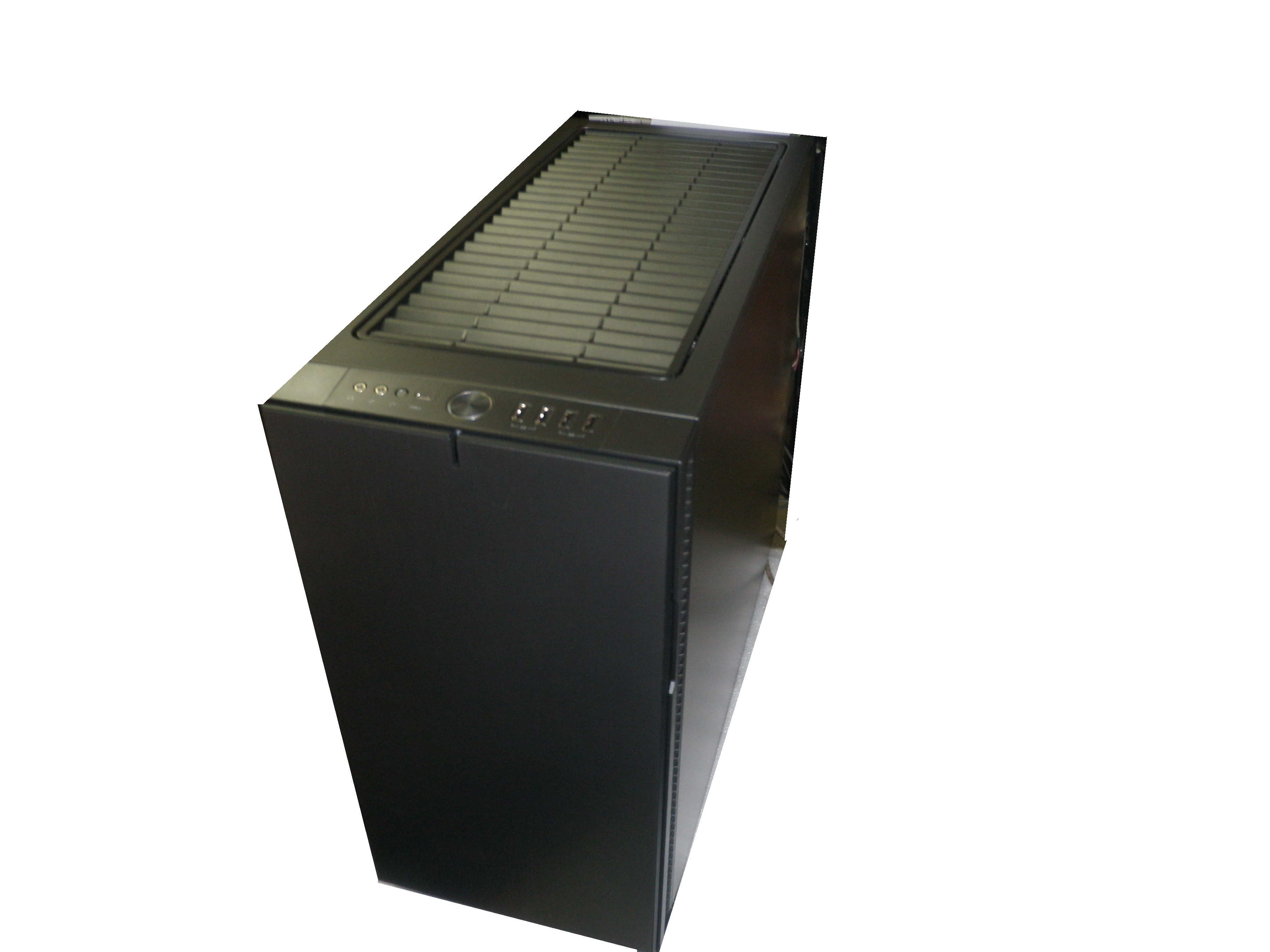

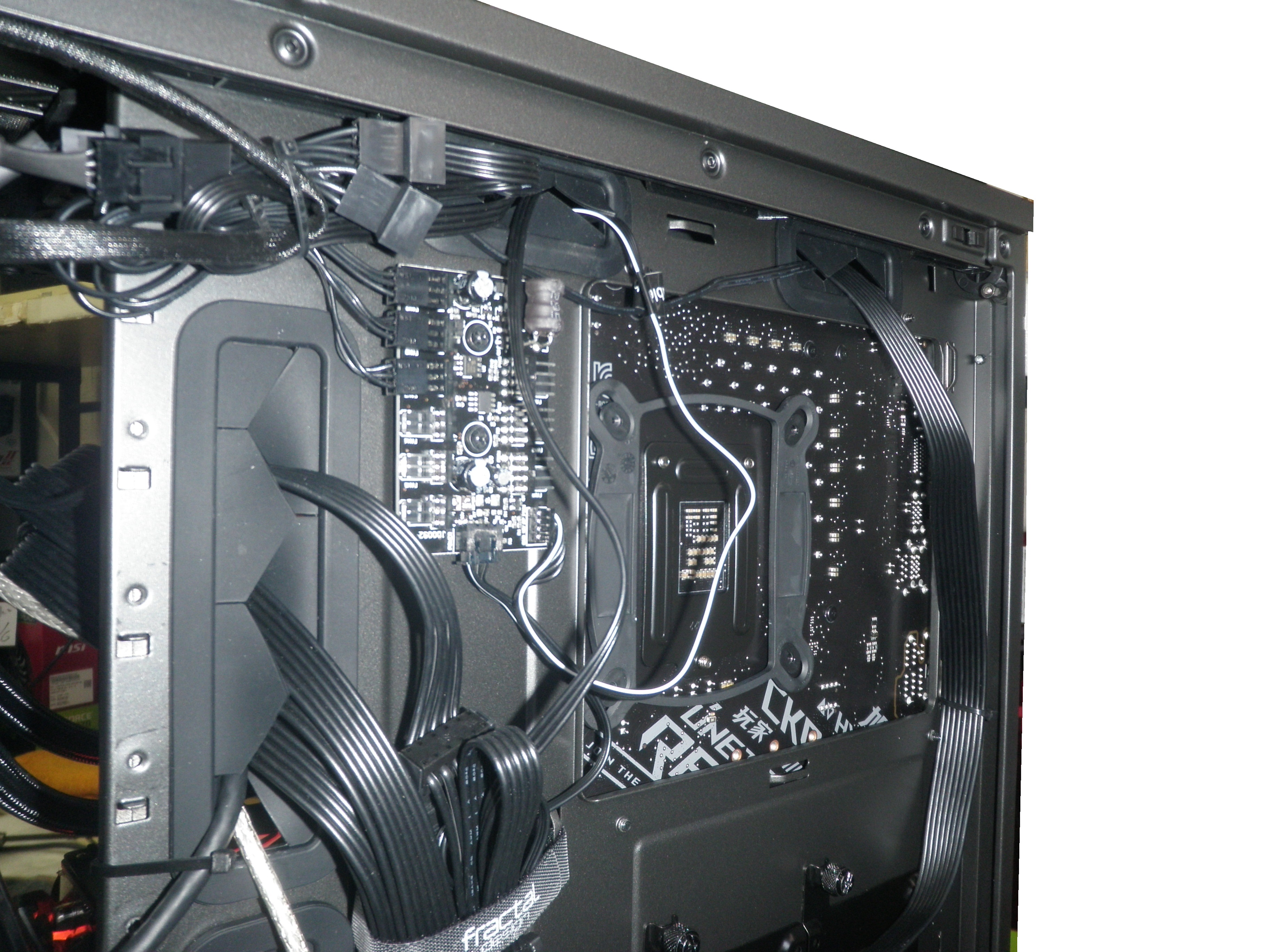

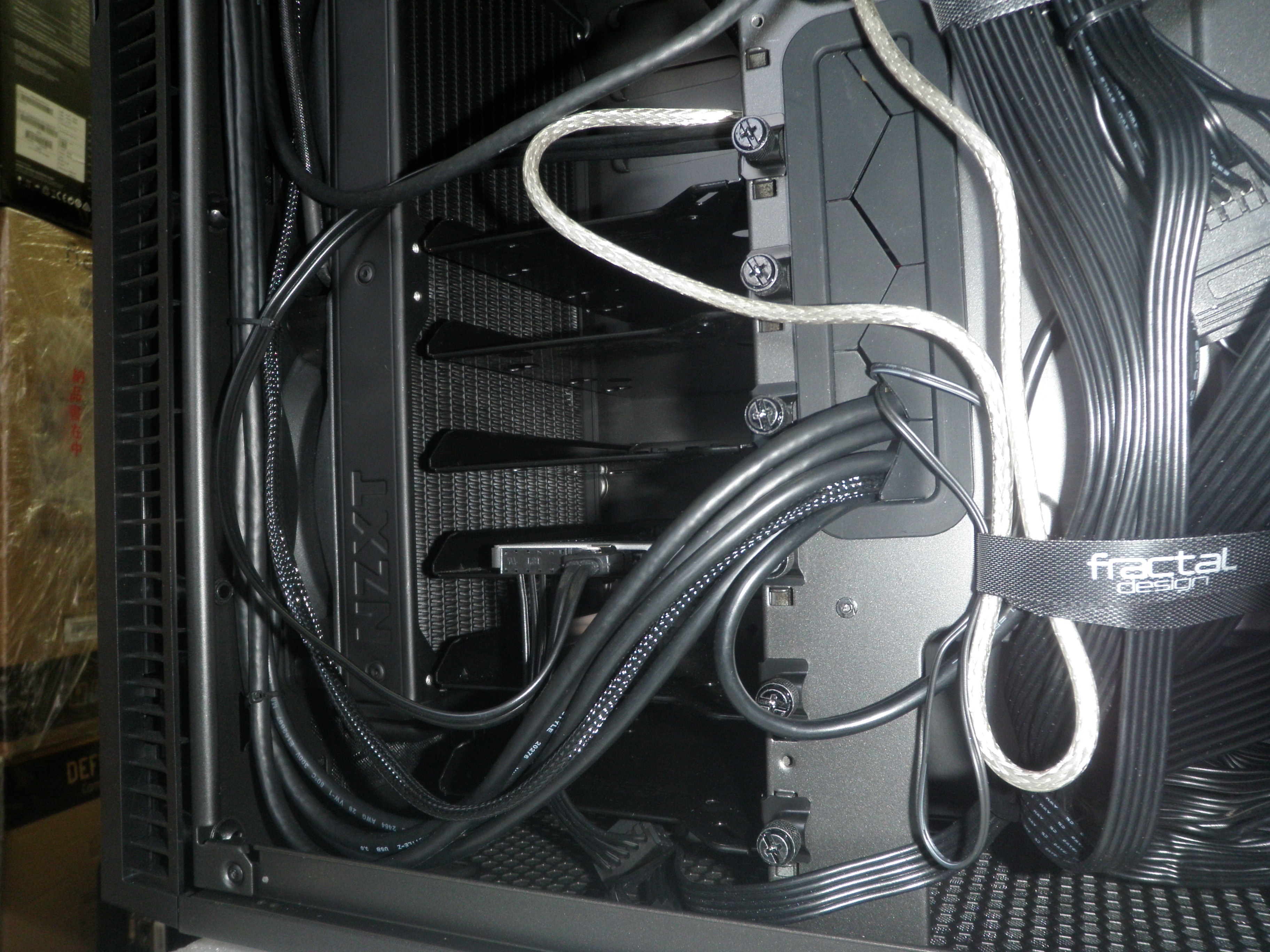

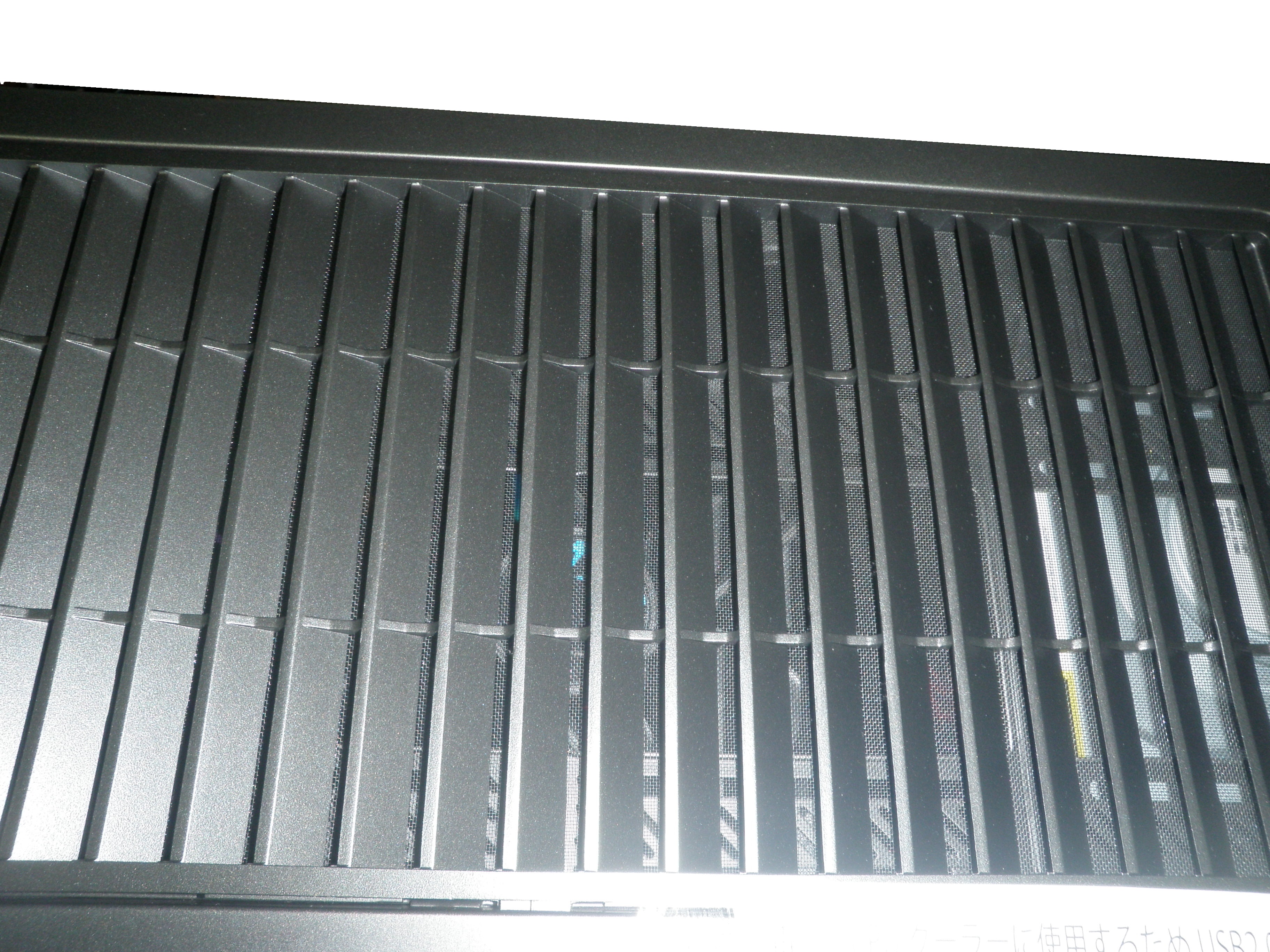

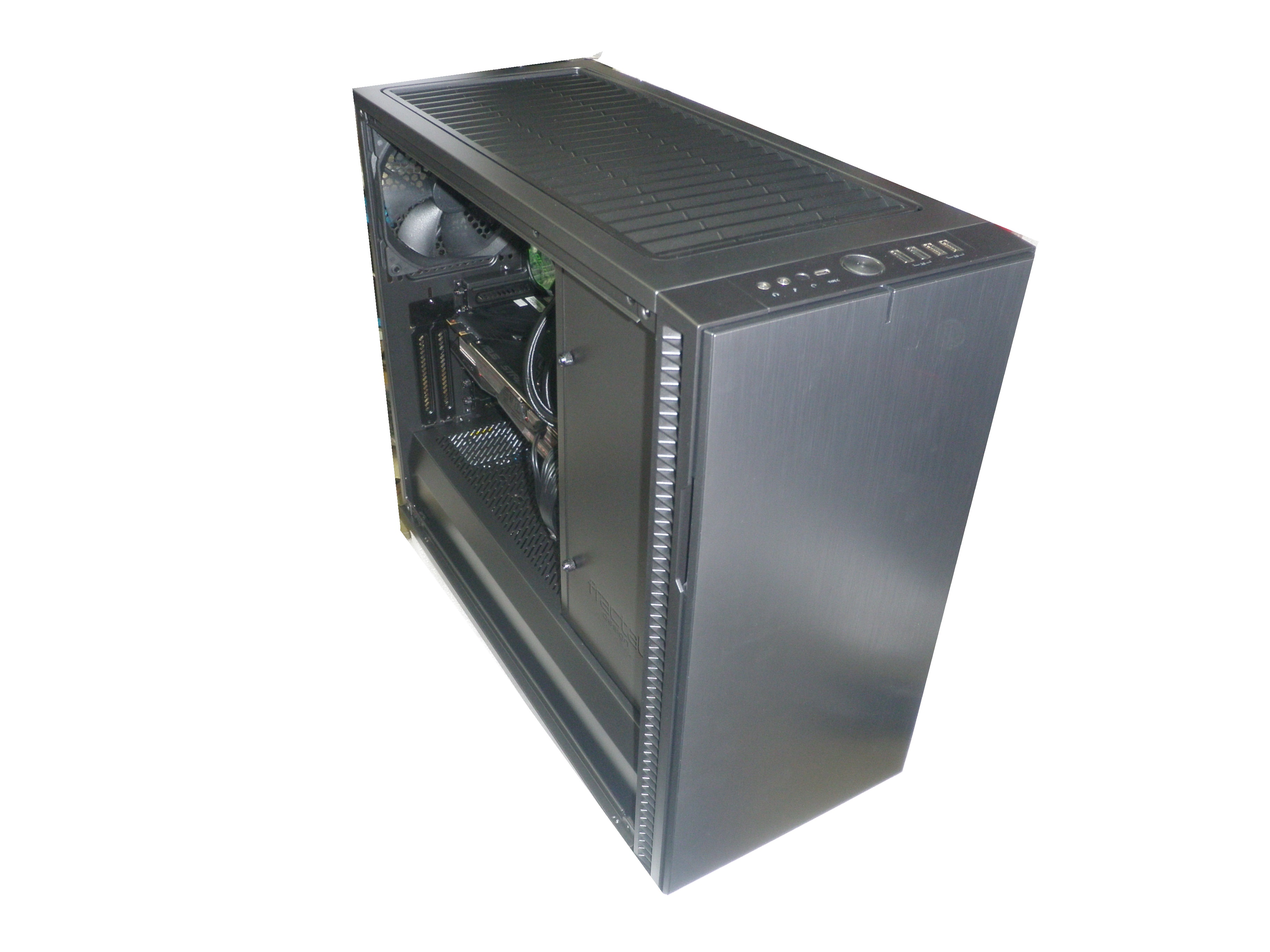

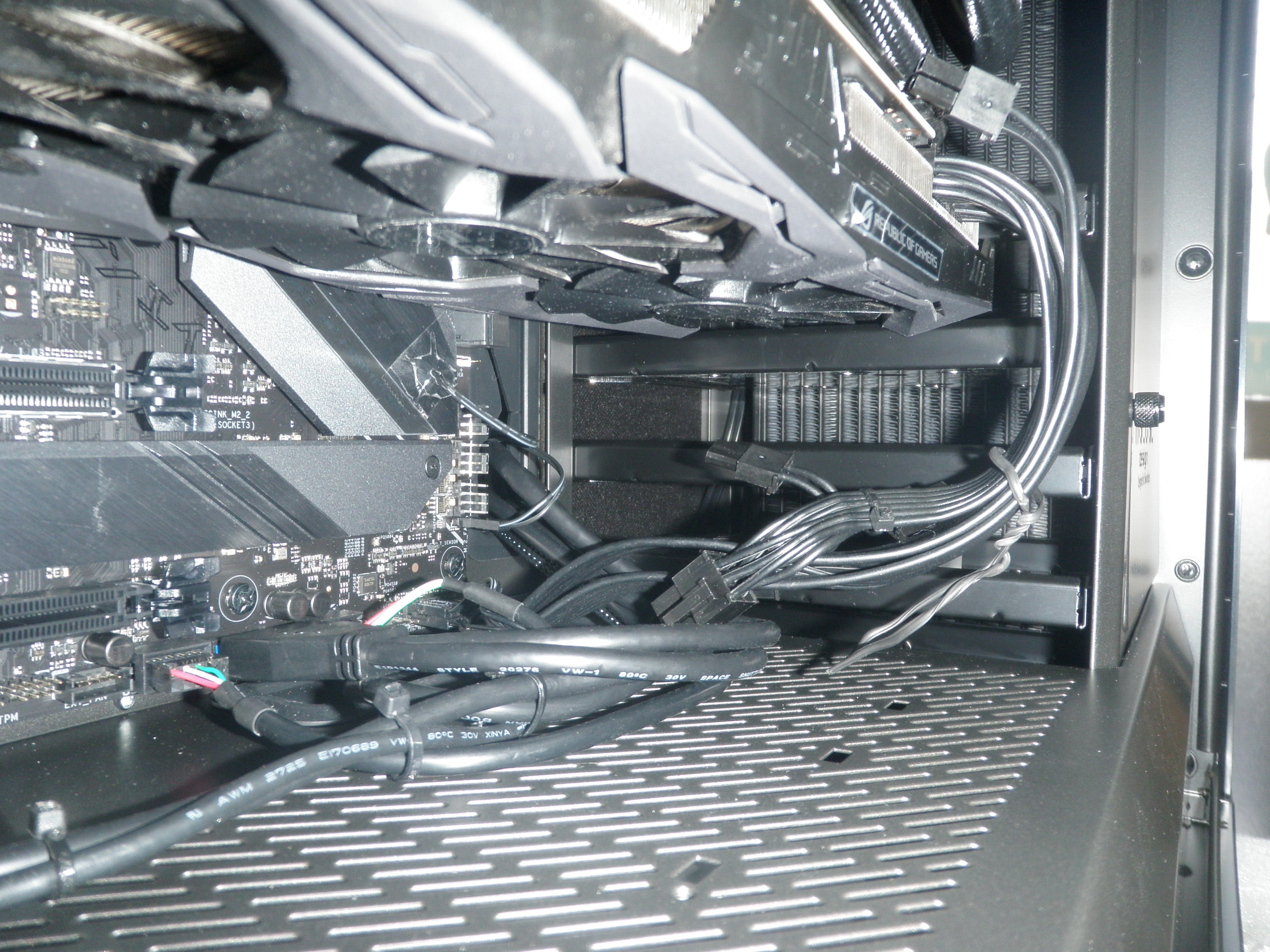

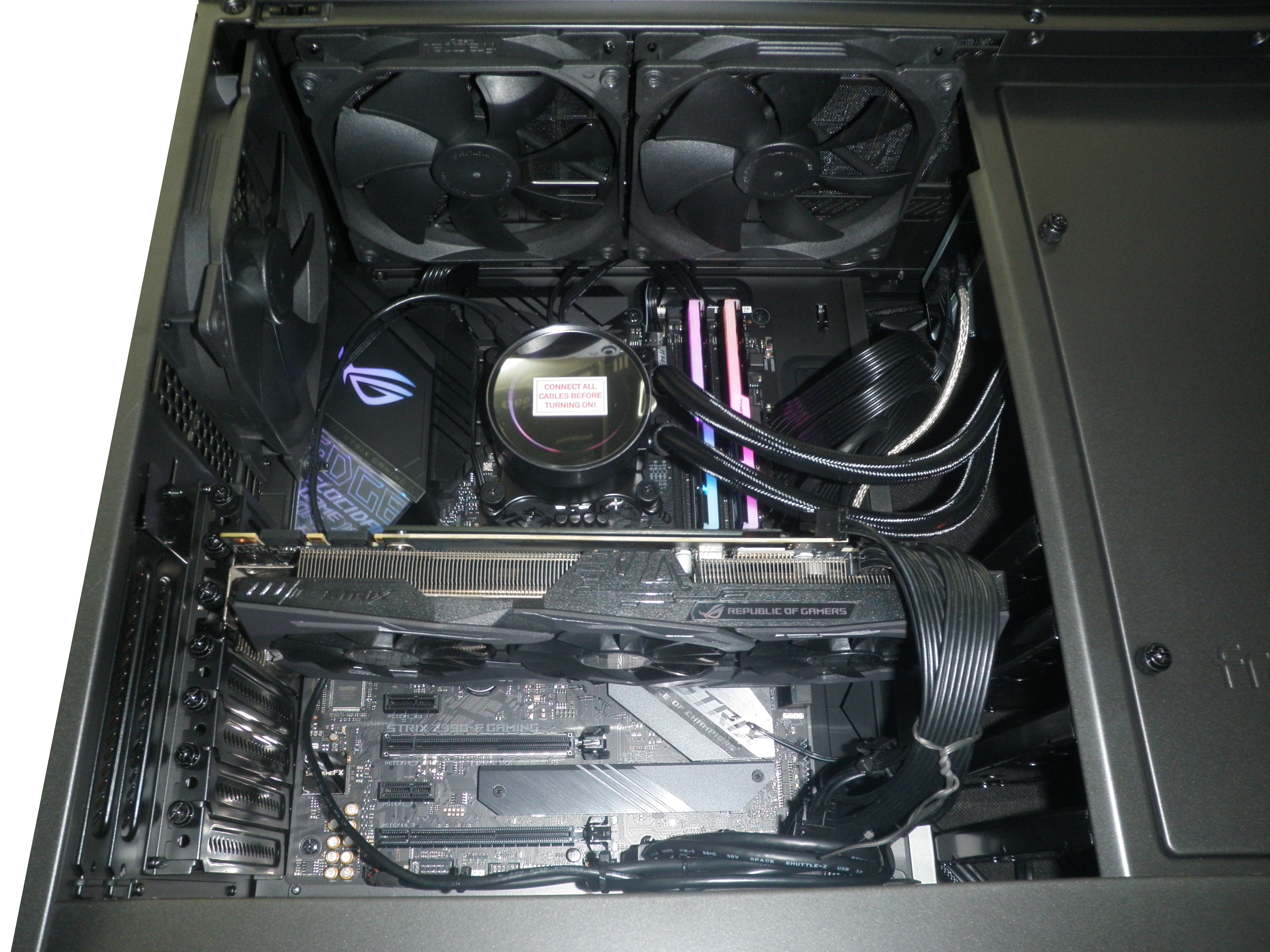

・CPUクーラー
KRAKEN X62 RL-KRX62-01 ・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
Define R6 USB-C TG FD-CA-DEF-R6C-GY-TGL
当水冷式は当ケースの トップパネルには設置できません。

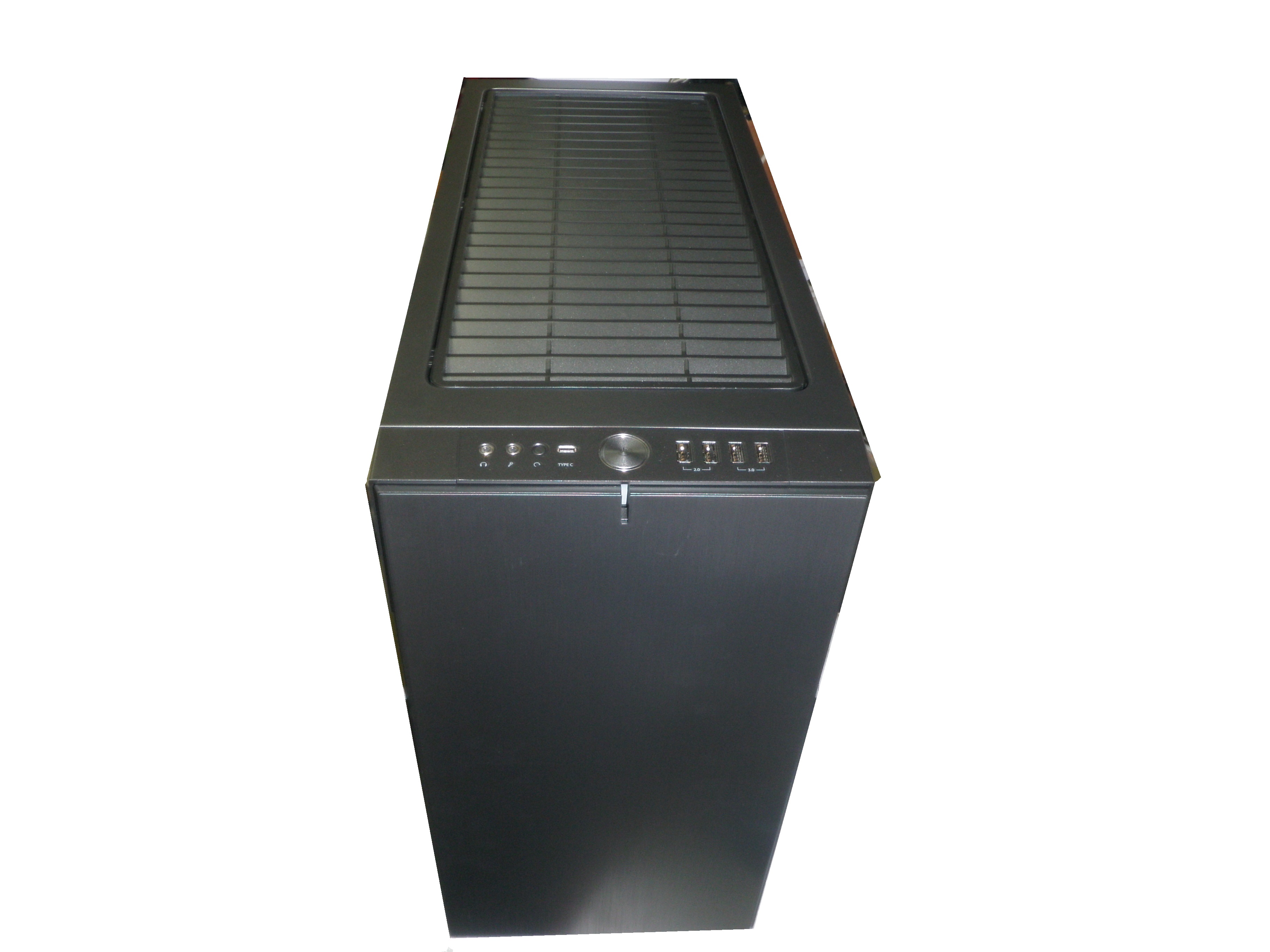

![クリック](top/suir6ca.jpg)
![クリック](top/suir6cb.jpg)
![クリック](top/suir6cc.jpg)
![クリック](top/suir6cd.jpg)
![クリック](top/suir6cf.jpg)
![クリック](top/suir6cg.jpg)
![クリック](top/suir6ci.jpg)
![クリック](top/suir6cj.jpg)
(2019/2/8)

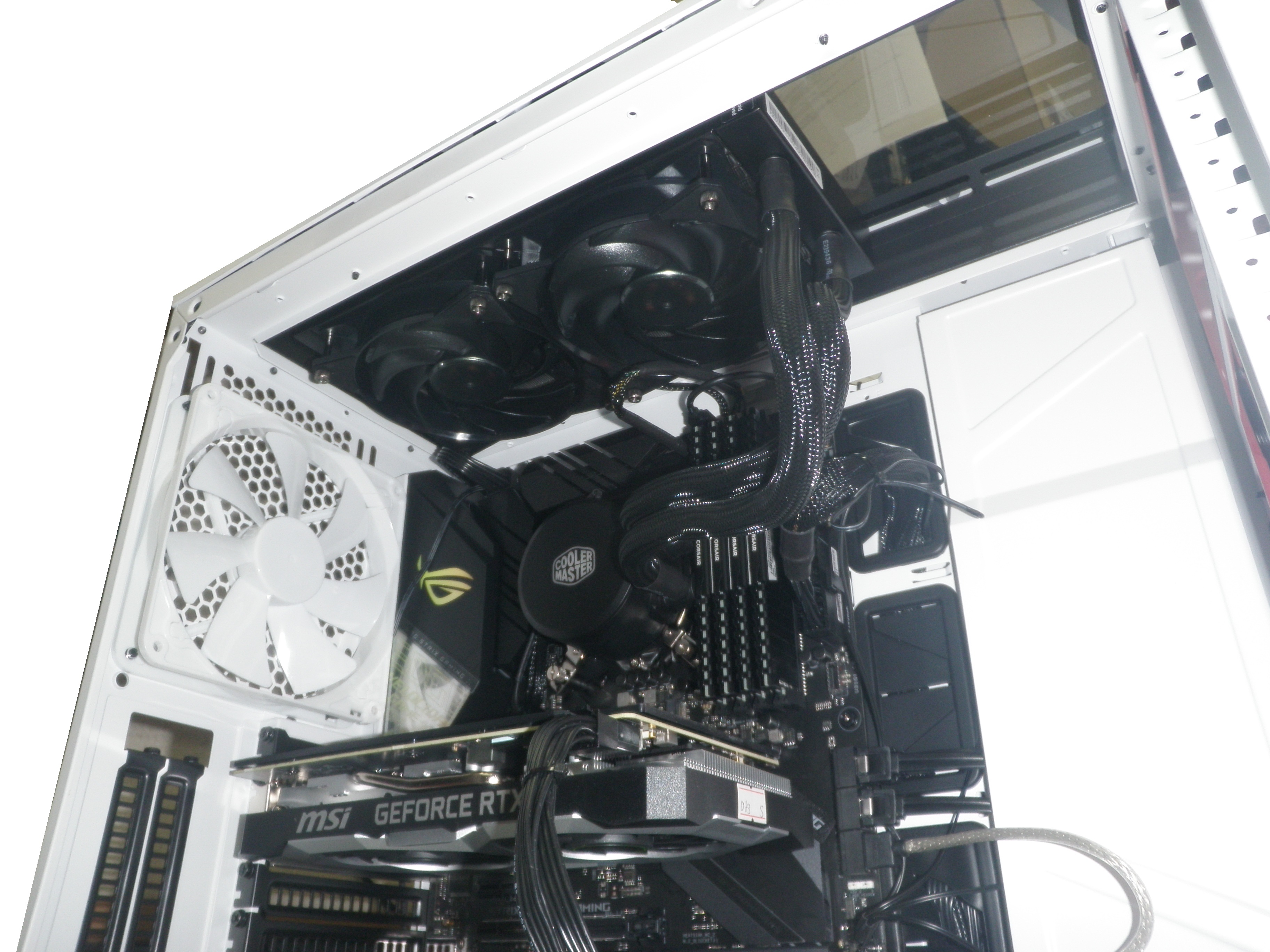

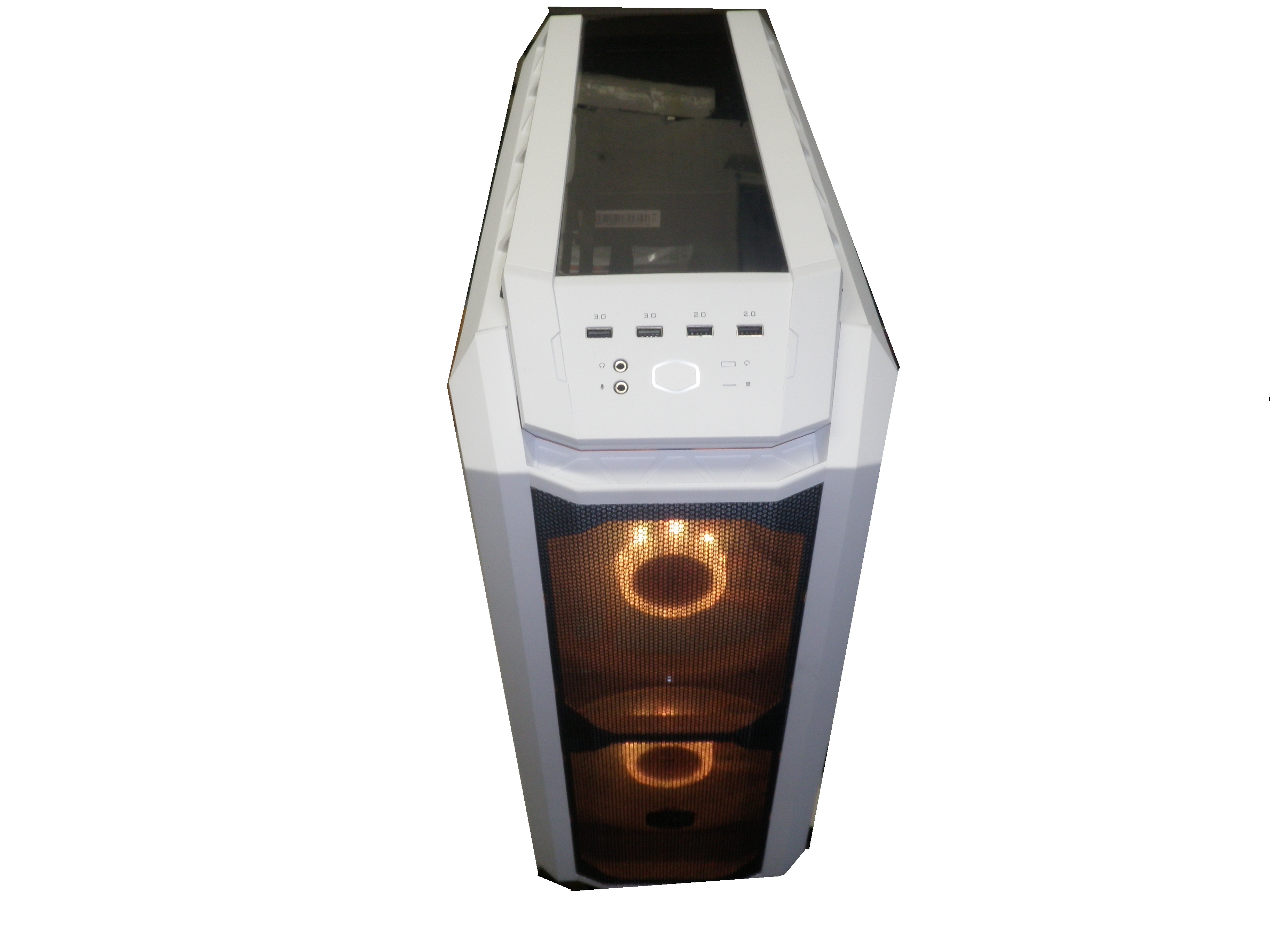

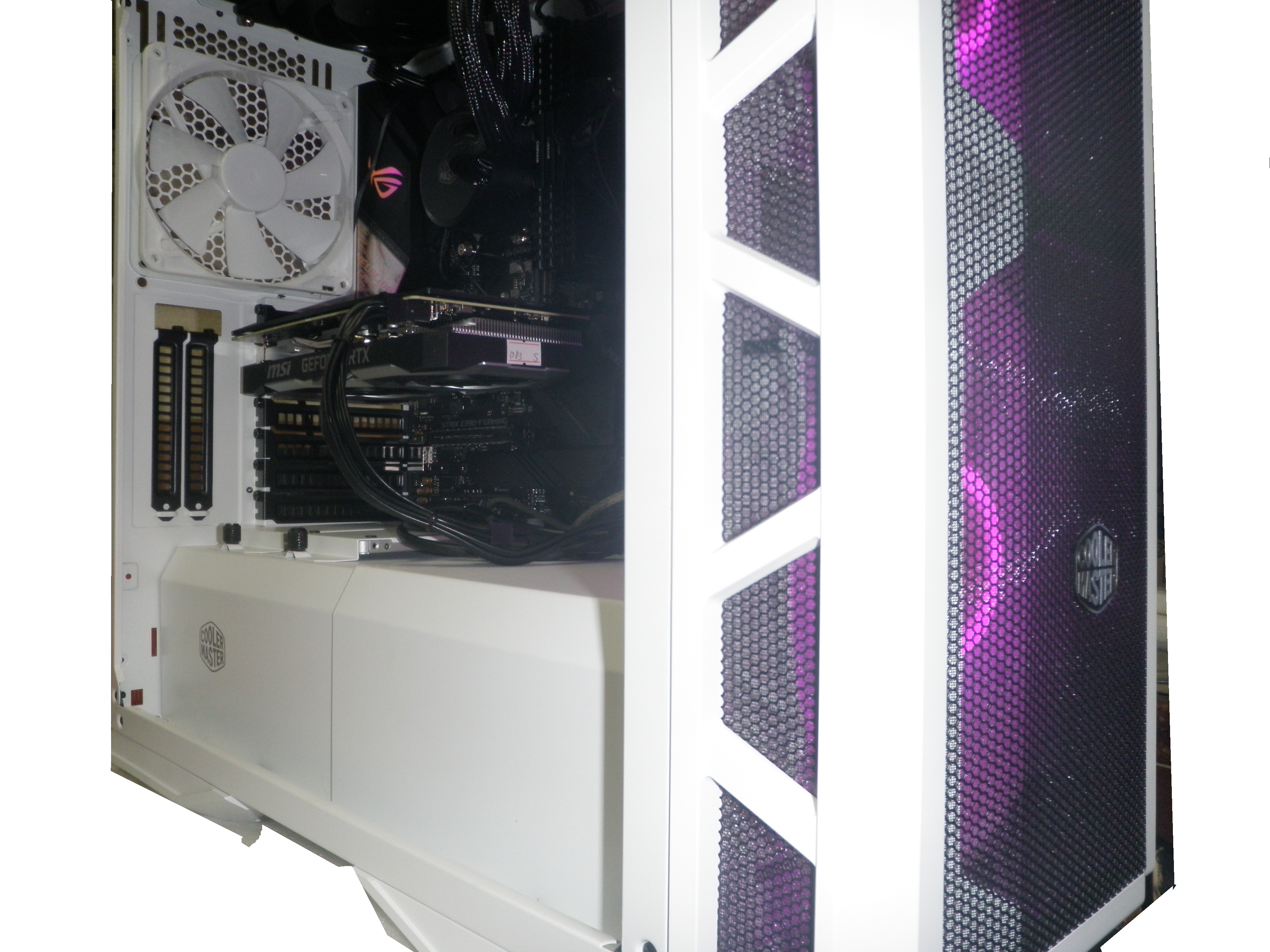

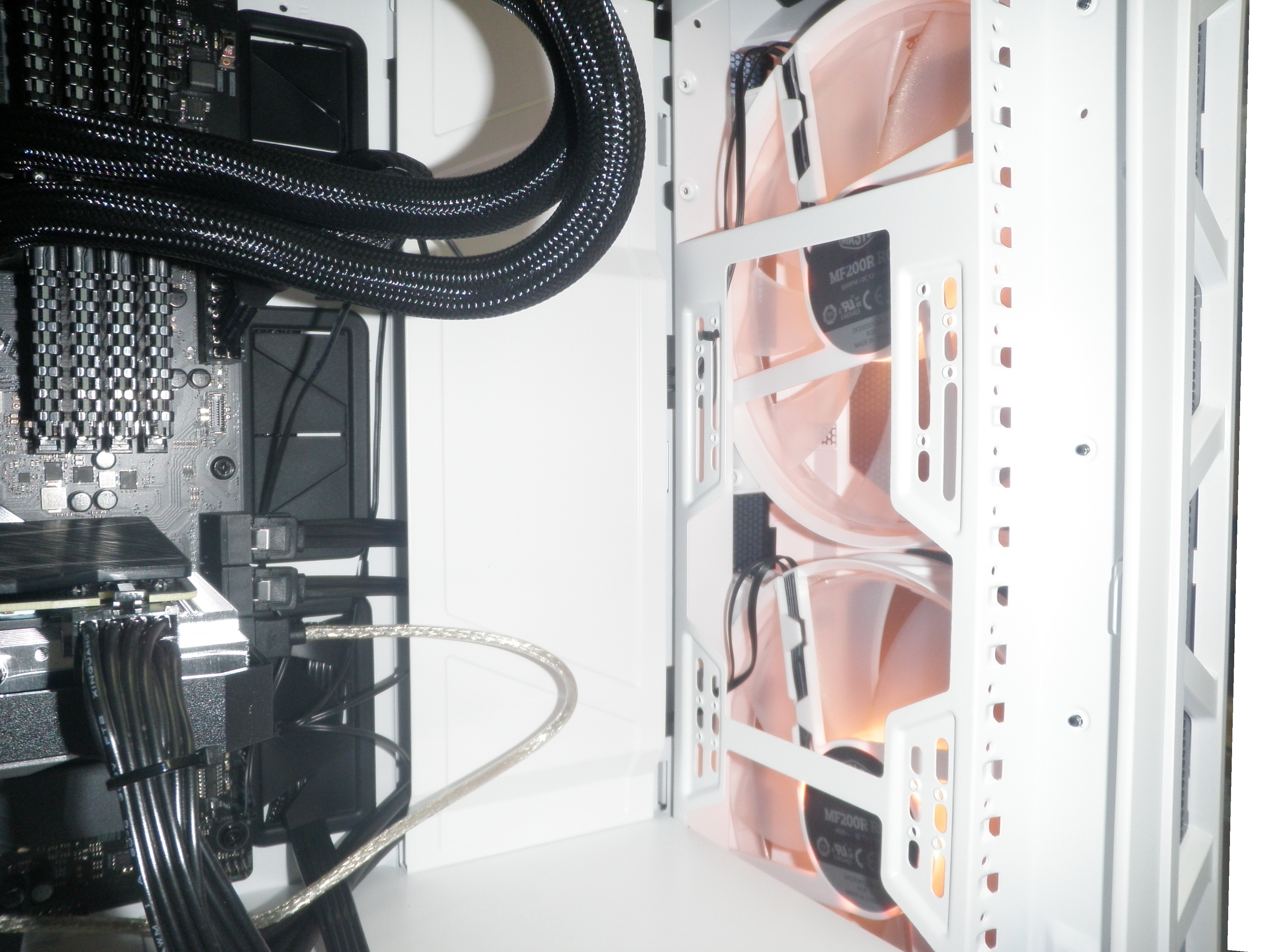

・CPUファン
Cooler MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式)
・筐体
Cooler Master MasterCase H500P Mesh White MCM-H500P-WGNN-S00 ・マザーボード
ASUS ROG STRIX Z390-F GAMING
![クリック](photo/h500wa.jpg)

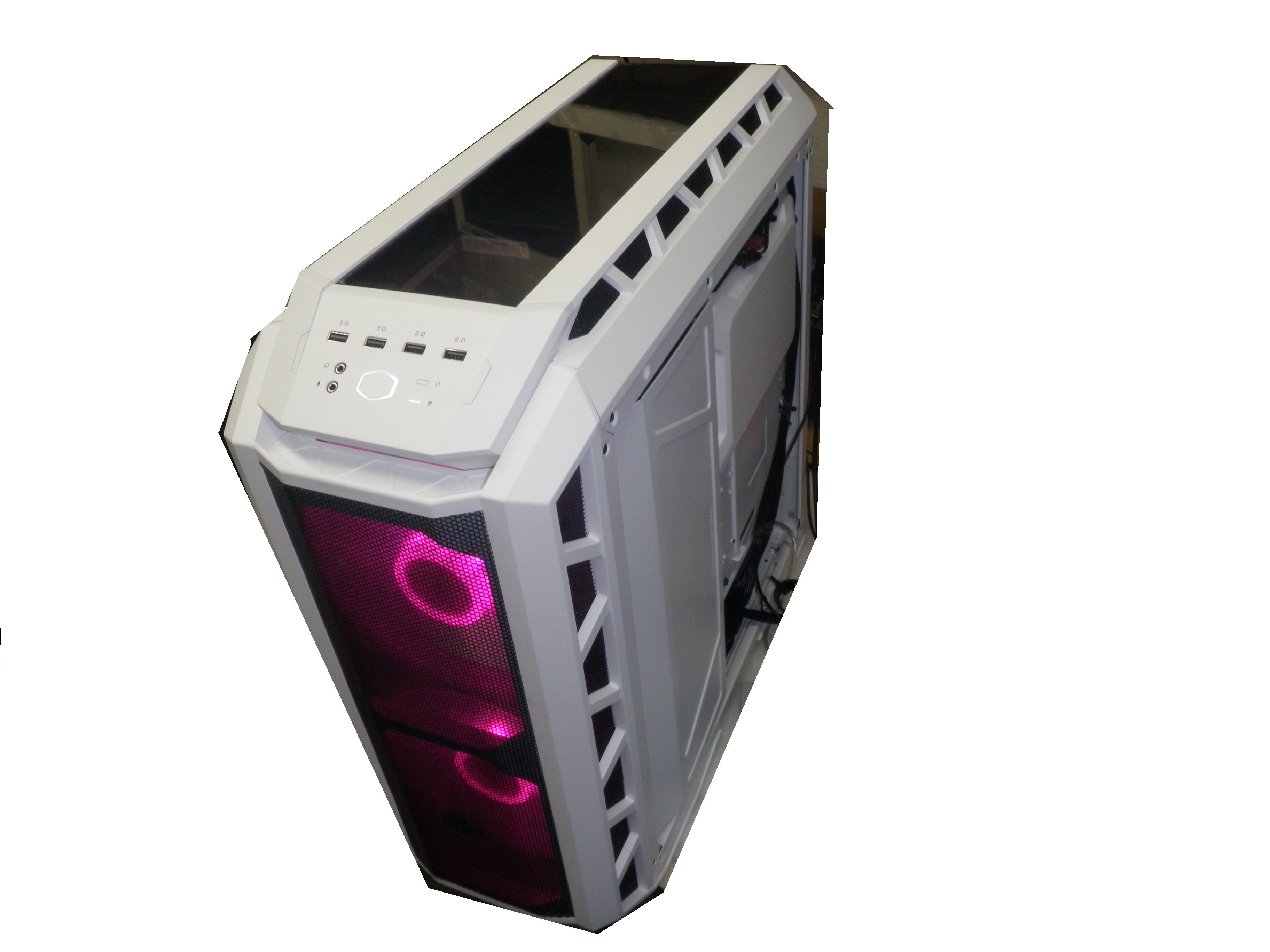

![クリック](photo/h500wb.jpg)

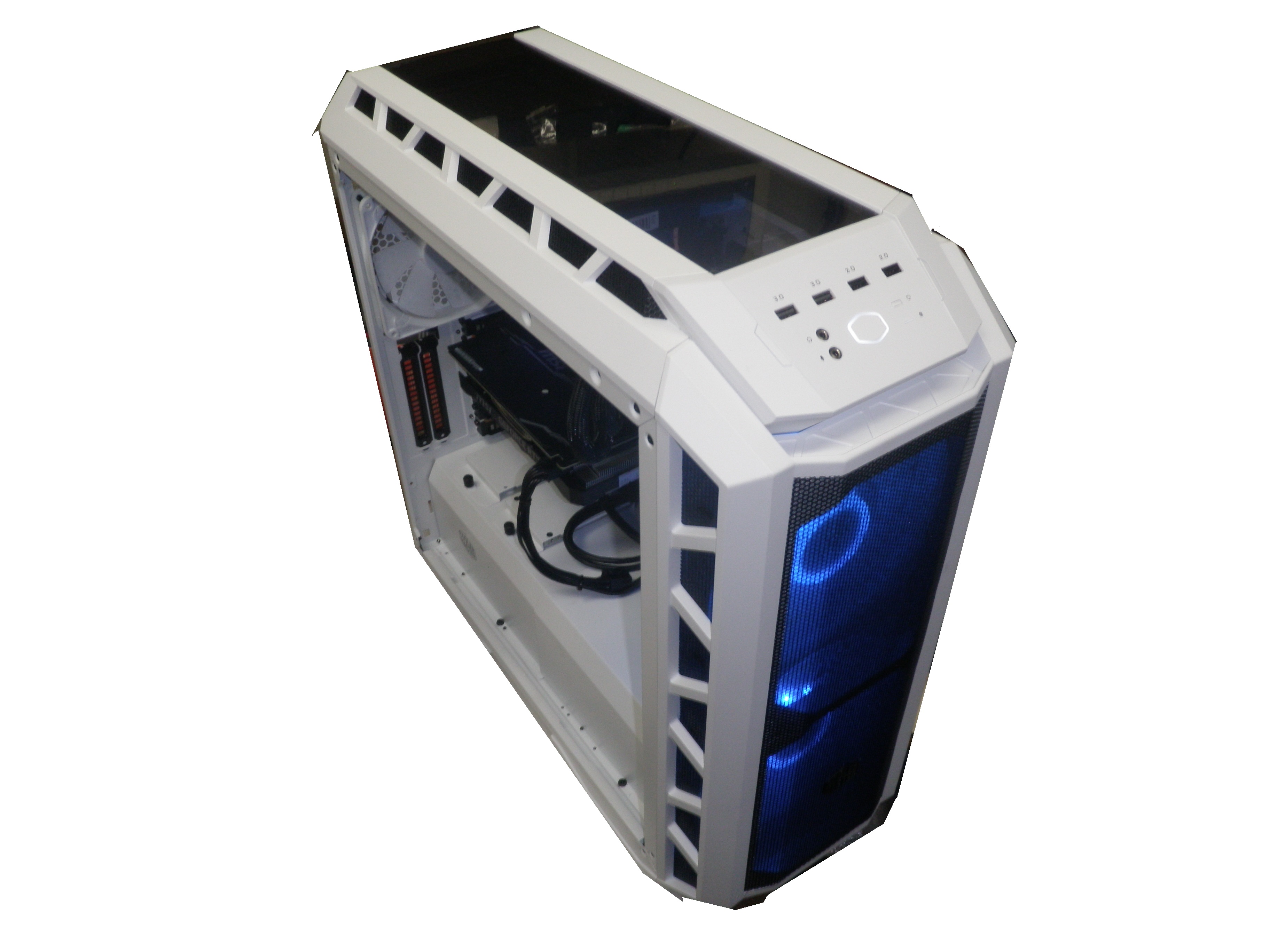

![クリック](photo/h500wc.jpg)
![クリック](photo/h500wd.jpg)
![クリック](photo/h500we.jpg)
![クリック](photo/h500wf.jpg)
![クリック](photo/h500wg.jpg)

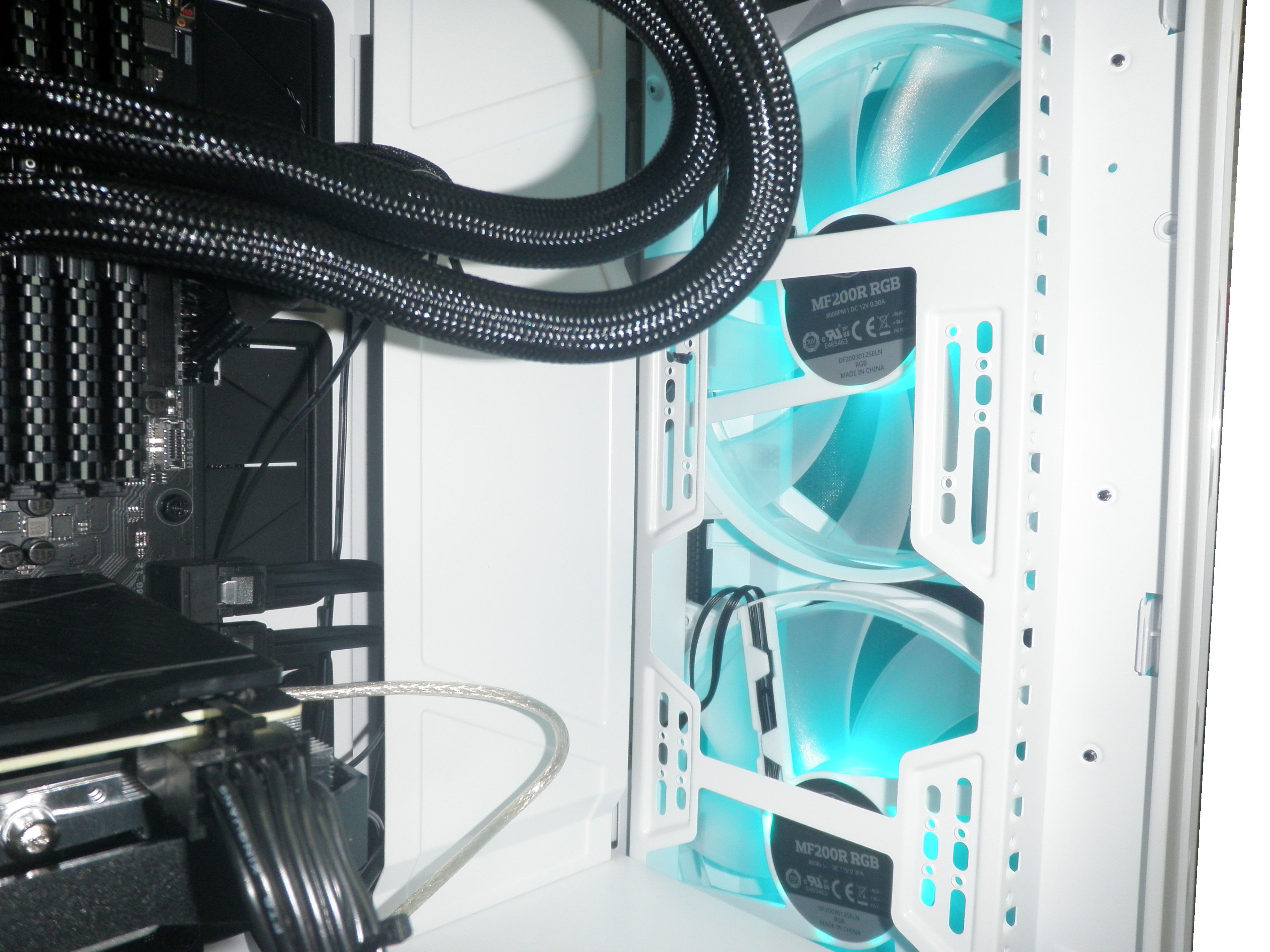

ケースファンは止まって見えますが回転しております。
その際LEDも点灯しております。
(2019/3/27)
・CPUファン
Corsair H115i PRO RGB CW-9060032-WW 28cm (水冷式) ・マザーボード
ASUS ROG STRIX Z390-F GAMING ・筐体
Define R6 USB-C FD-CA-DEF-R6C-BKO-TGL

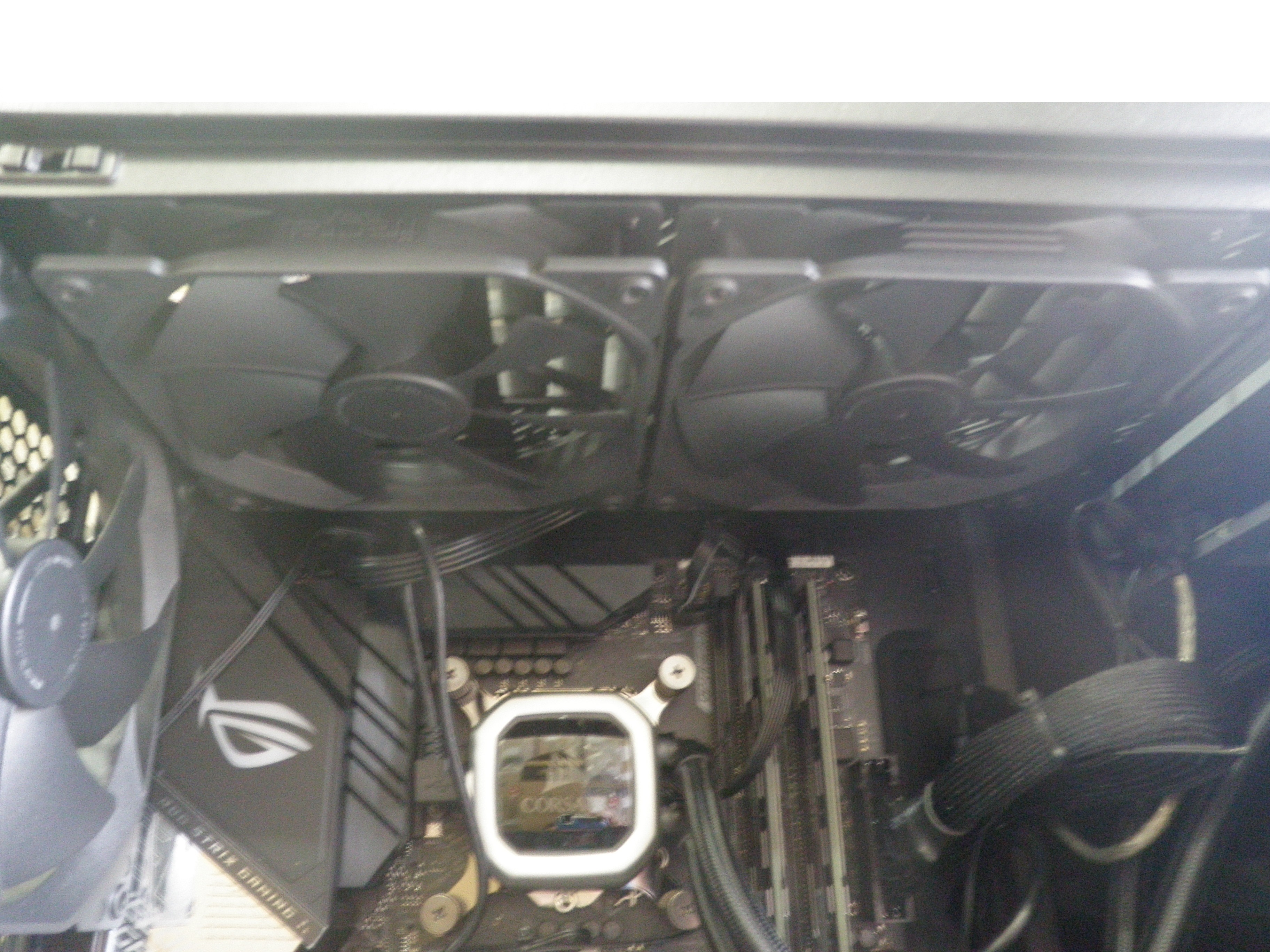

![クリック](top/suir6cbkoa.jpg)
![クリック](top/suir6cbkob.jpg)

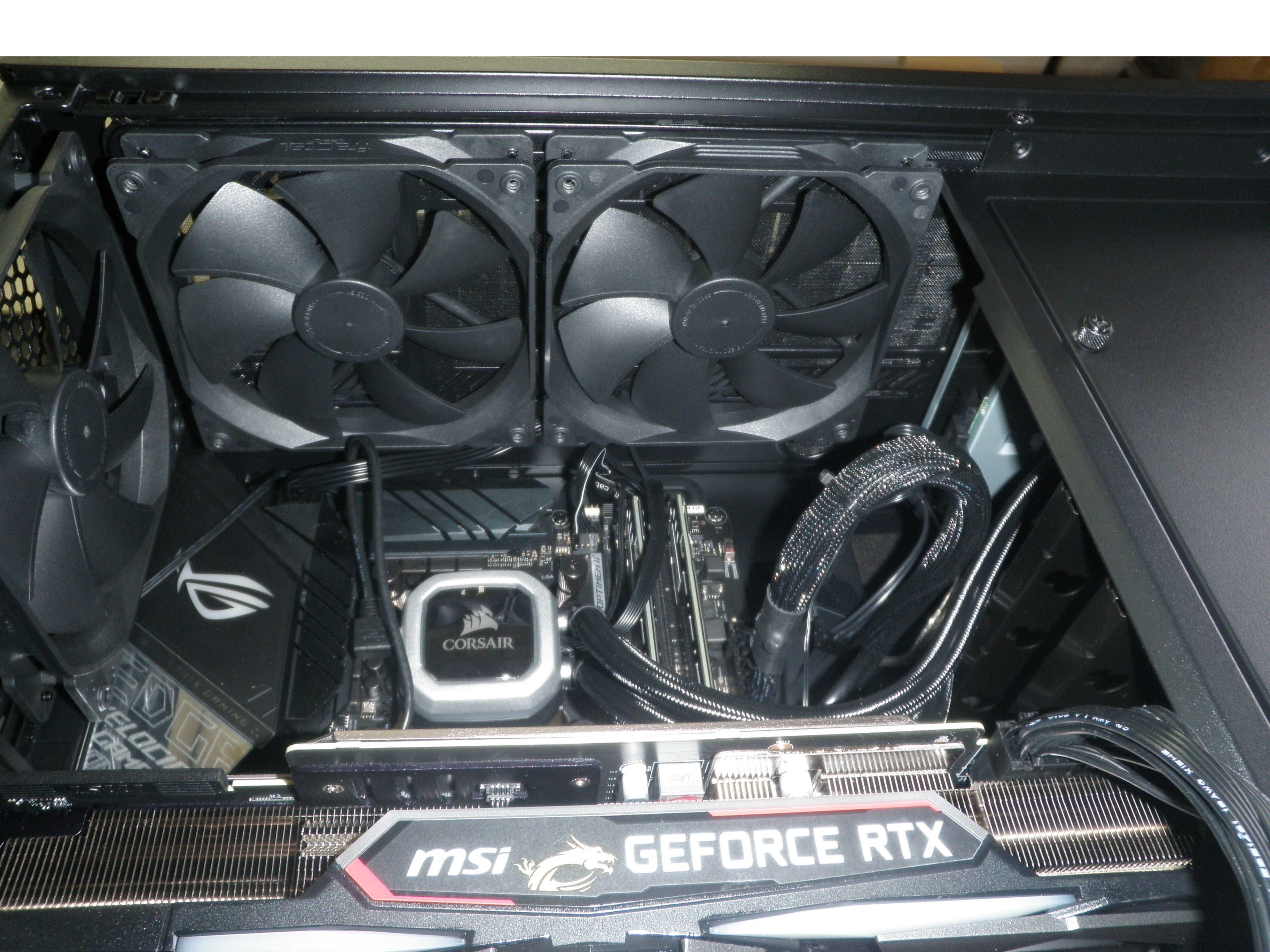

28cmラジエータはフロントパネル裏に設置
光学式ドライブも設置できました
![クリック](top/suir6cbkoc.jpg)

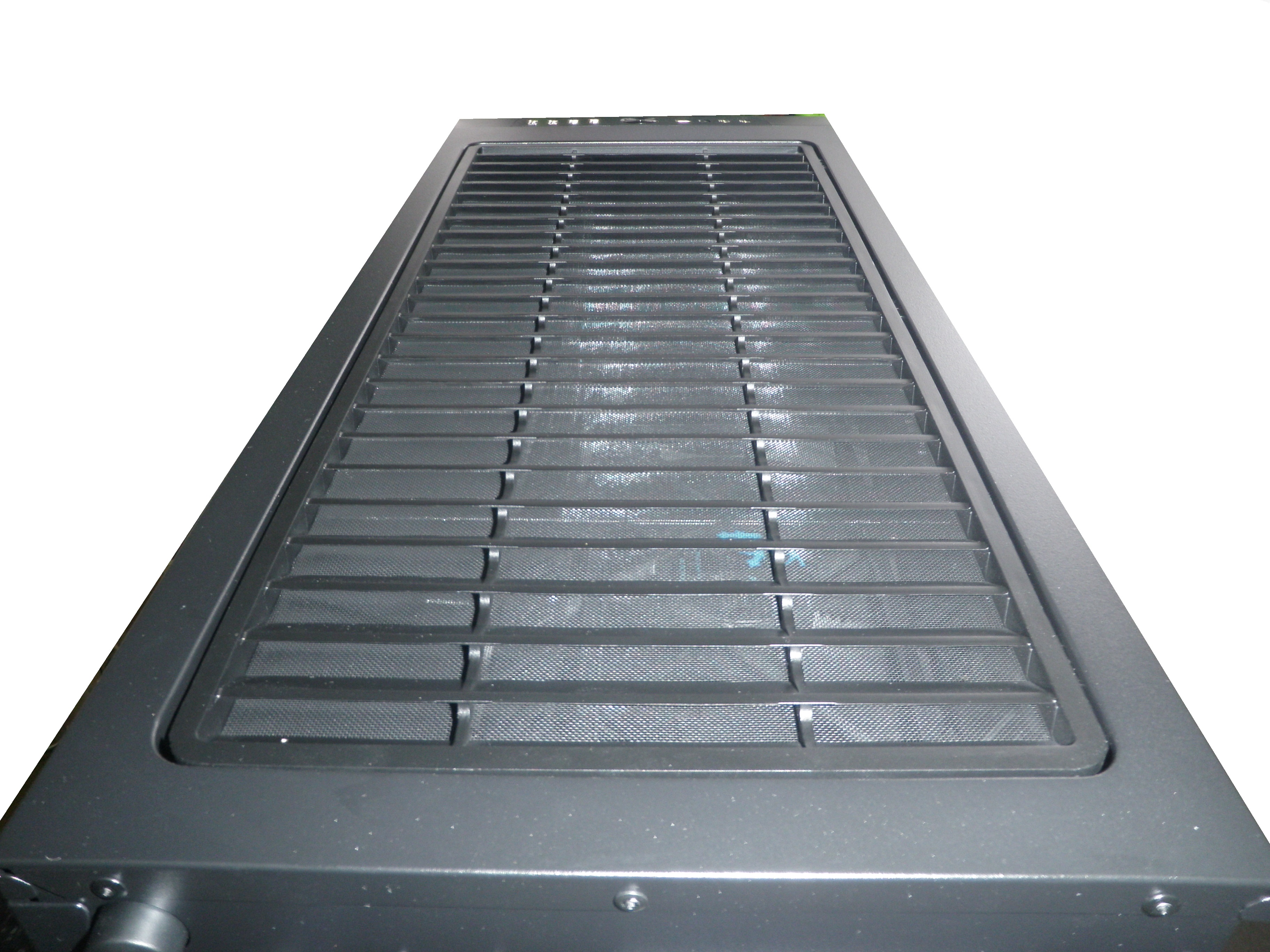

二重構造のトップパネルの上板を外して網部分は残した状態をリアからみた写真
(2019/4/3)

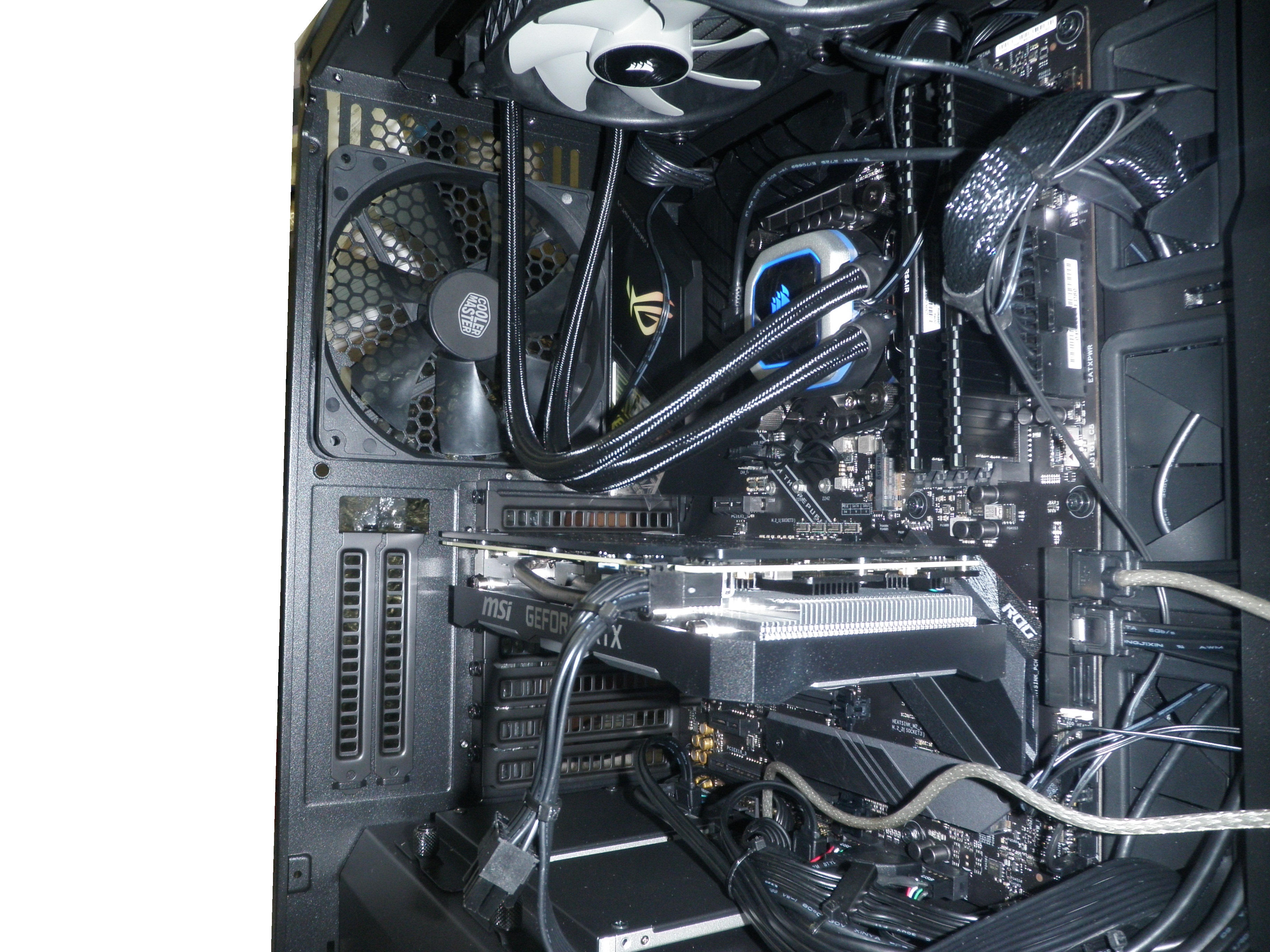

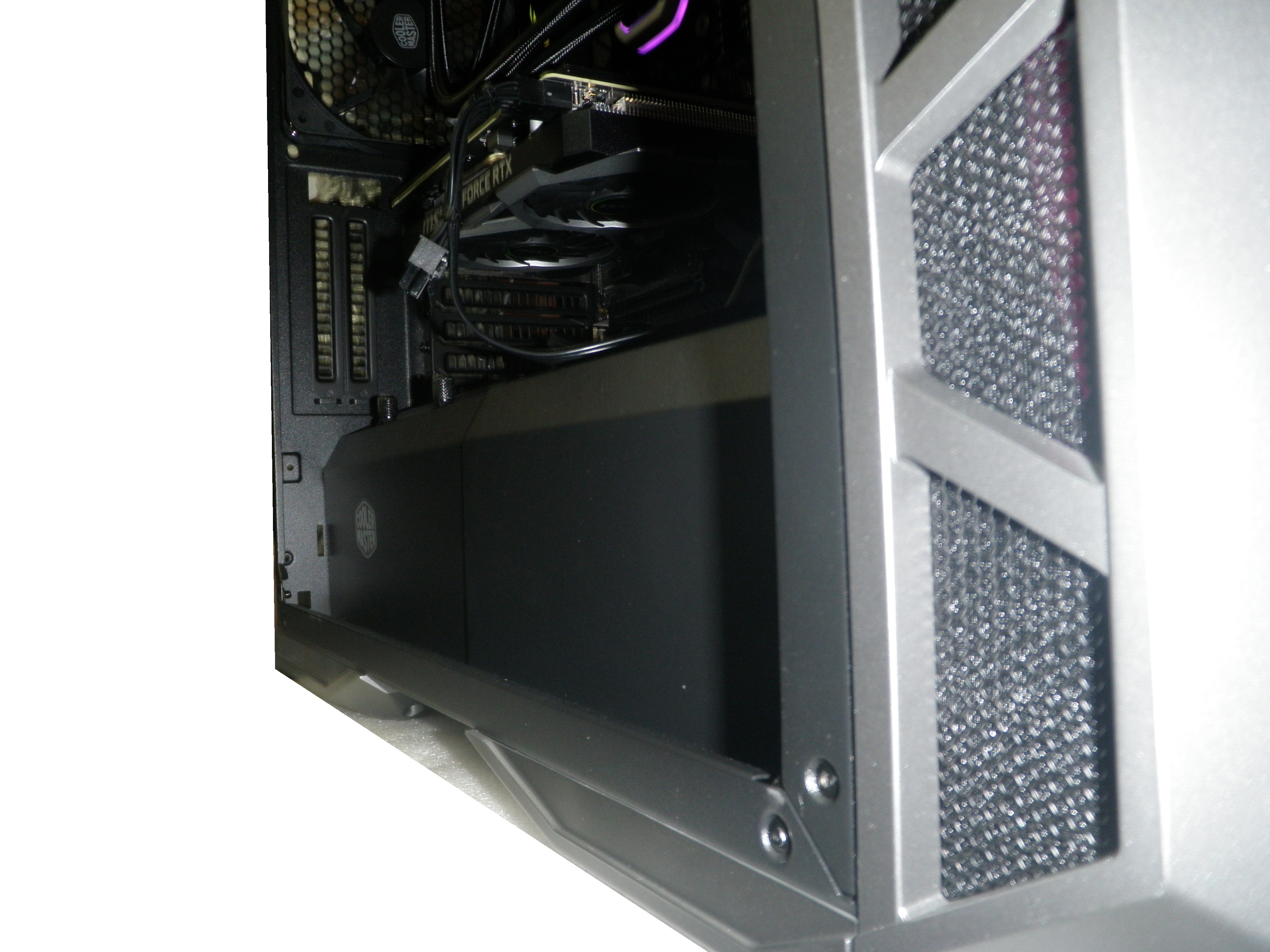

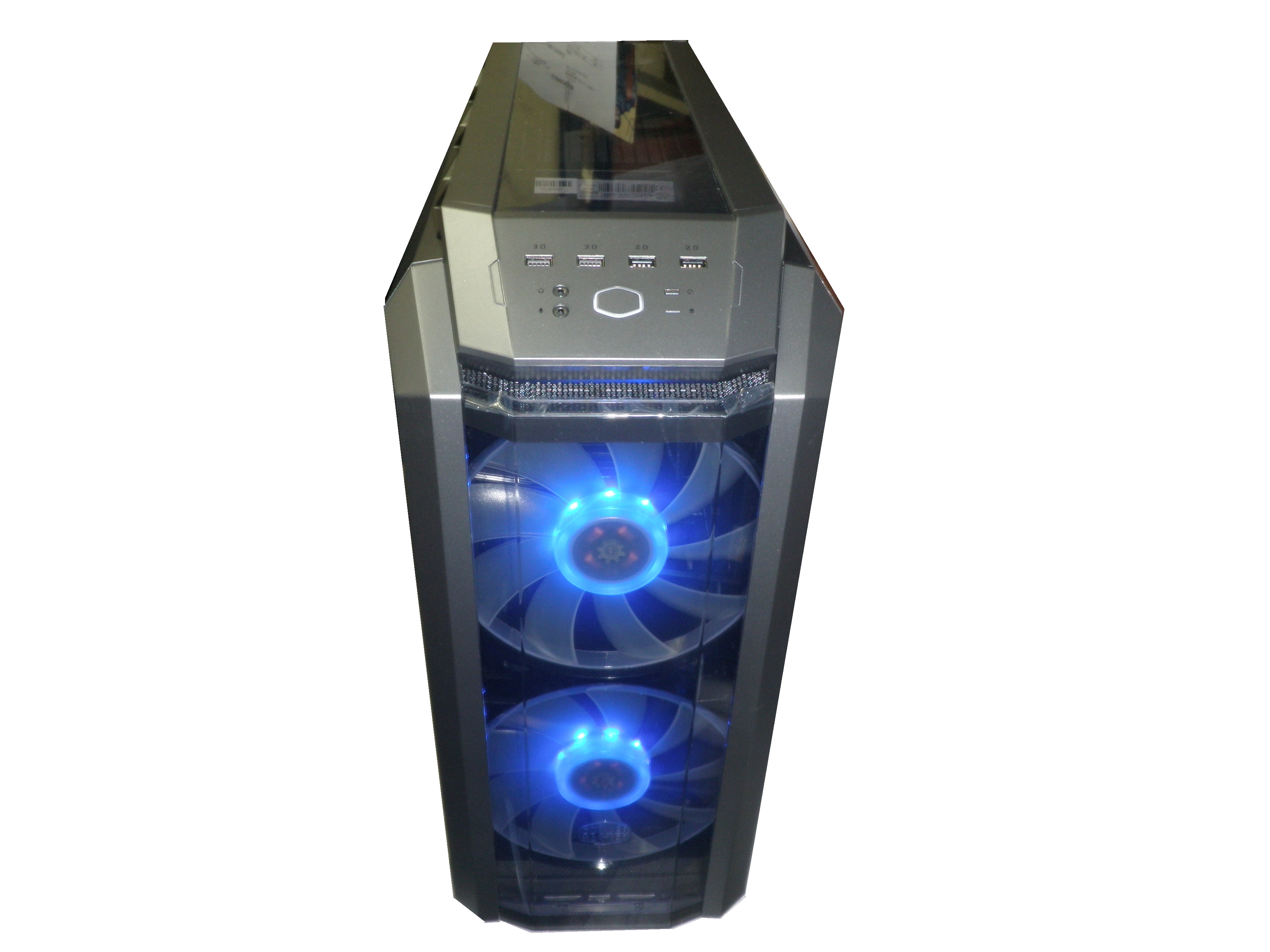

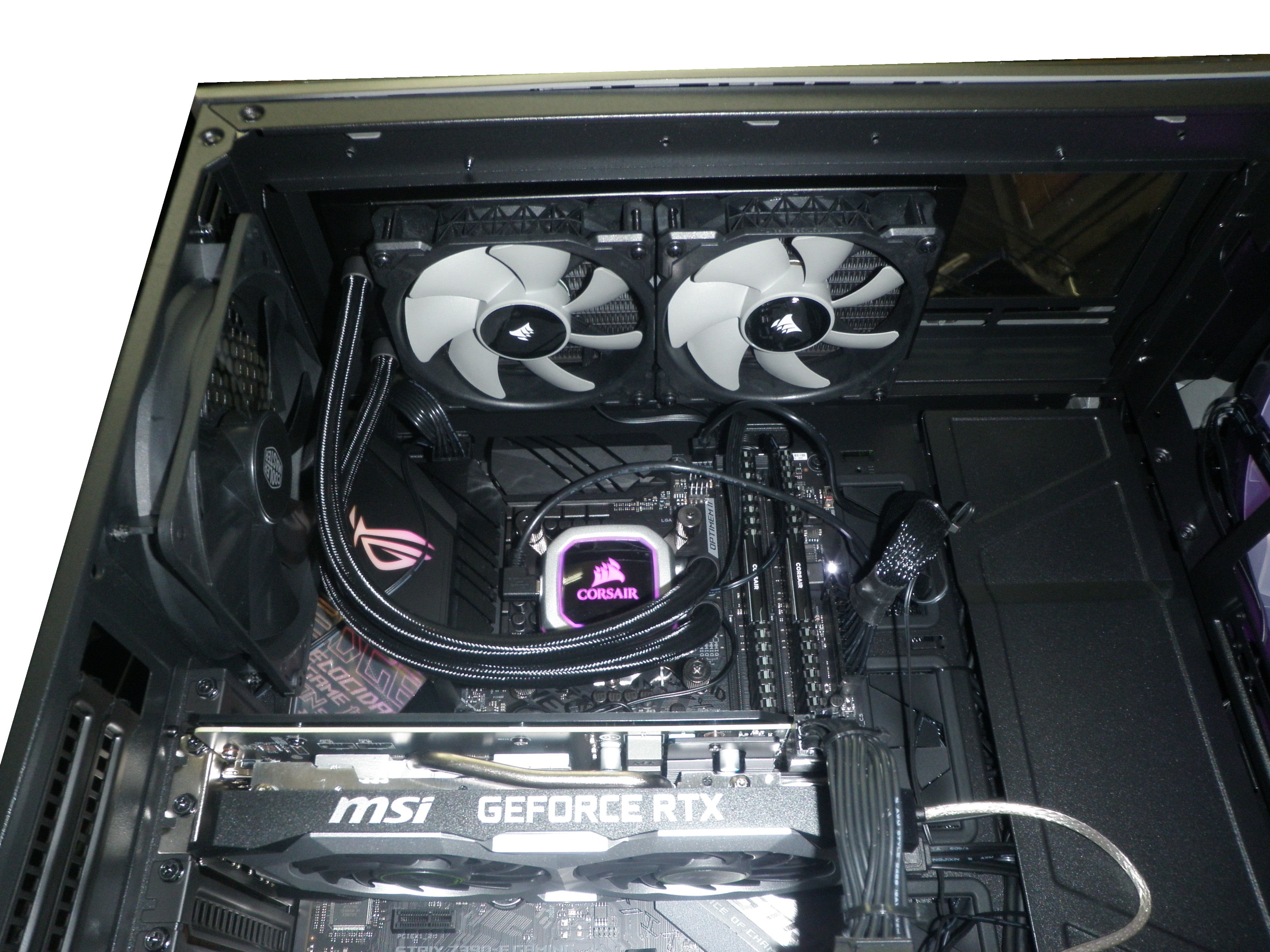

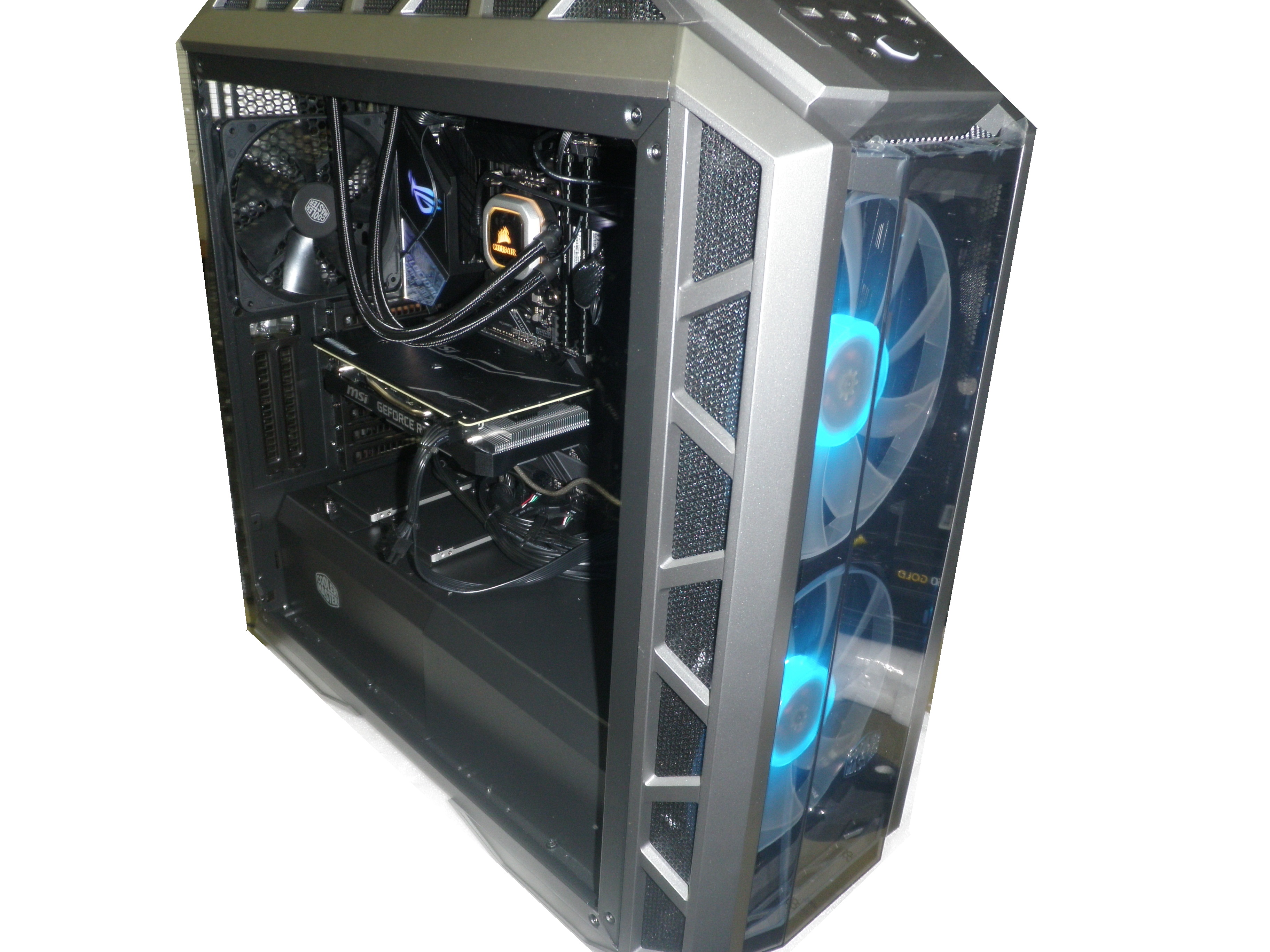

・CPUクーラー
Corsair H100i V2 CW-9060025-WW 24cm (水冷式) ・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
Cooler Master MasterCase H500P MCM-H500P-MGNN-S00
![クリック](top/suih100a.jpg)
![クリック](top/suih100b.jpg)
![クリック](top/suih100c.jpg)
![クリック](top/suih100f.jpg)
![クリック](top/suih100e.jpg)
![クリック](top/suih100f.jpg)
(2019/4/17)

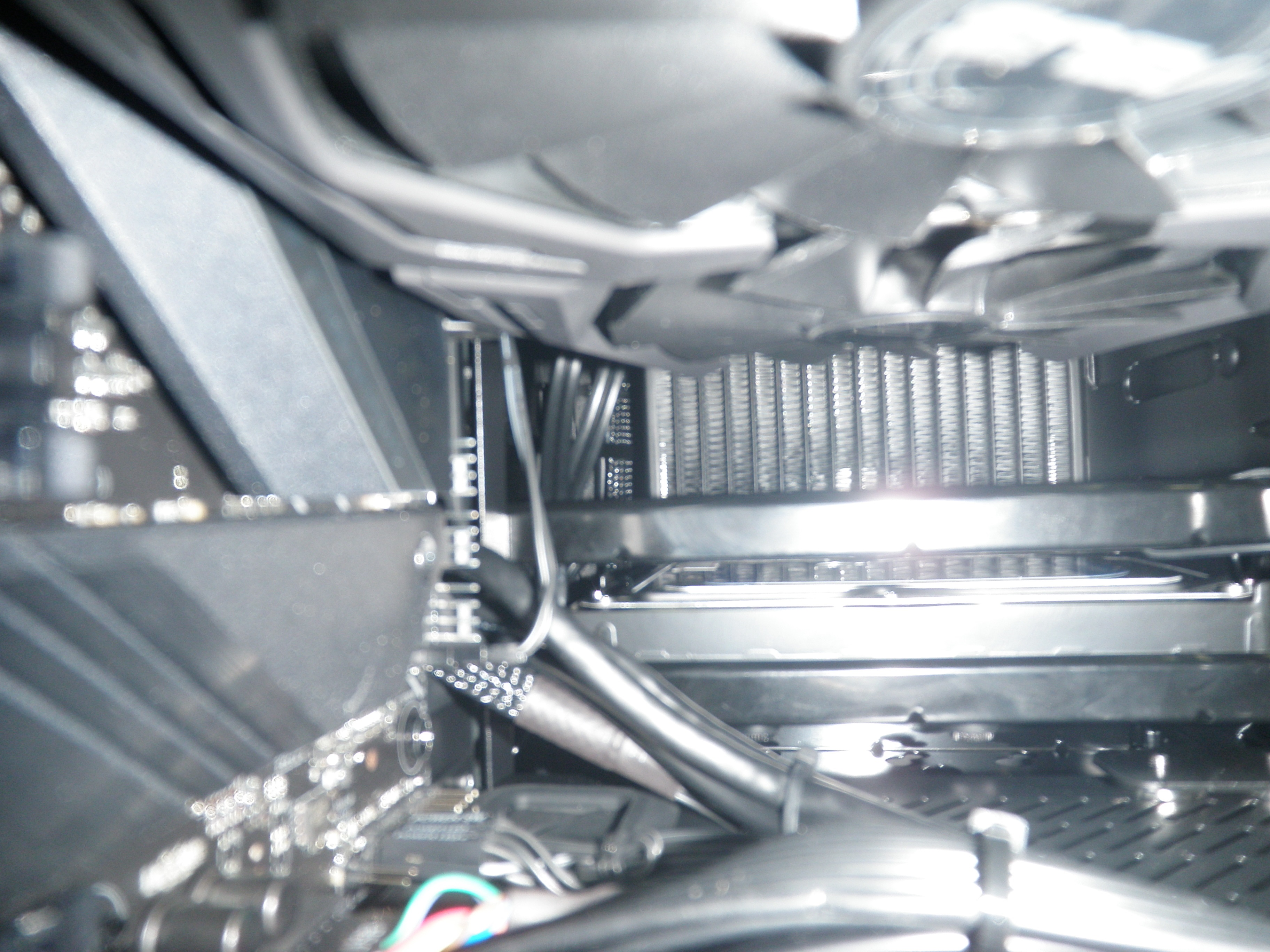

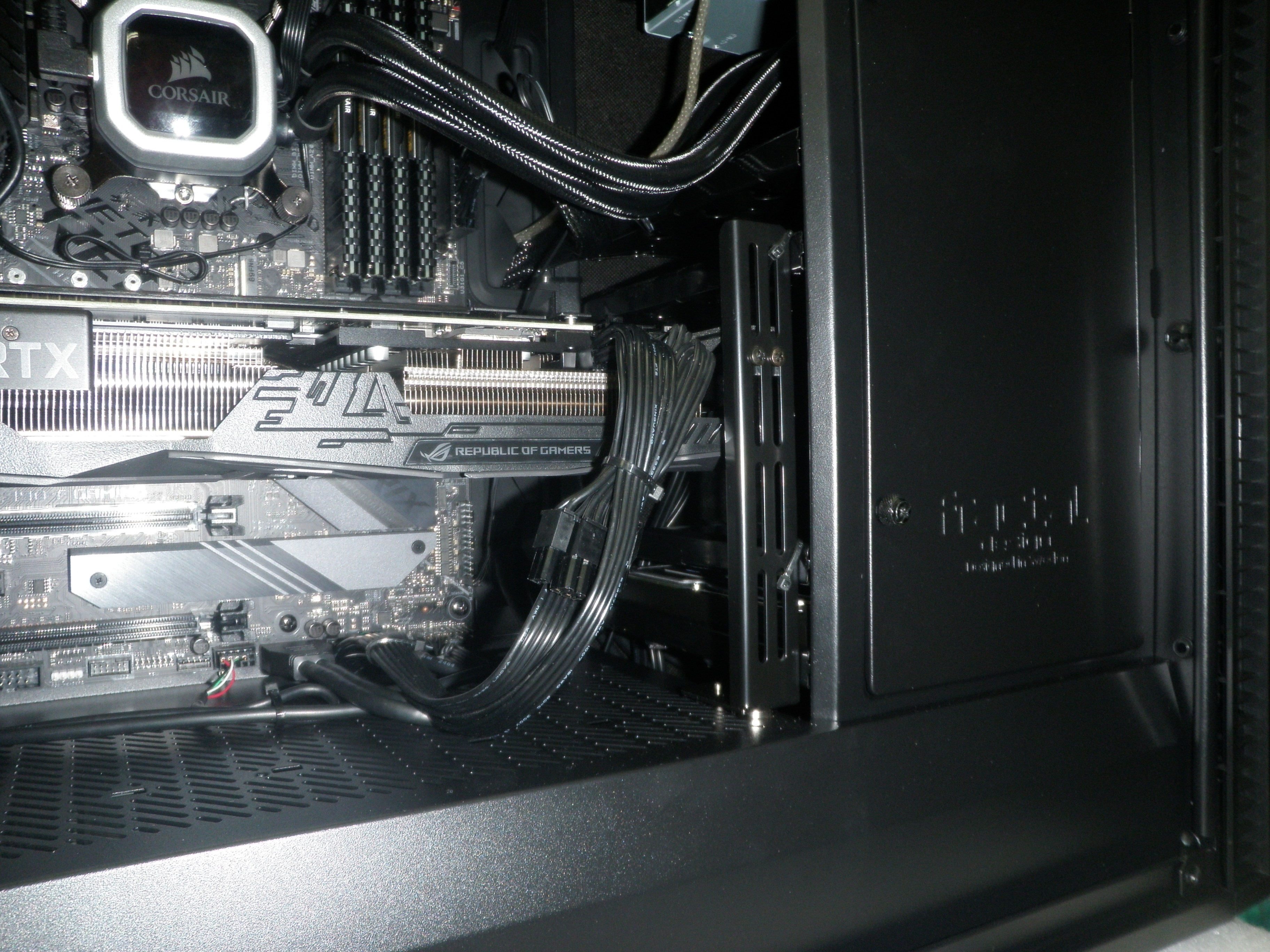

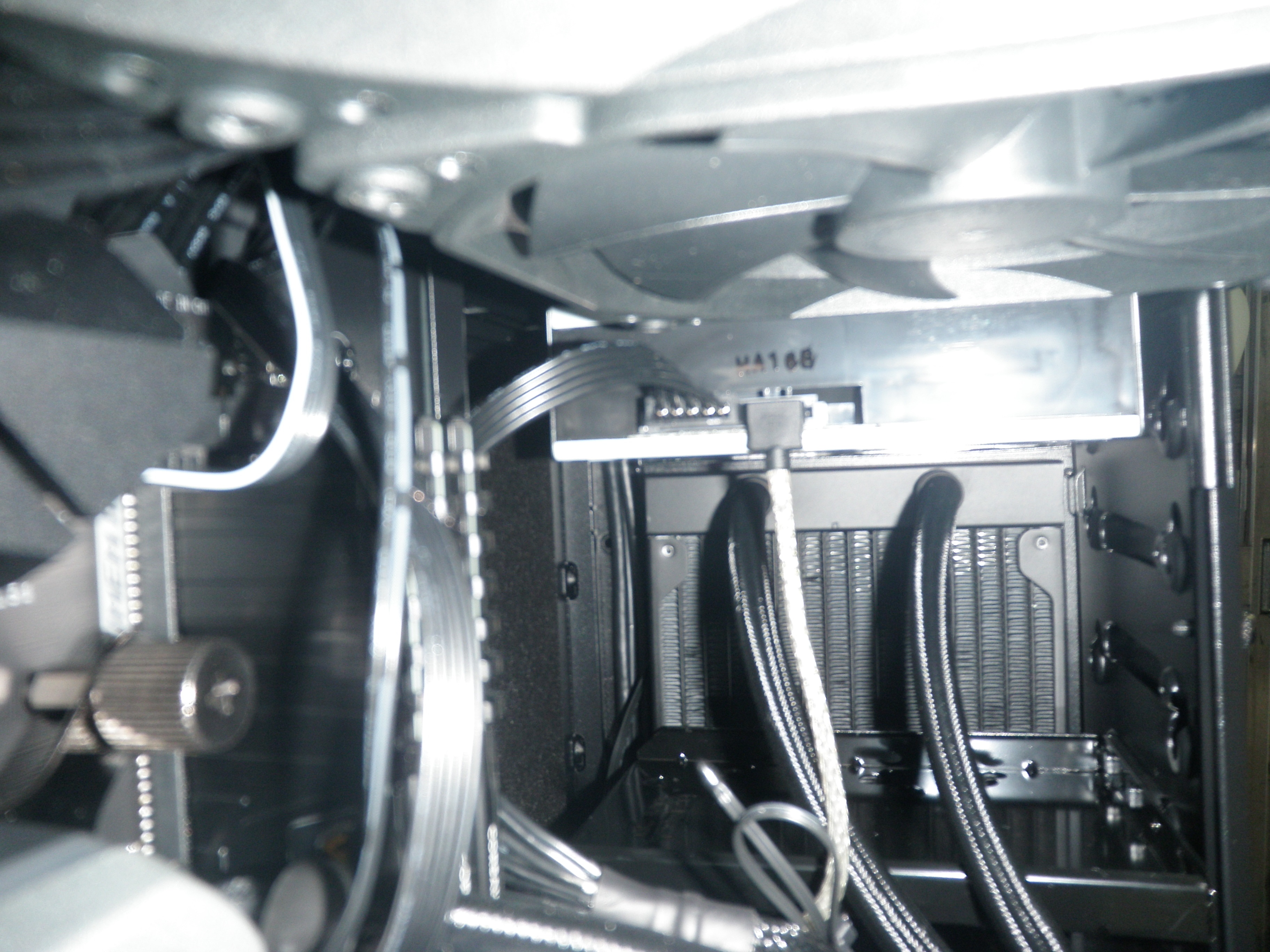

・CPUクーラー
Corsair H115i PRO RGB CW-9060032-WW 28cm (水冷式) ・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BKO

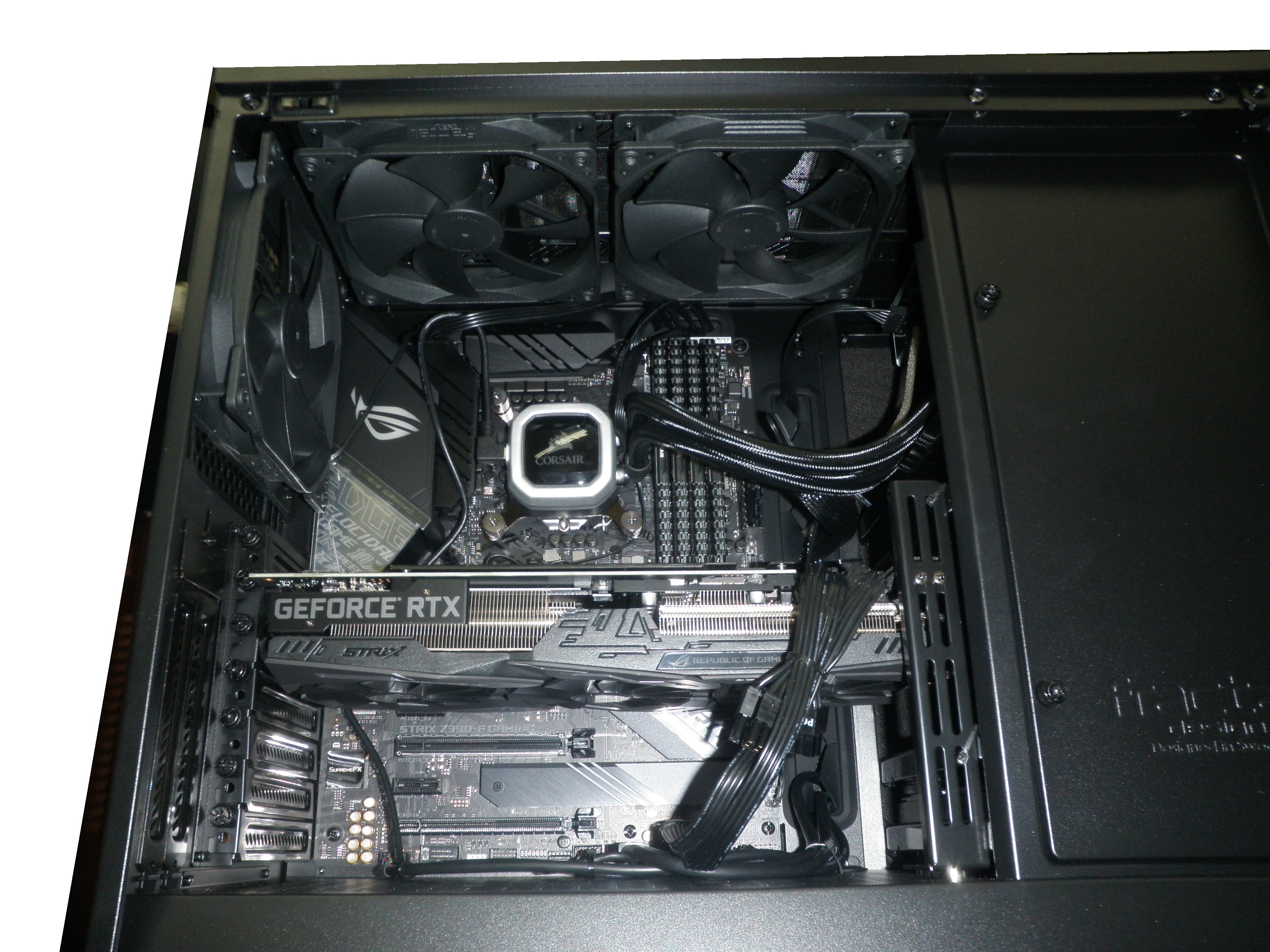

![クリック](top/suir6ba.jpg)
![クリック](top/suir6bb.jpg)
![クリック](top/suir6bc.jpg)
![クリック](top/suir6bd.jpg)
![クリック](top/suir6be.jpg)

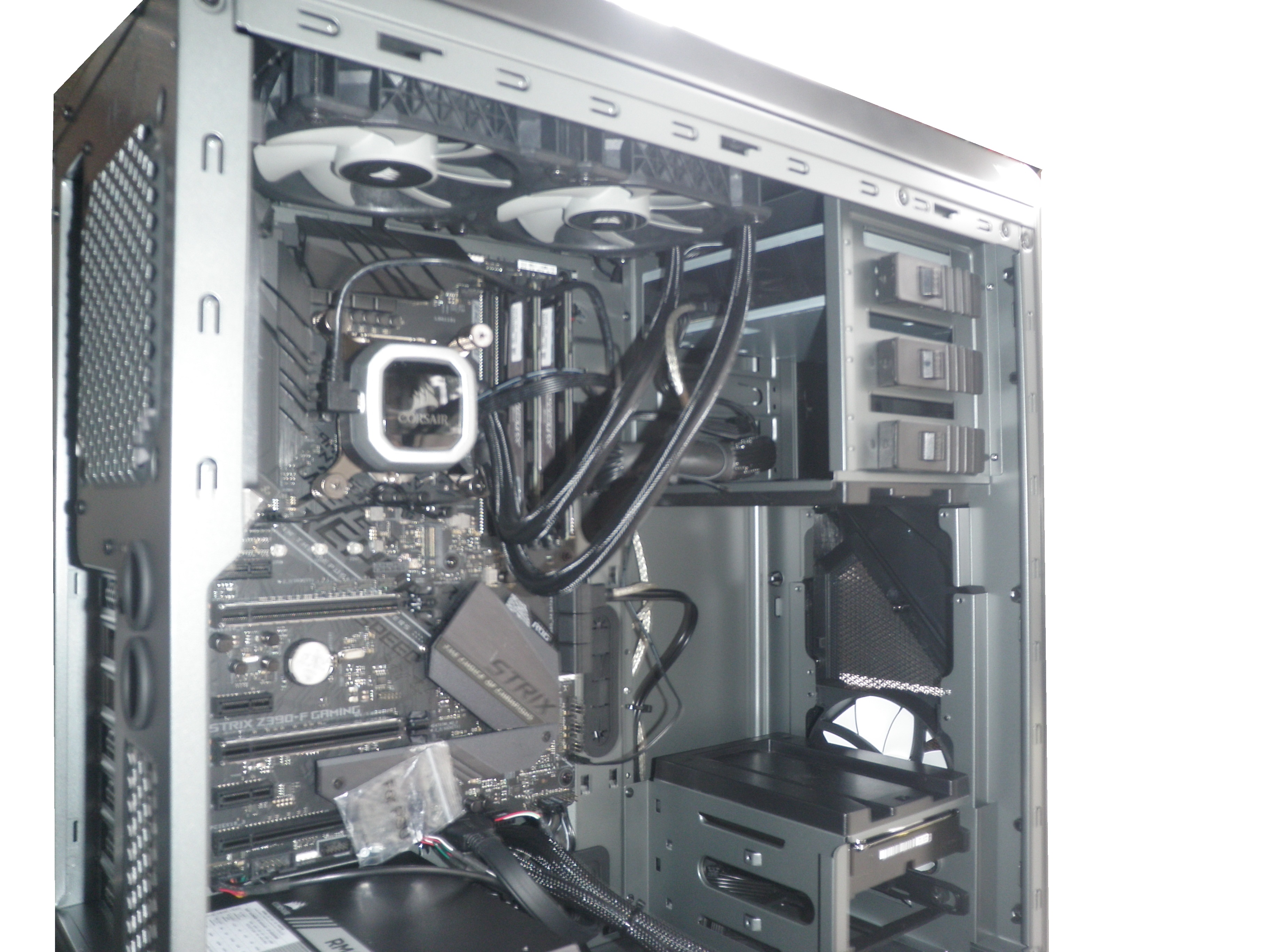

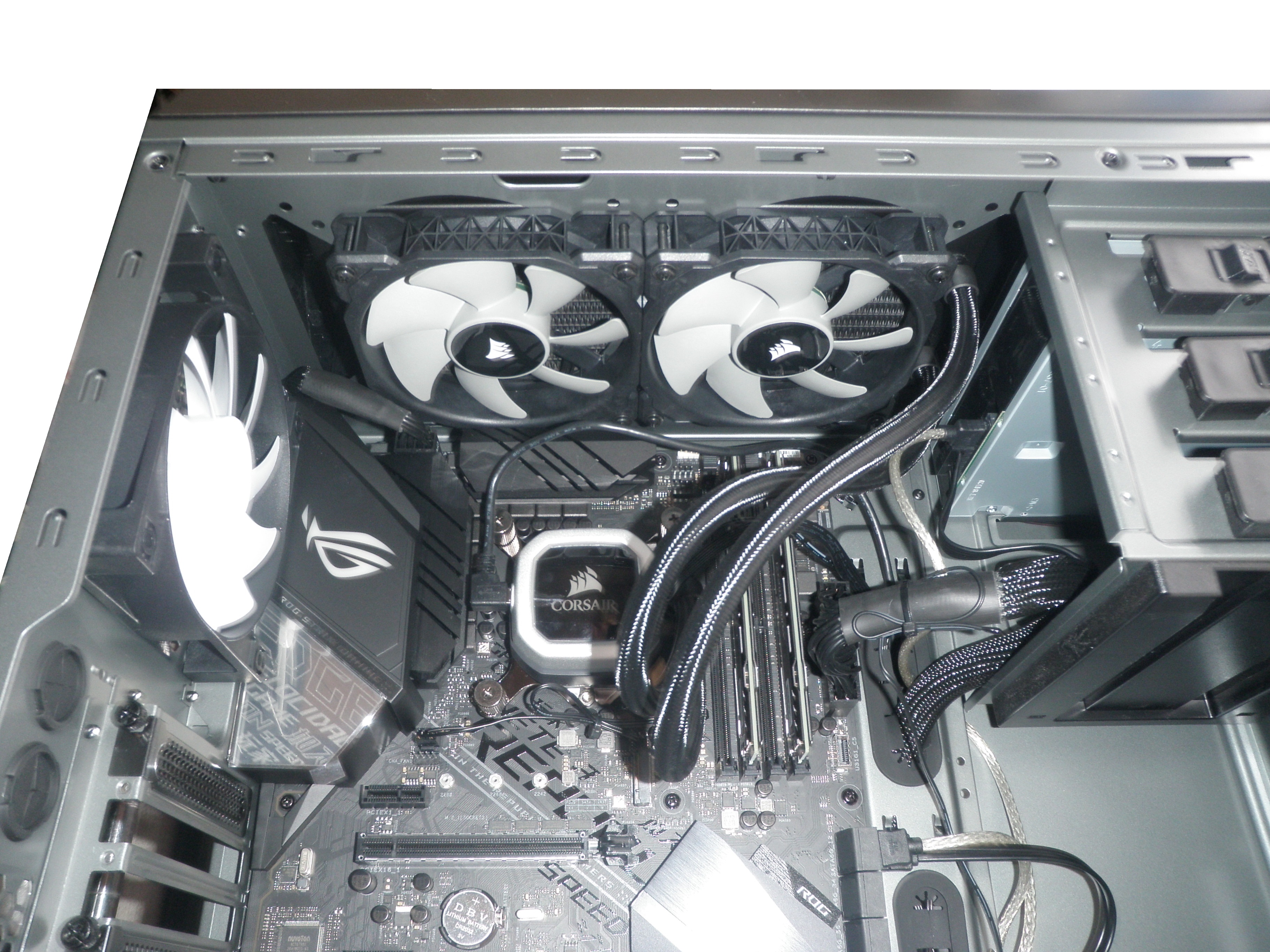

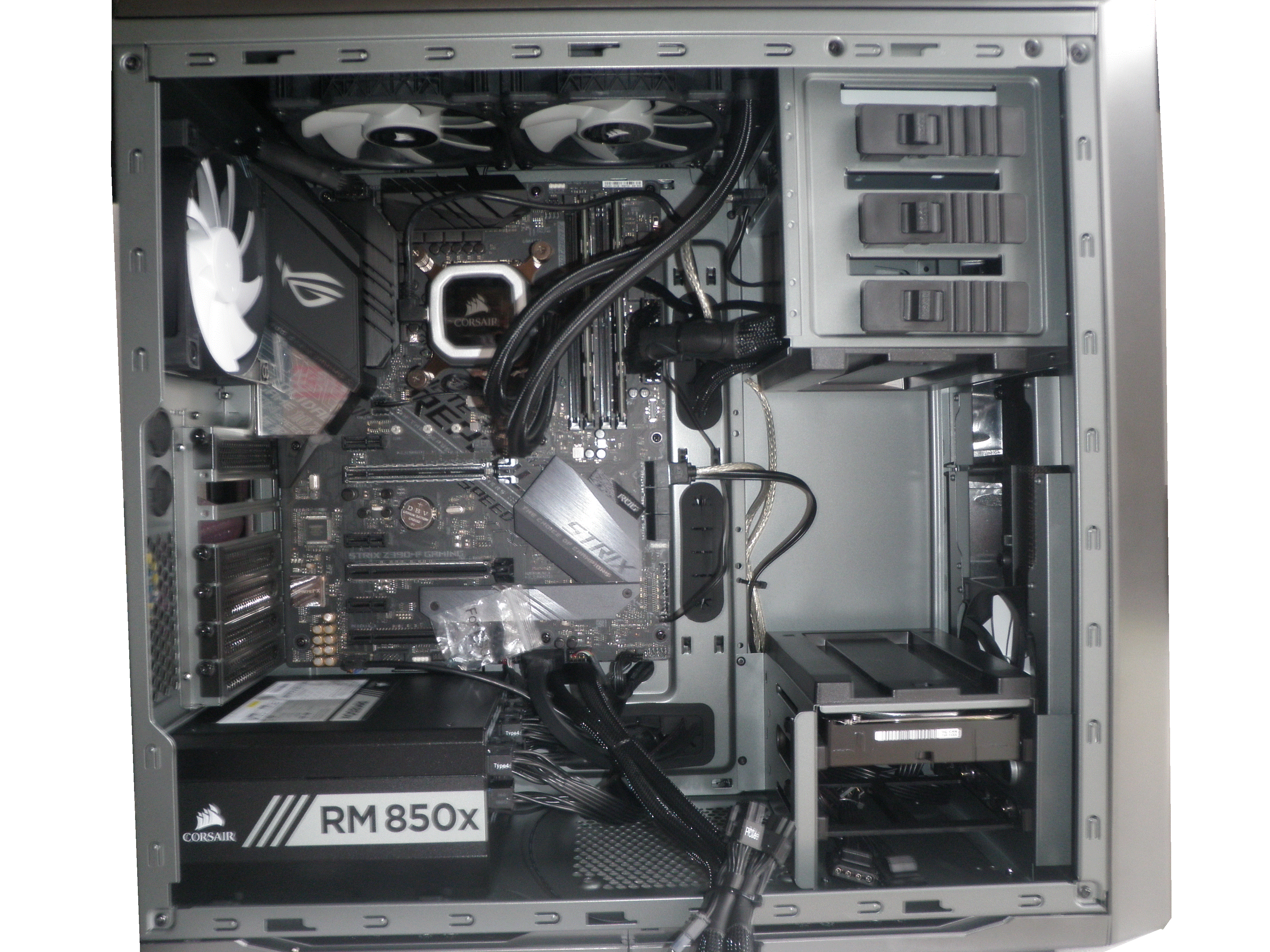

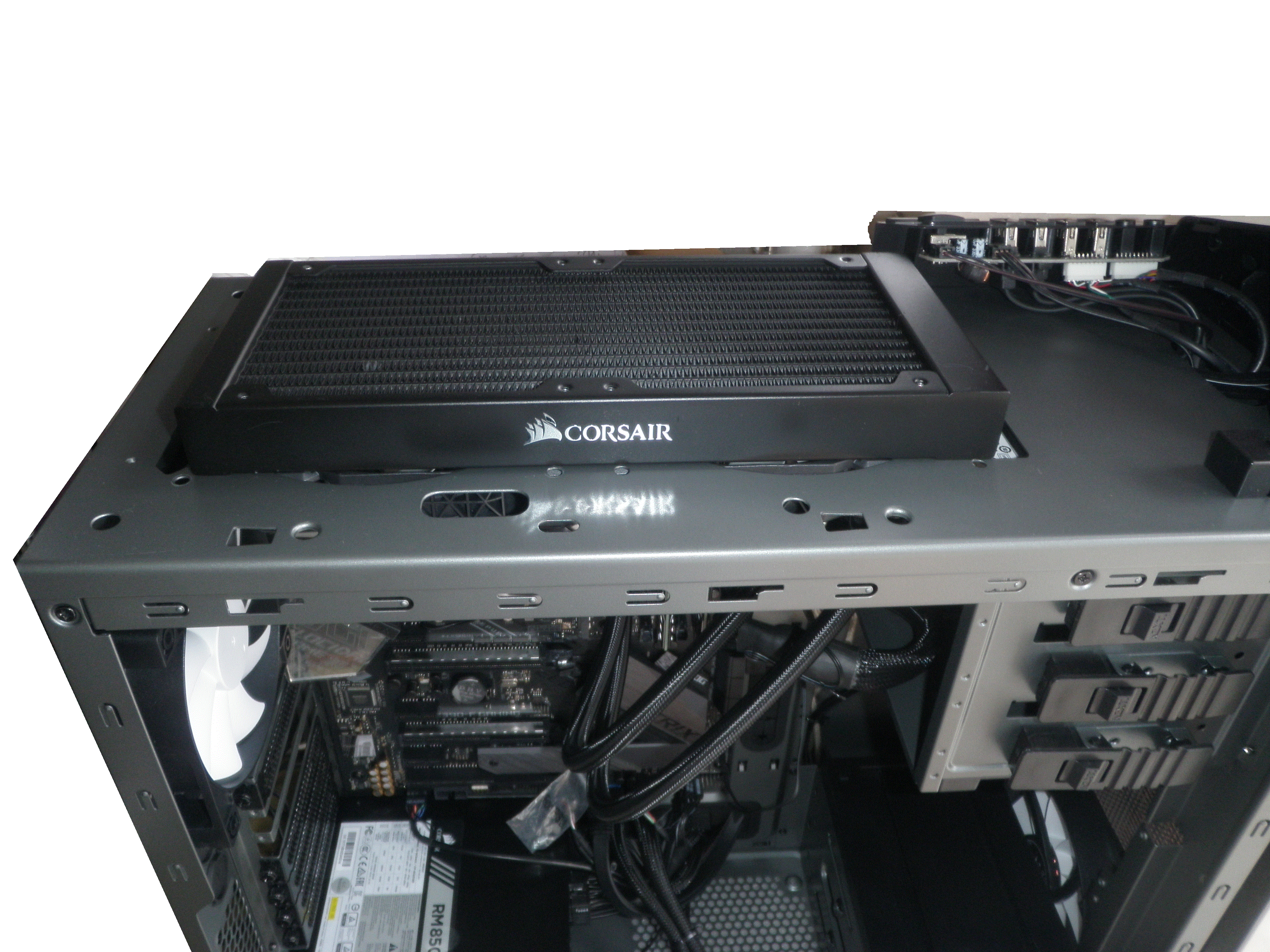

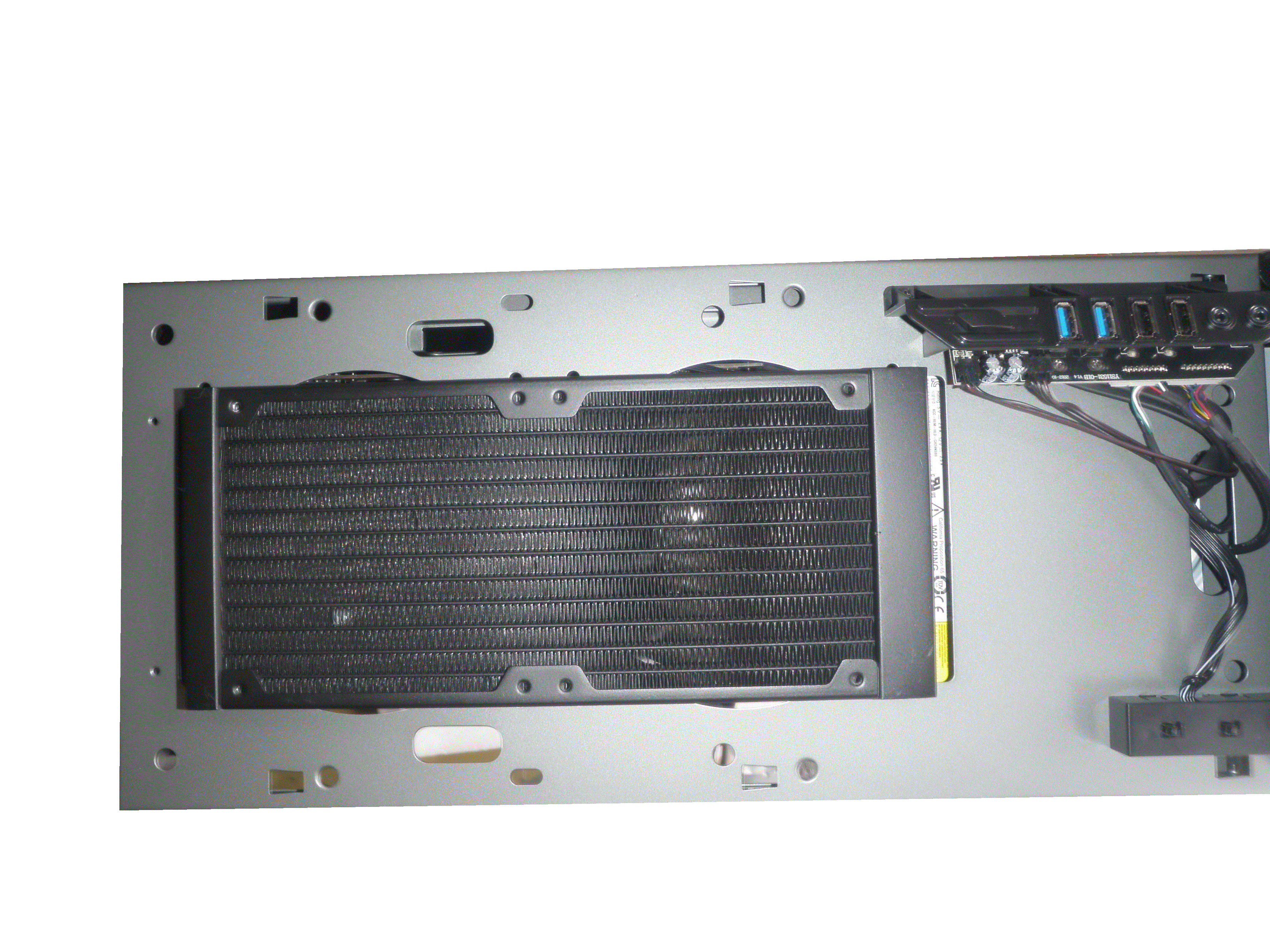

・CPUファン
Corsair H100i PRO RGB CW-9060033-WW ・マザーボード
ASUS ROG STRIX Z390-F GAMING ・筐体
NZXT PHANTOM410-GM
![クリック](top/suigm01.jpg)
![クリック](top/suigm02.gif)
![クリック](top/suigm03.jpg)
![クリック](top/suigm04.gif)
![クリック](top/suigm05.gif)
(2019/6/12)

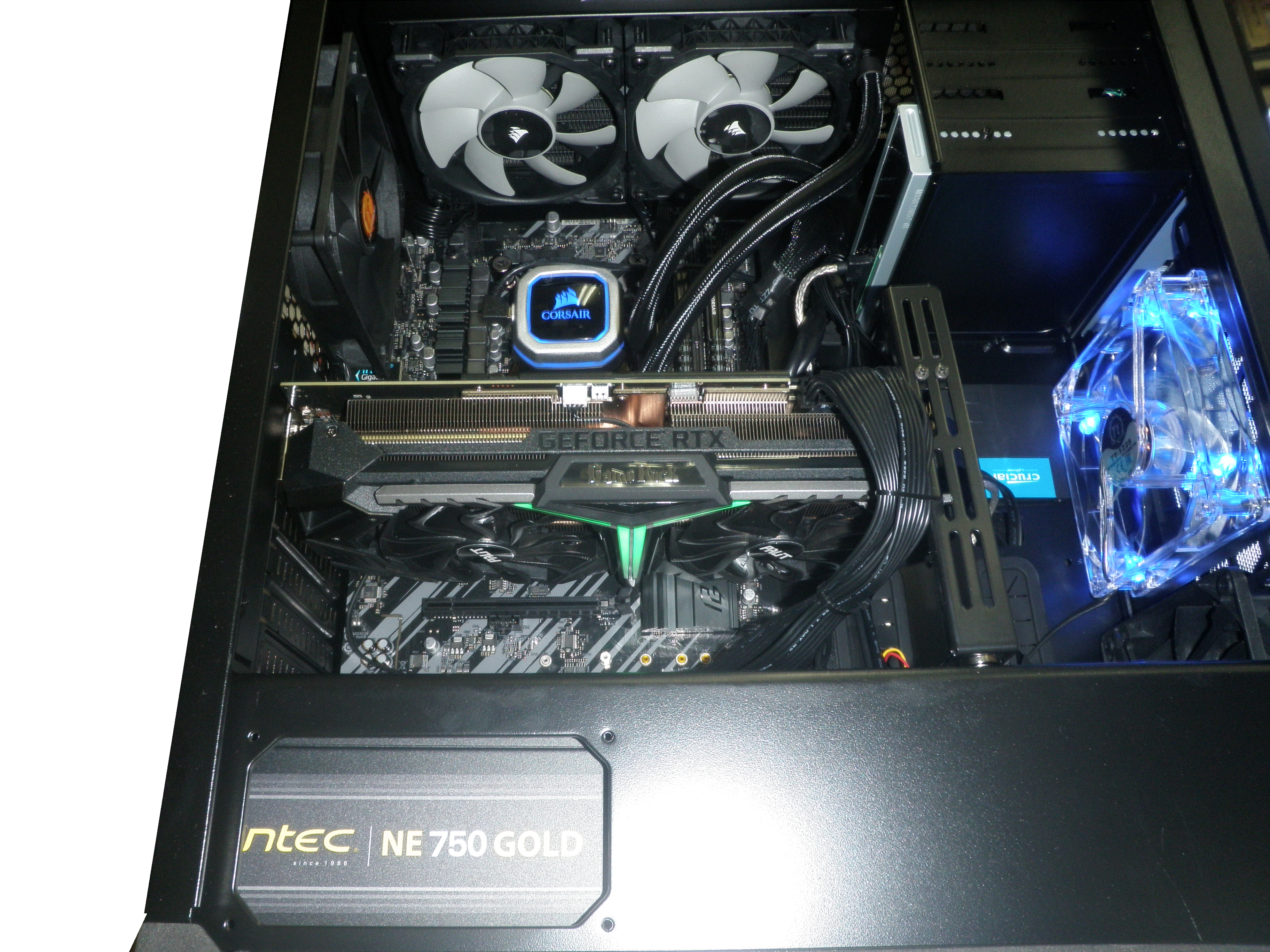

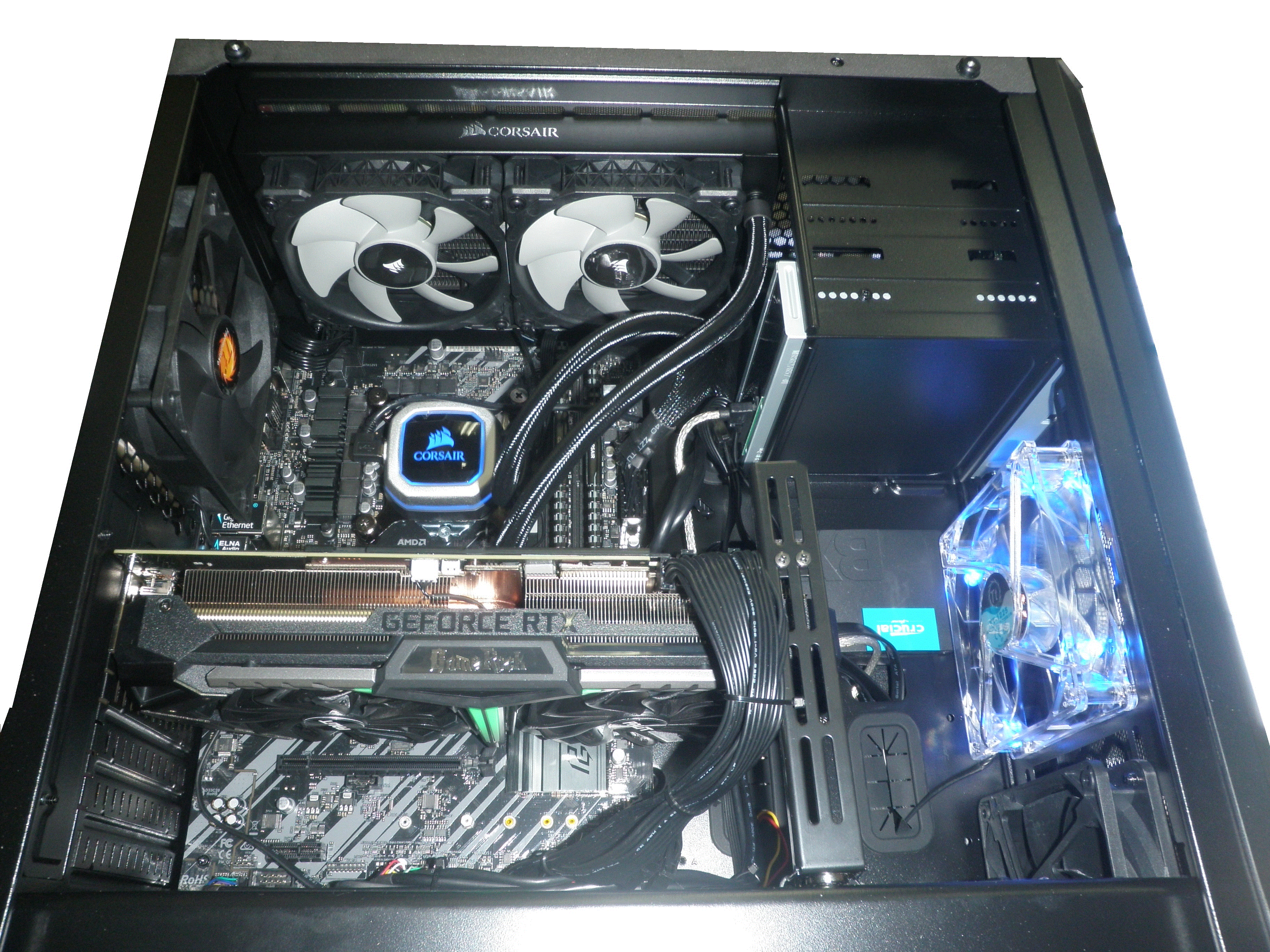

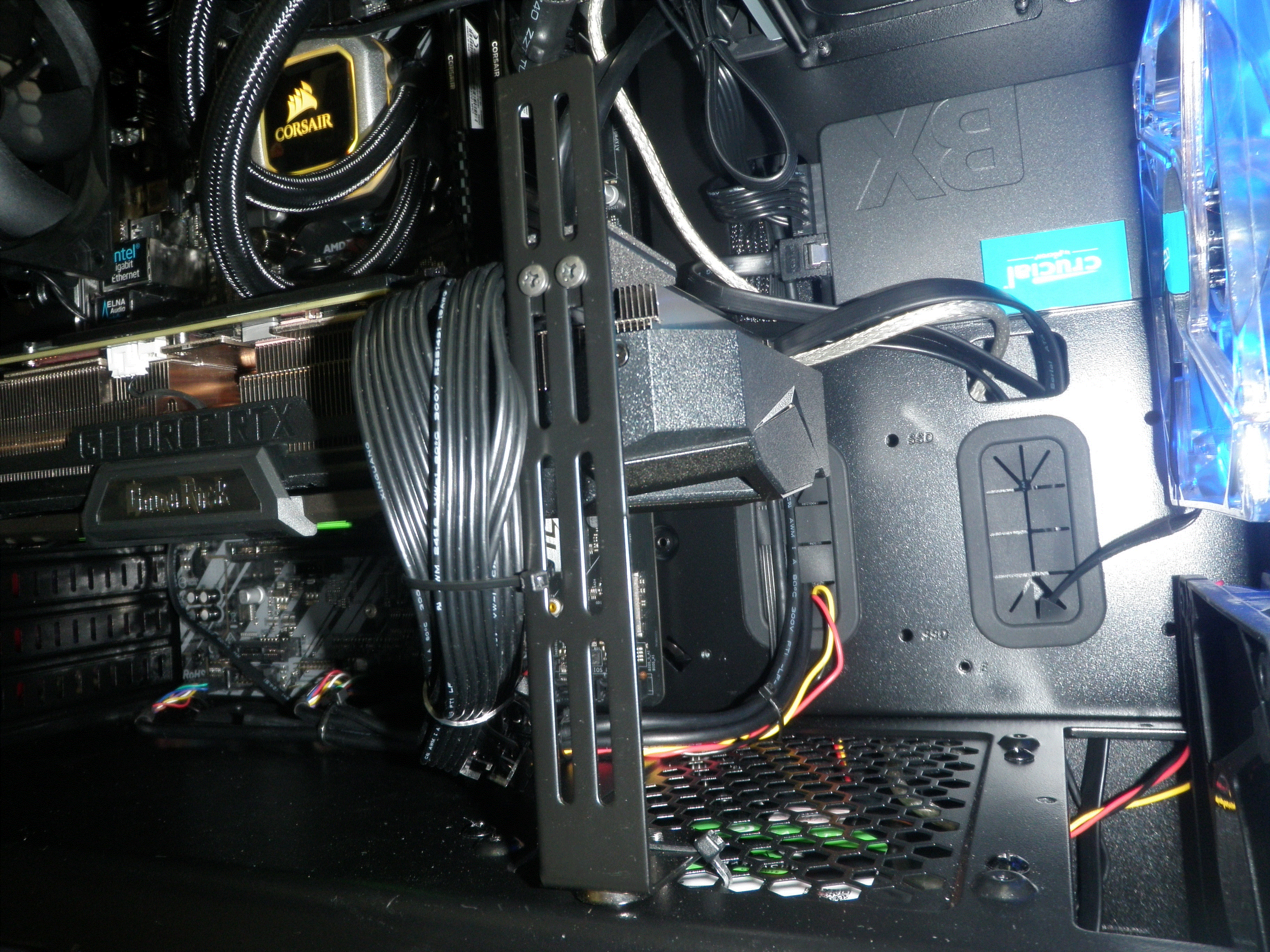

・CPUファン
Corsair H100i PRO RGB CW-9060033-WW ・マザーボード
ASRock Z390 Phantom Gaming 4 ・筐体
Thermaltake Versa H26 Black

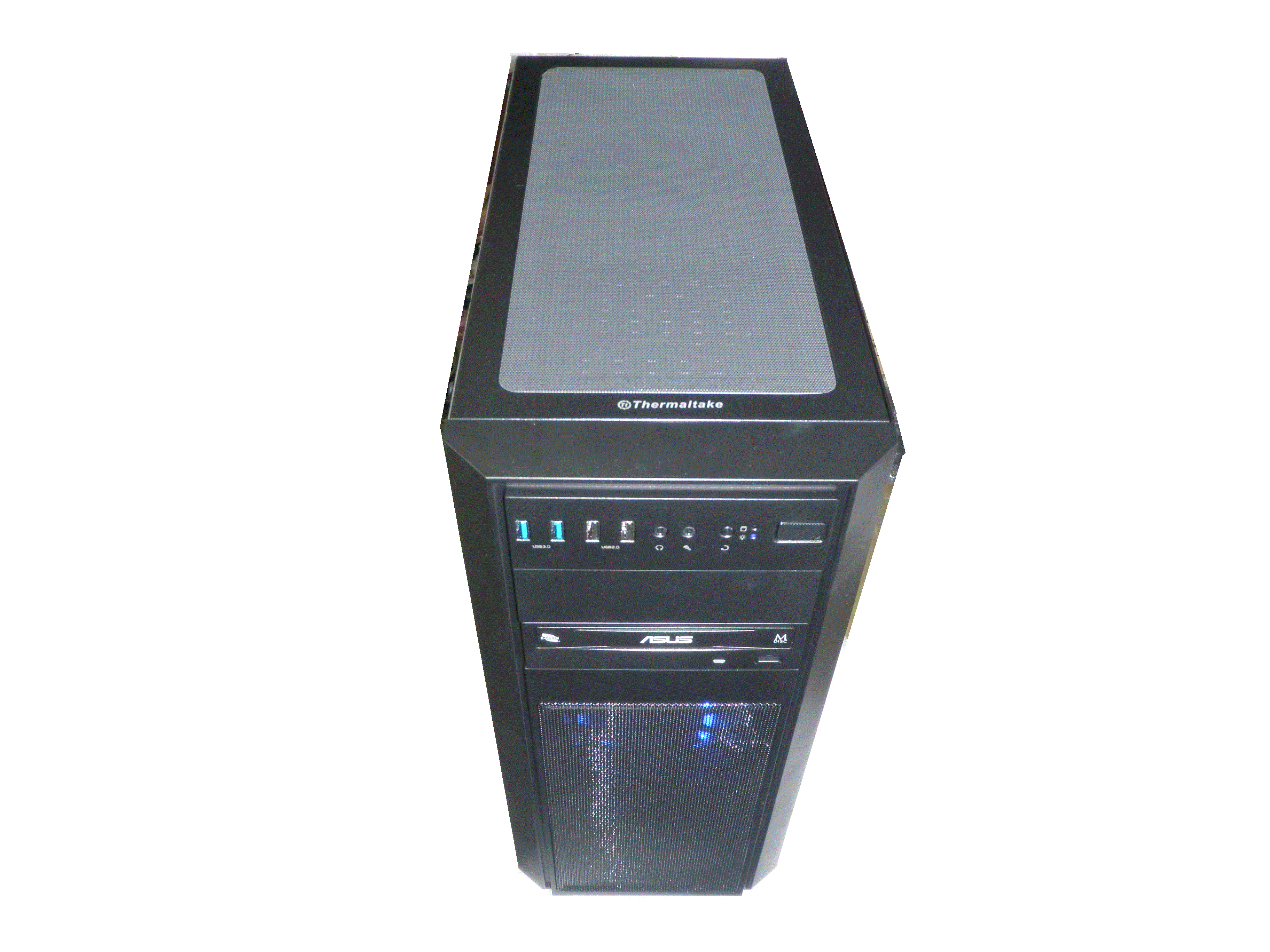

![クリック](top/suih100ia.gif)
![クリック](top/suih100ib.gif)
![クリック](top/suih100ic.gif)
![クリック](top/suih100id.gif)
(2019/6/27)

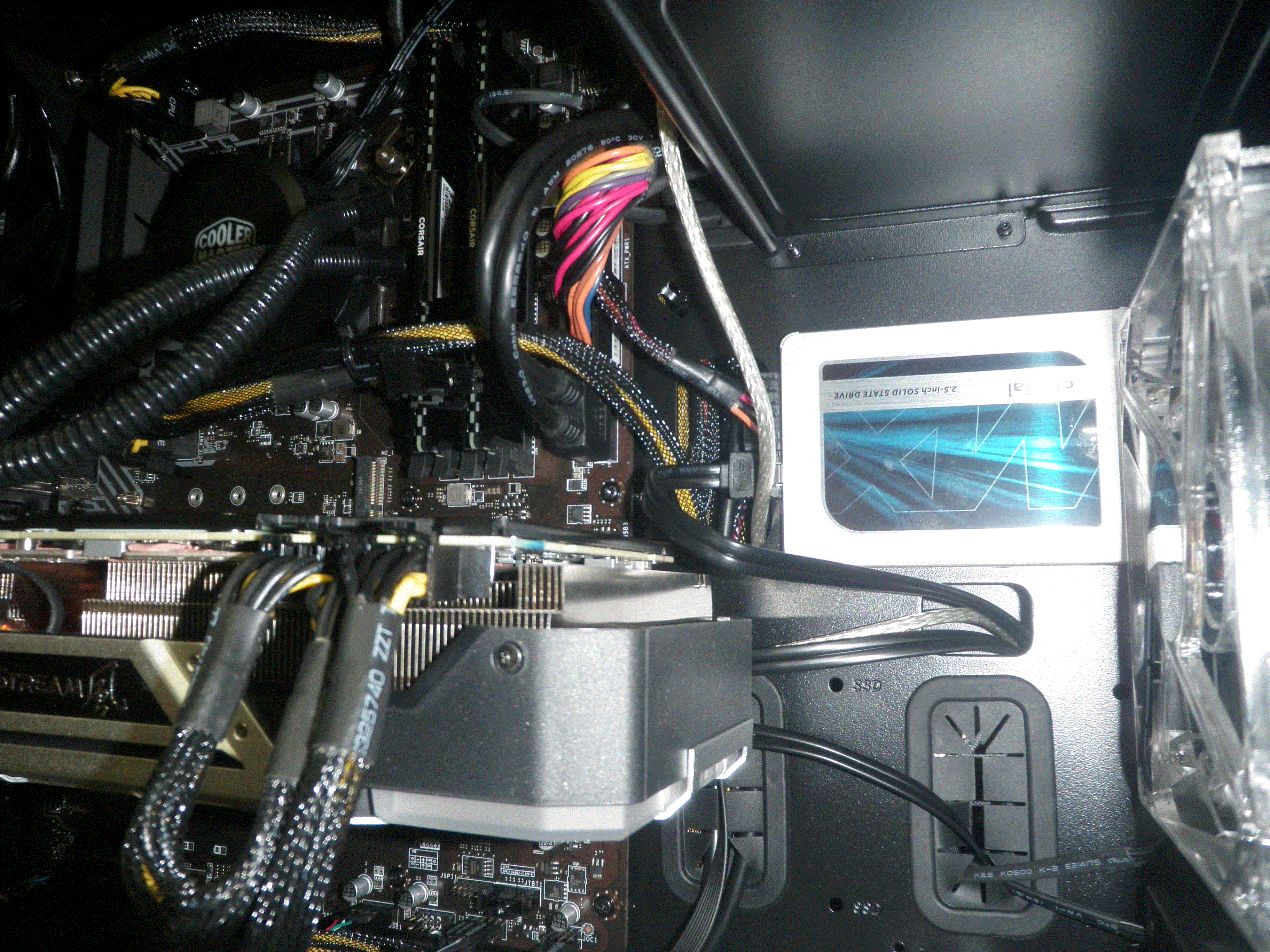

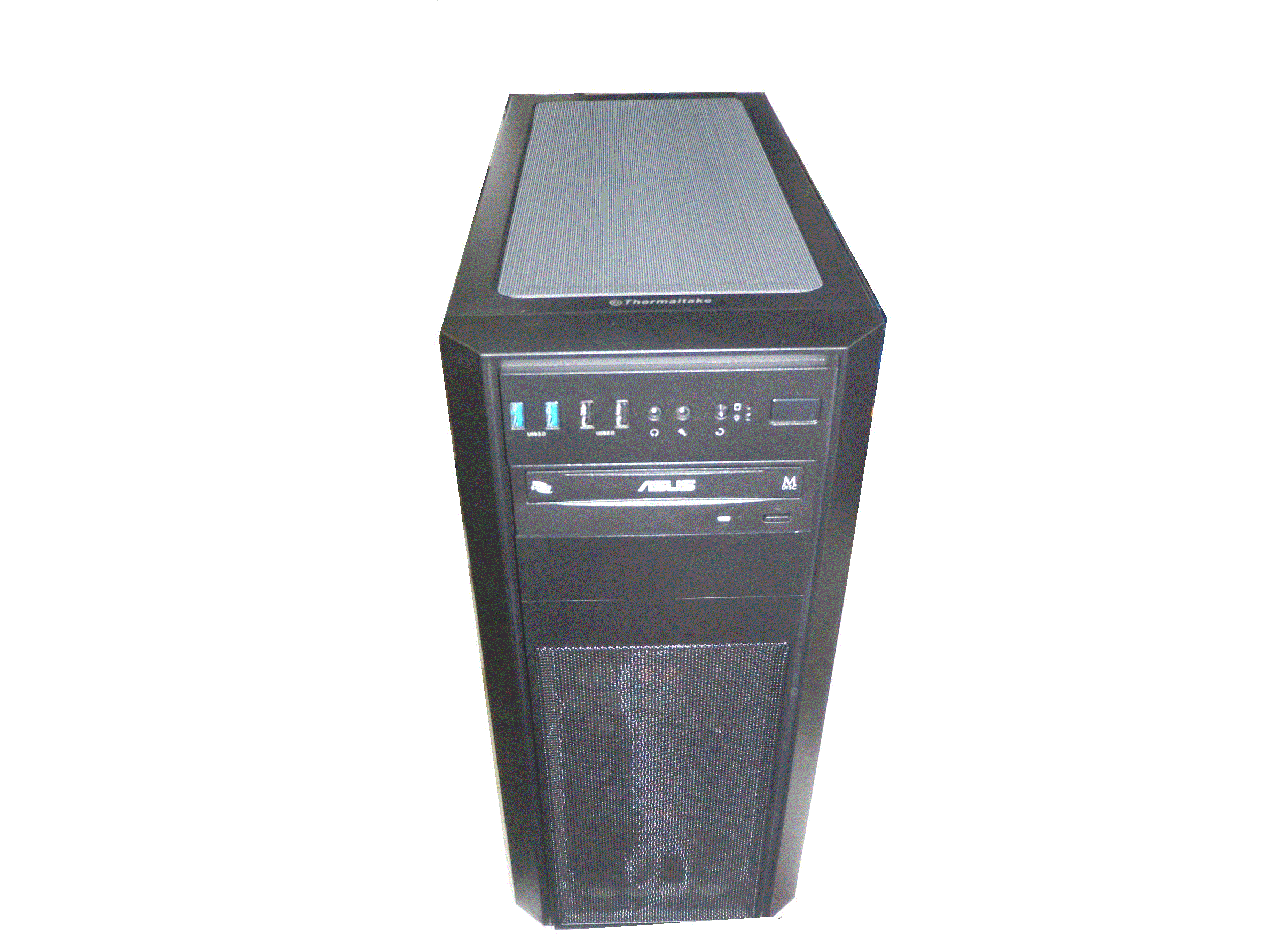

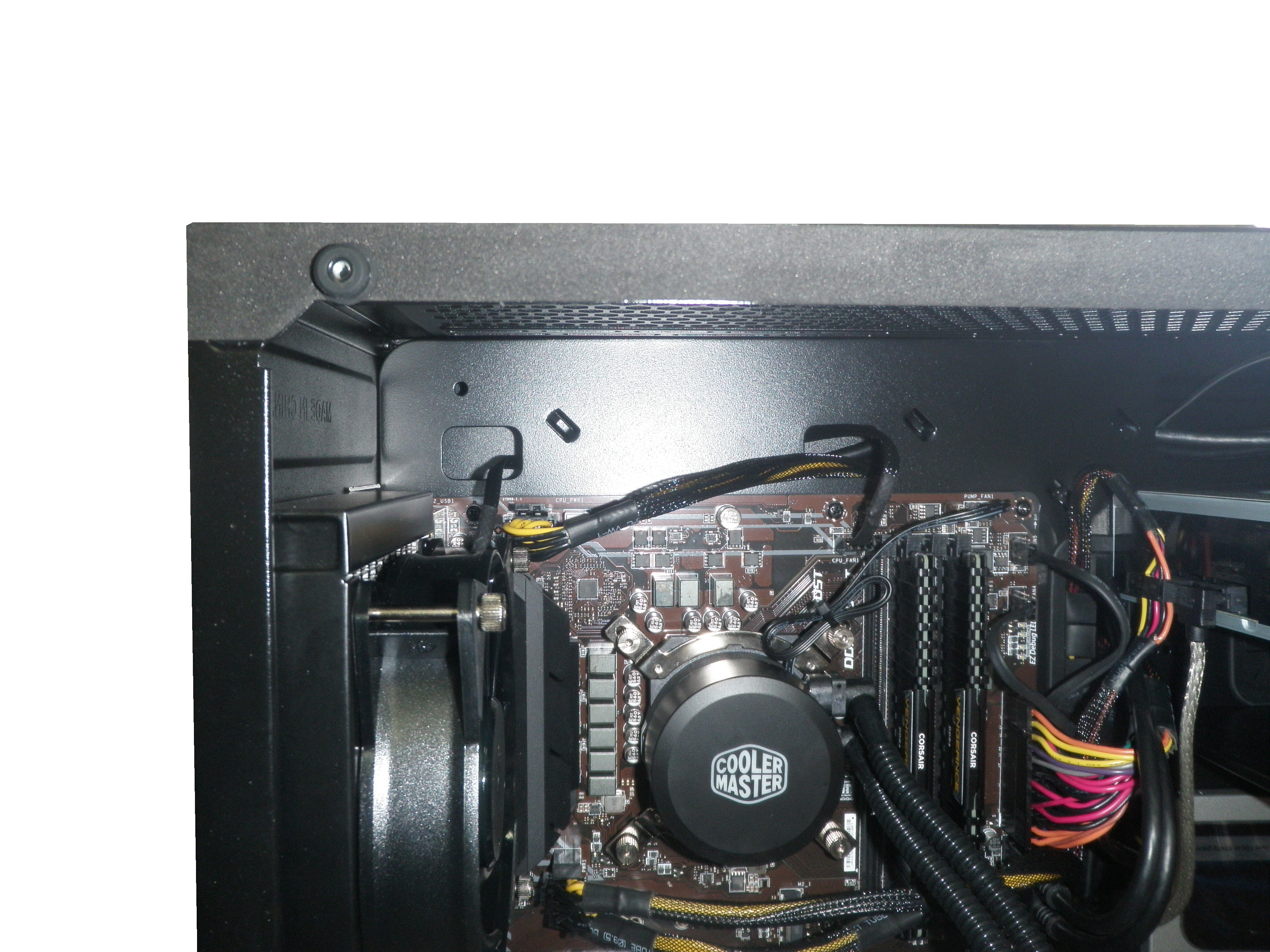

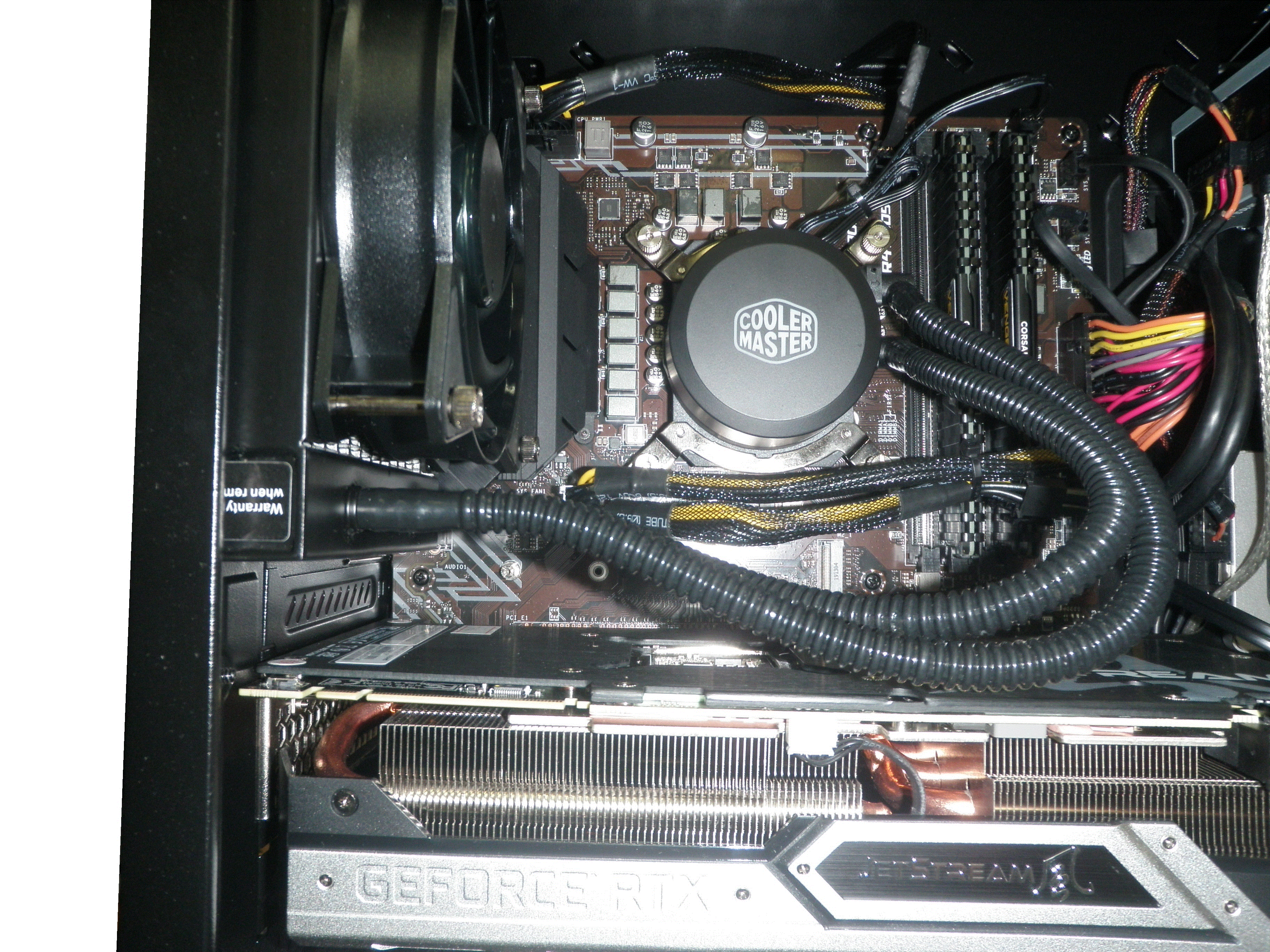

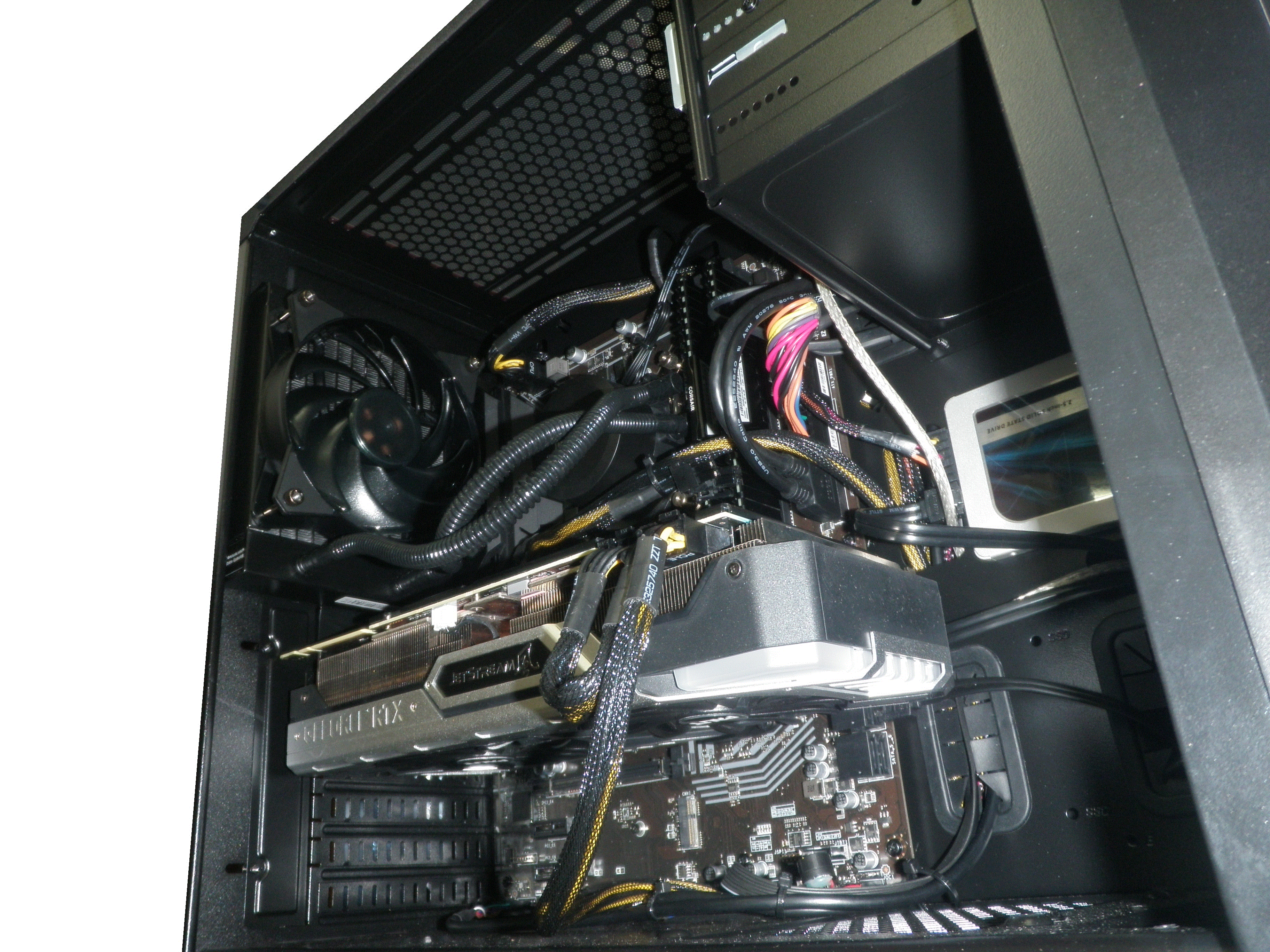

・CPUファン
Cooler MasterLiquid Lite 120 MLW-D12M-A20PW-R1(水冷式)
・マザーボード
MSI Z390-A PRO
・筐体
Thermaltake Versa H26 Black /w casefan CA-1J5-00M1WN-01
![クリック](top/suih262a.gif)
![クリック](top/suih262b.gif)
![クリック](top/suih262c.gif)
![クリック](top/suih262d.gif)
![クリック](top/suih262e.gif)
(2019/8/17)

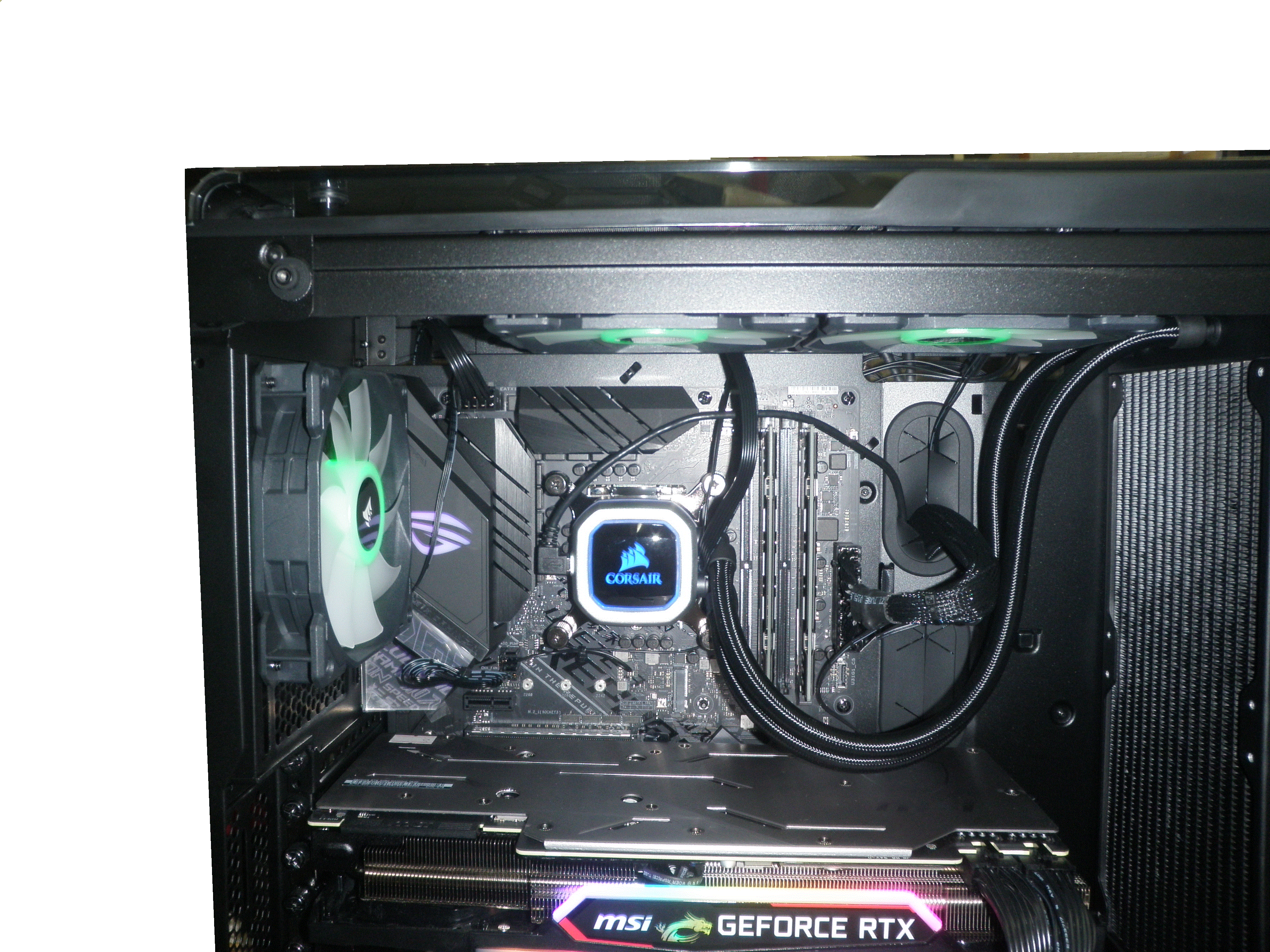

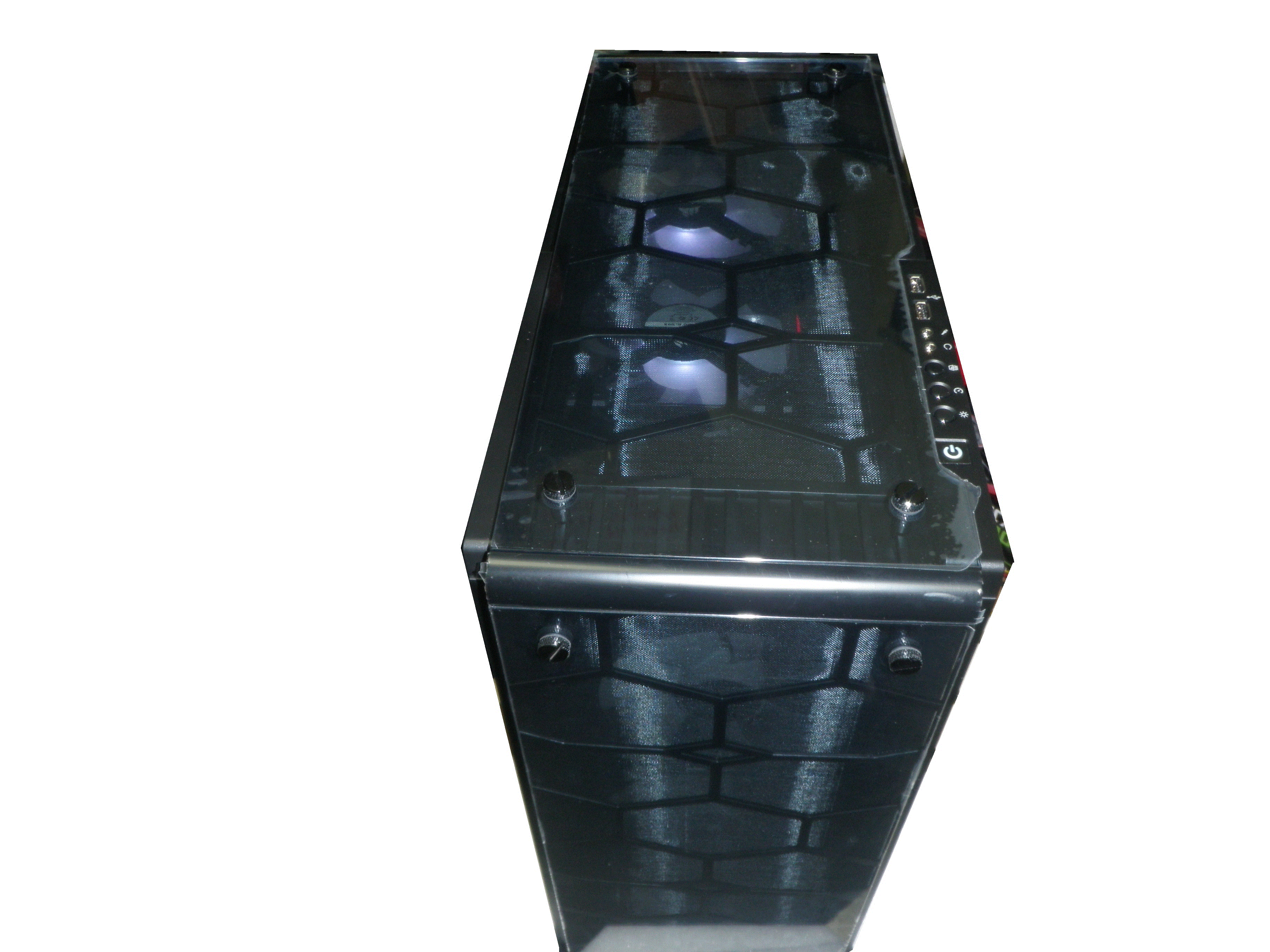

・CPUファン
Corsair H115i PRO RGB CW-9060032-WW 28cm (水冷式)
・マザーボード
ASUS ROG STRIX Z390-F GAMING
・筐体
CORSAIR 570X RGB CC-9011098-WW BLACK フロント 12cm x3 電源なし
![クリック](top/suirx1.gif)
![クリック](top/suirx2.gif)

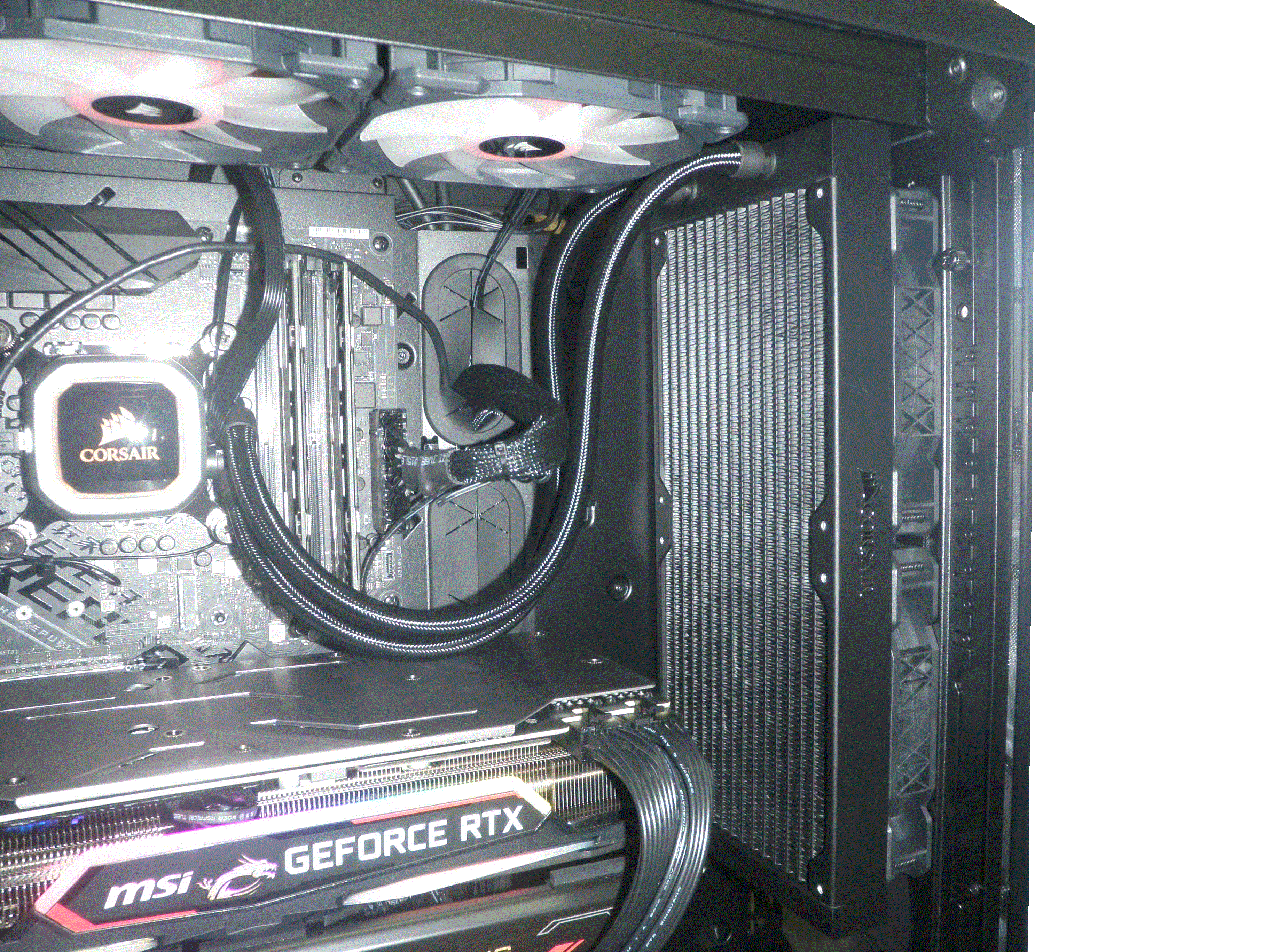

![クリック](top/suirx3.gif)

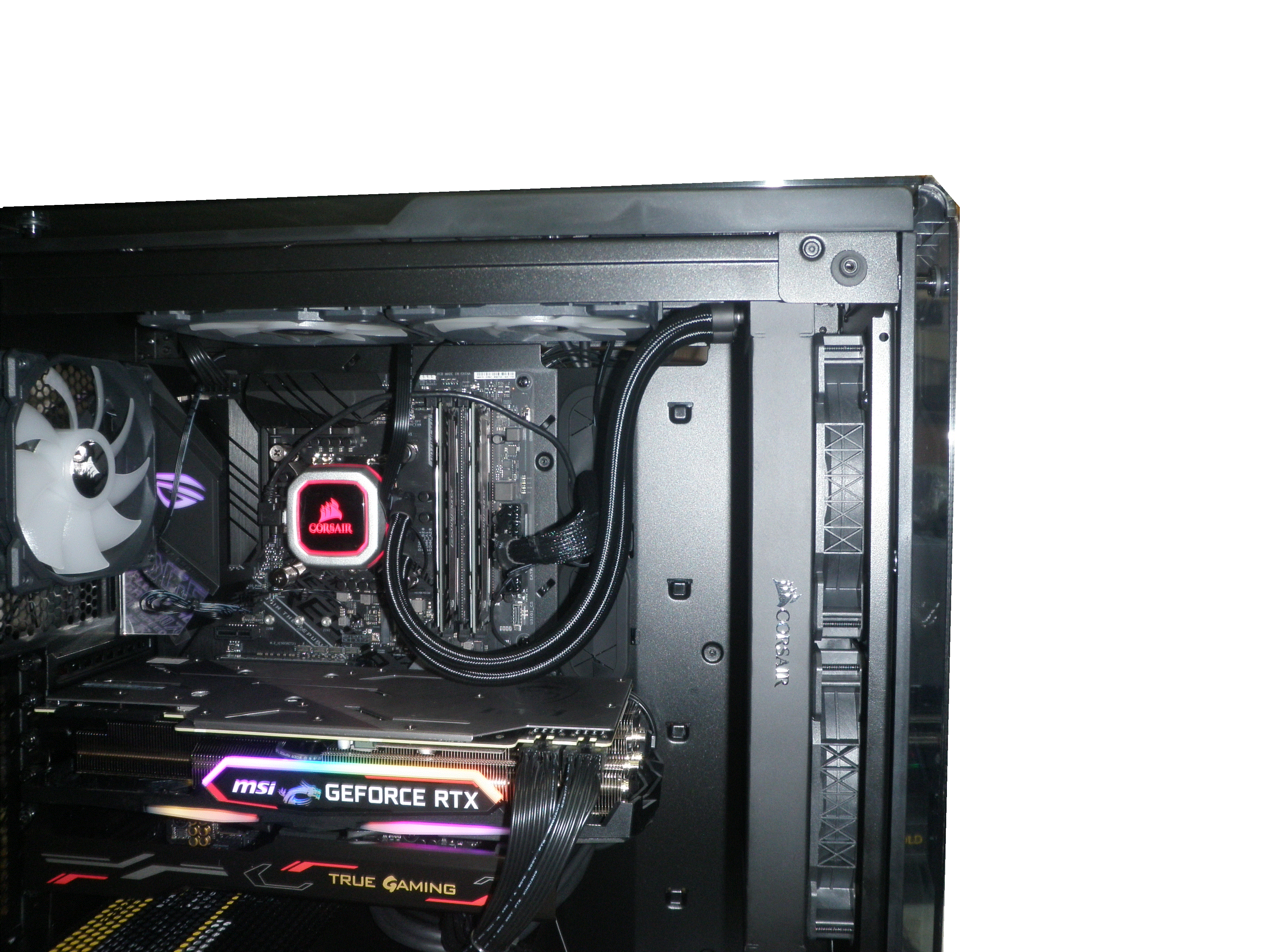

24cm X2 のラジエータがおさまるケースは珍しいので是非参考にされてください。
![クリック](top/suirx4.gif)
(2019/10/09)

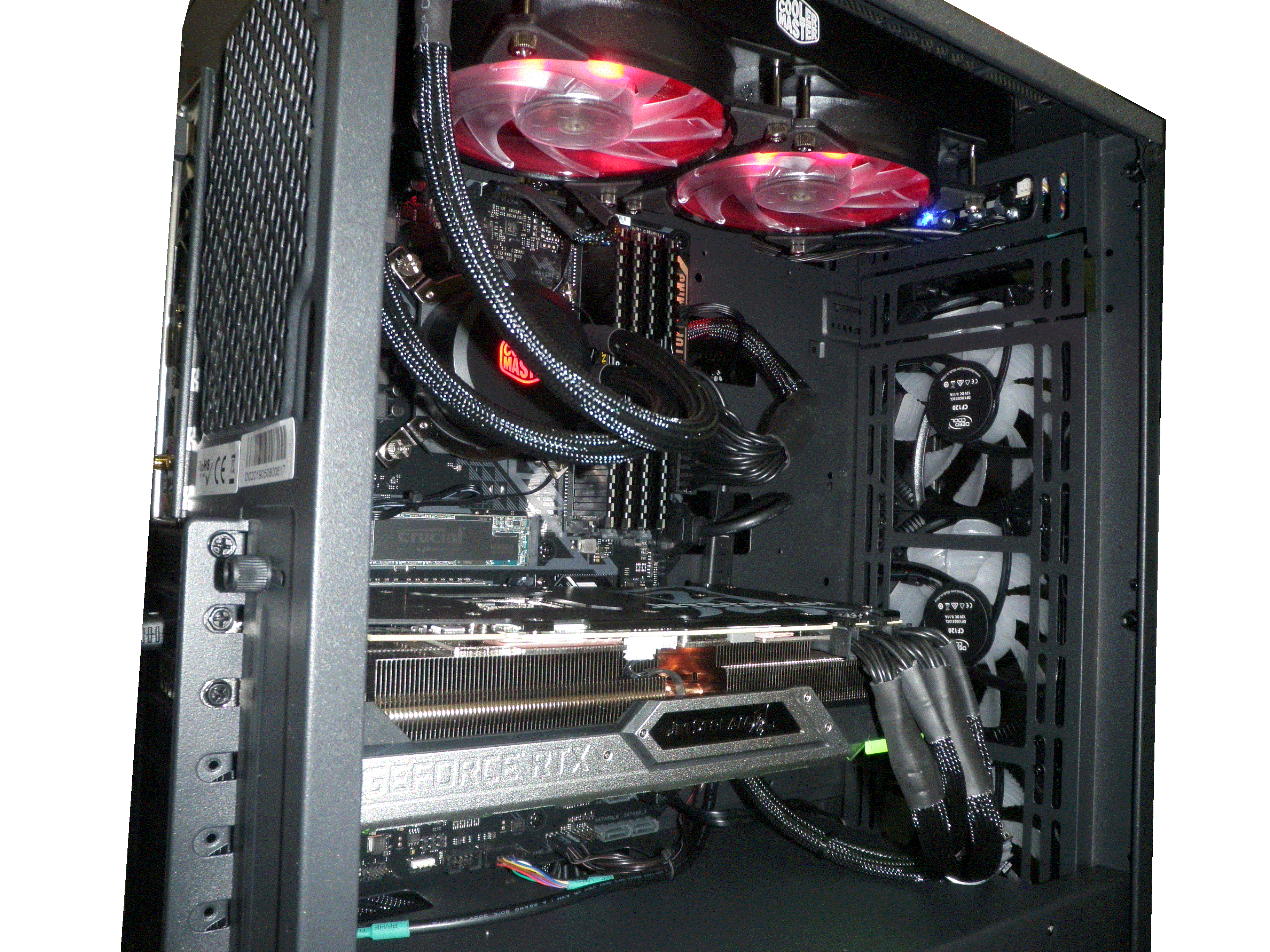

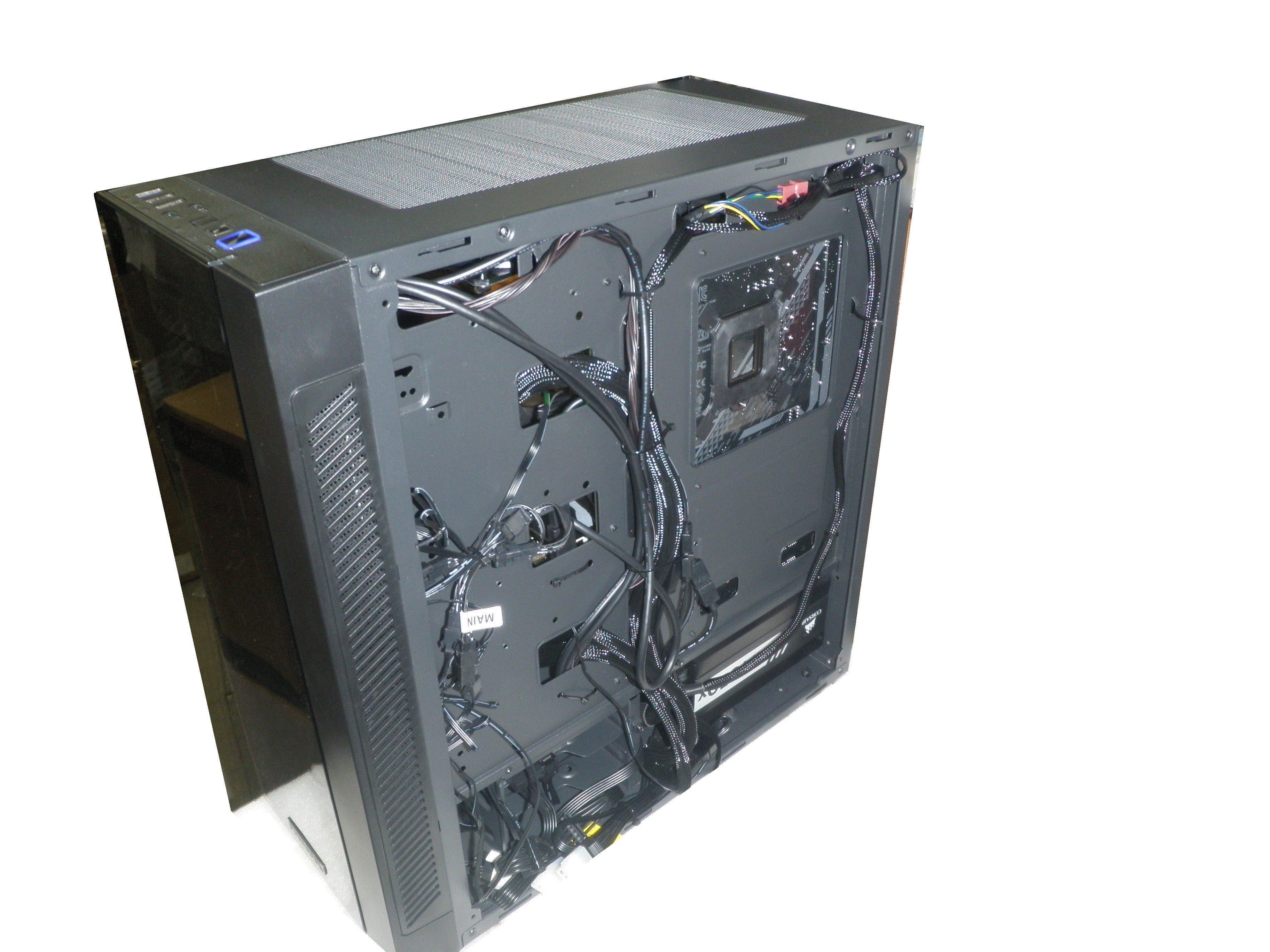

・CPUファン
MasterLiquid ML240L RGB MLW-D24M-A20PC-R1 (水冷式)
・マザーボード
ASUS TUF H370-PRO GAMING (WI-FI)
・筐体
COOLDEEP MATREXX 55 ADD-RGB 3F DP-ATX-MATREXX55-AR-3F
![クリック](top/sui55a.gif)

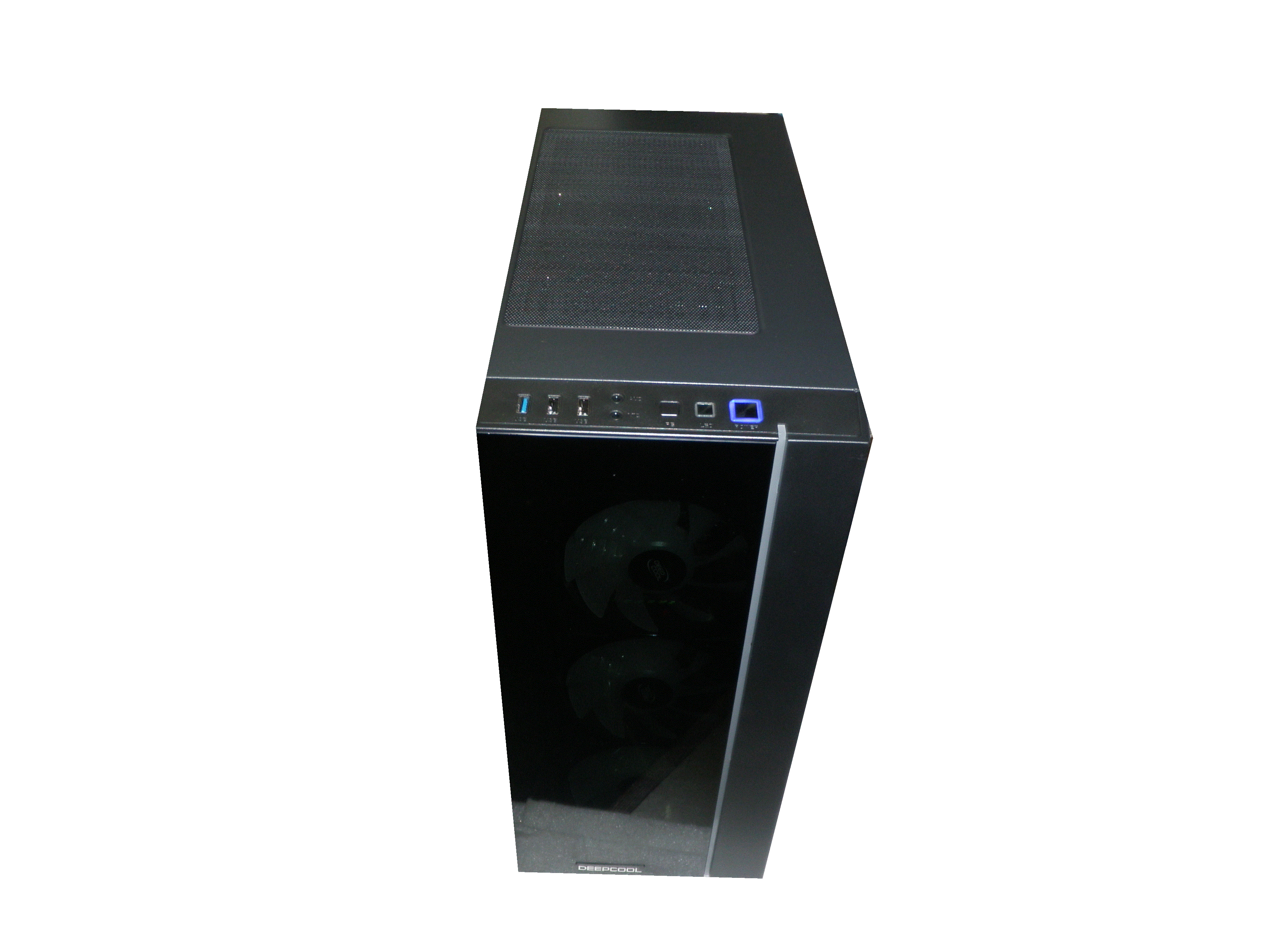

フロントファンもRGBでネオンみたい(写真は消した状態)
![クリック](top/sui55b.gif)

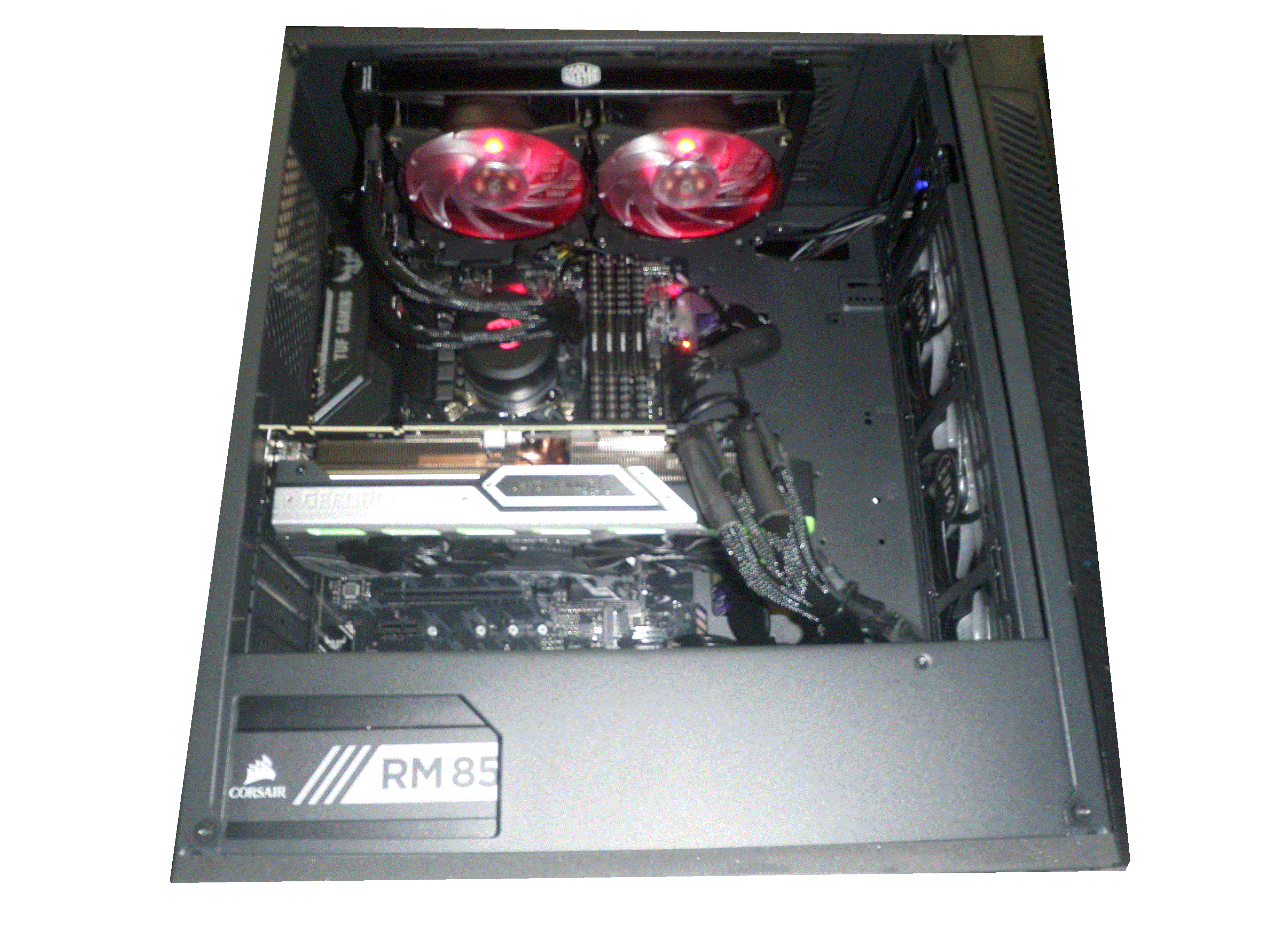

スッキリ!!
![クリック](top/sui55c.gif)
エアフローを邪魔するものが無いことがよくわかります
シャドウベイが無いってこんなにスペースができるんです
![クリック](top/sui55d.gif)
![クリック](top/sui55e.gif)
(2019/11/20)

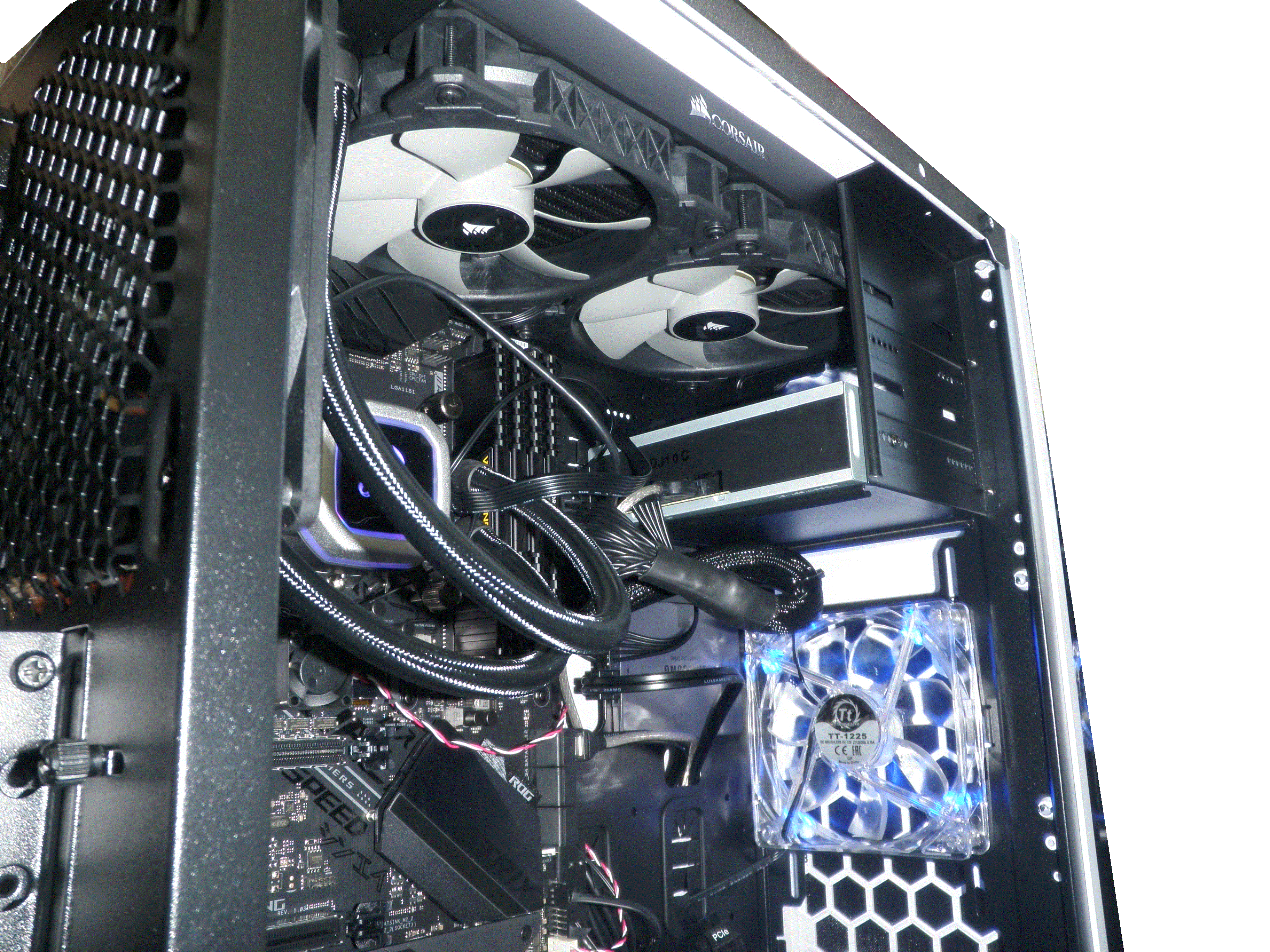

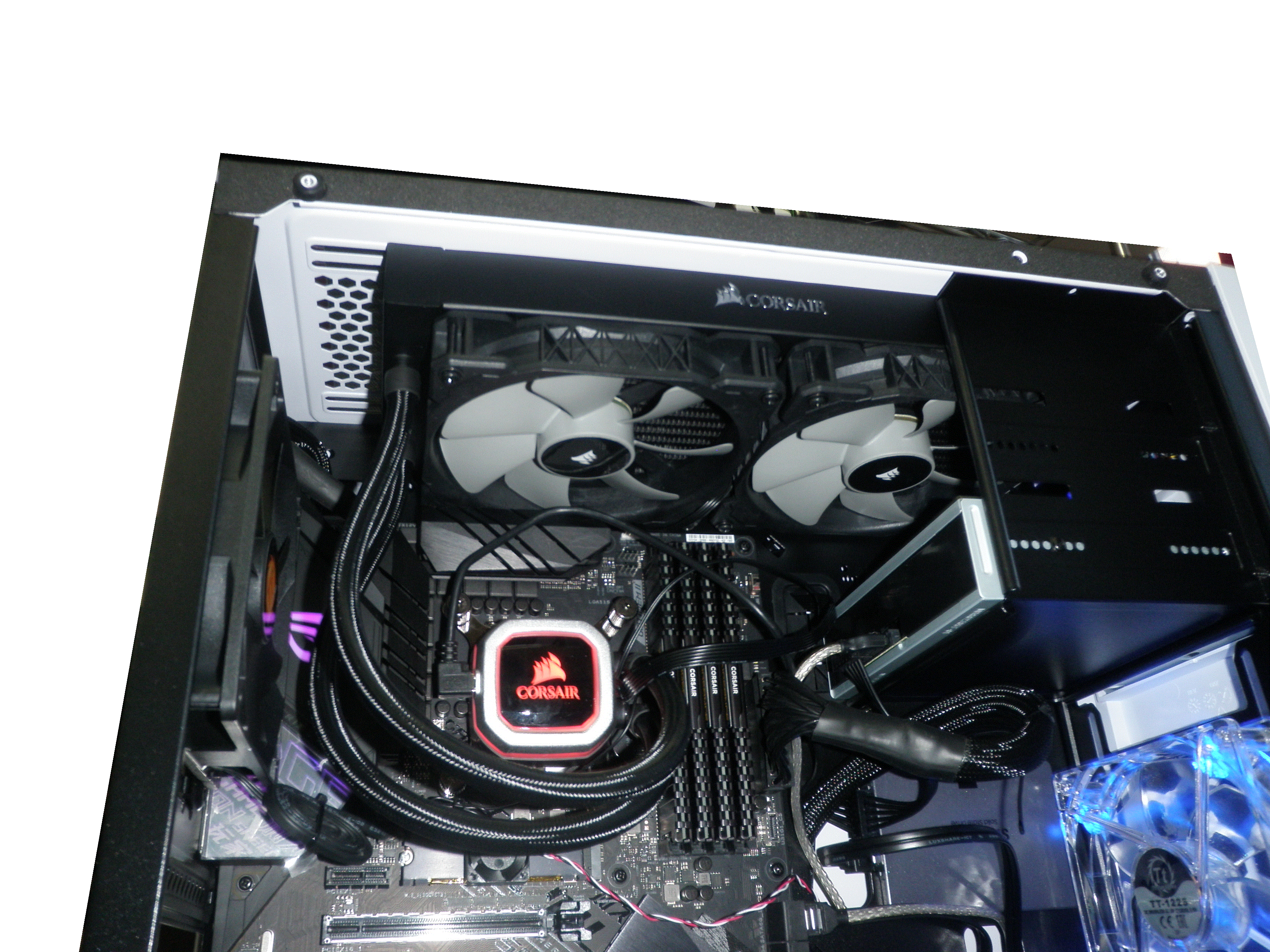

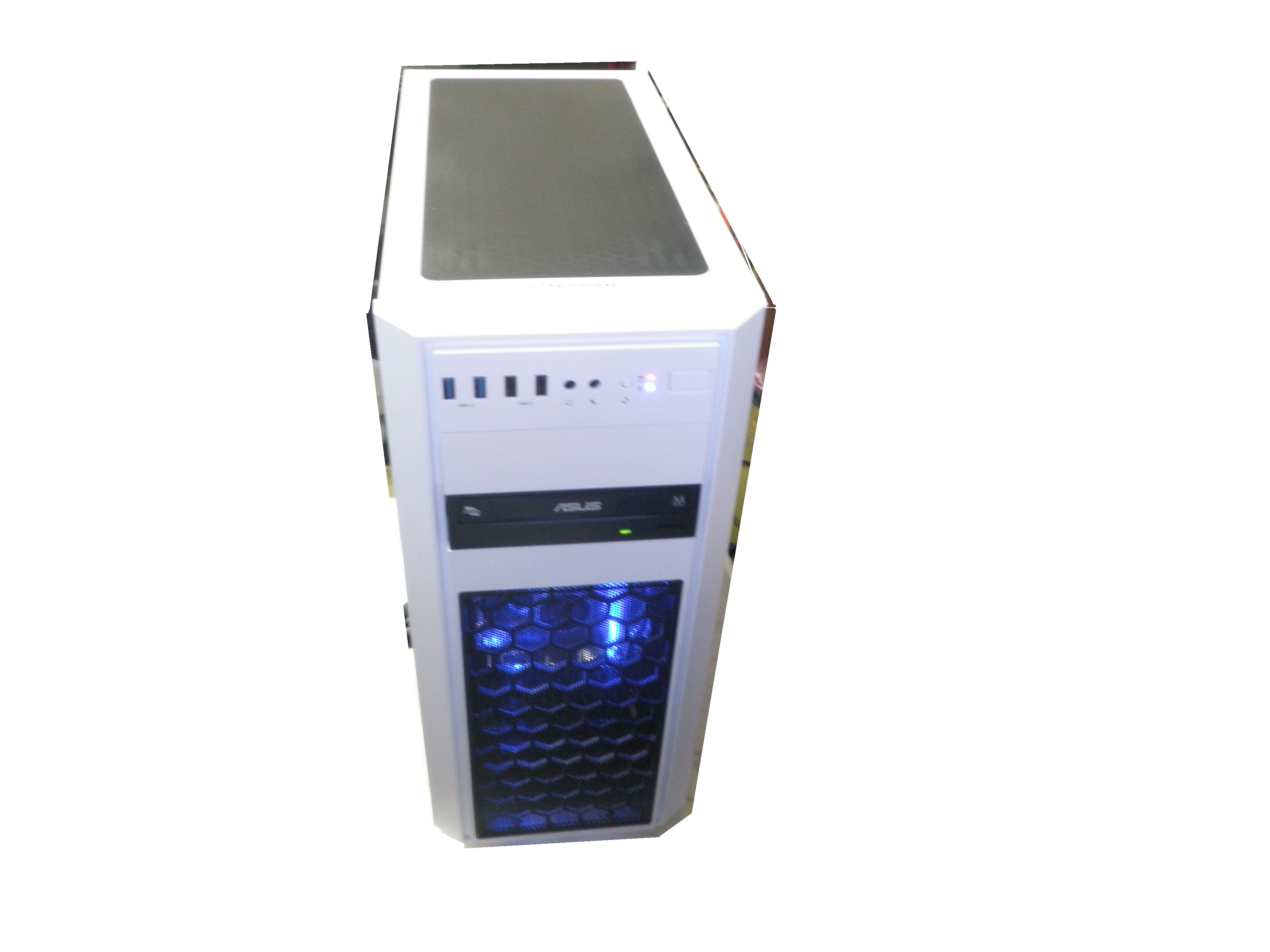

・CPUファン
Corsair H150i PRO RGB CW-9060032-WW 28cm (水冷式)
・マザーボード
ASUS ROG STRIX Z390-F GAMING ・筐体
Thermaltake Versa H26
![クリック](top/suih26w1.gif)

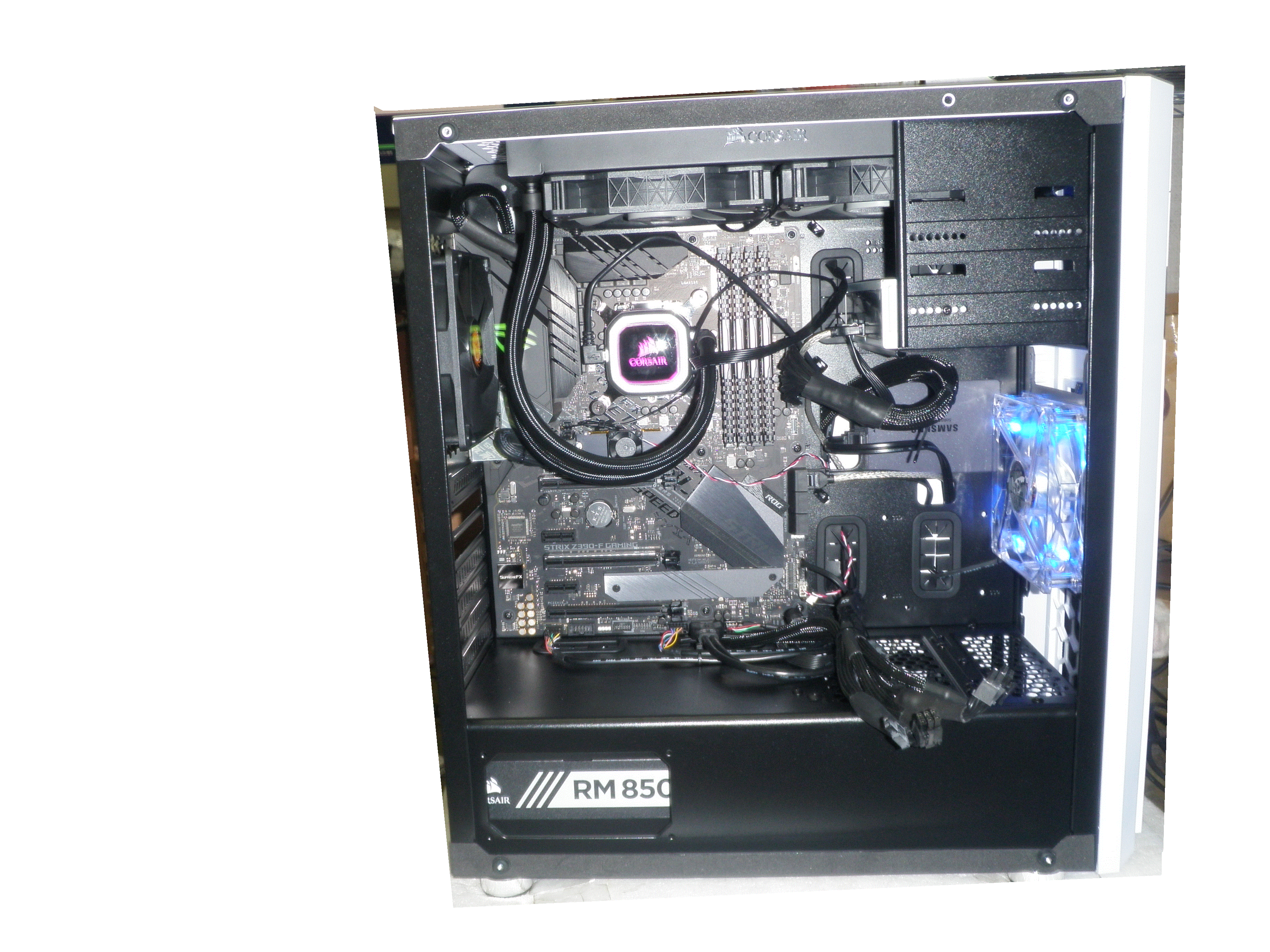

![クリック](top/suih26w2.gif)
![クリック](top/suih26w3.gif)
![クリック](top/suih26w4.gif)
(2020/2/14)

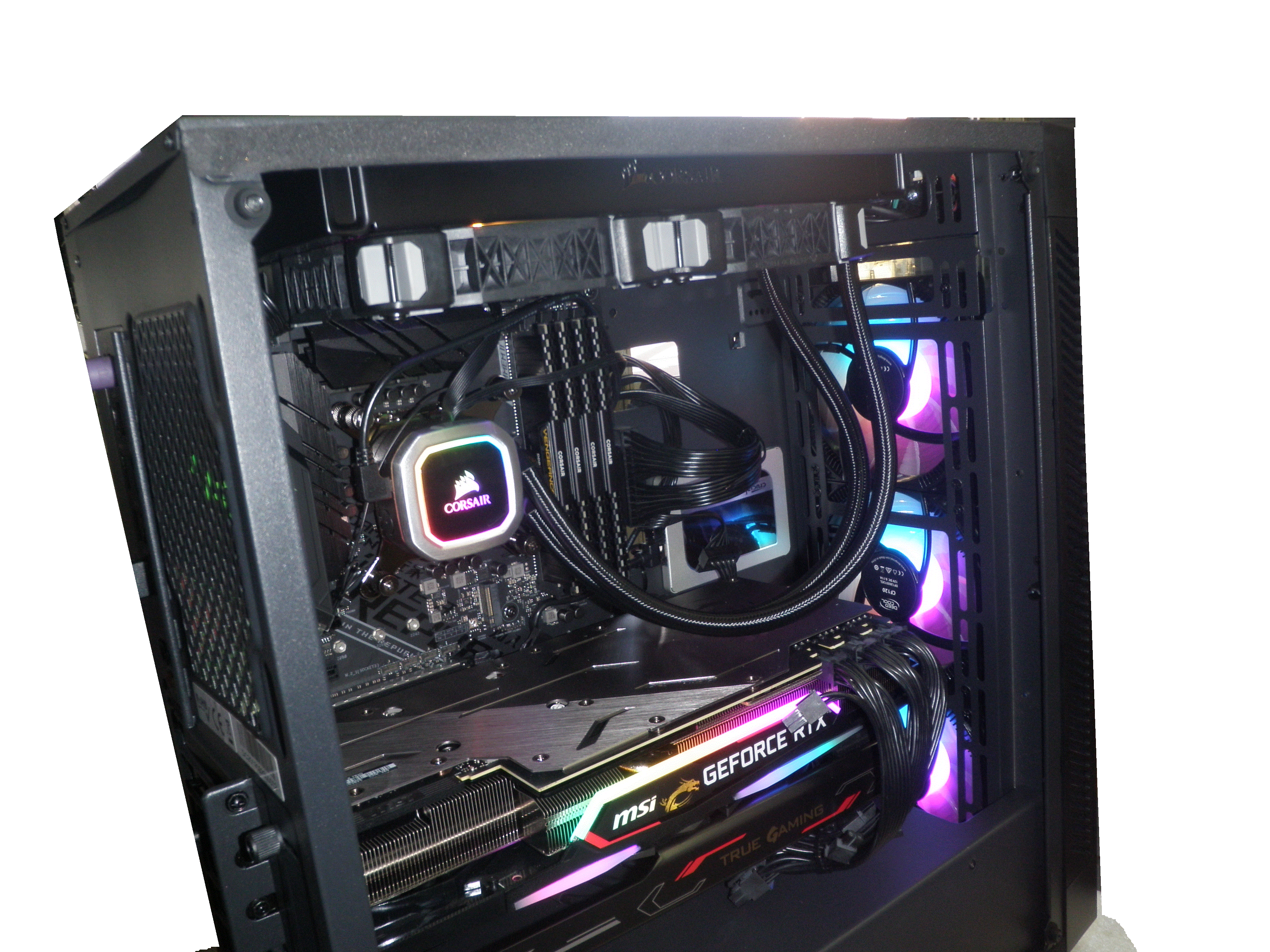

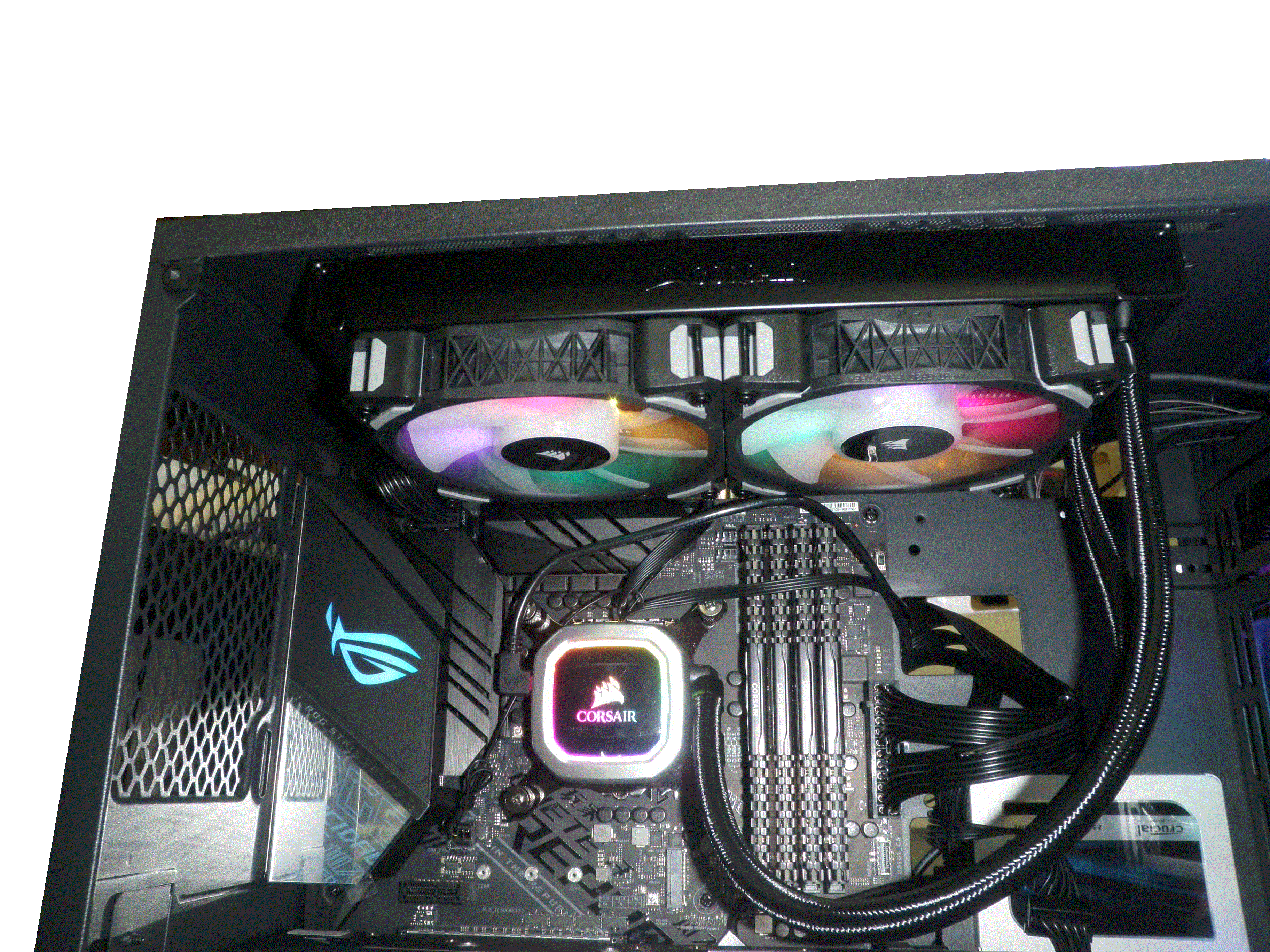

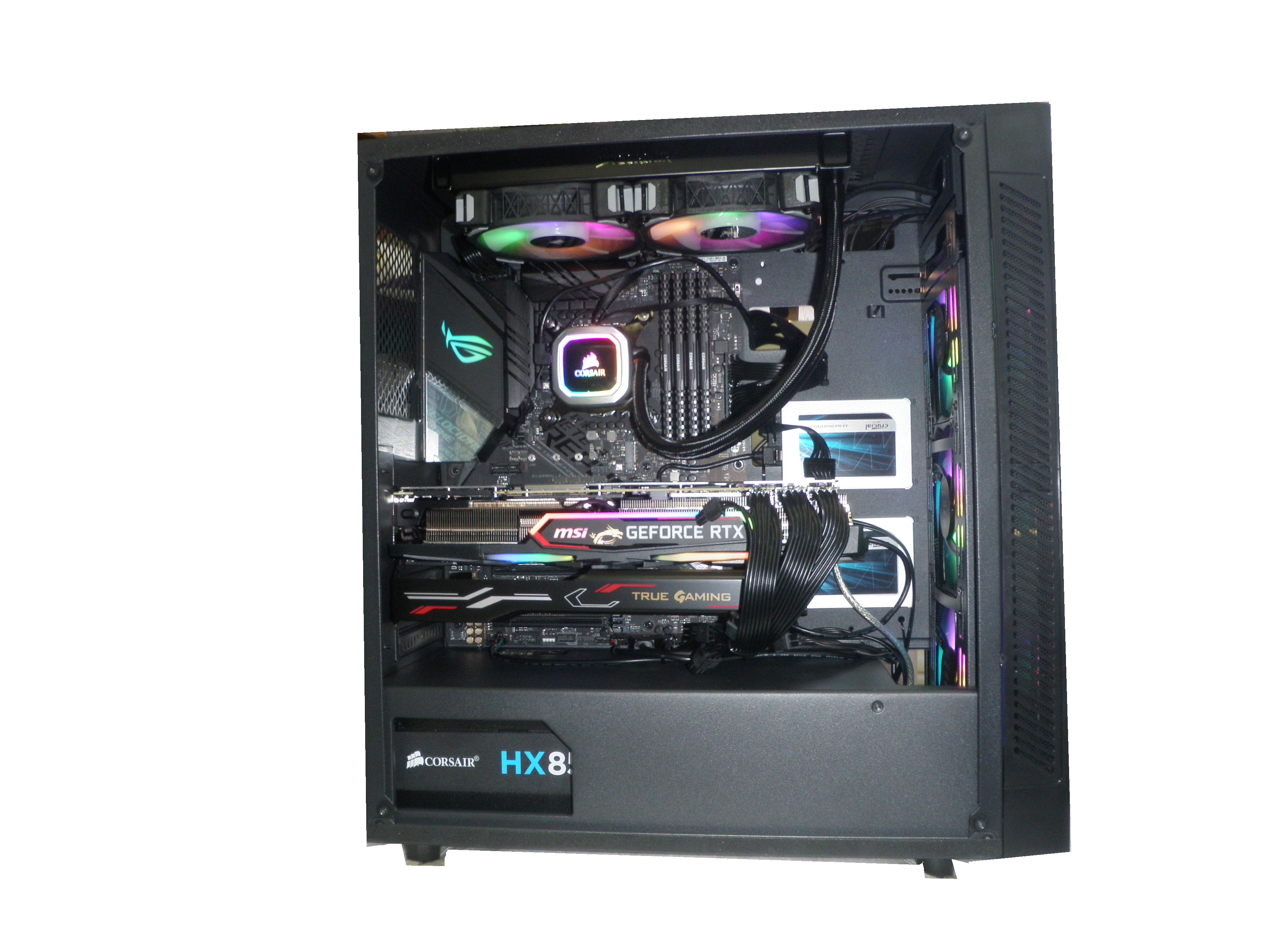

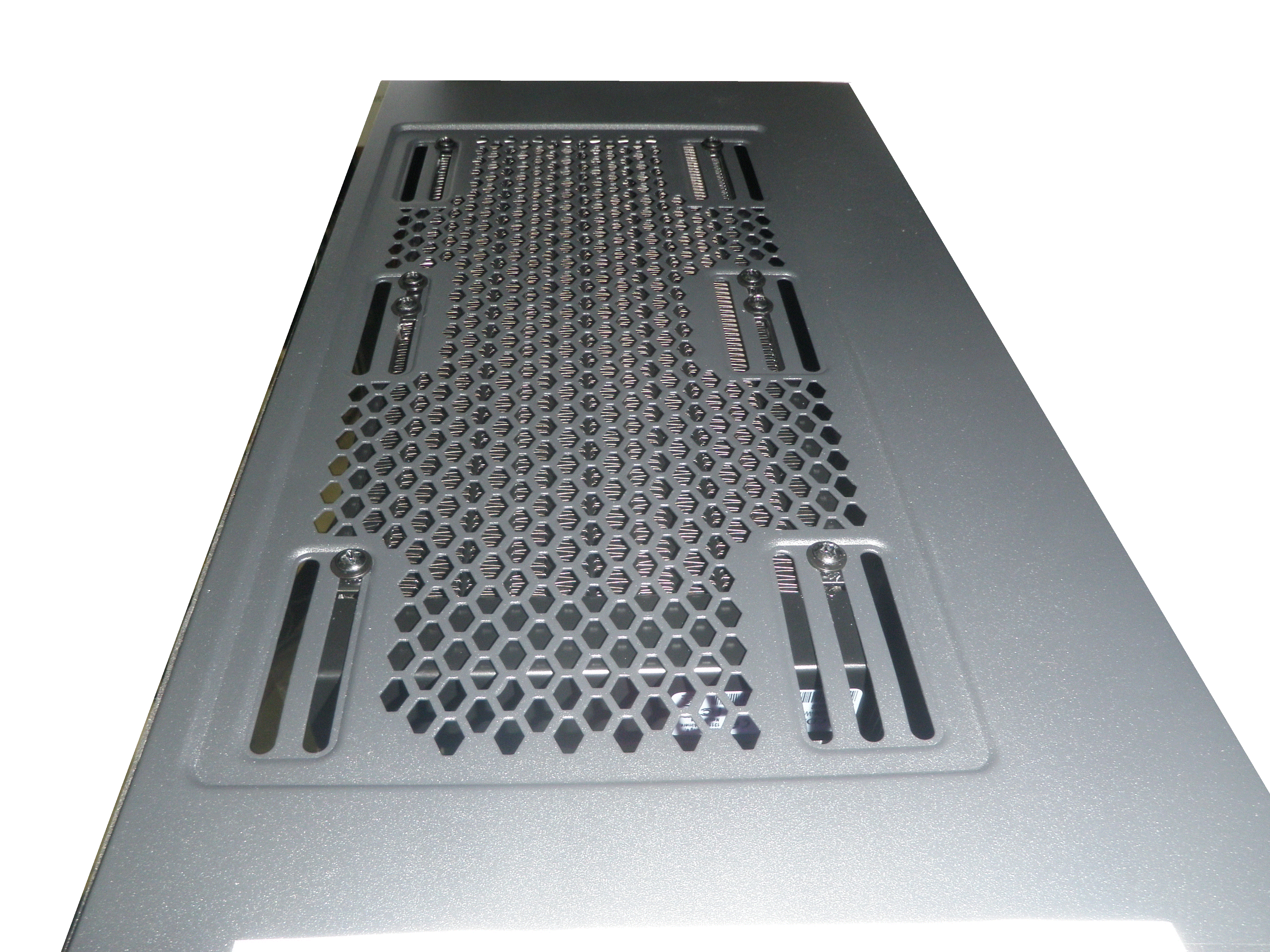

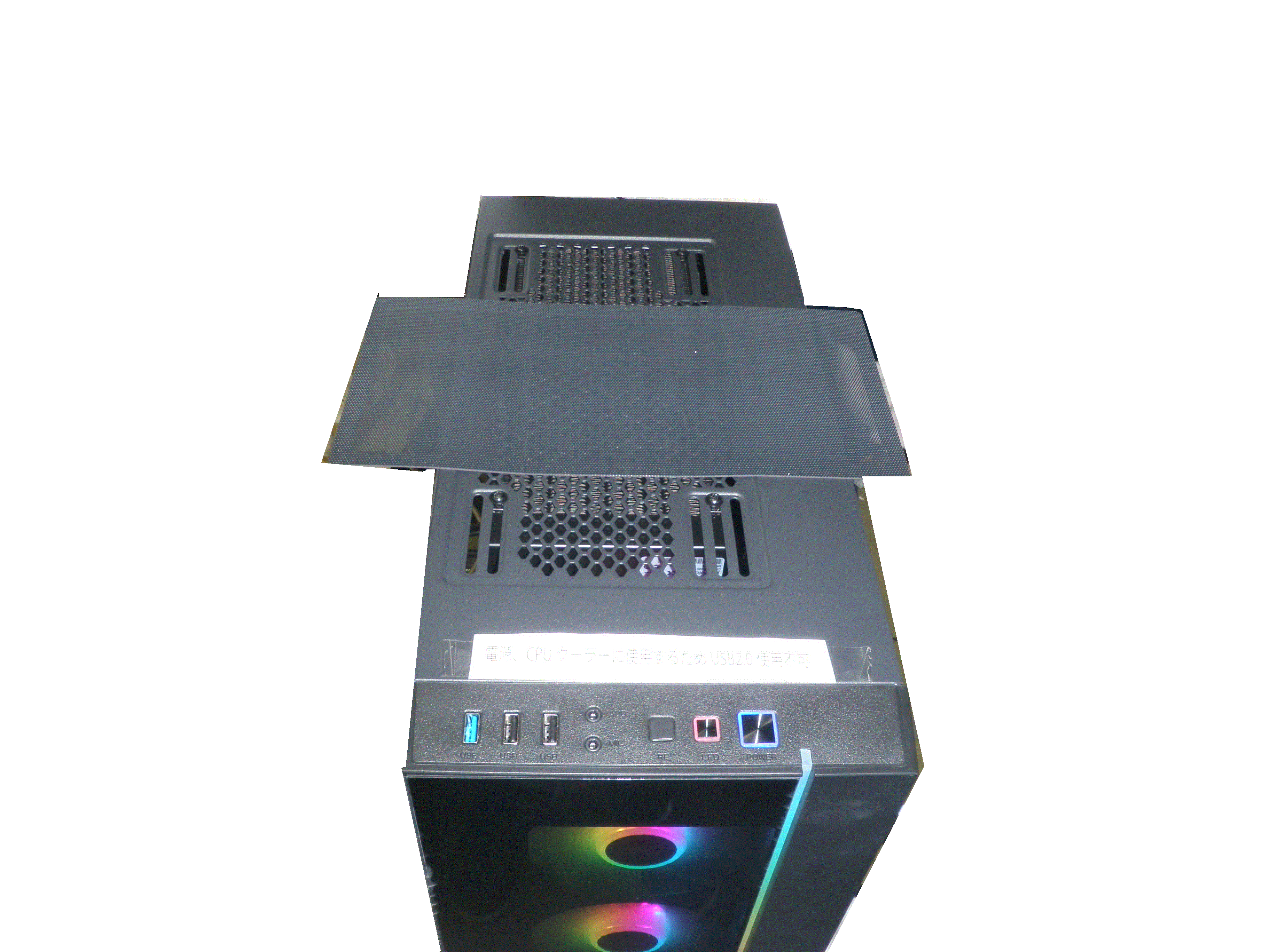

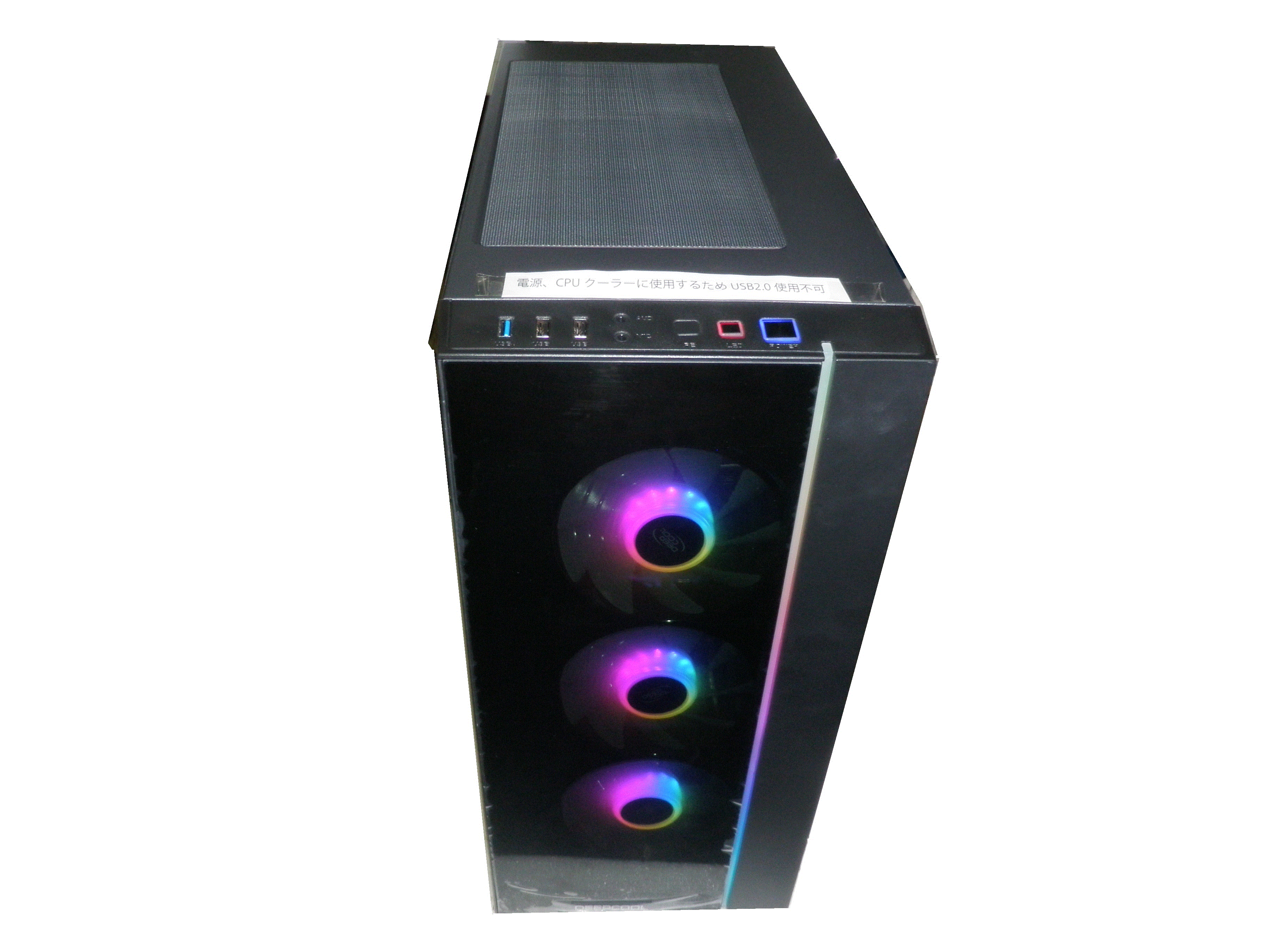

・CPUファン
Corsair H100i RGB PLATINUM CW-9060039-WW 24cm (水冷式) ・マザーボード
ASUS ROG STRIX Z390-F GAMING ・筐体
COOLDEEP MATREXX 55 ADD-RGB 3F DP-ATX-MATREXX55-AR-3F
![クリック](top/sui3ra.gif)
![クリック](top/sui3rb.gif)
![クリック](top/sui3rc.gif)
![クリック](top/sui3rd.gif)
![クリック](top/sui3re.gif)
![クリック](top/sui3rf.gif)
(2020/4/7)

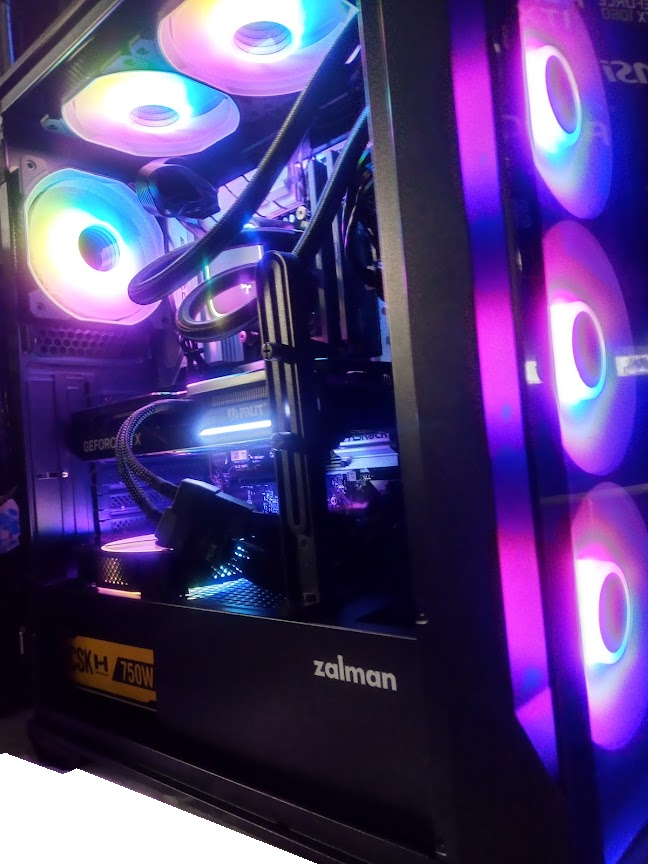

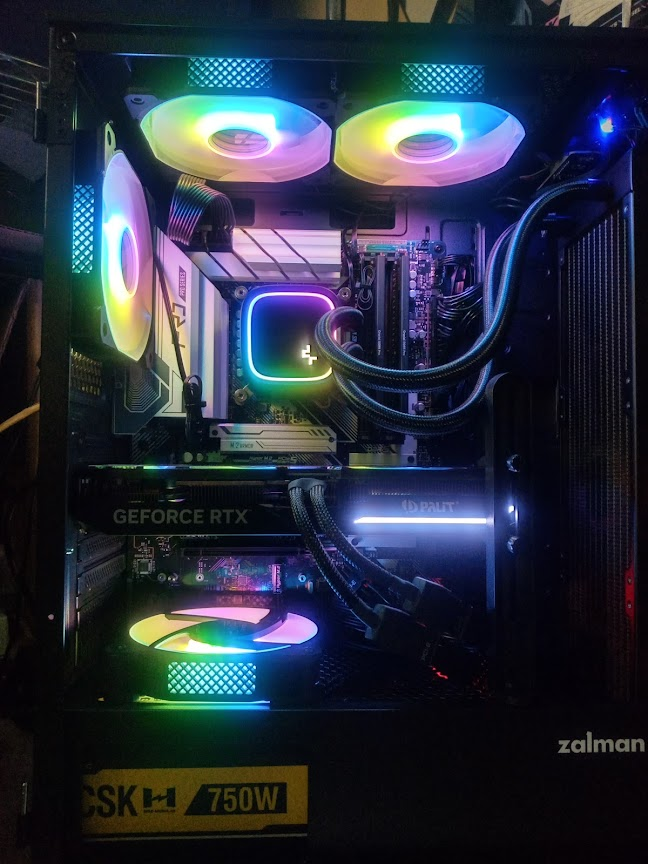

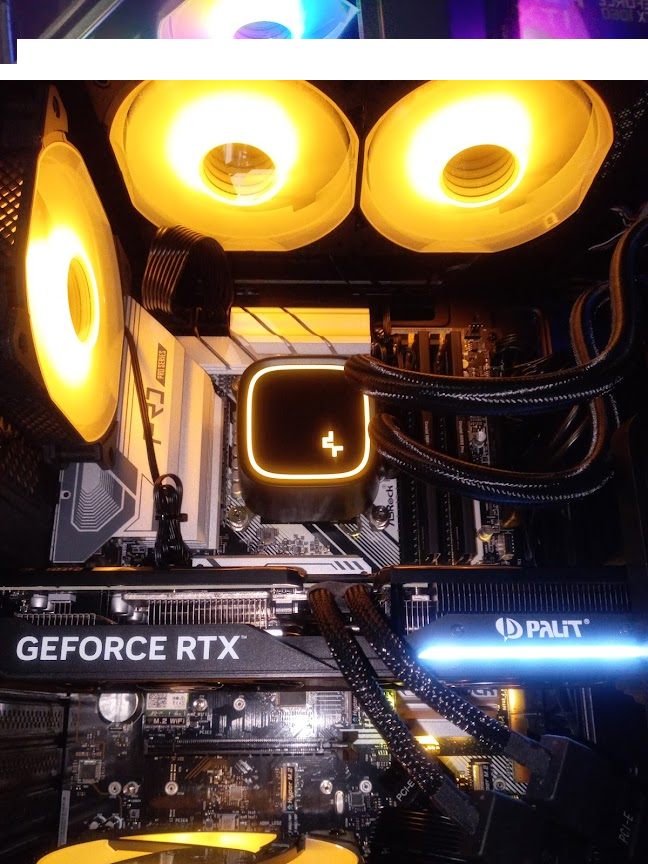

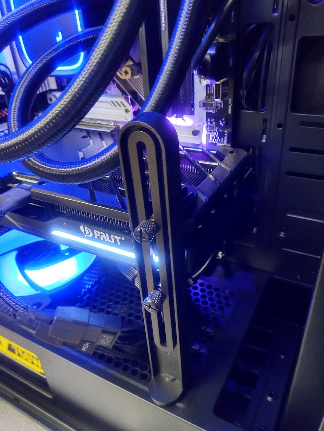

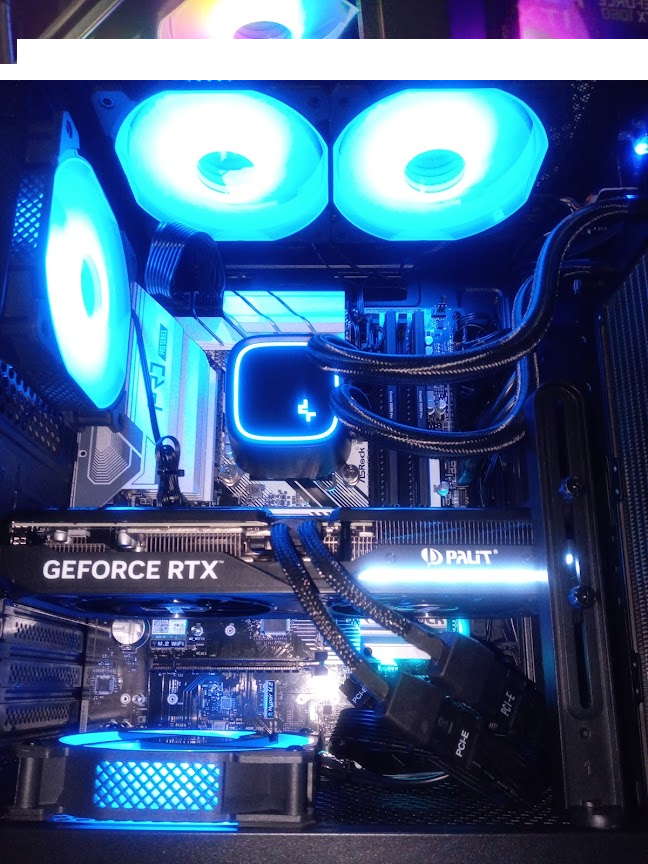

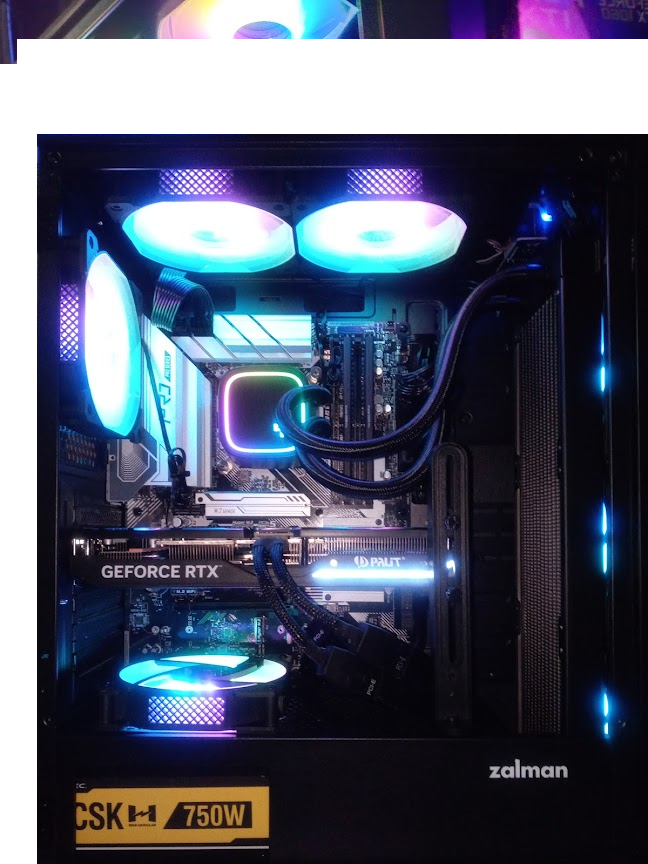

・CPUファン
DEEPCOOL LE720 R-LE720-BKAMMN-G-1 [ブラック] 水冷式
・筐体
ZALMAN
i3 NEO TG [Black] フロント12cm x3 リア 12cm x1
![クリック](photo/i3le720a.png)
![クリック](photo/i3le720b.png)
![クリック](photo/i3le720c.png)
![クリック](photo/i3le720d.png)
![クリック](photo/i3le720e.png)
![クリック](photo/i3le720f.png)
以上水冷式をご検討の際、参考にしていただければ幸いです。
|
