いつもTAKEONEのWEBサイトをご覧いただきまして誠にありがとうございます。

CPUクーラーの水冷式タイプにつきましは、パーツの組み合わせによって対応非対応があり躊躇されることが想像されます。

その為、実際に設置できたうえで販売した組合せをリスト化致しましたので参考にしていただければ幸いです。

ケースとマザーボードとCPUクーラー三点をおさえておけばよろしいかと思います。

（ご注意）
フロントに設置するかトップに設置するか任意とさせていただく方が完成が早まります。

（ご注意）
公式ホームページで理論上設置可能であっても実際には不可の場合があります。

（ご注意）
たとえ近い型番であっても設置できなくなる可能性がございます。

（ご注意）
止むを得ず、設置場所の関係でCPUクーラー付属のファンからのエアフローがラジエータに対して吹き付けにならない場合もございます。

（ご注意）
止むを得ず、ネジ穴の位置関係により全箇所留めにならない場合がございます。半数の場合あり。（ファンの場合4個中2個　ラジエータ8個中6個）

（ご注意）
組合せは他にもございます。組合せに問題なく販売が成立しましたら順次アップ致します。

（ご注意）
基本的に24cmラジエータは設置できる場合が多いです。
問題は28cm以上のラジエータの場合です。

【以下設置の成功例】

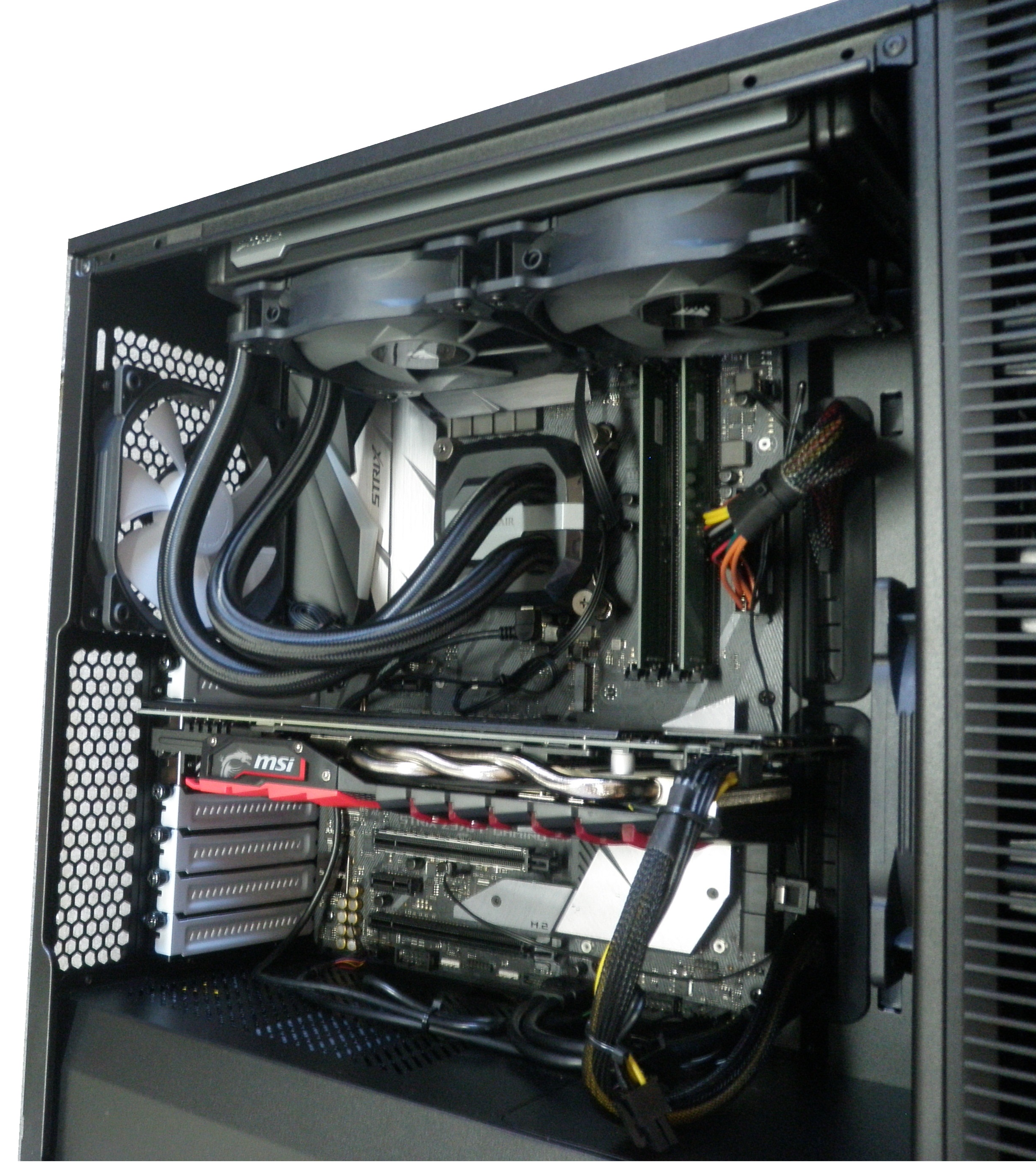

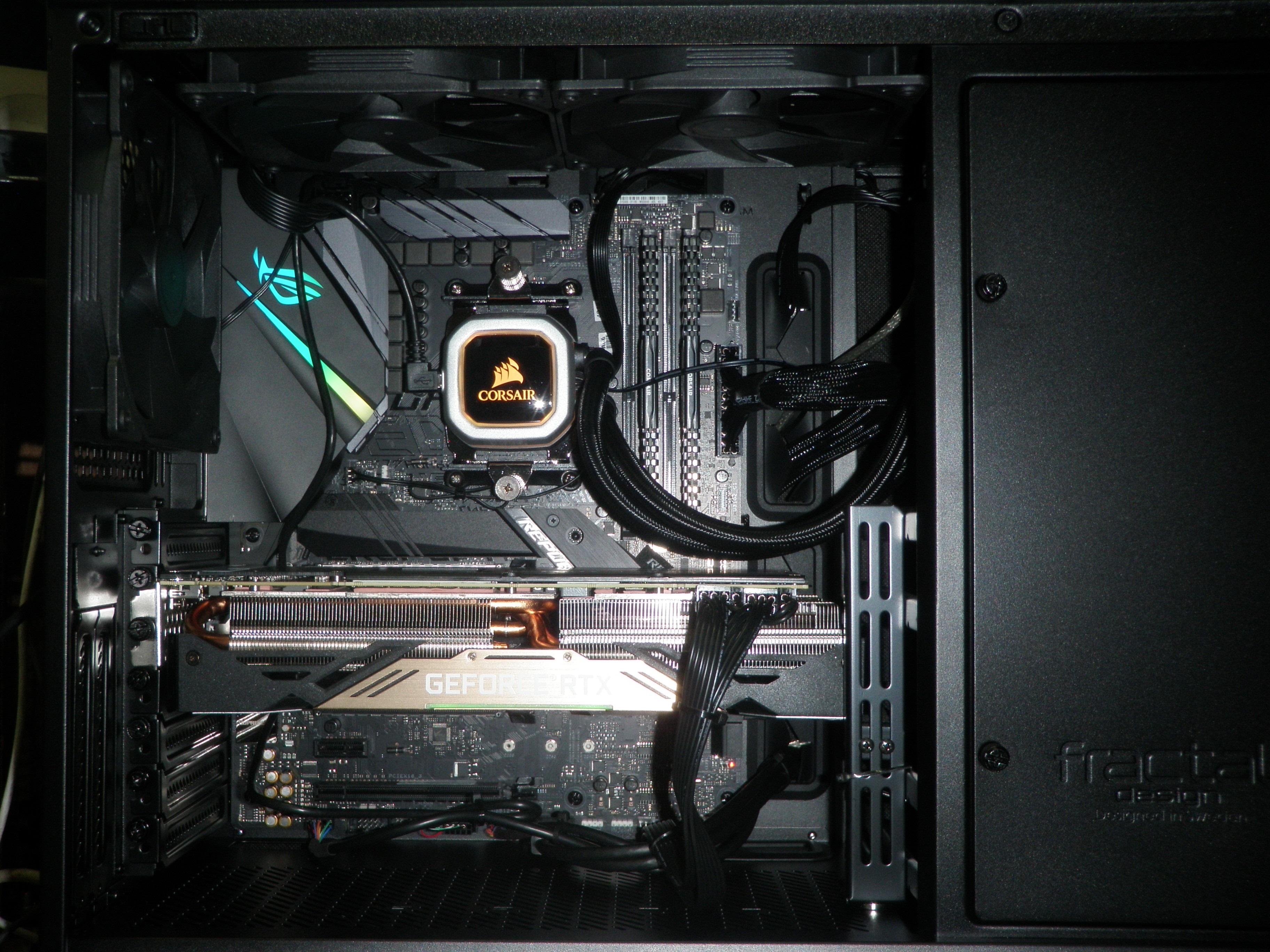

・CPUクーラー
Corsair H115i CW-9060027-WW(水冷式）
・マザーボード
ASUS ROG STRIX X470-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BKO

クリック

(2018/11/1)

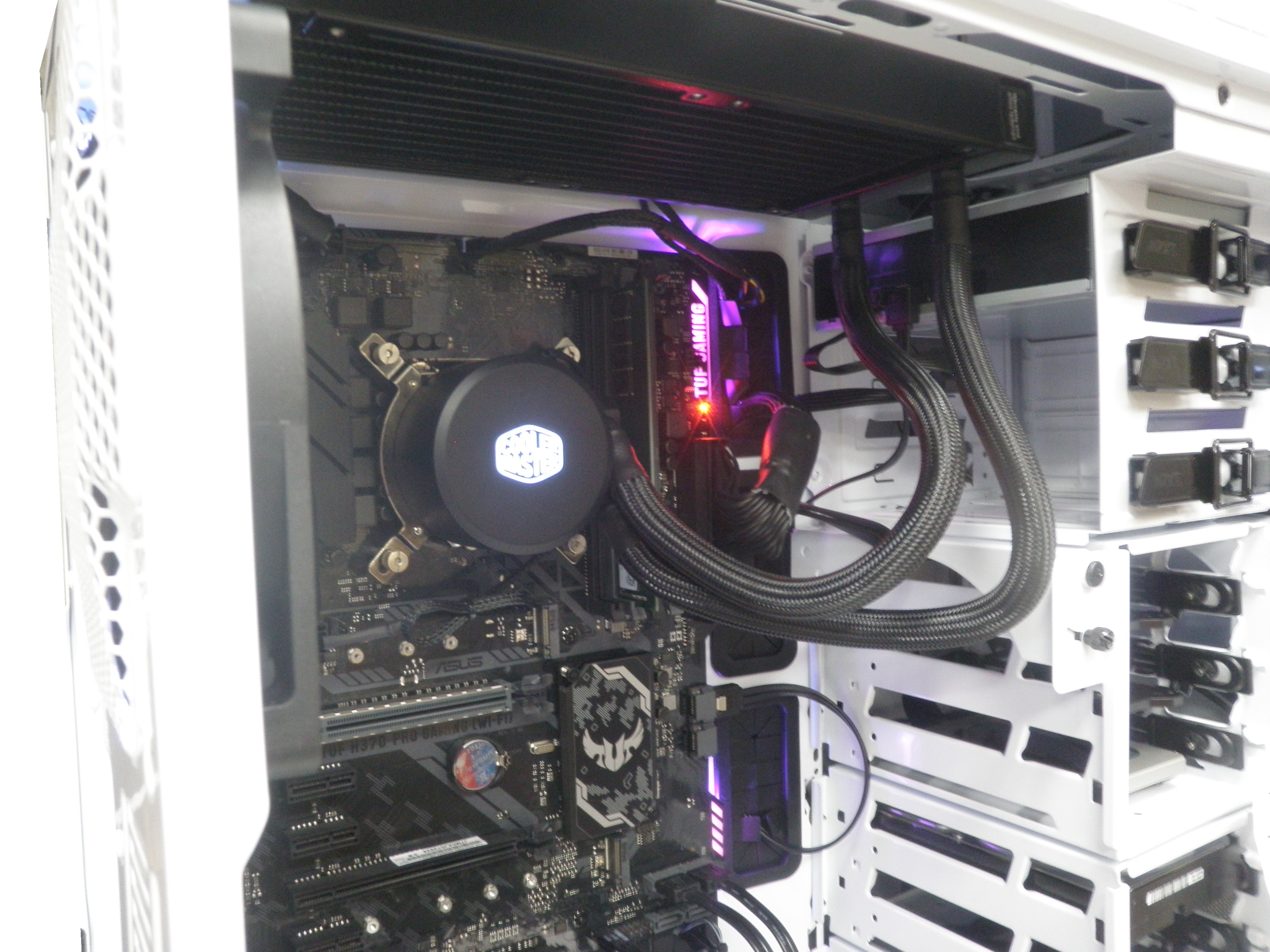

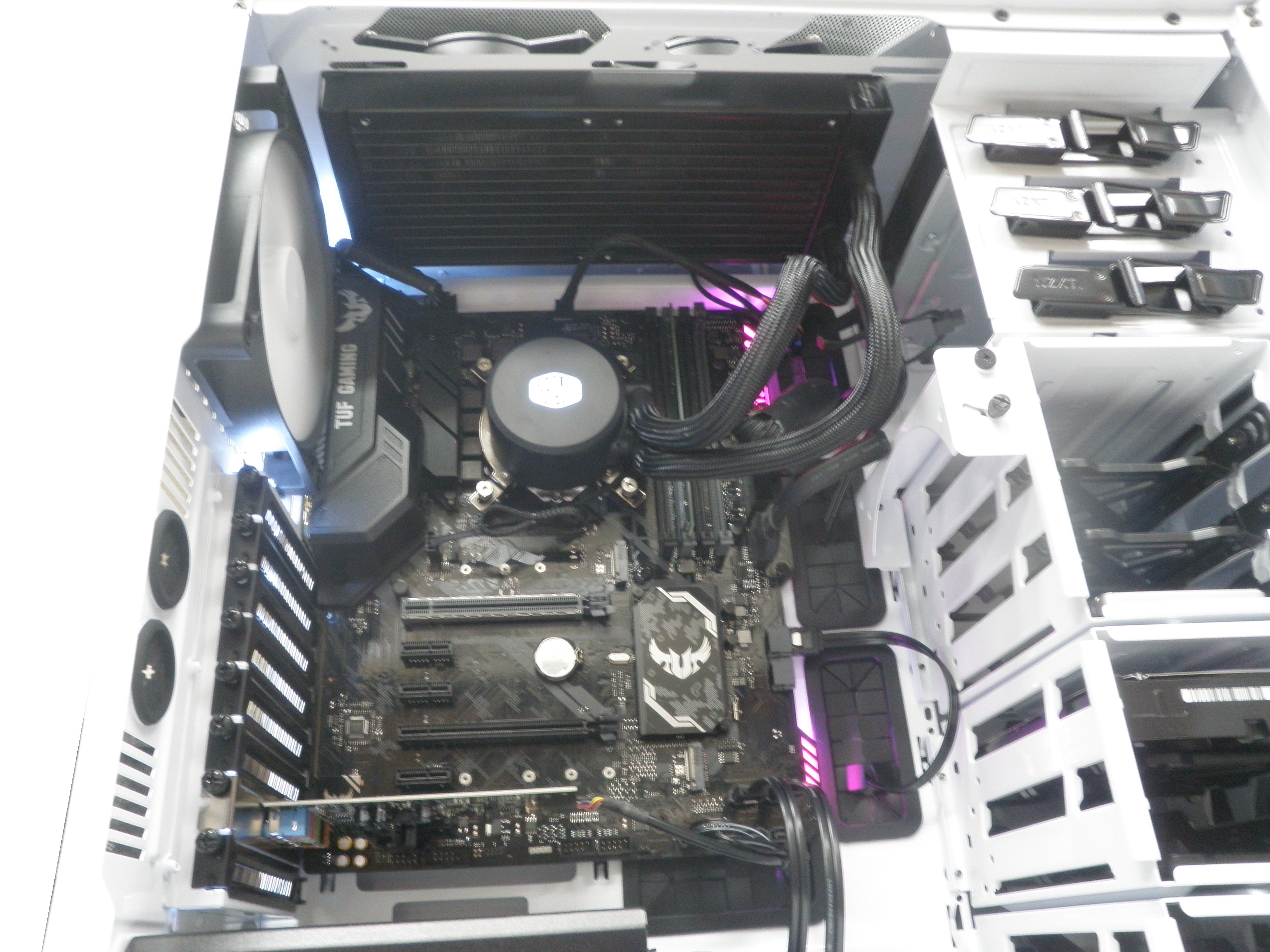

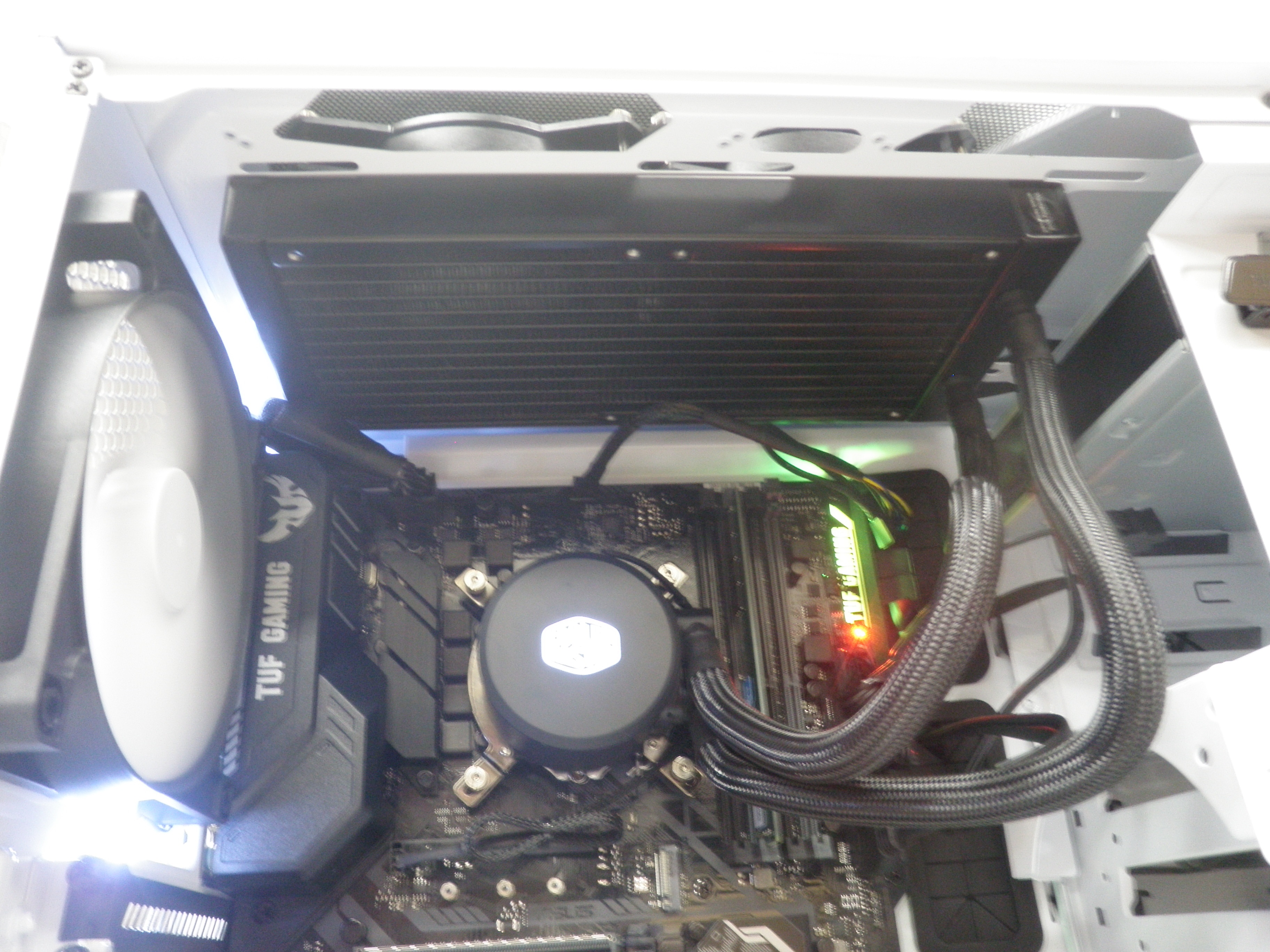

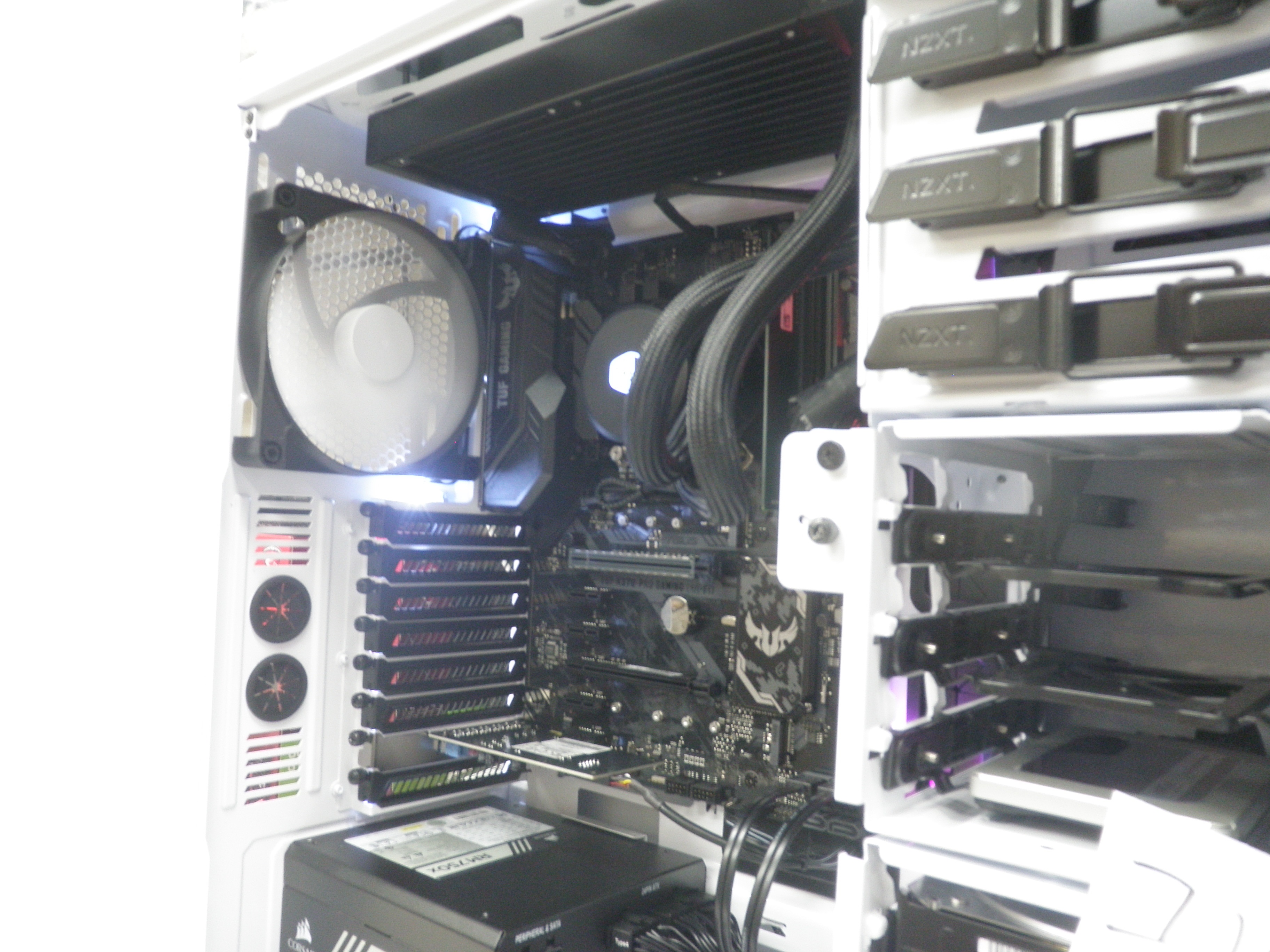

・CPUクーラー
Cooler MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式）
・マザーボード
ASUS TUF H370-PRO GAMING (WI-FI)
・筐体
NZXT PHANTOM530-WT

クリック

ラジエータに対して吹き付け向きに設置できませんでした。
吸い込み式。
実装は可能。
(2018/9/2)

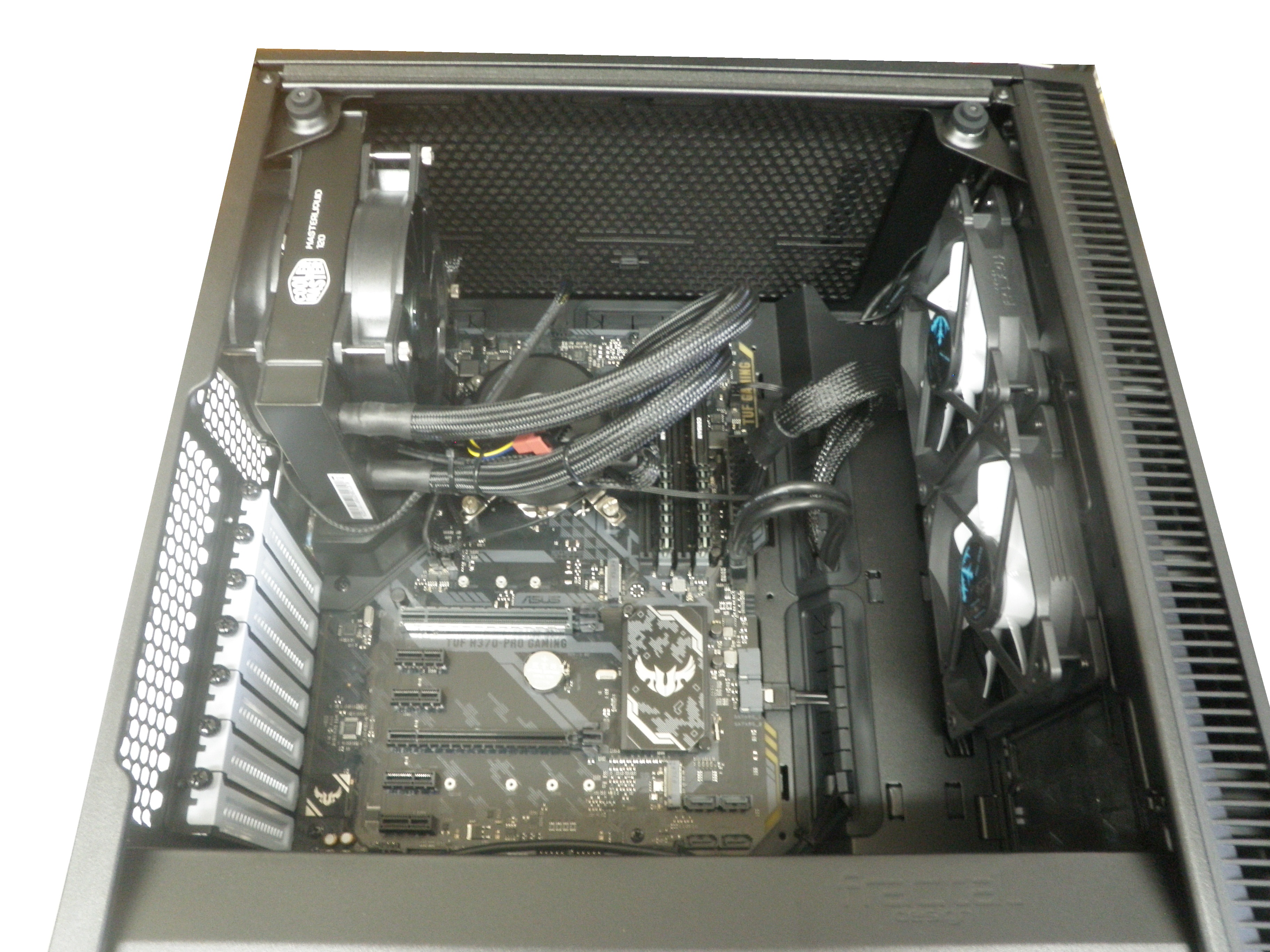

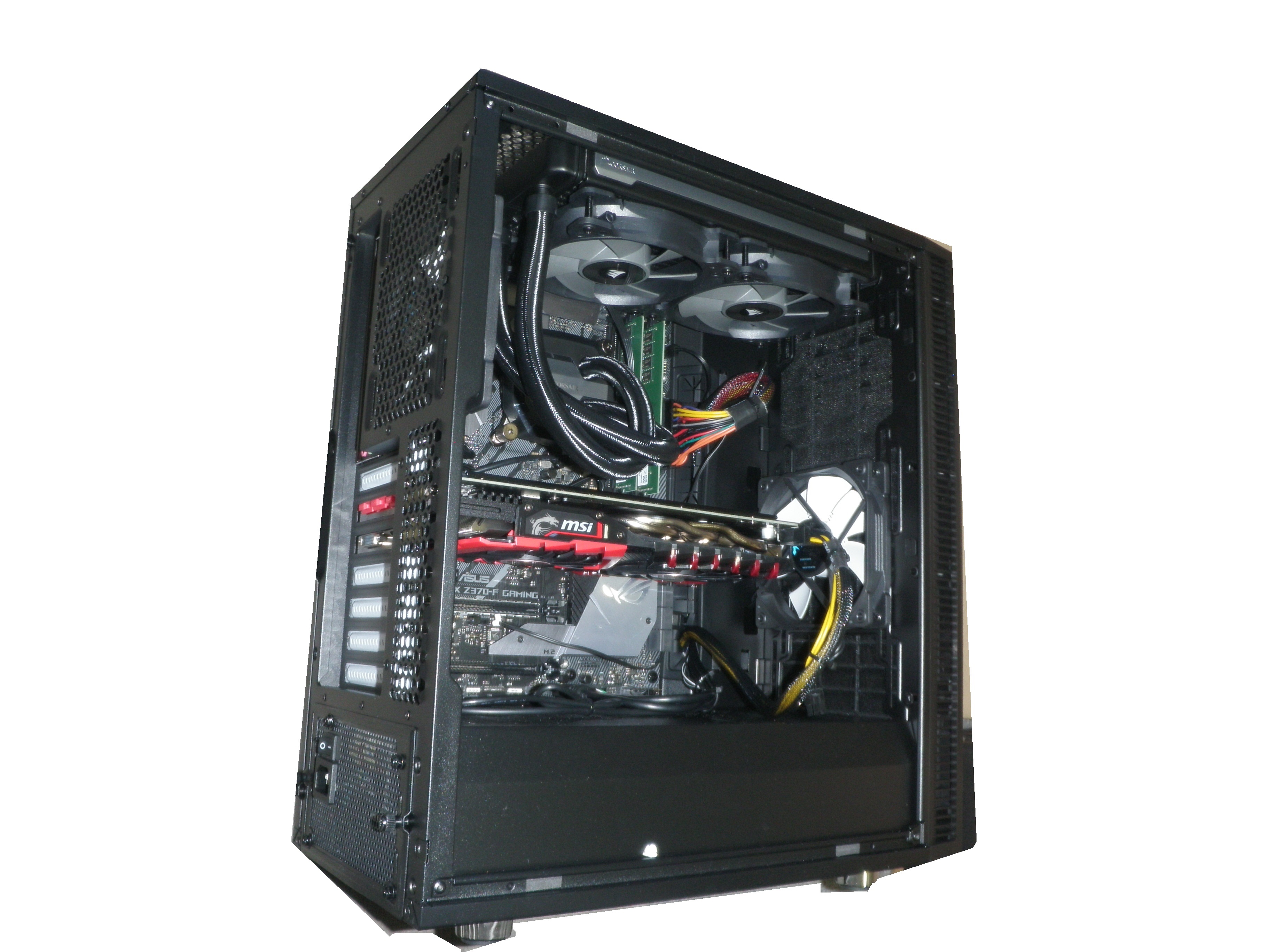

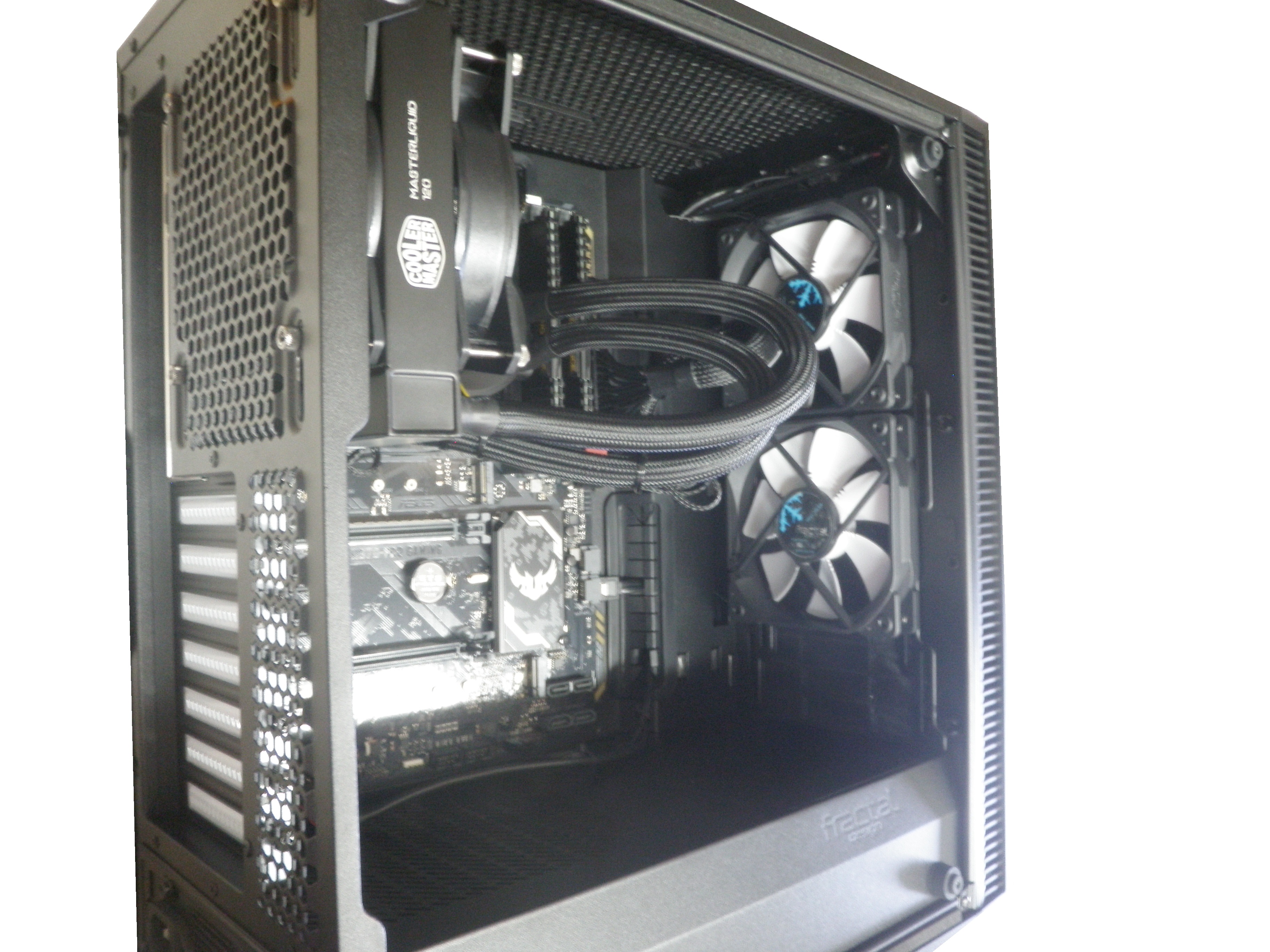

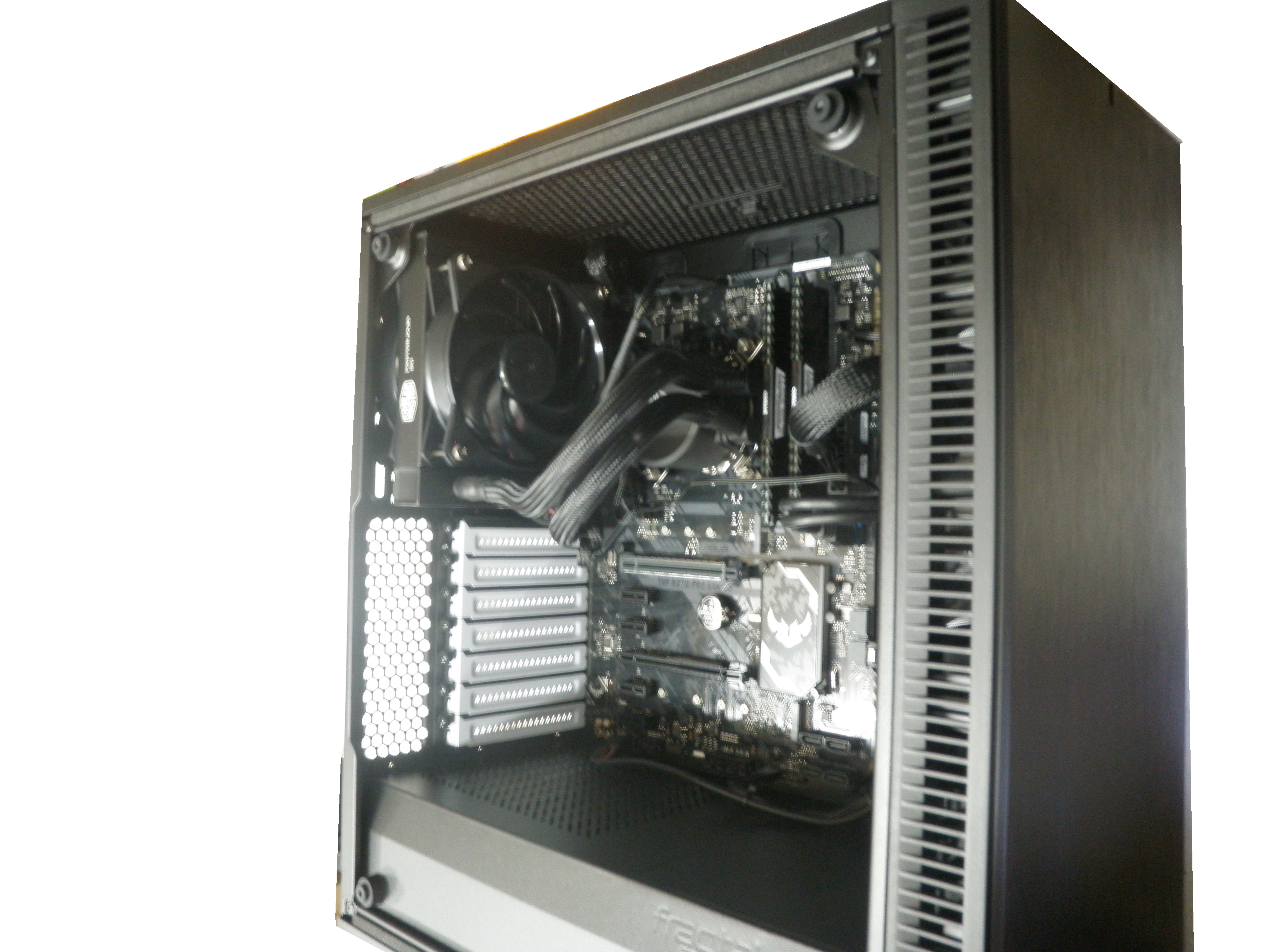

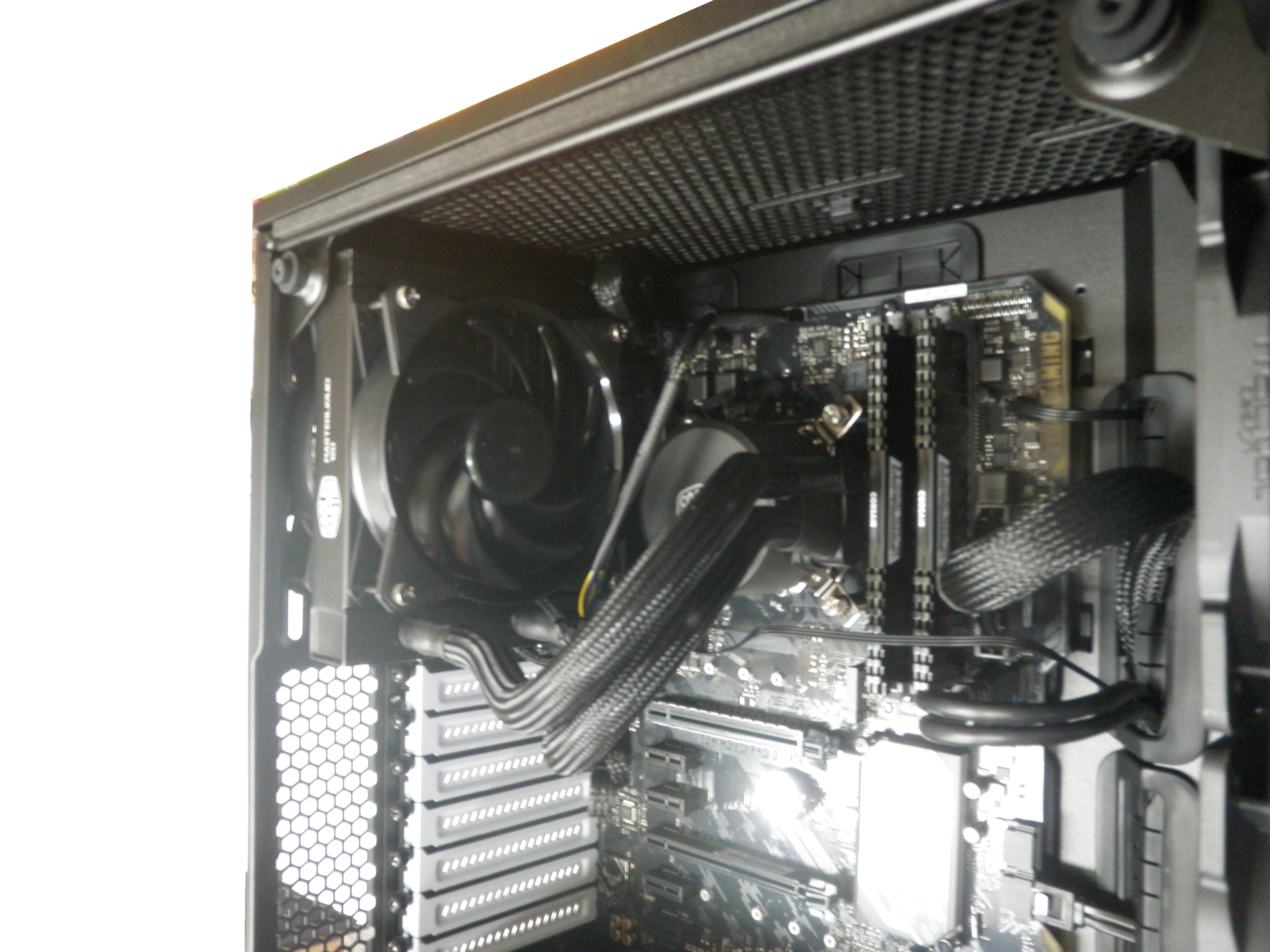

・CPUクーラー
Cooler MasterLiquid Lite 120 MLX-D12M-A20PW-R1
・マザーボード
ASUS TUF H370-PRO GAMING
・筐体
Define C FD-CA-DEF-C-BK-TG

クリック

当CPUクーラーにはファン二個付属くしておりますのでラジエータはサンドイッチ式となります
その為既存のリアファンはフロントへ移動致しました
（2018/8/9）

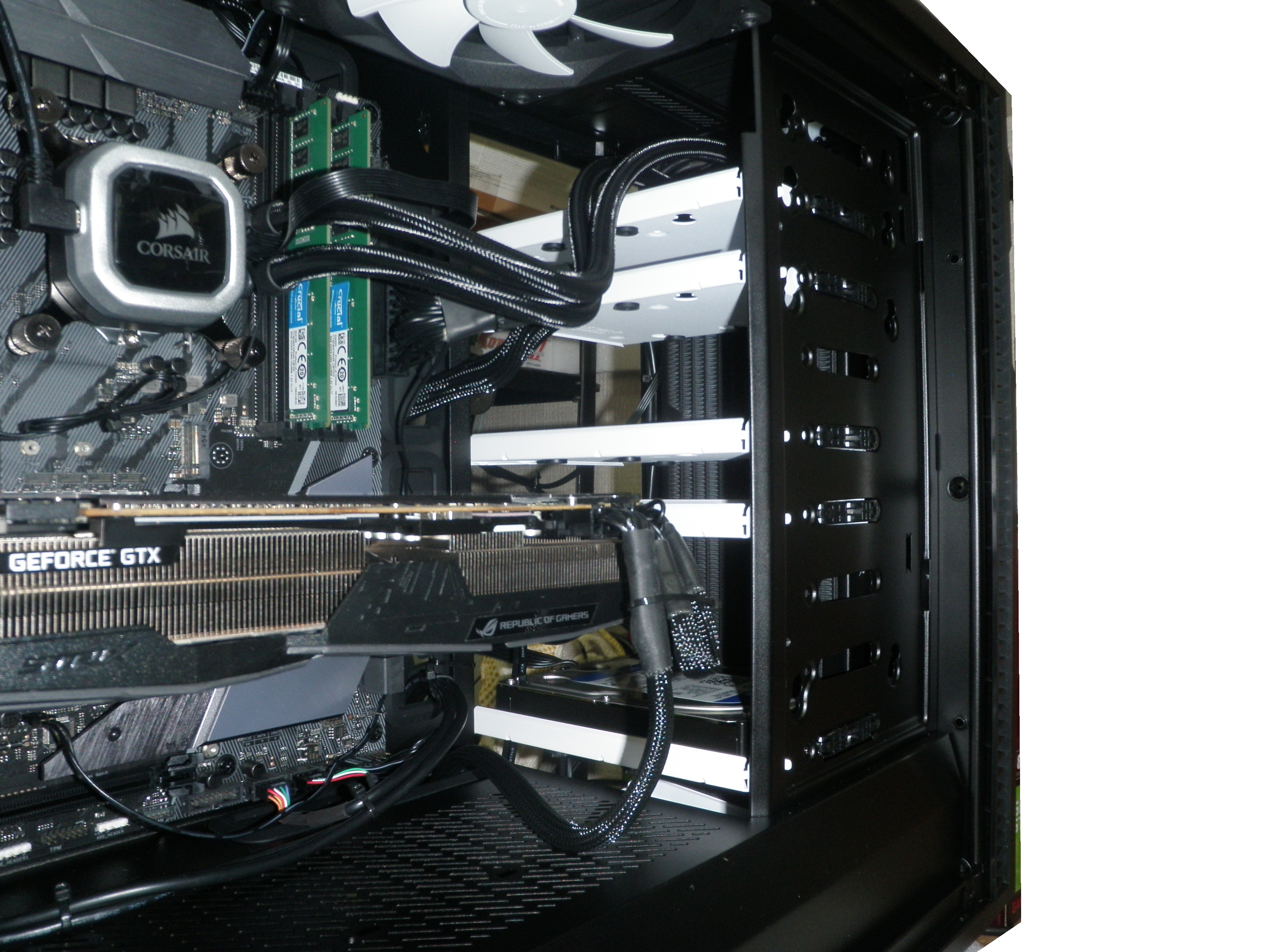

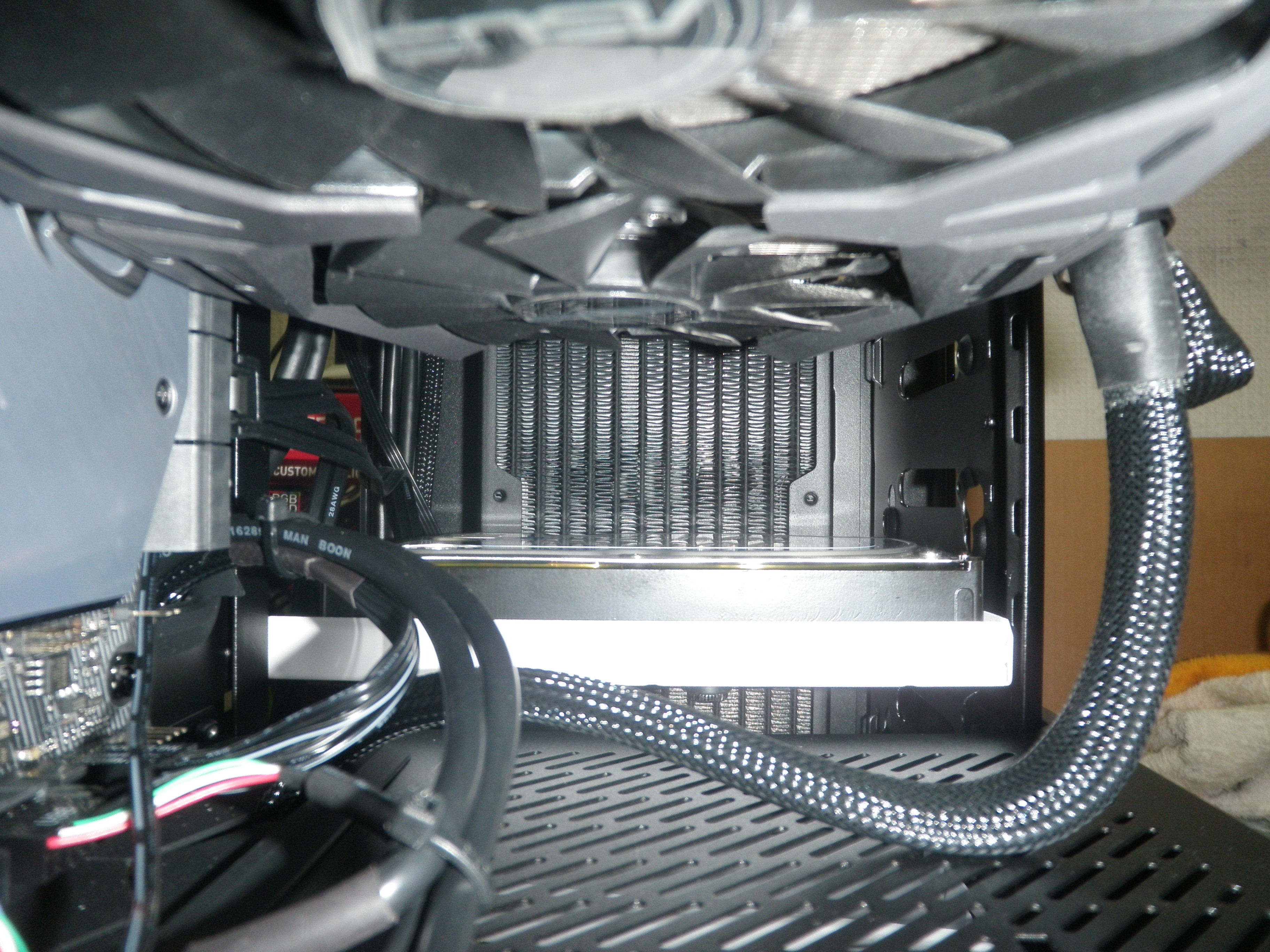

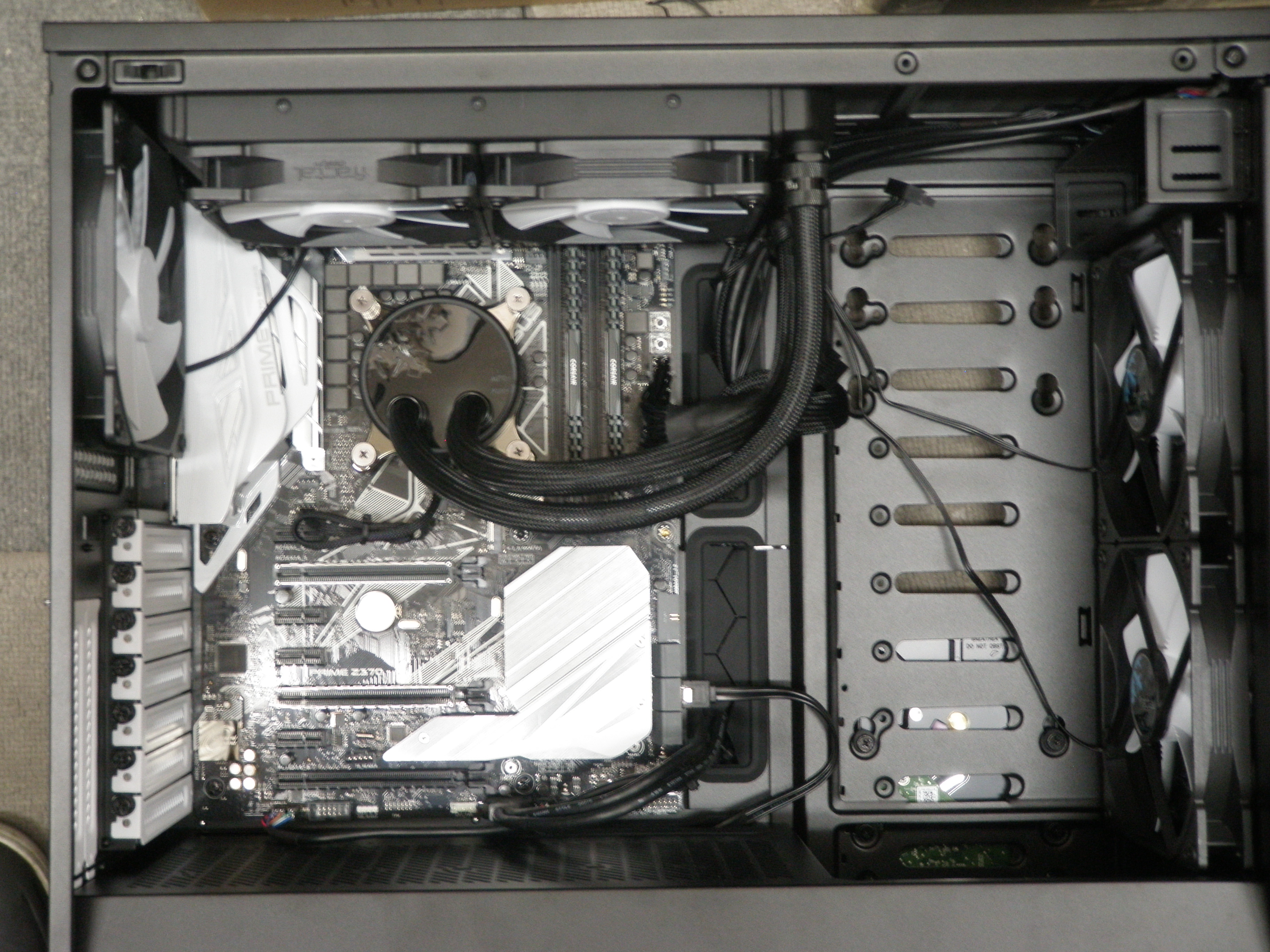

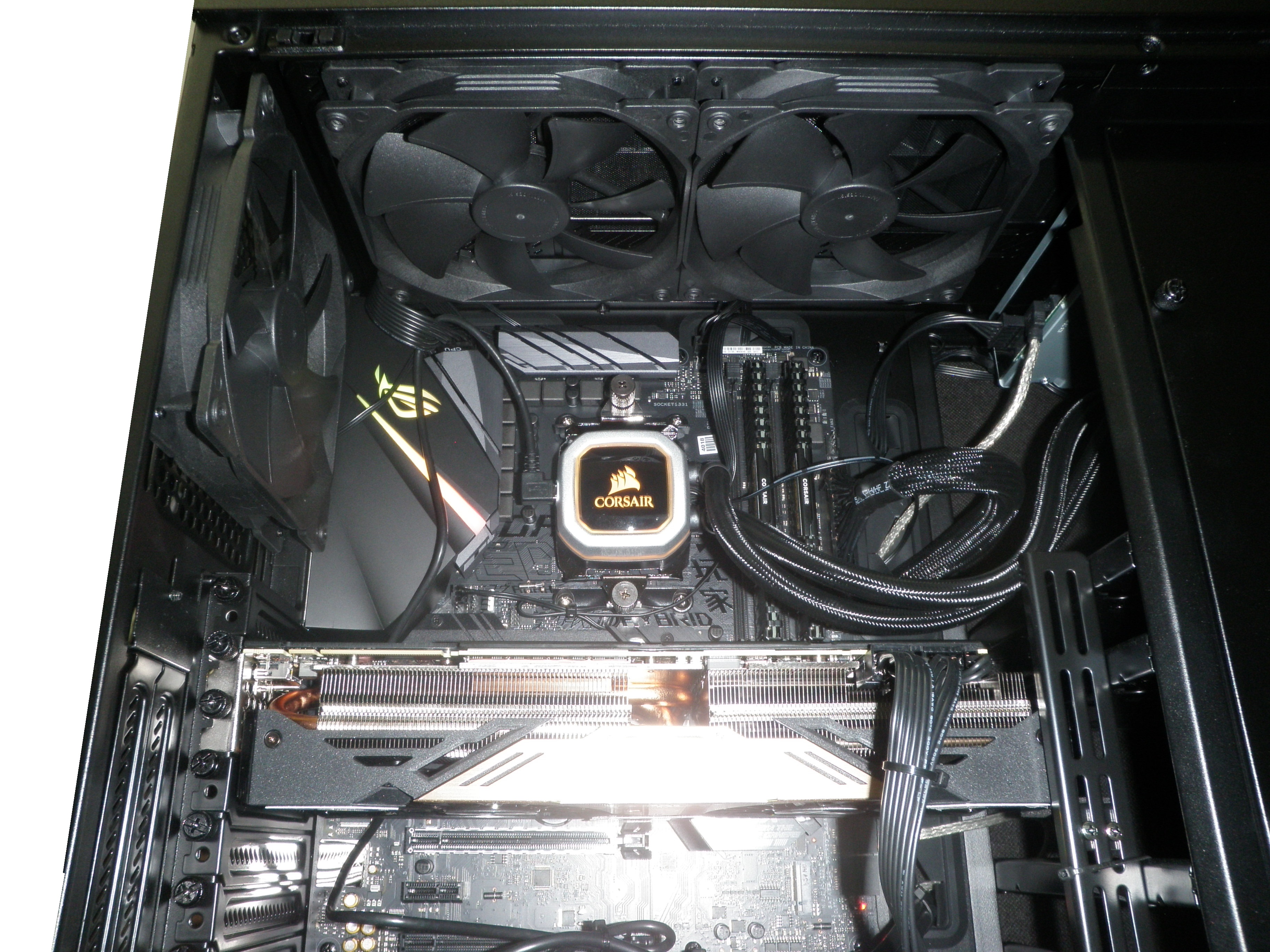

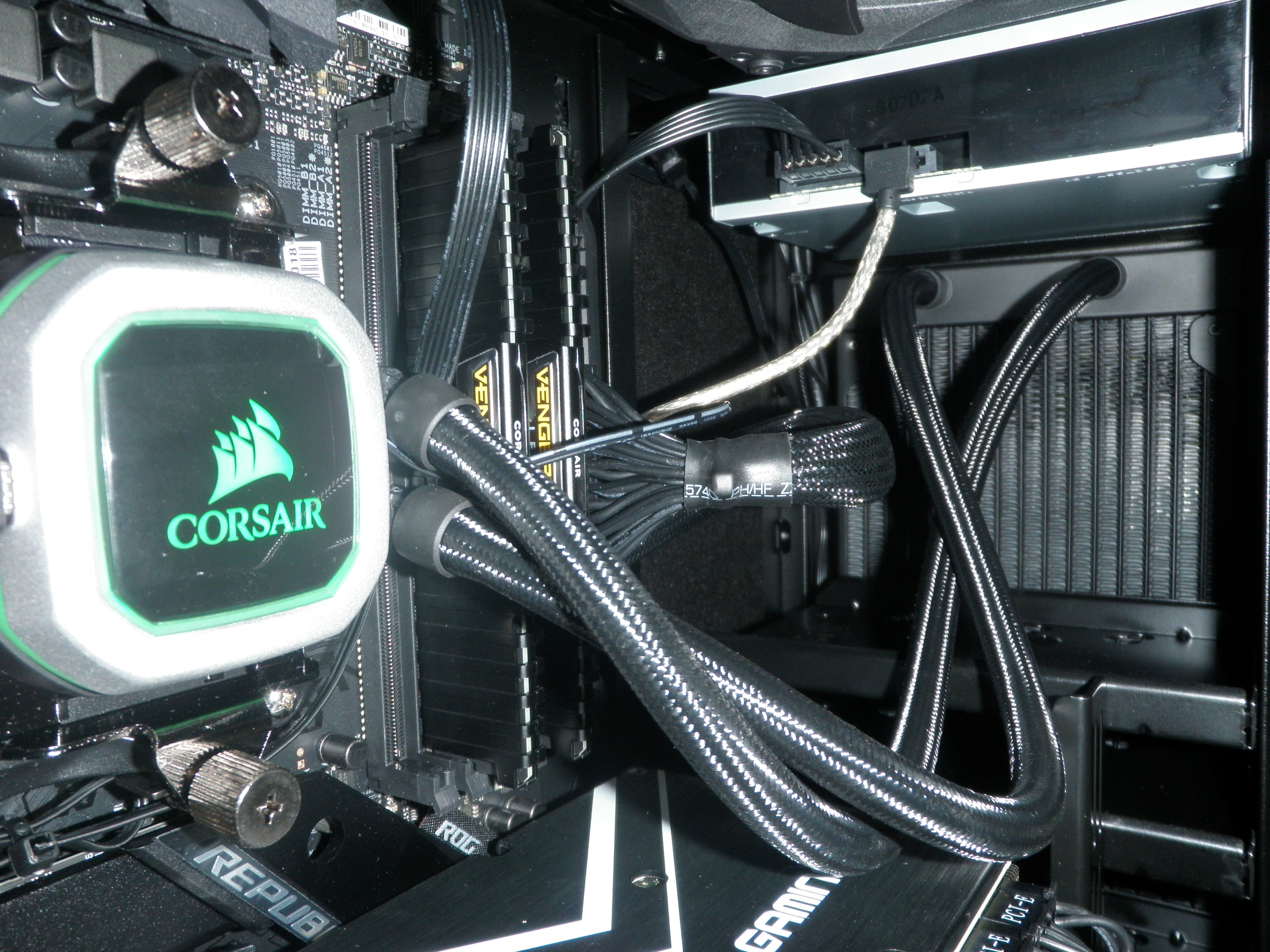

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW 36cm
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BK-TG

クリック

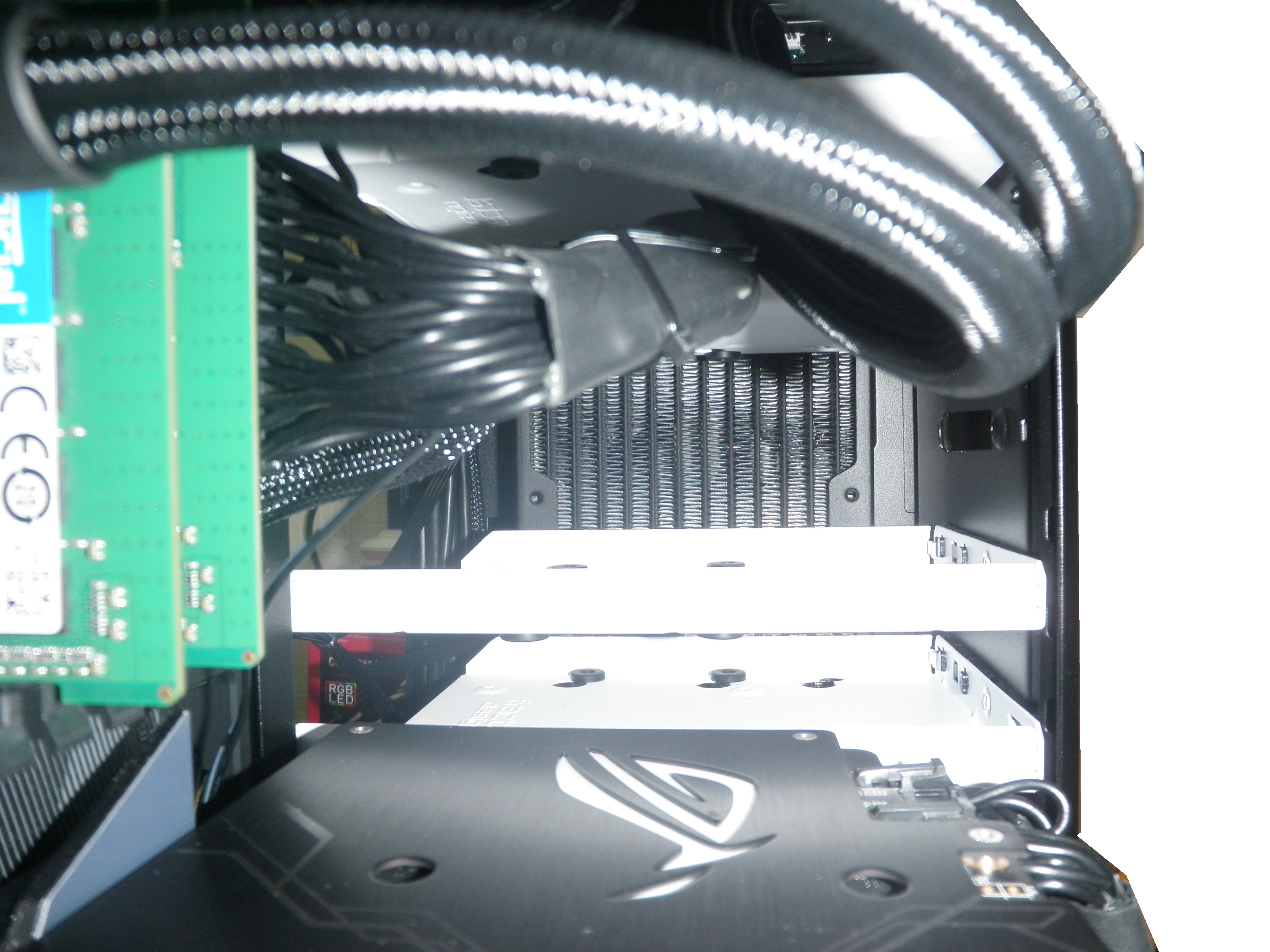

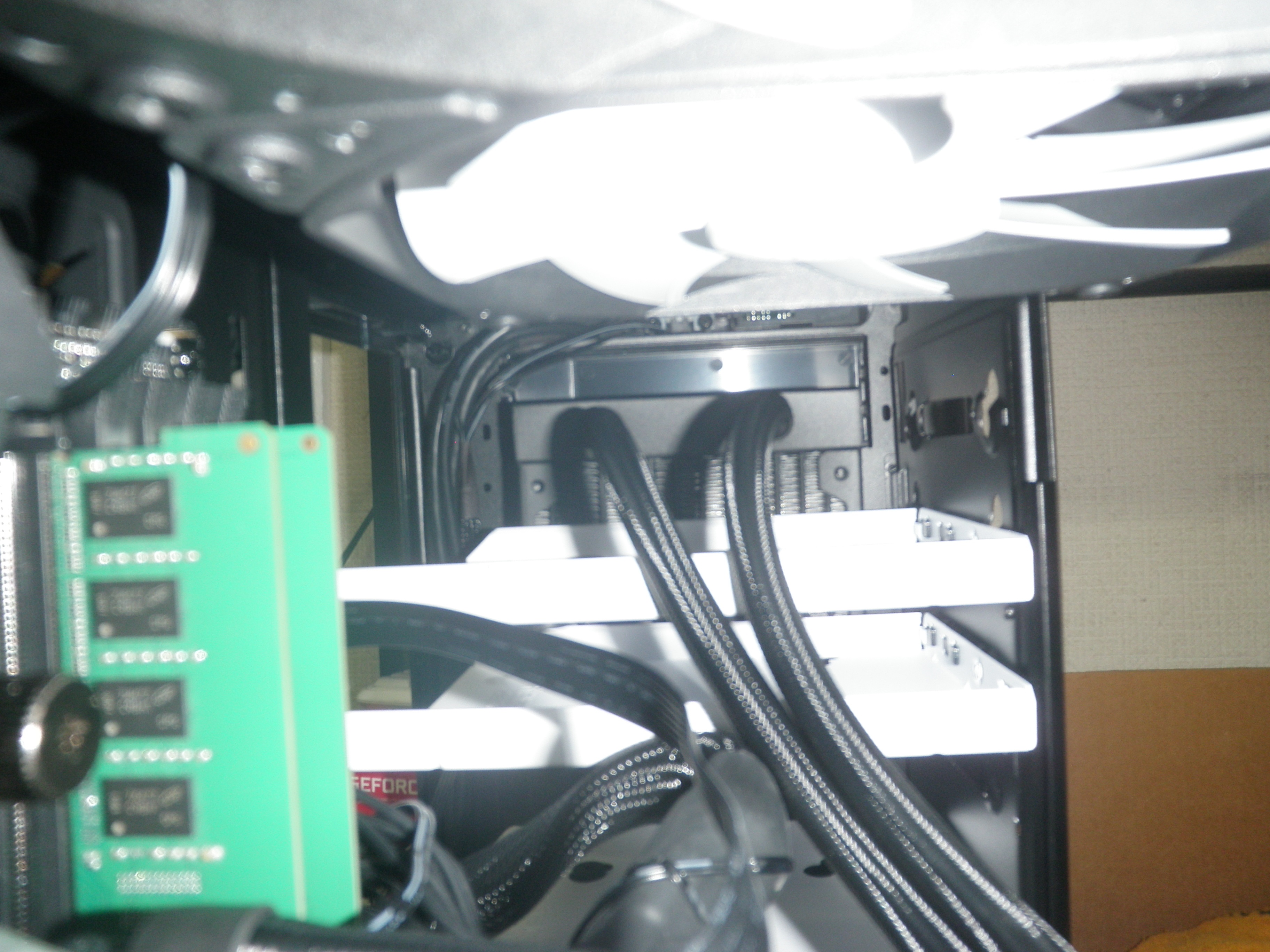

少し見ずらいですがイメージがおわかりいたけると思います。。
当水冷式は36cmラジジェータなのでフロント設置が多くなります。

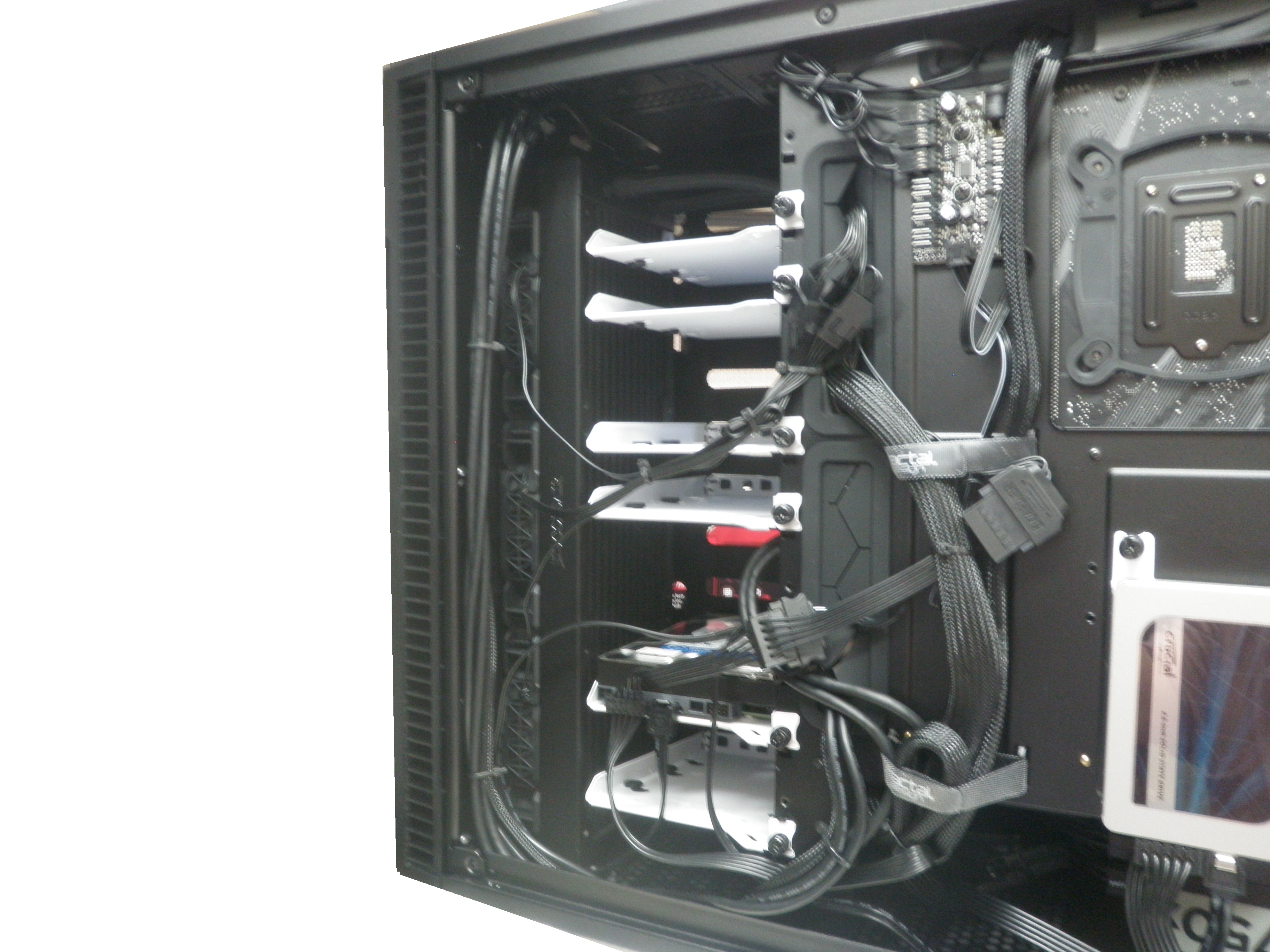

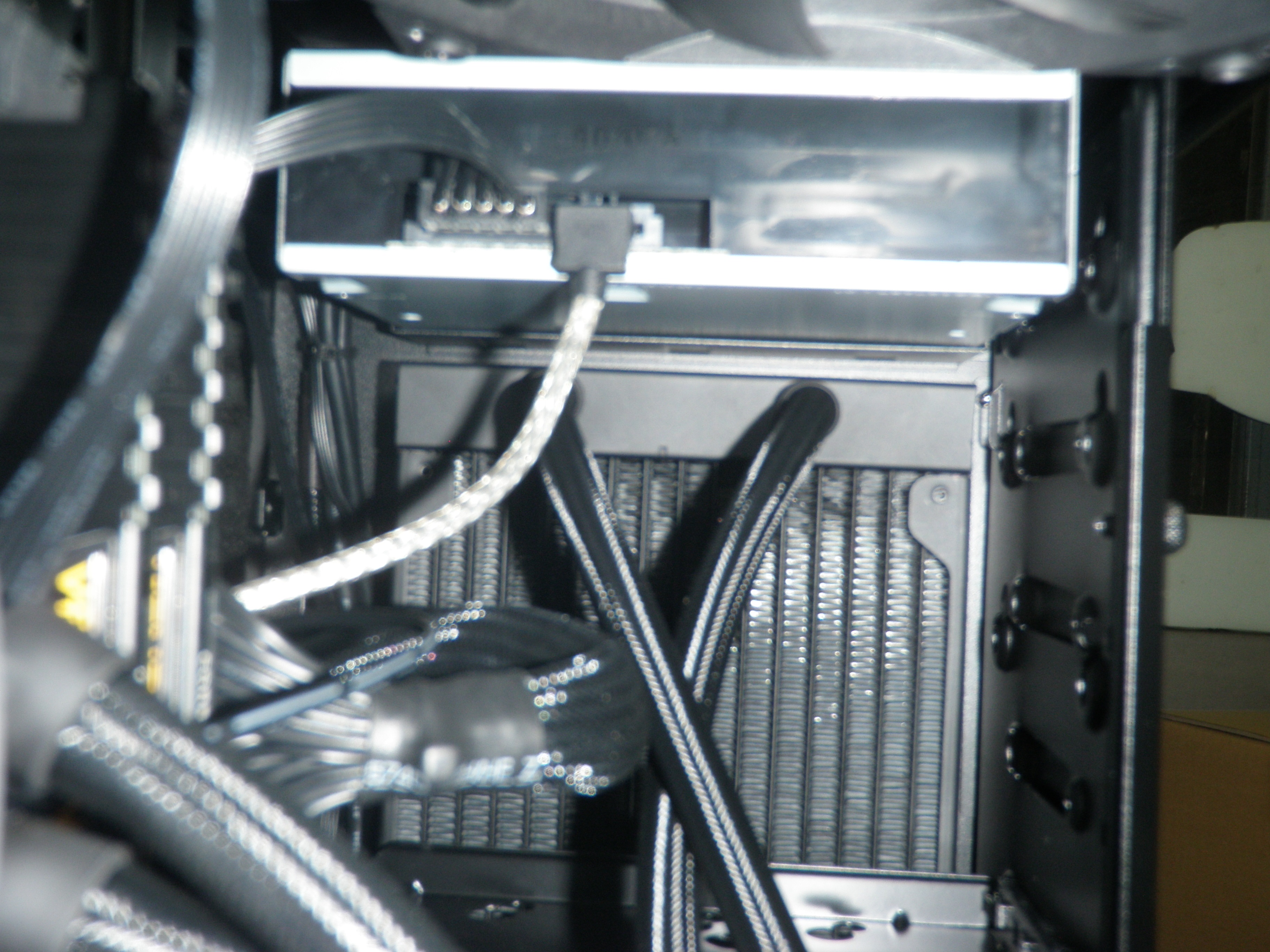

5インチのシャドウベイ（白い色のが枠5個見えます）は外すことが可能です。※5番目の写真
エアフローを考えれば必要なもの以外取り外すことをお奨めいたします。

（2018/8/9）

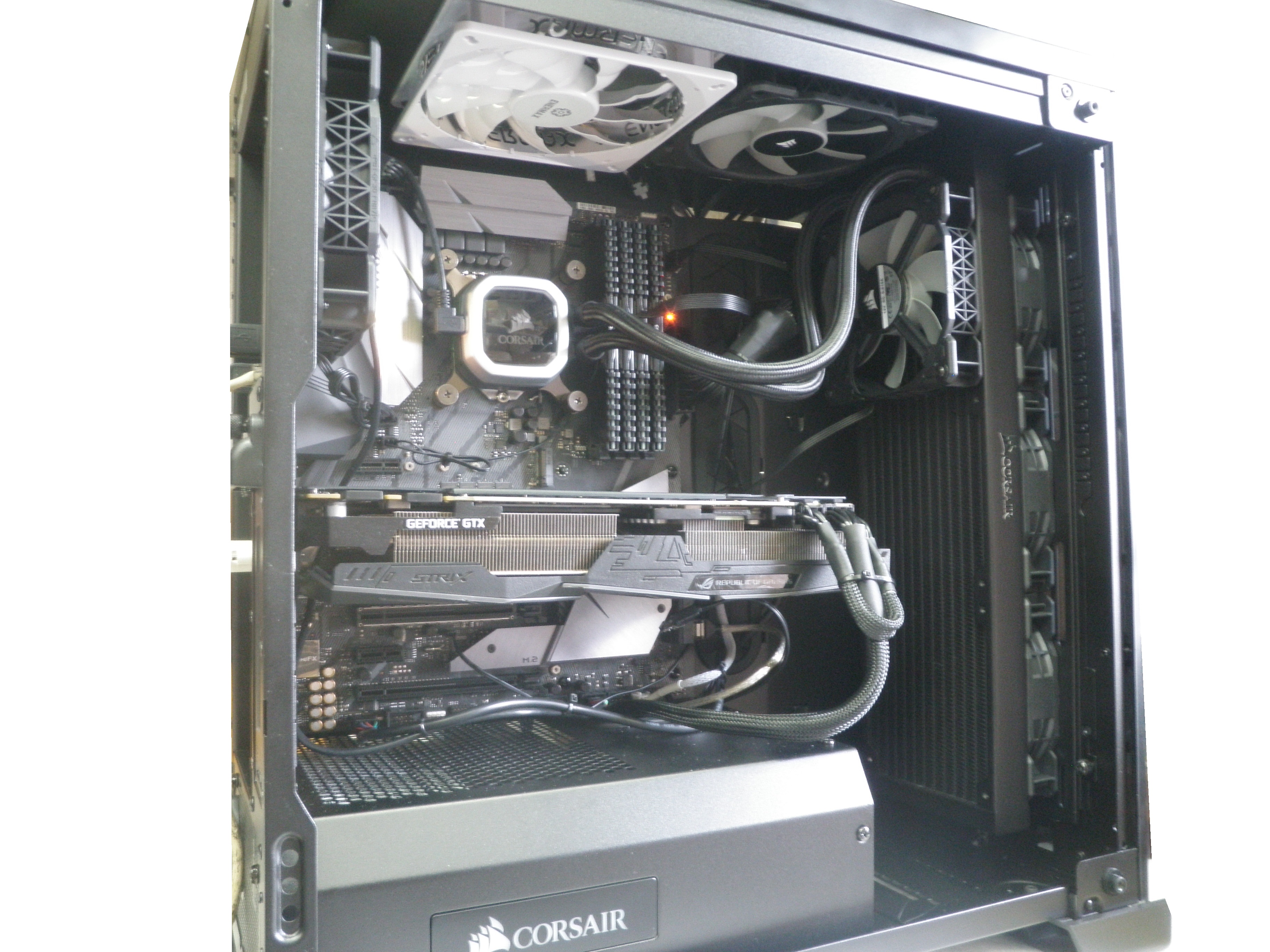

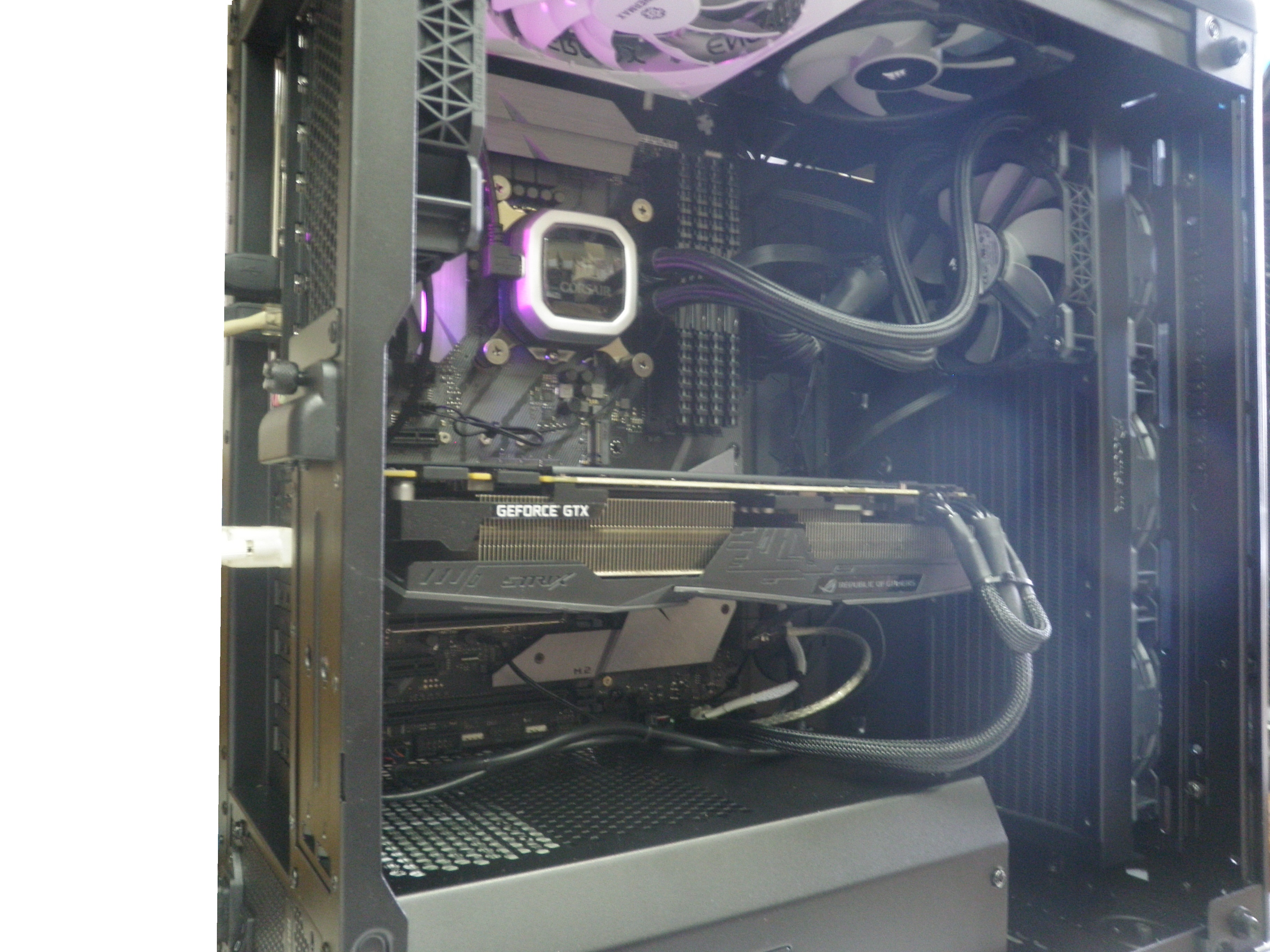

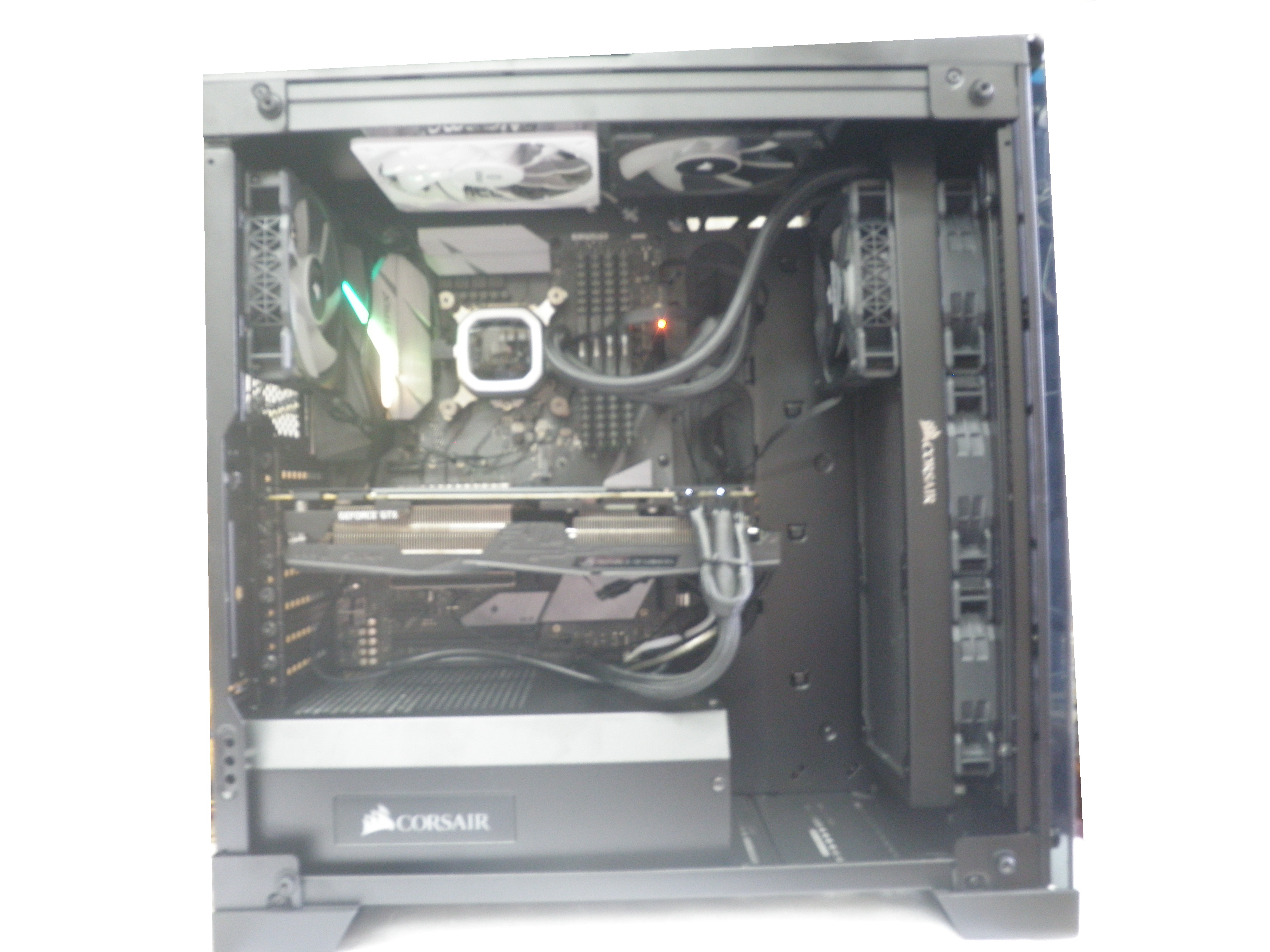

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW 36cm
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB Mirror Black CC-9011126-WW

クリック

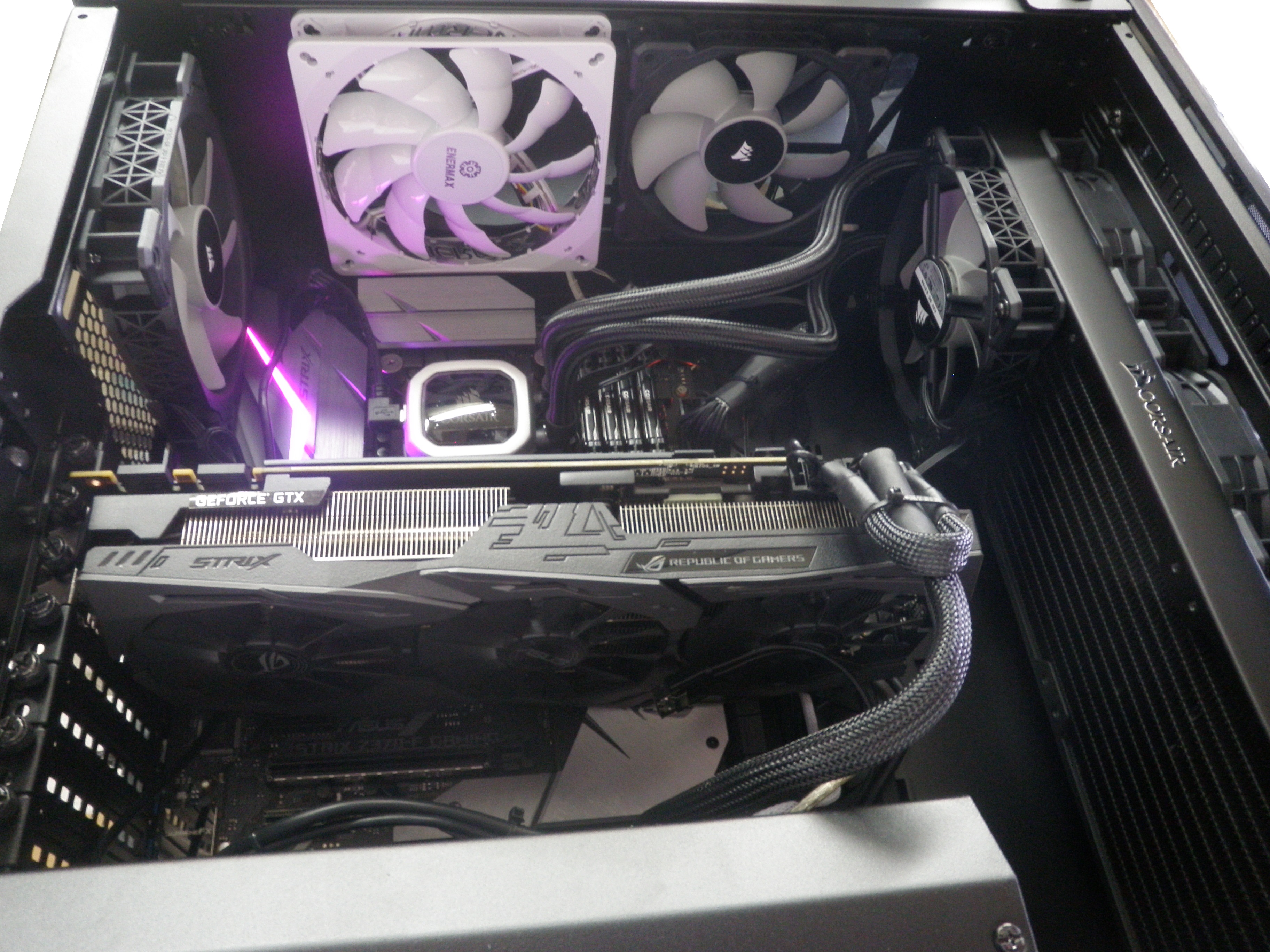

トップのホワイトファンはオプションです。
トップのブラックファンはフロントから移動したものです。
フロントのブラックファンもフロントから移動したものです。
（2018/8/8）

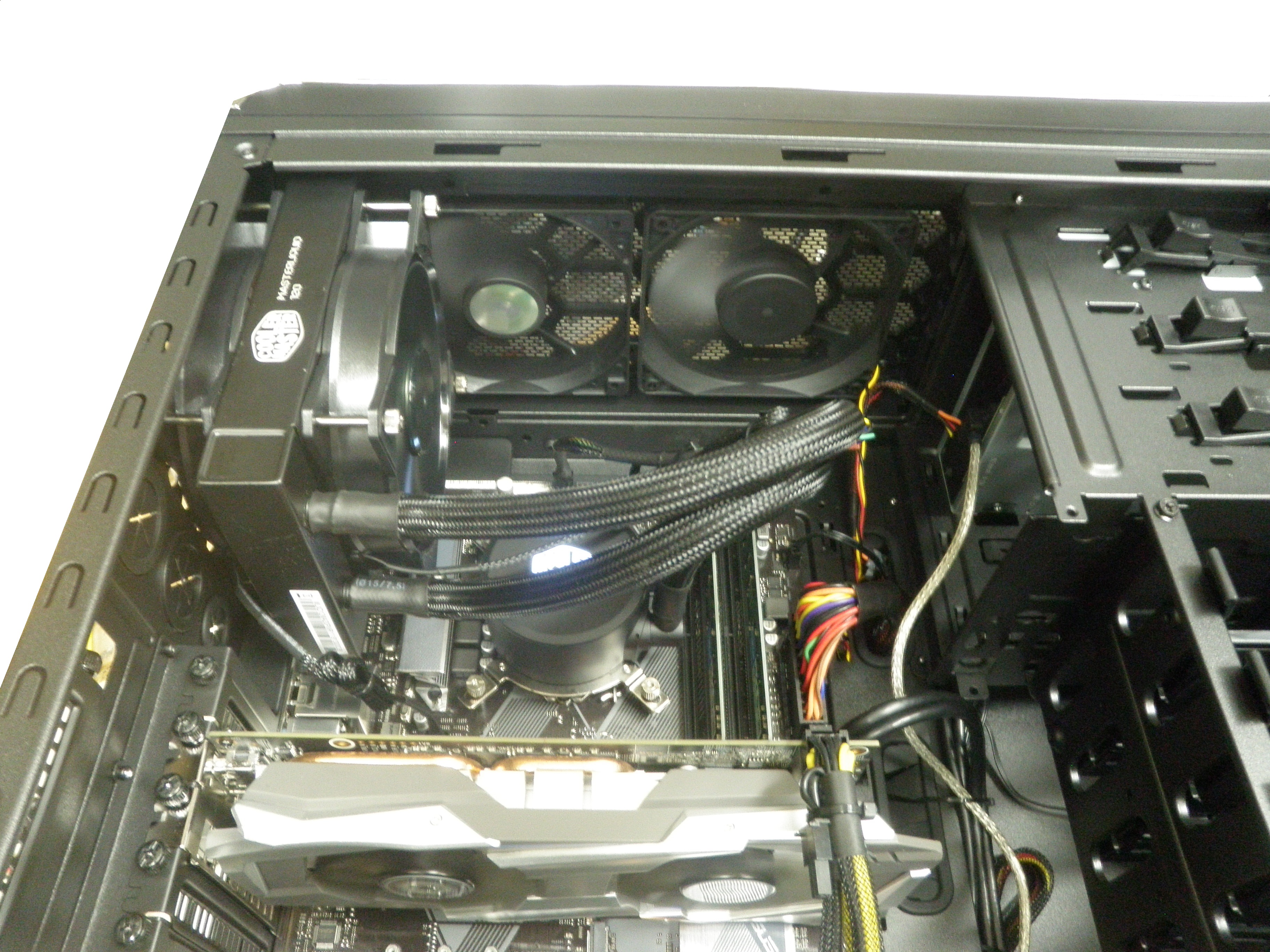

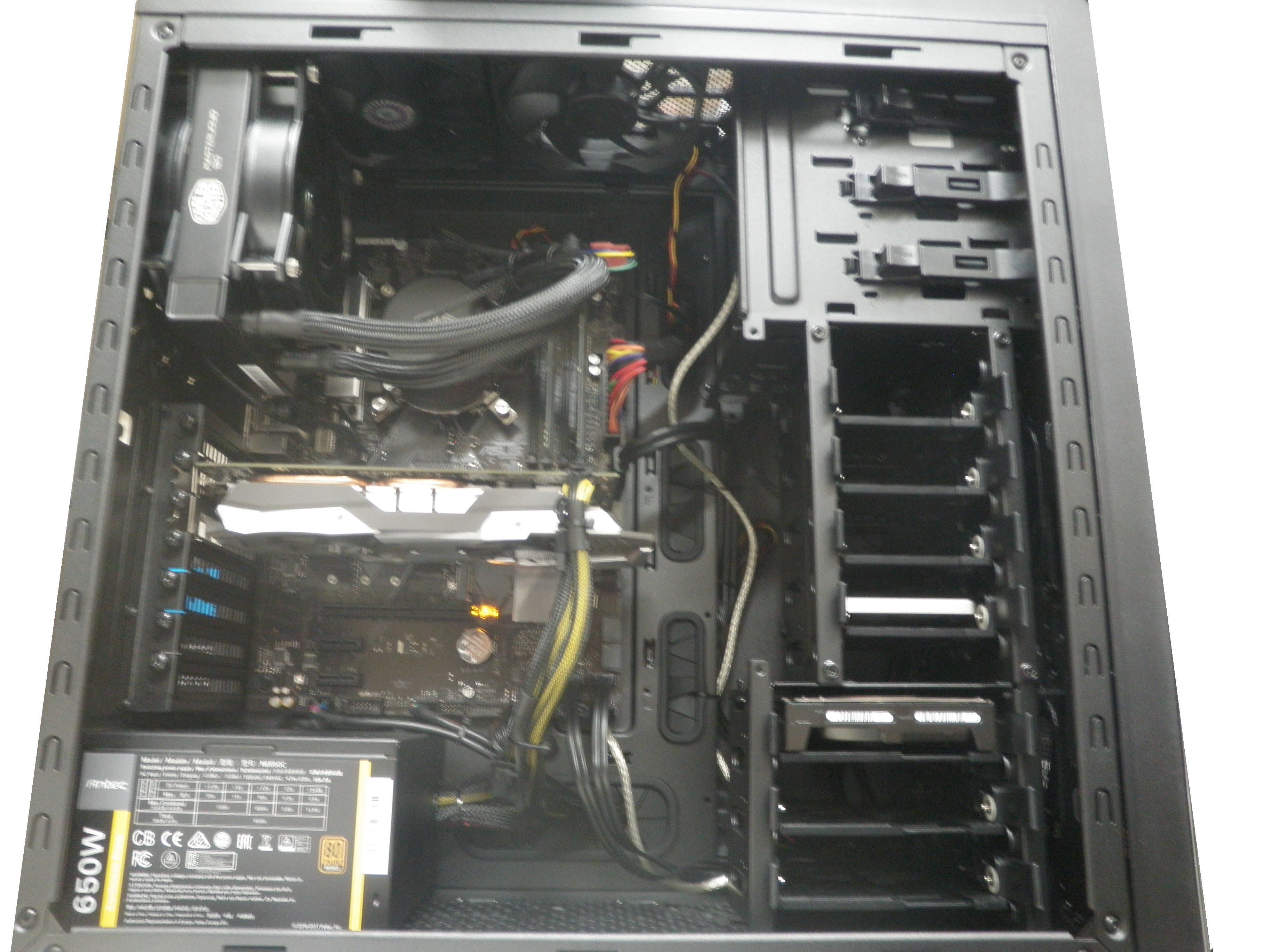

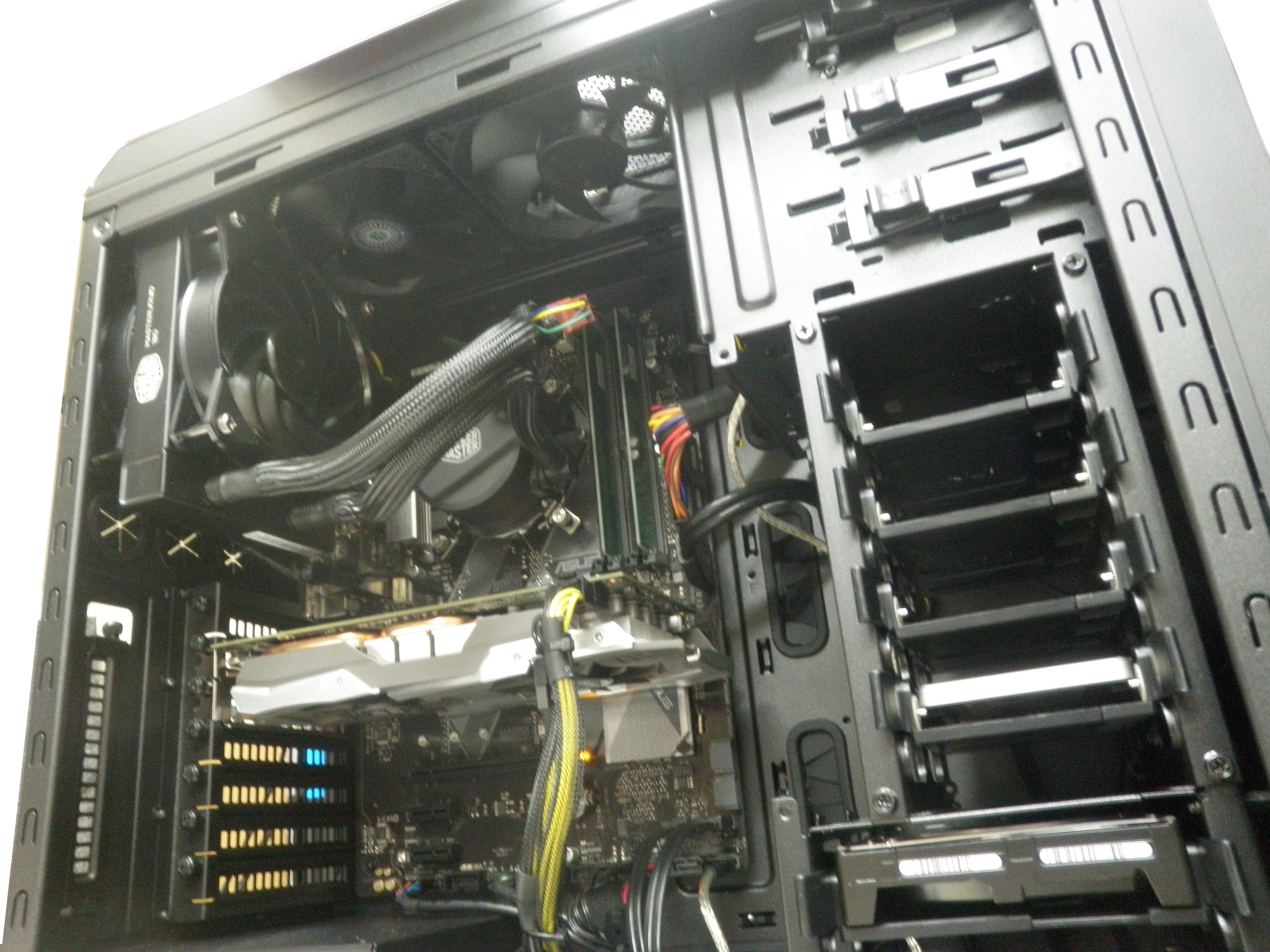

・CPUクーラー
Cooler MasterLiquid 120 MLX-D12M-A20PW-R1
・マザーボード
ASUS PRIME H370-A
・筐体
Cooler Master CM 690 III CMS-693-KKN1-JP

クリック

（2018/7/25）

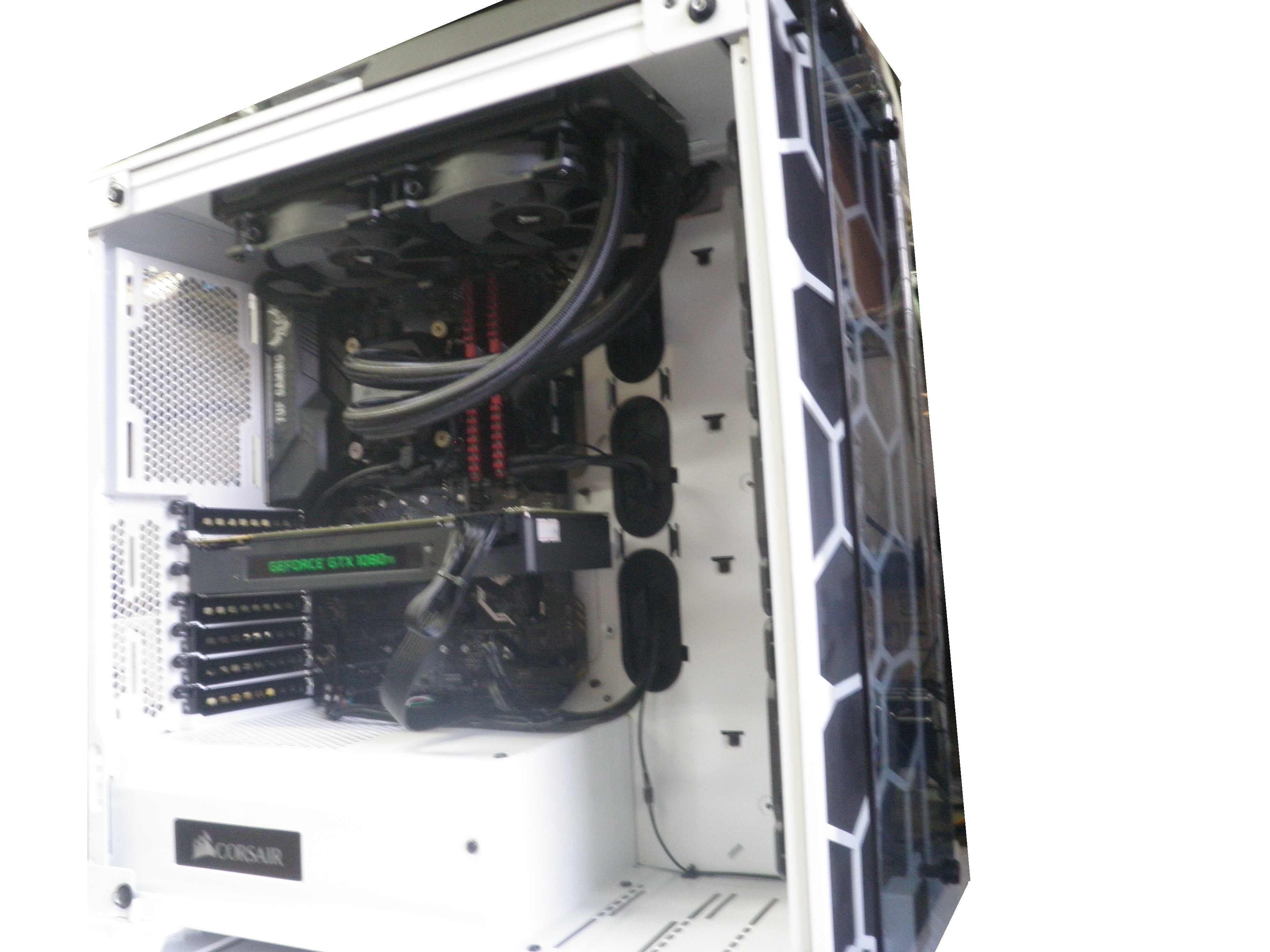

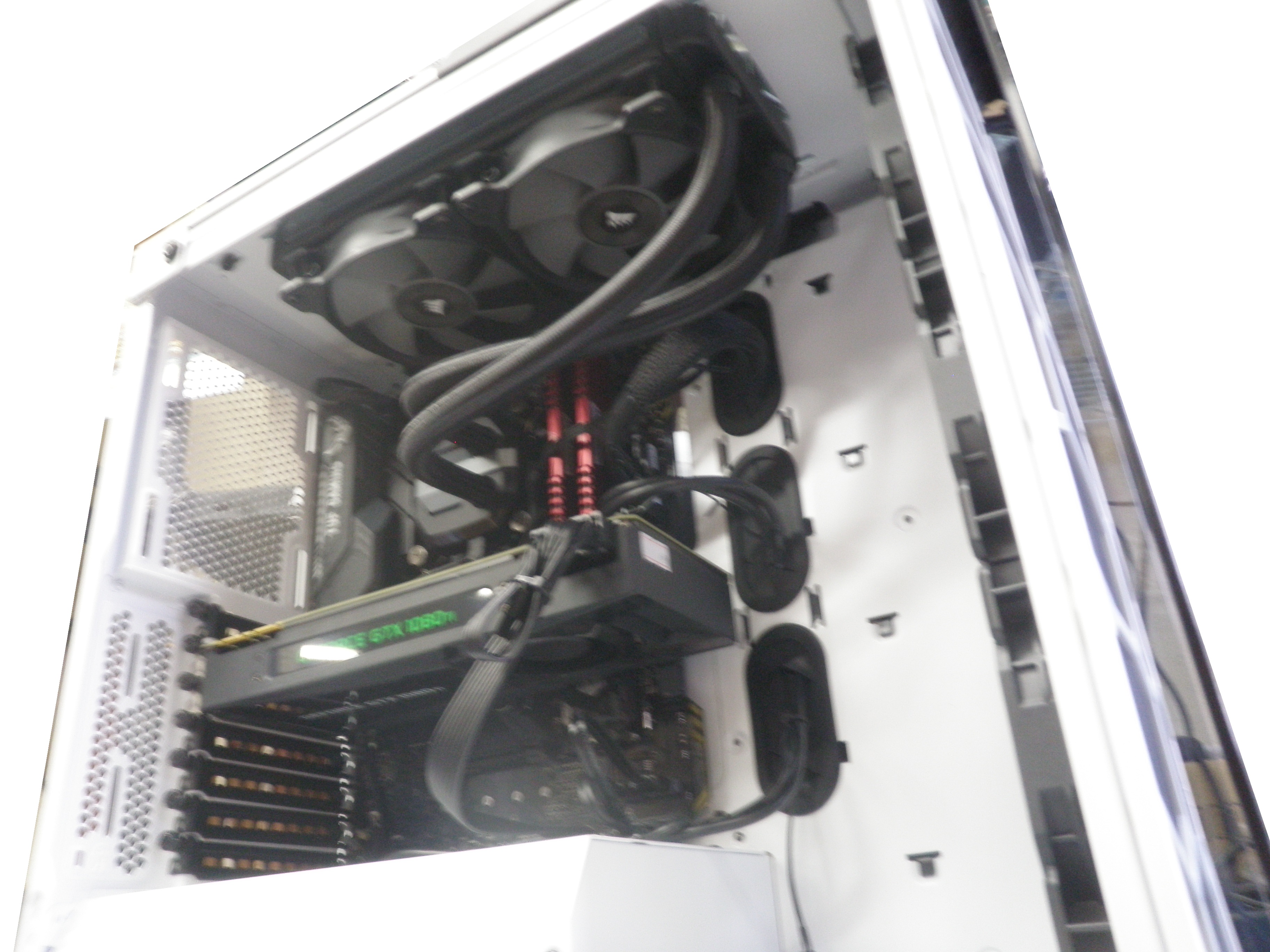

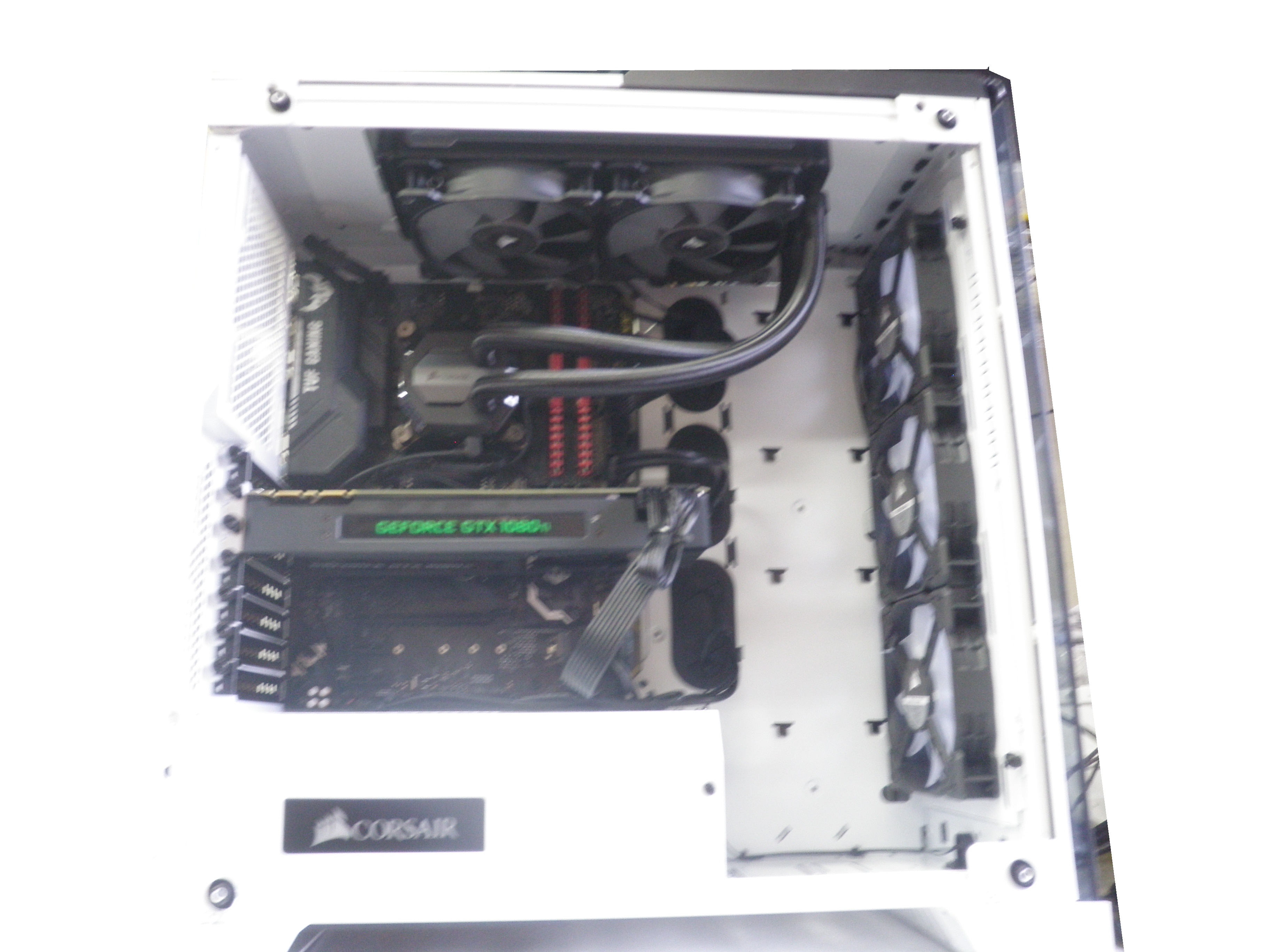

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS TUF H370-PRO GAMING
・筐体
CORSAIR 570X RGB CC-9011110-WW WHITE

クリック

CASEは既出ですが当マザーボードでは初です。
（2018/7/18）

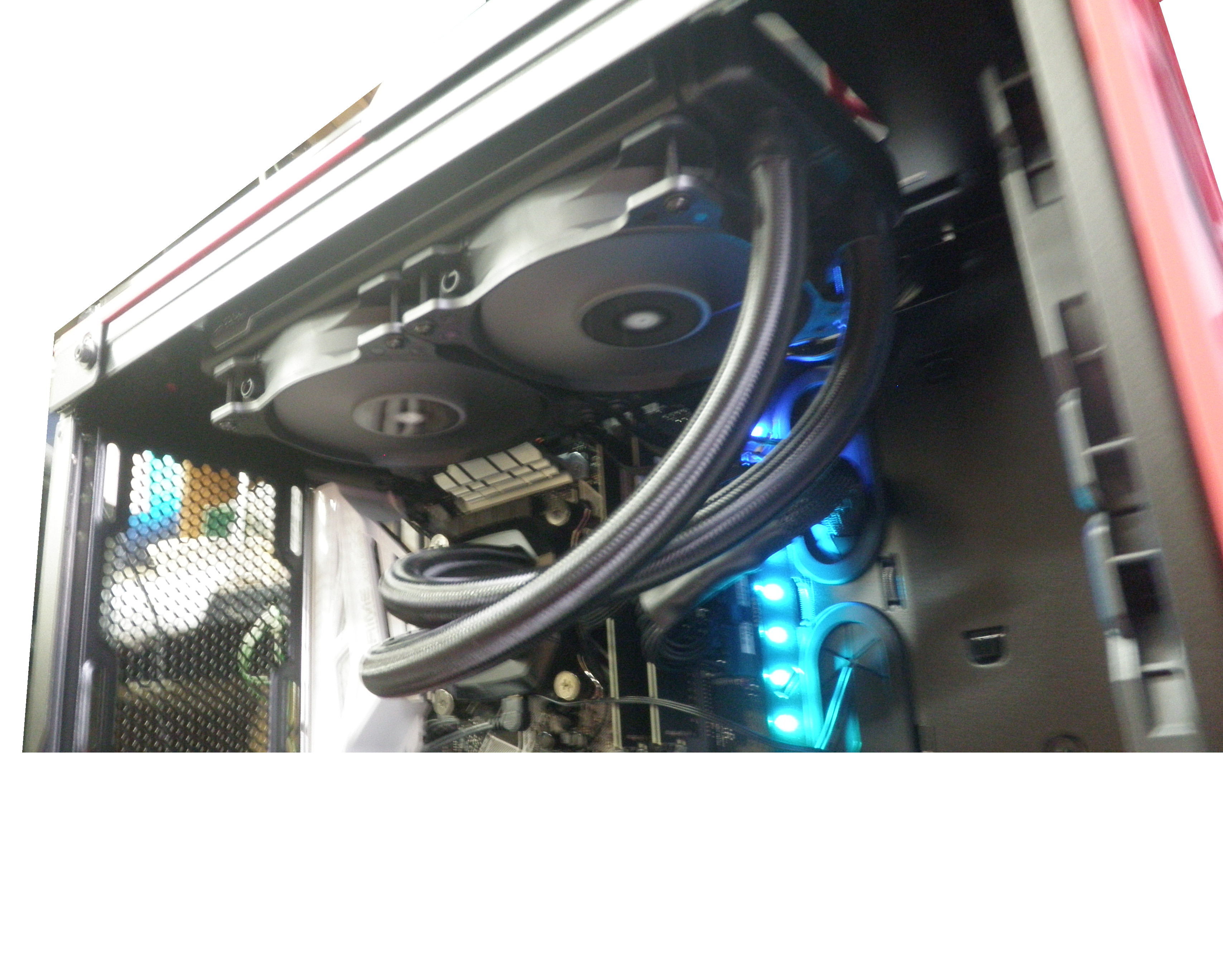

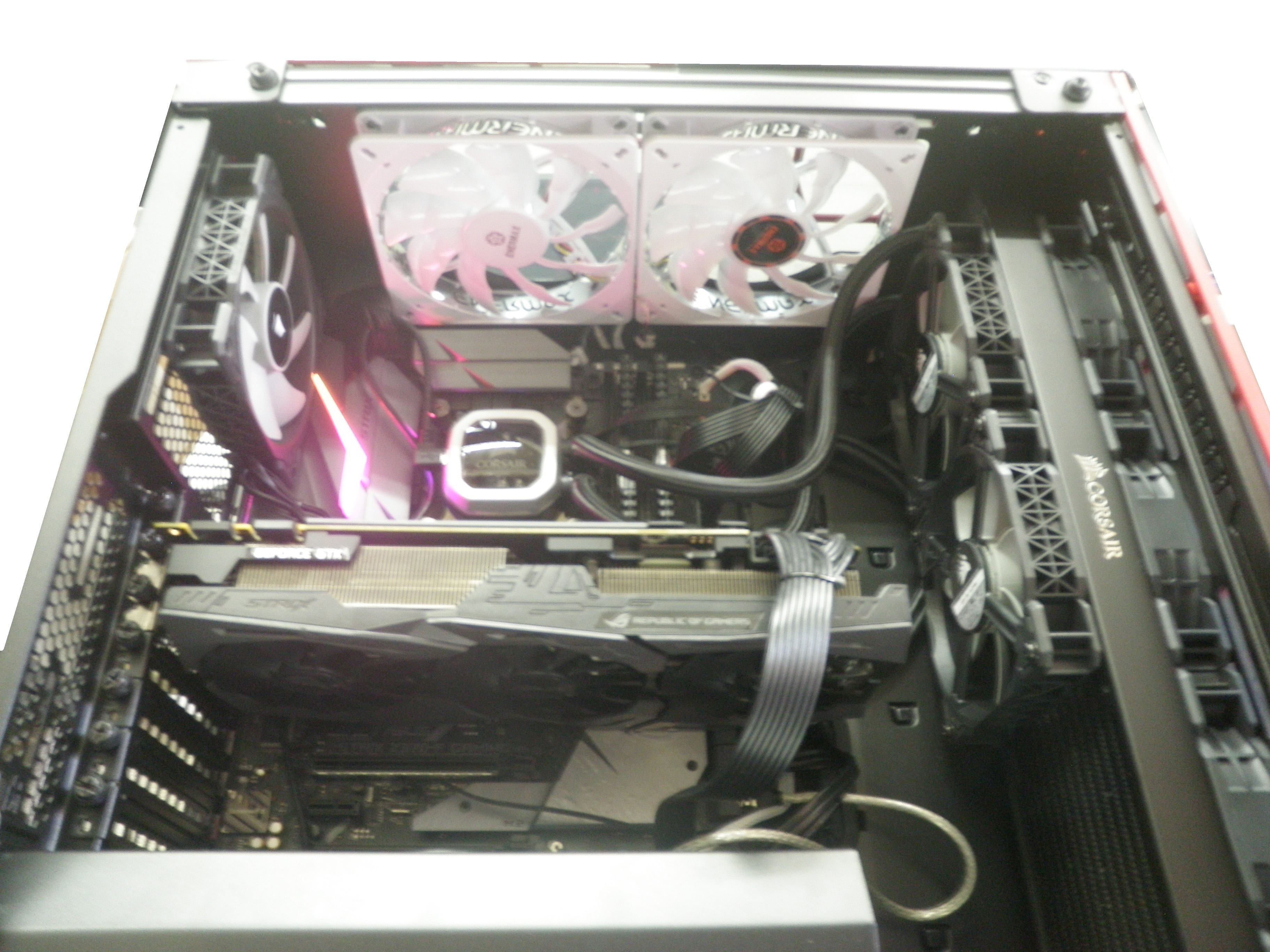

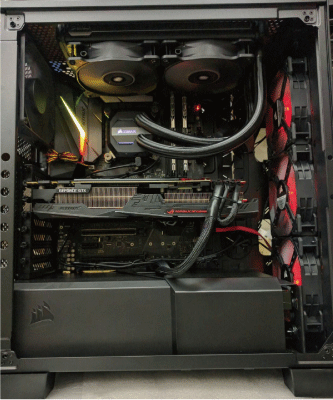

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB CC-9011111-WW RED

クリック

14cmファンをニ個
（2018/7/17）

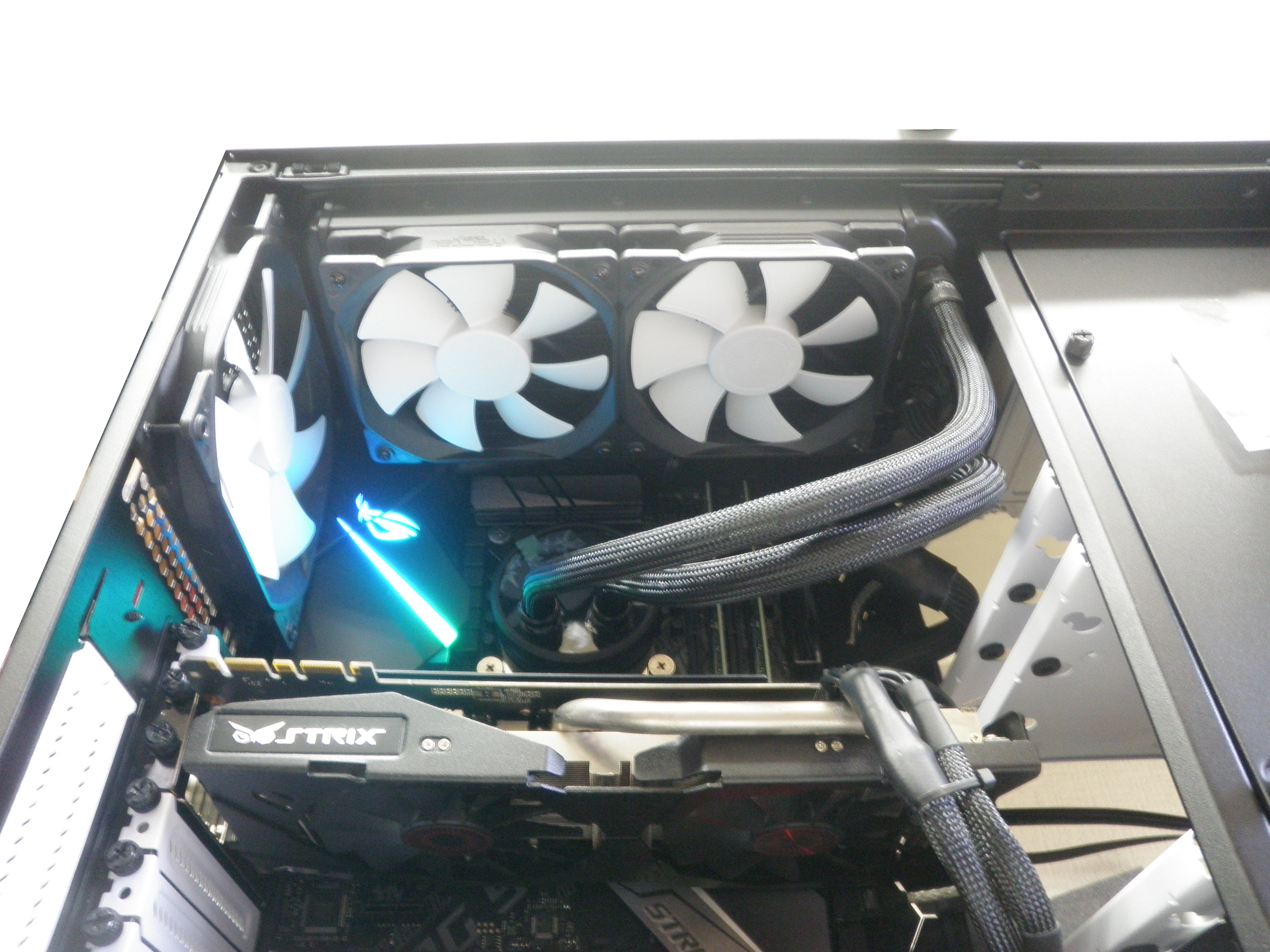

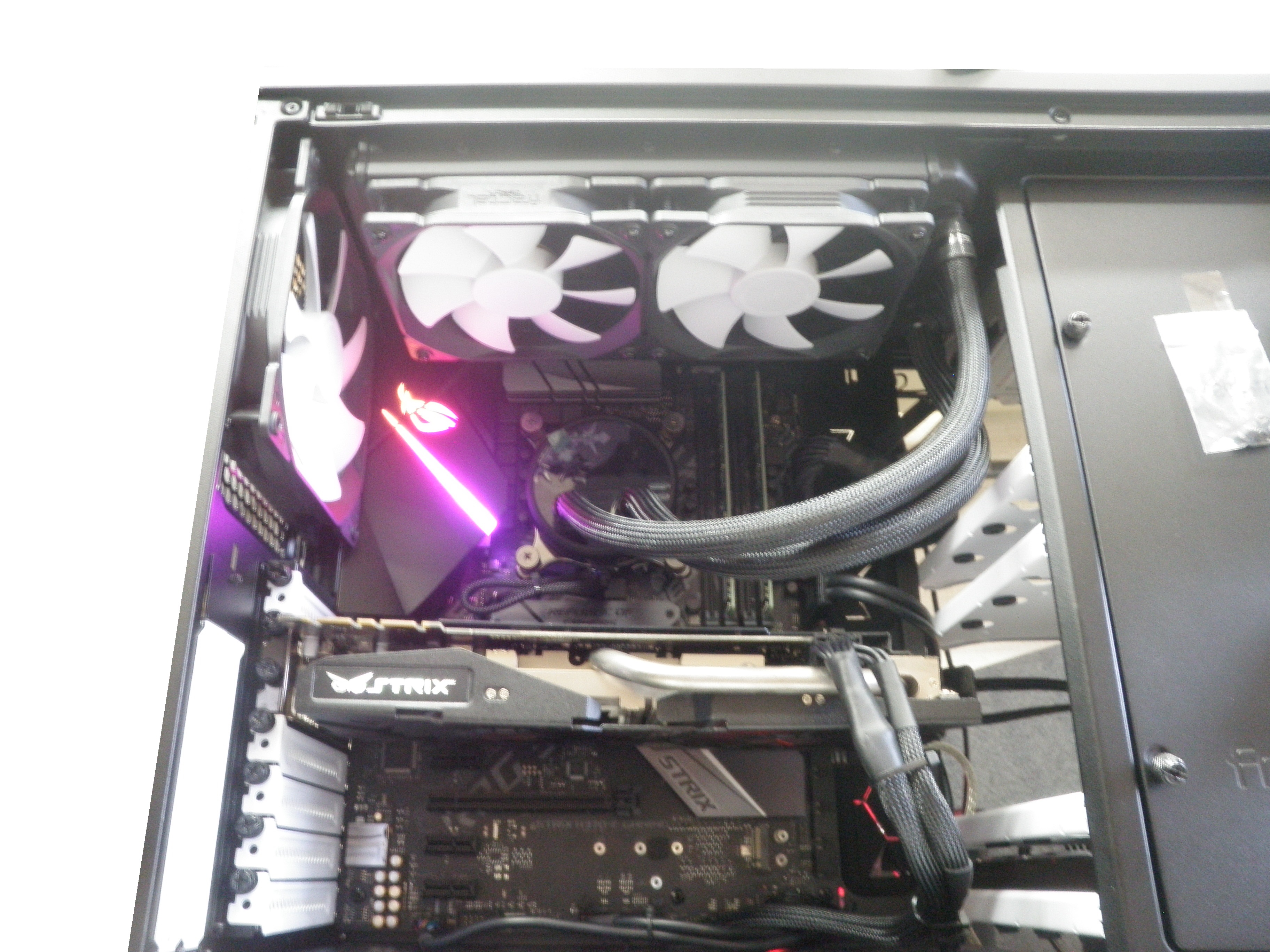

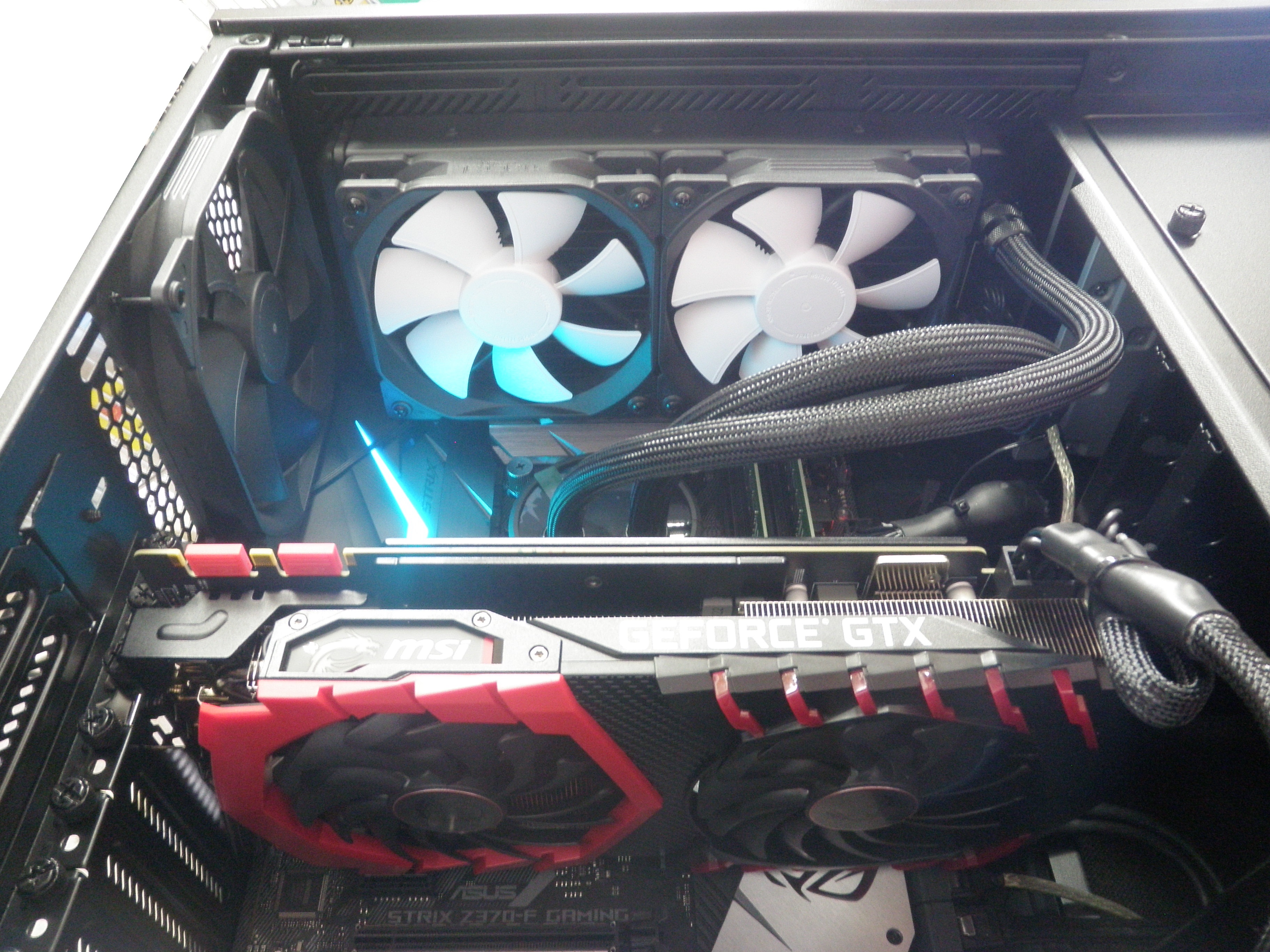

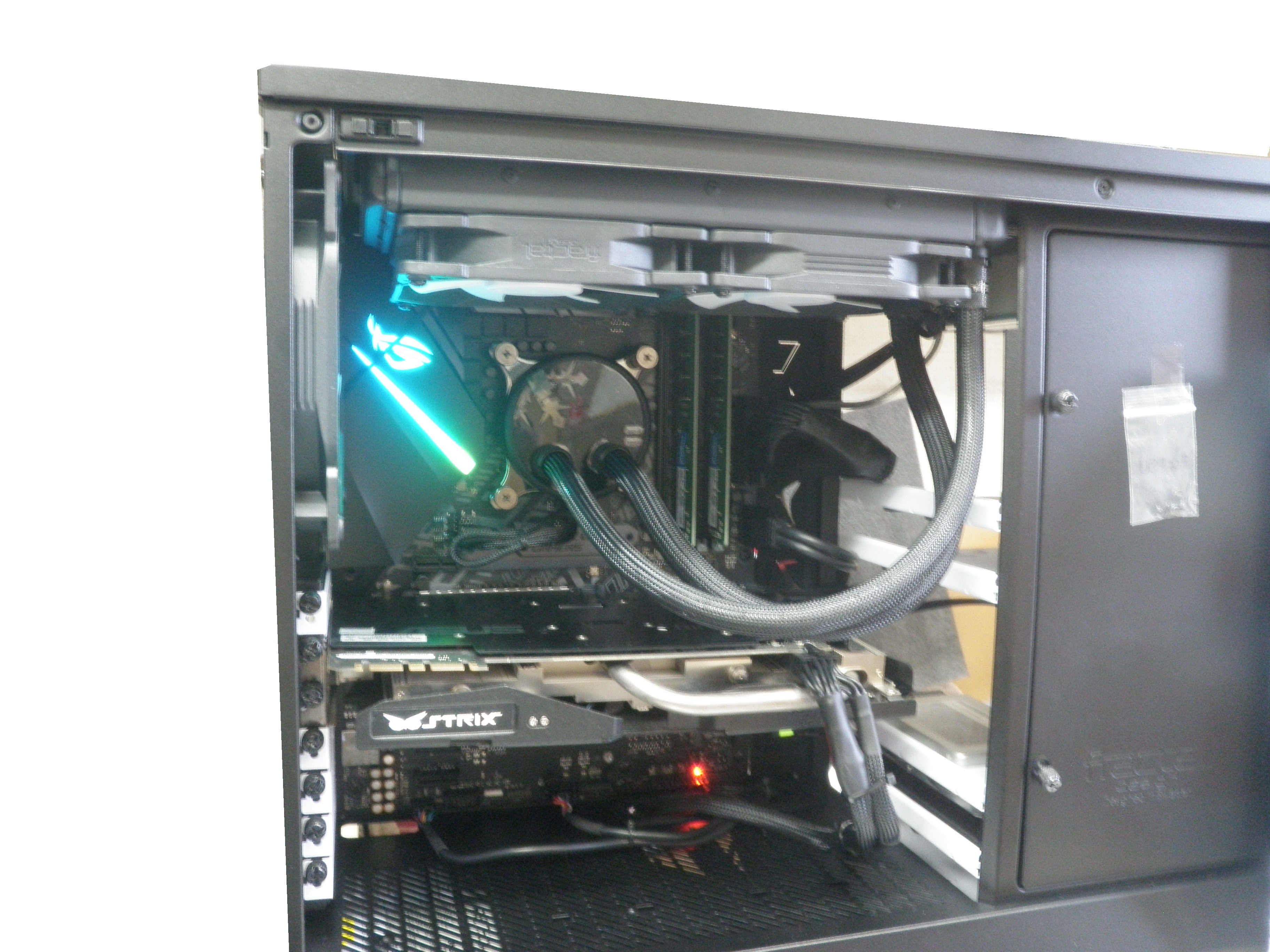

・CPUクーラー
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BKO

クリック

（2018/7/14）

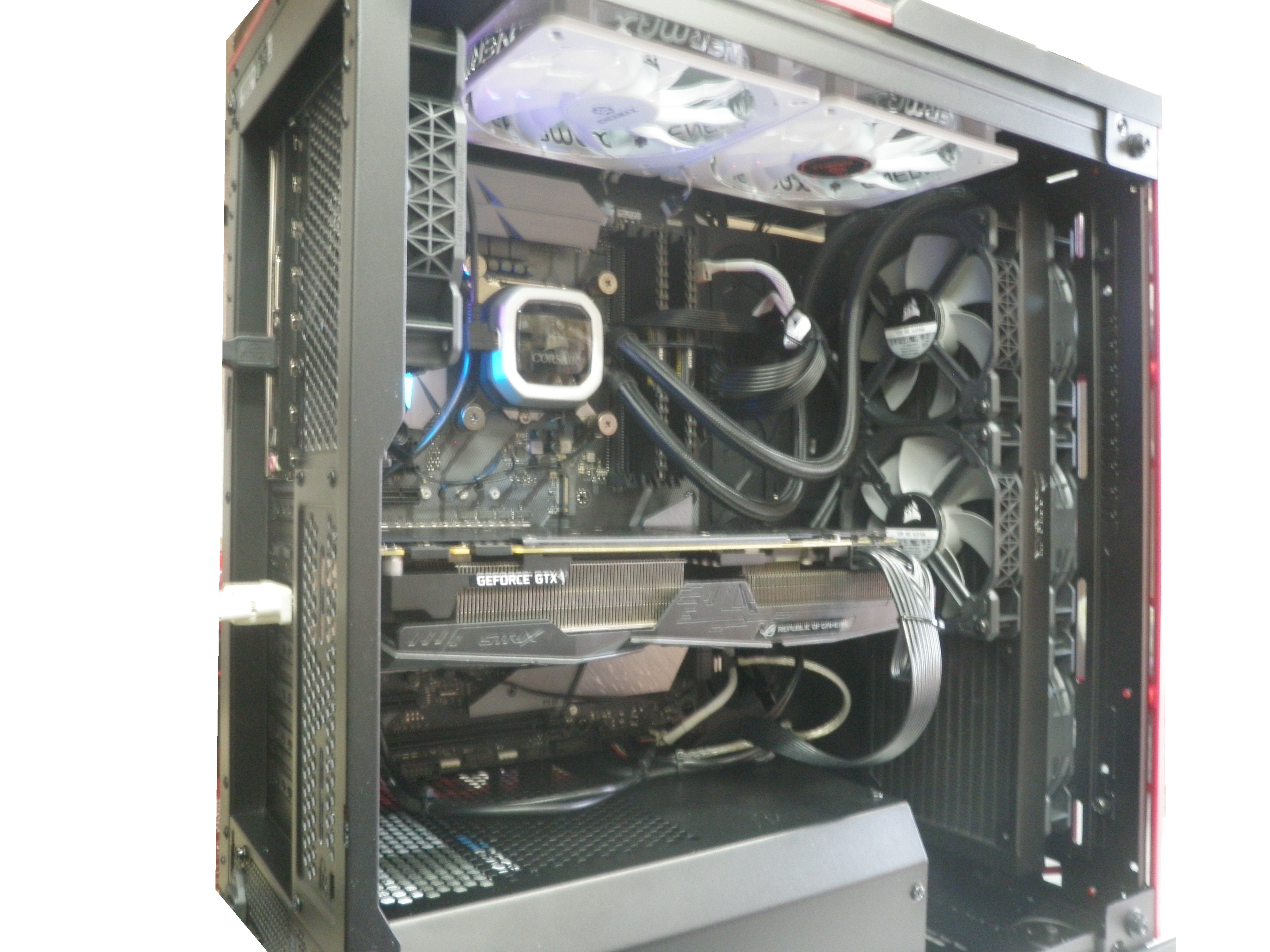

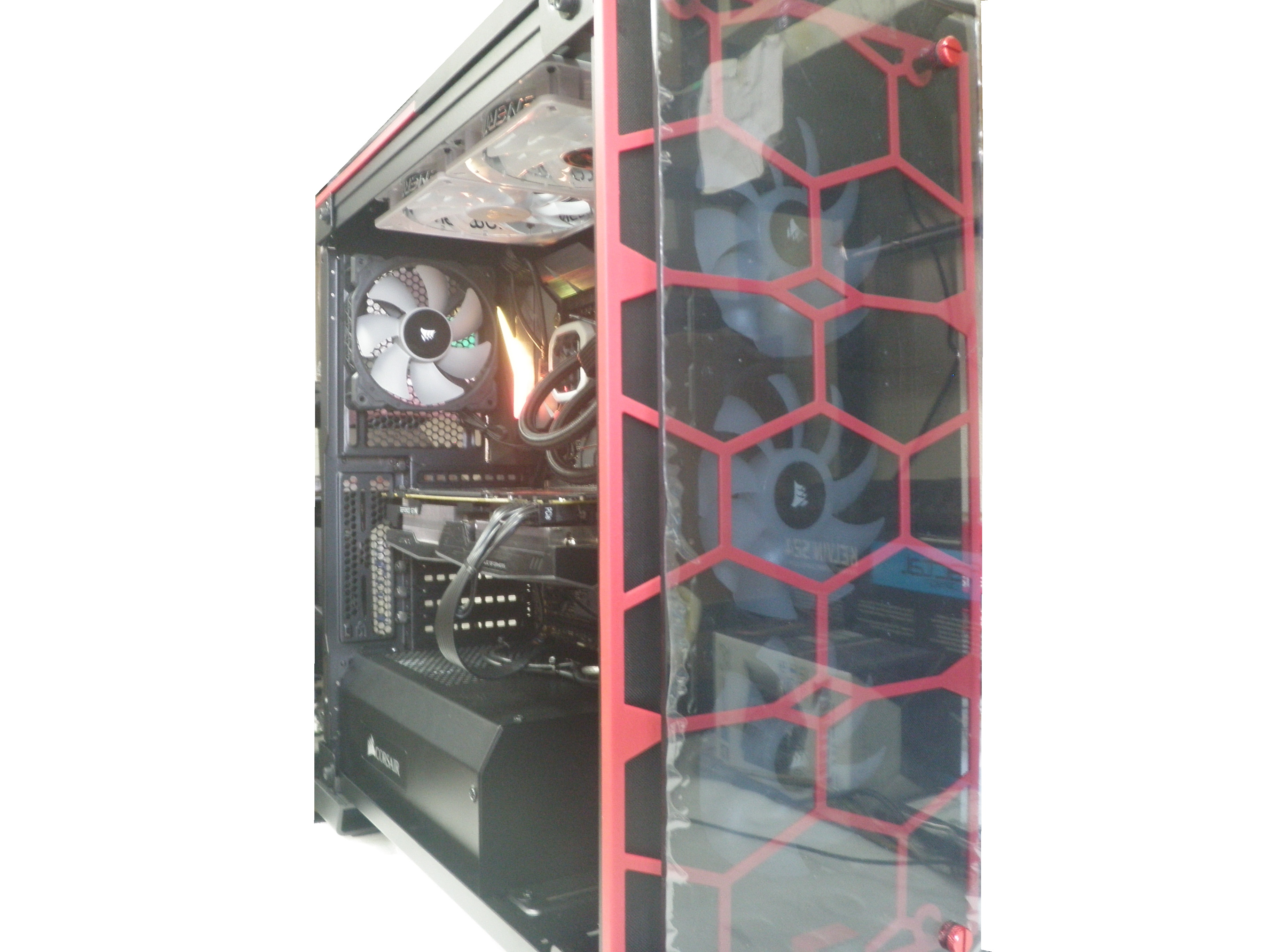

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW 36cmラジエータ(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB CC-9011111-WW RED

クリック

写真のマザーボードはMSI Z370 GAMING PRO CARBONでケースがCORSAIR 570X RGB CC-9011098-WW BLACKです。※写真撮り忘れましたのでイメージ写真(2018/4/9参照)

M.2のヒートシンクをオプションで購入されましたがマザーボード上に設置されておりますので購入ご検討の際はご注意ください。※不要
（2018/7/7）

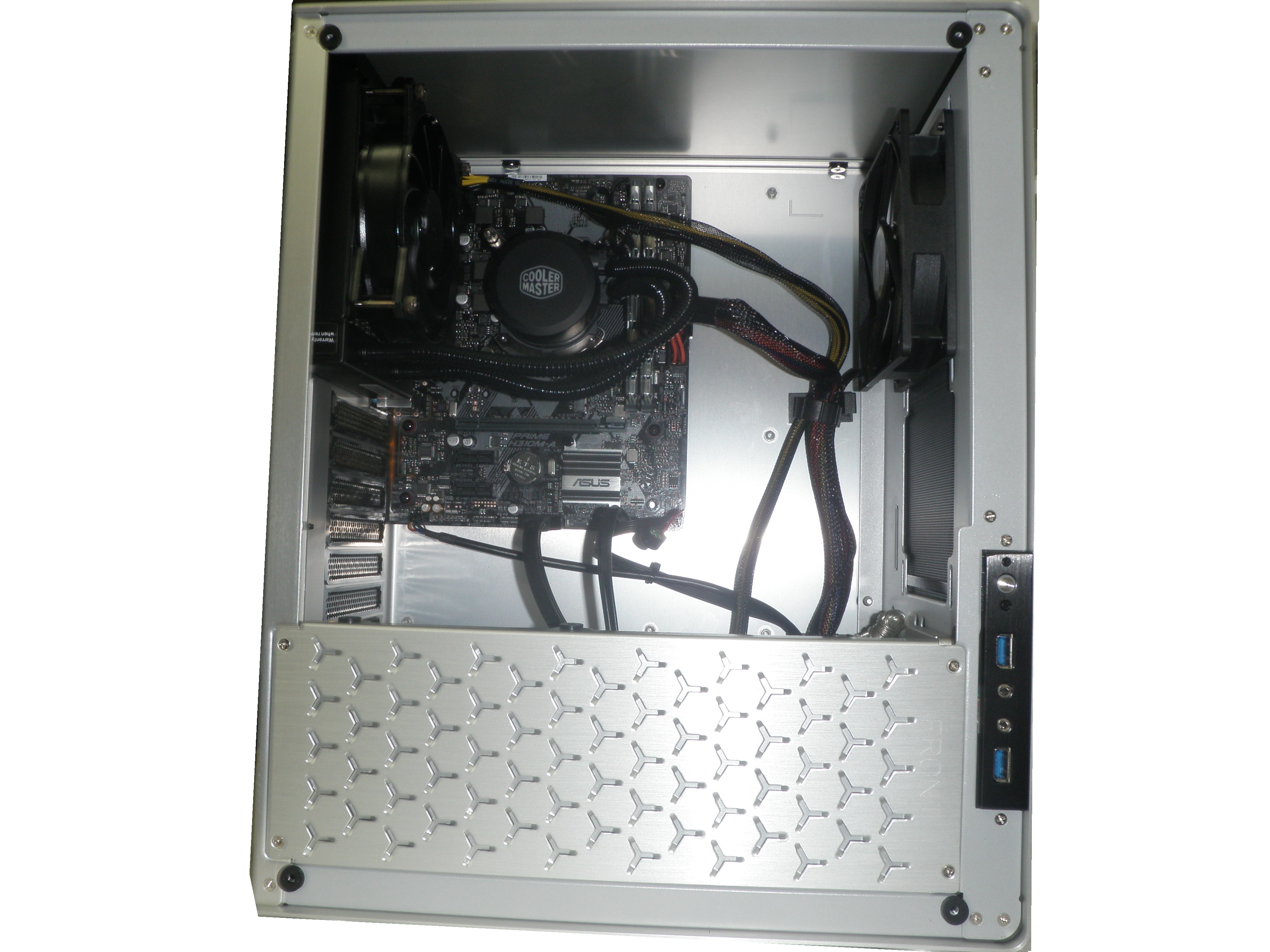

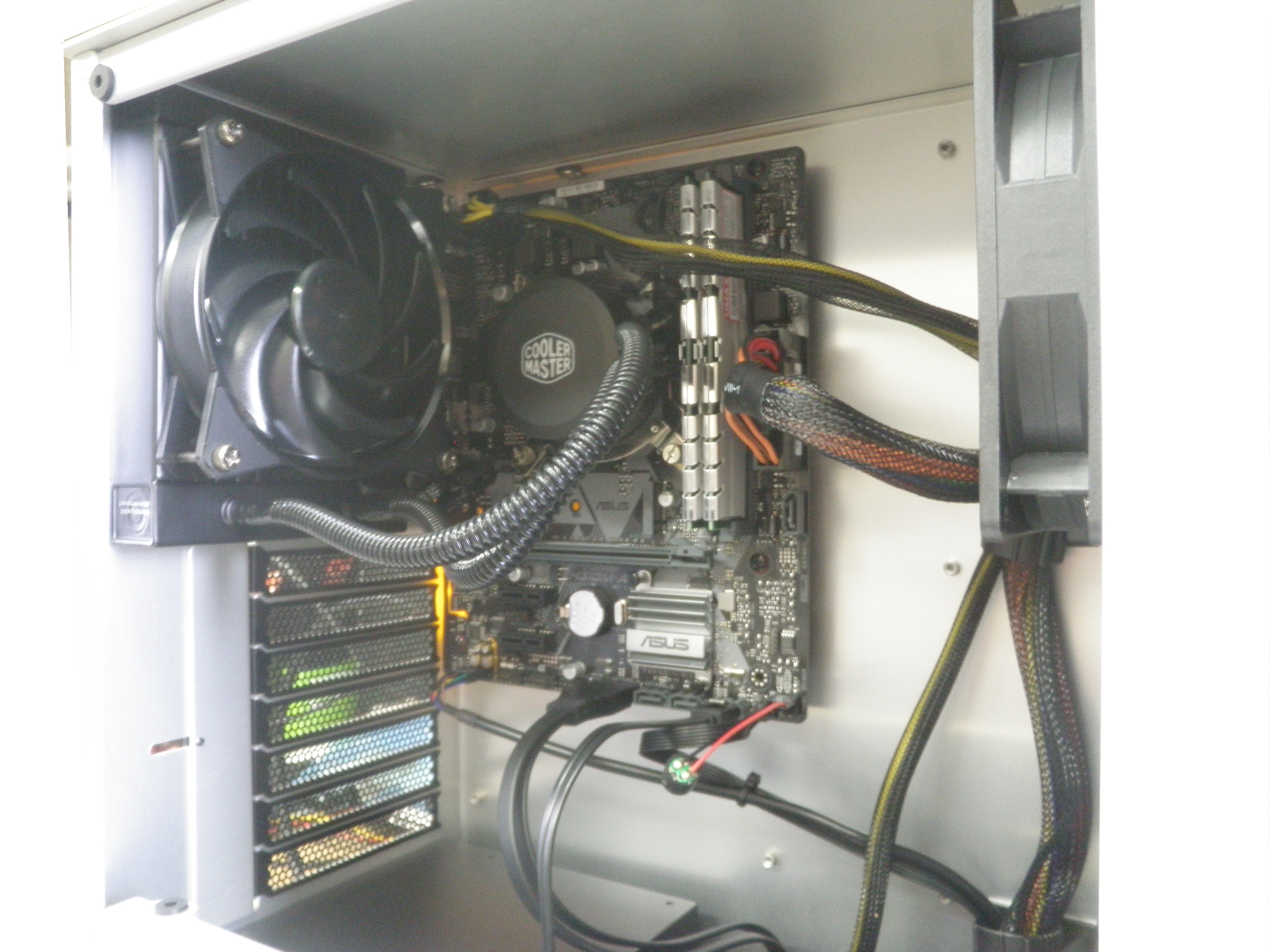

・CPUクーラー
Cooler MasterLiquid Lite 120 MLW-D12M-A20PW-R1(水冷式）
・マザーボード
ASUS PRIME H310M-A
・筐体

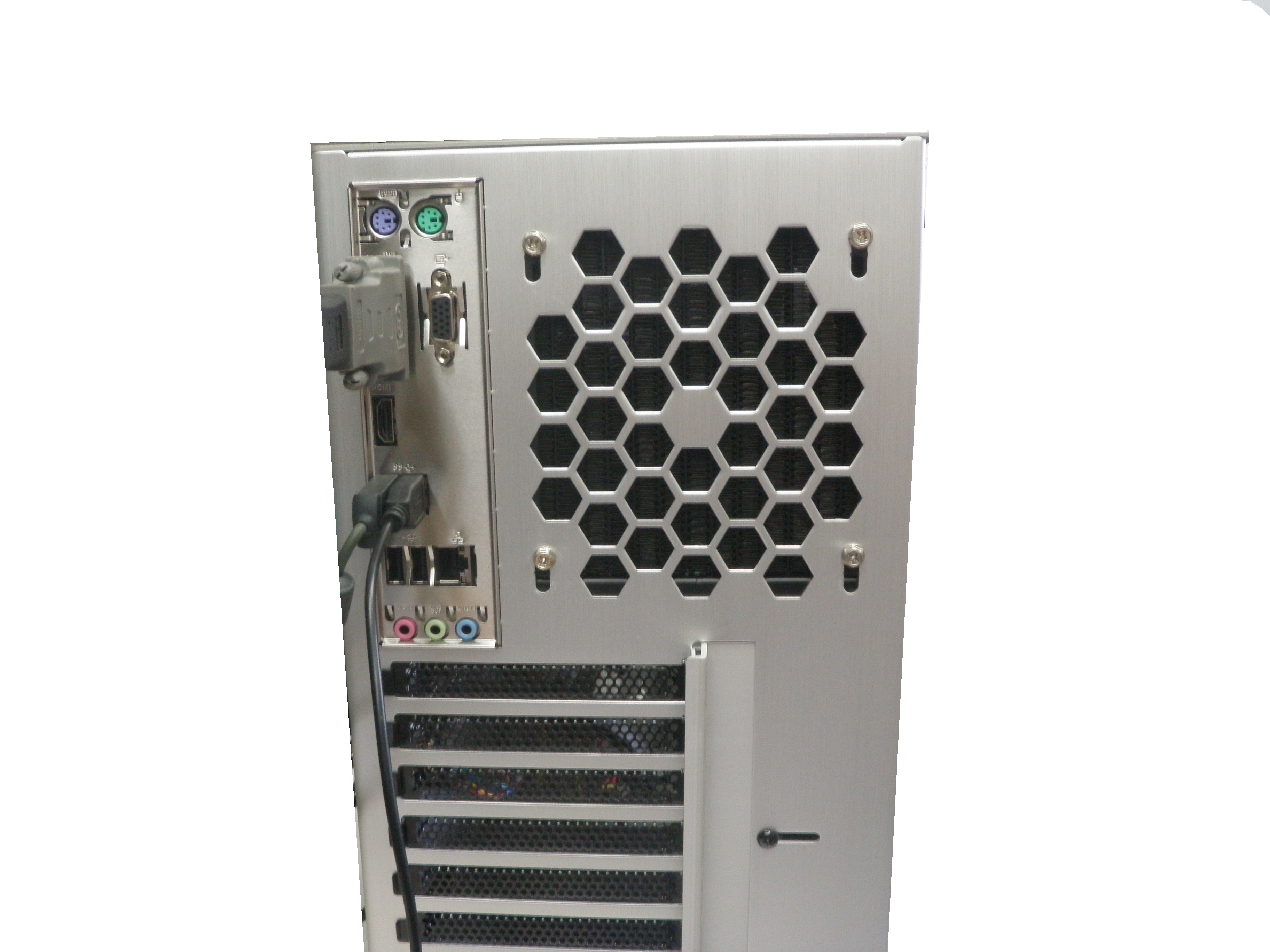

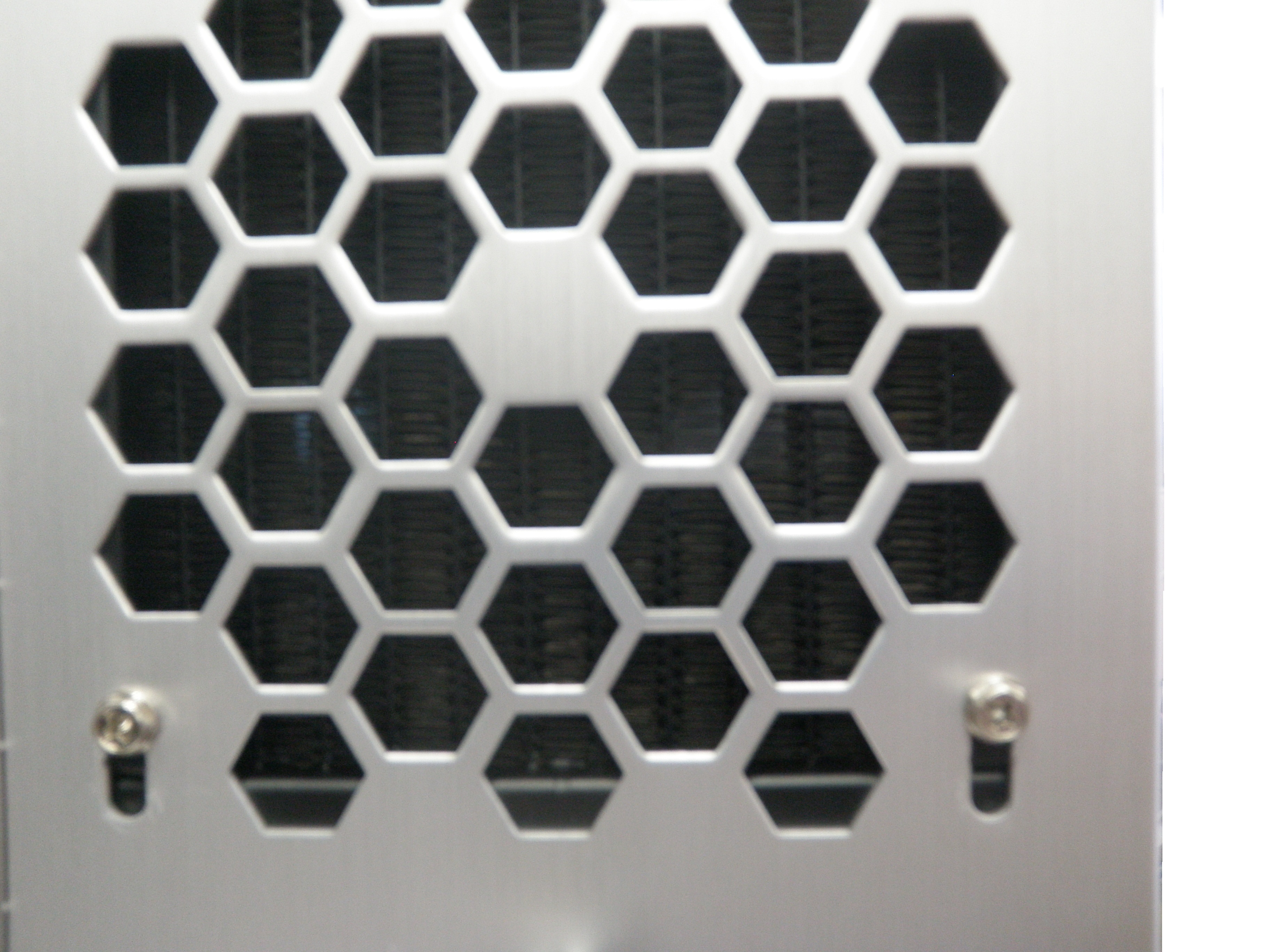

JONSBO U4S [Silver] リア12cm x1 CPUFAN 17cm VGA31cm DVD不可

クリック

jONSBOは個人的に非常に気に入っております。
ブラックが早々に完売商品となってしまってさびしく思っています。
その他カラーはご用意できるものもございます。
水冷式12cmには対応致しましたのでご報告させていただきます。
（2018/7/3）

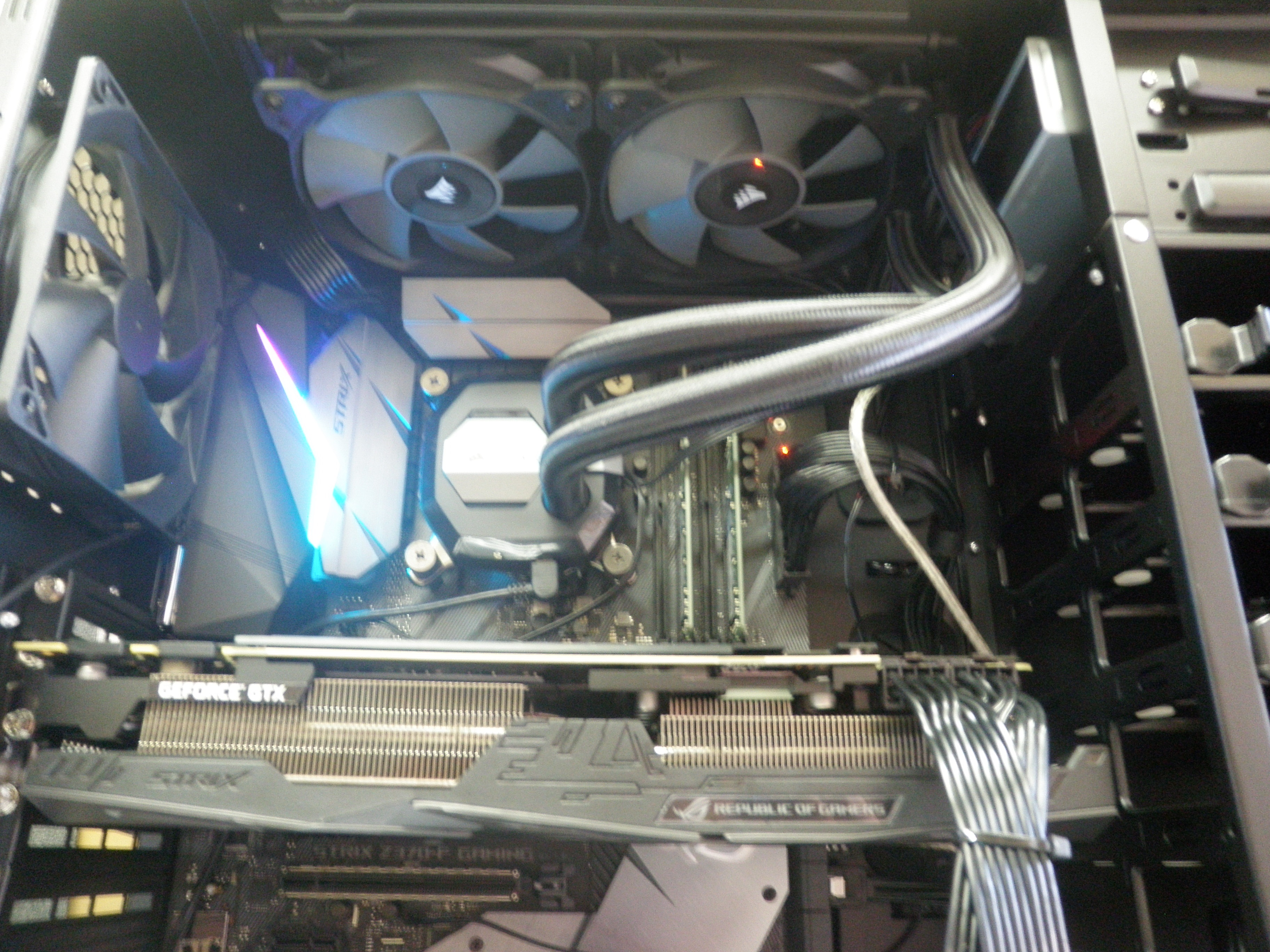

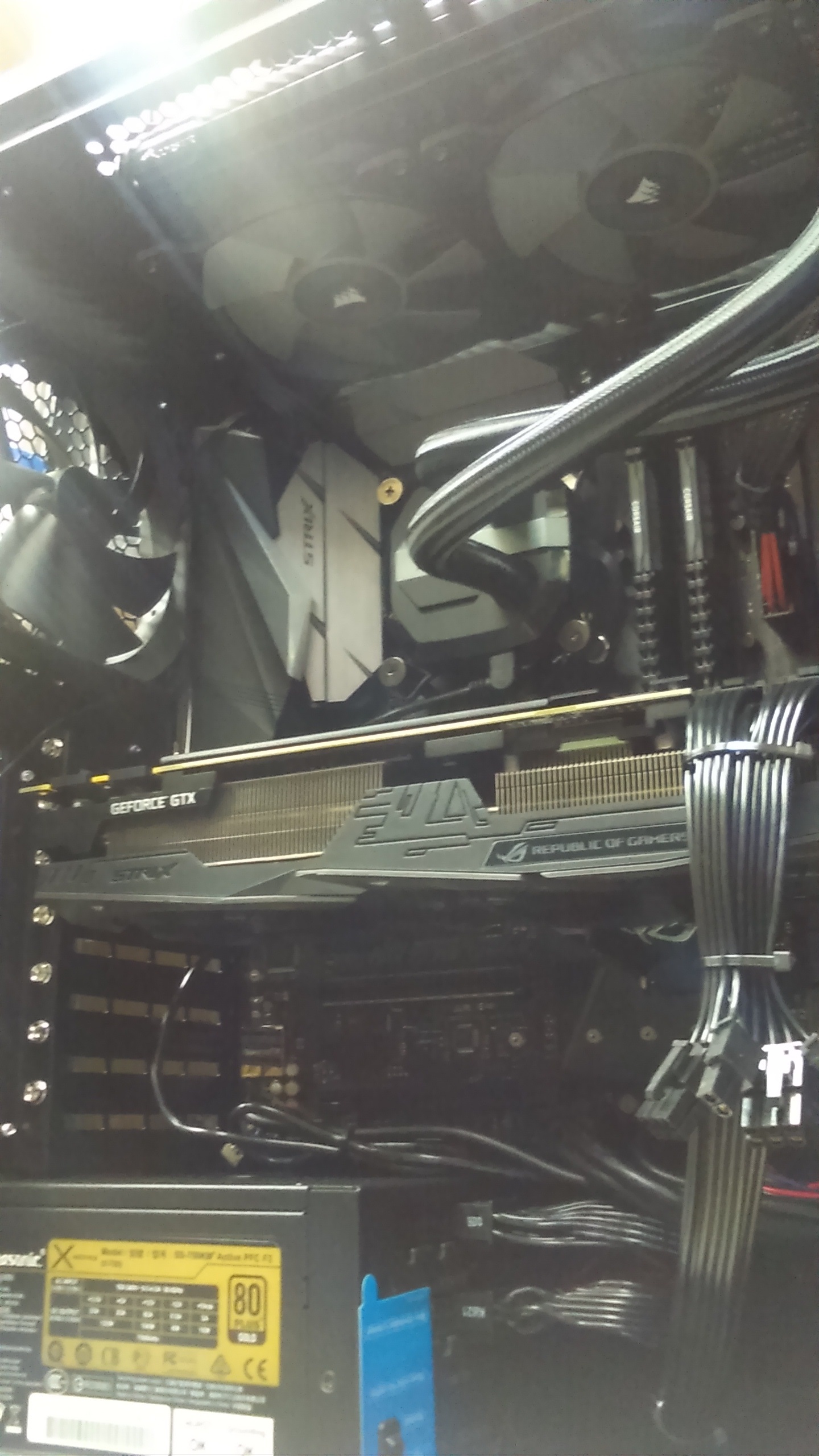

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Antec P100

クリック

> マザーボードZ270F GAMINGでは既出です。
Z370-F GAMING では初の組み合わせとなります。
(2018/7/3)

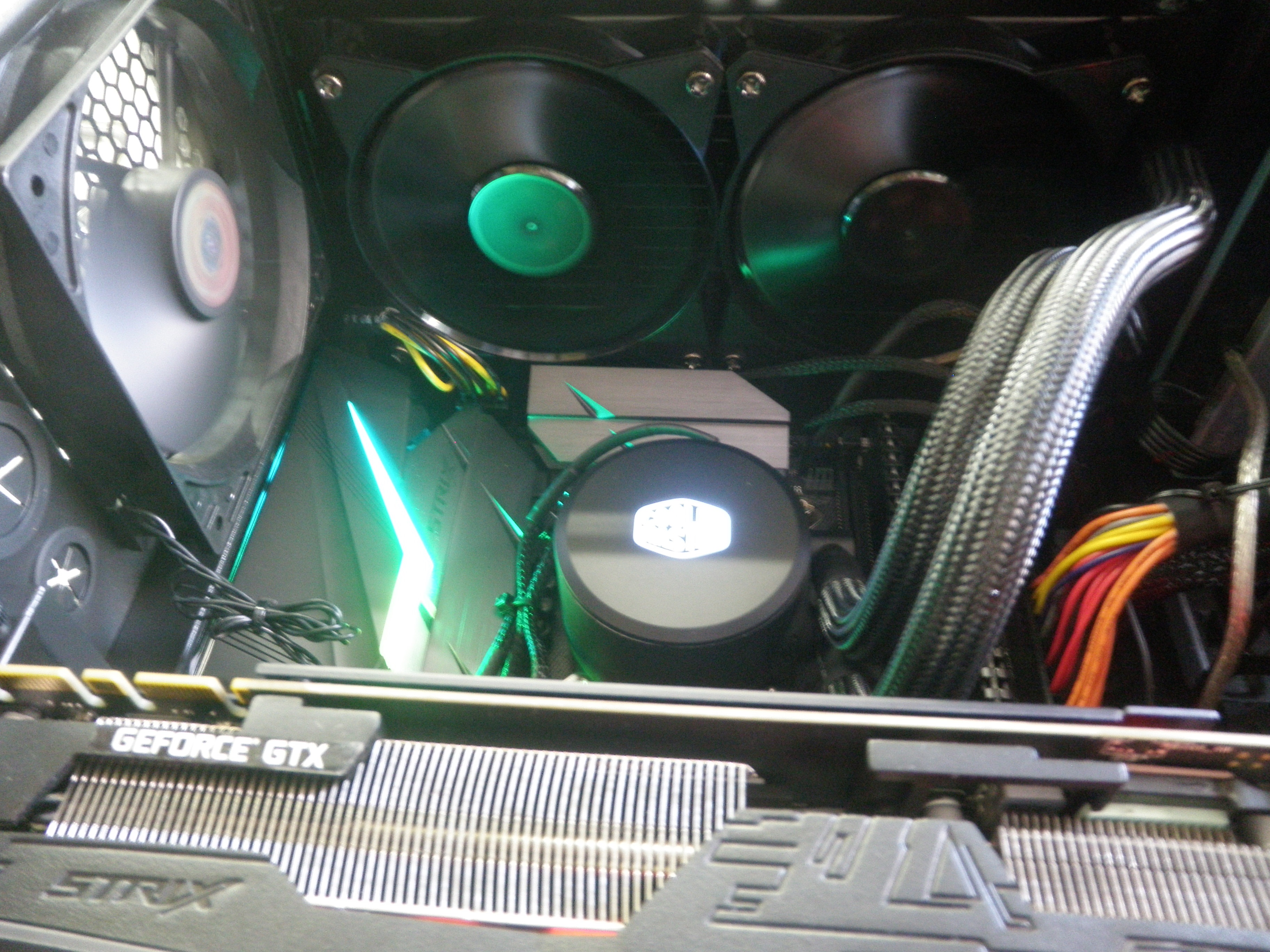

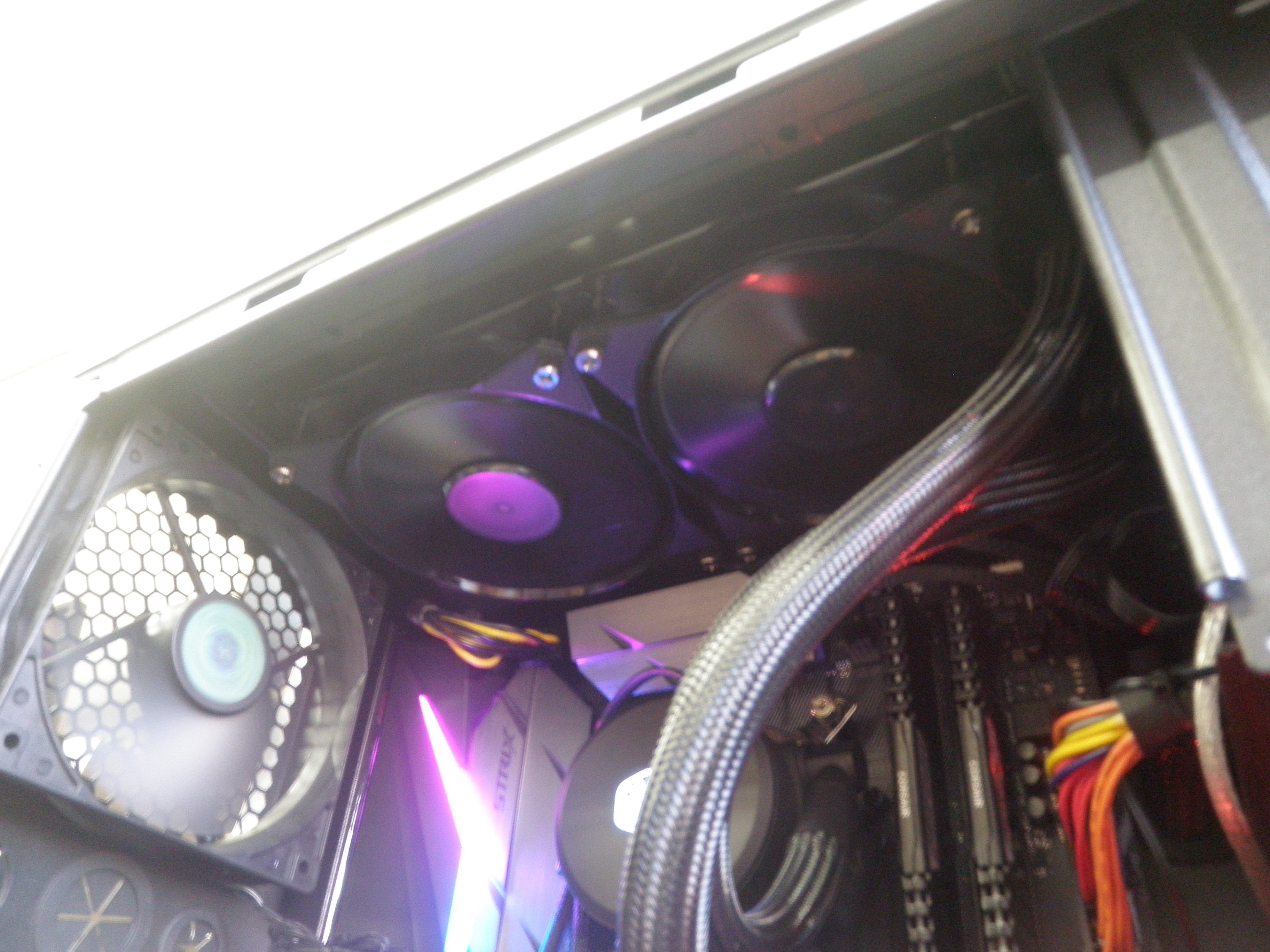

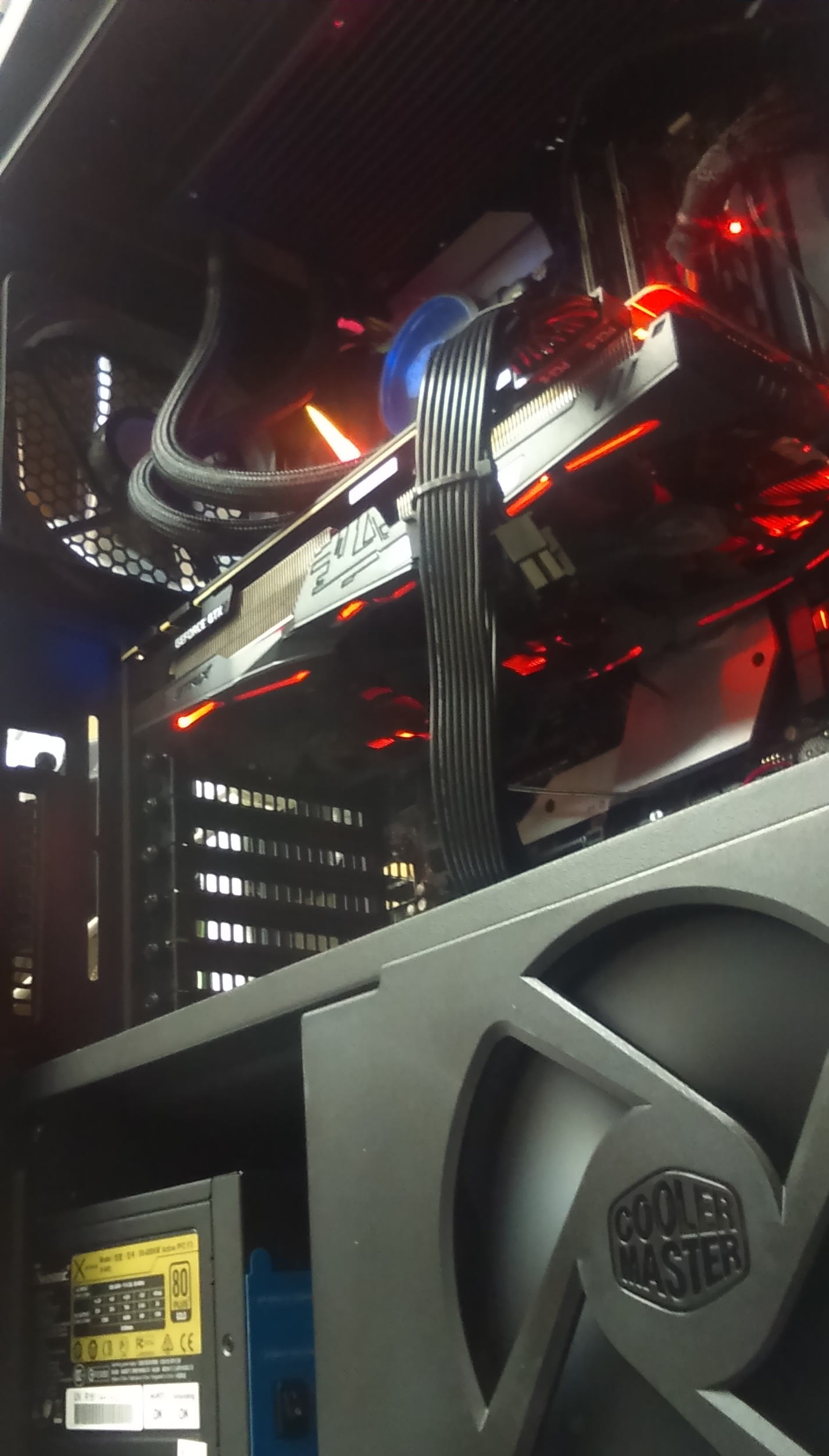

・CPUクーラー
Cooler MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体

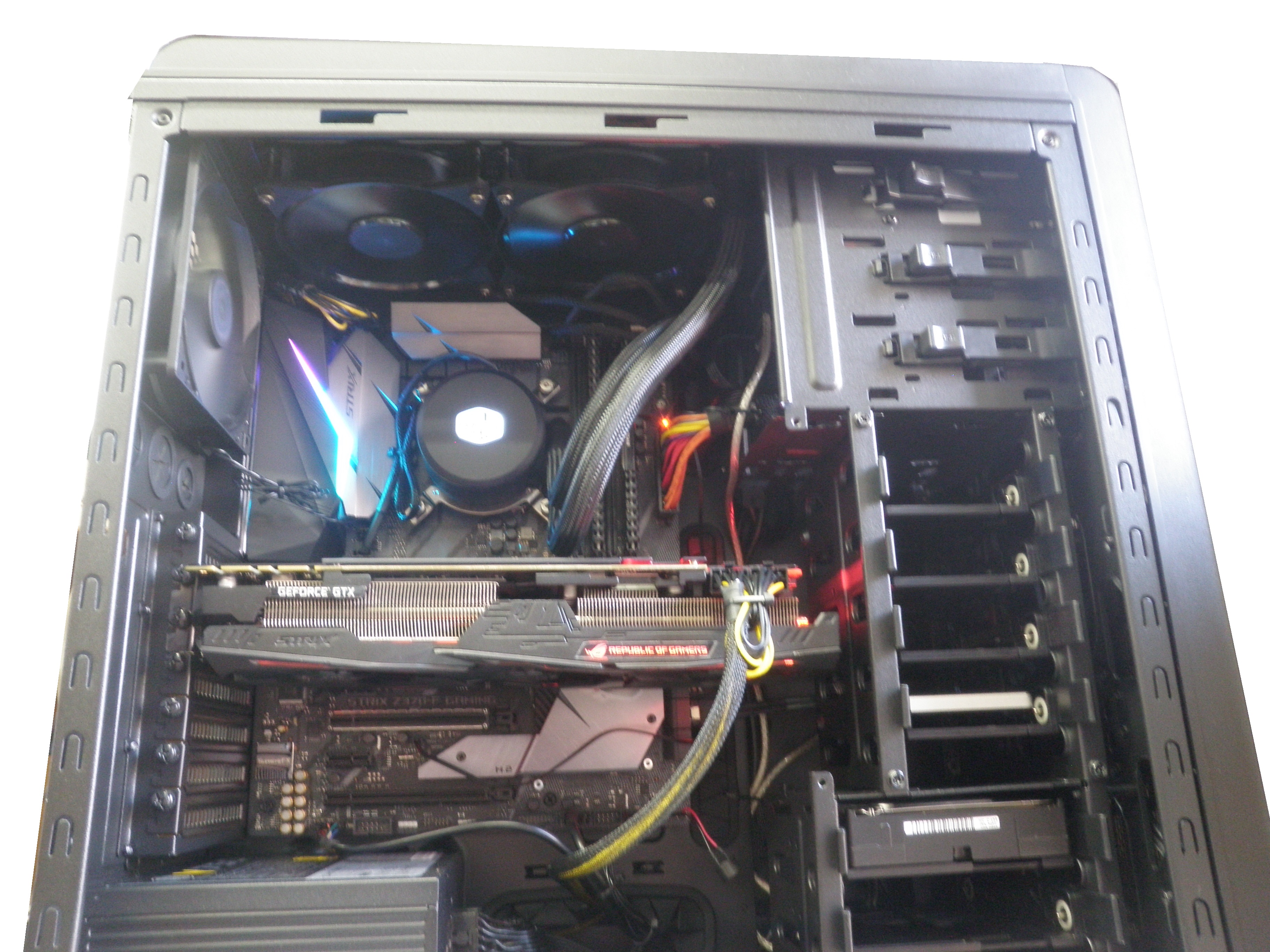

Cooler Master CM 690 III CMS-693-KKN1-JP フロント20cm x1 リア12cm x1

クリック

MLX-D24M-A20PW-Rは既出ですが当PC CASEへの設置は初となります。
(2018/6/26)

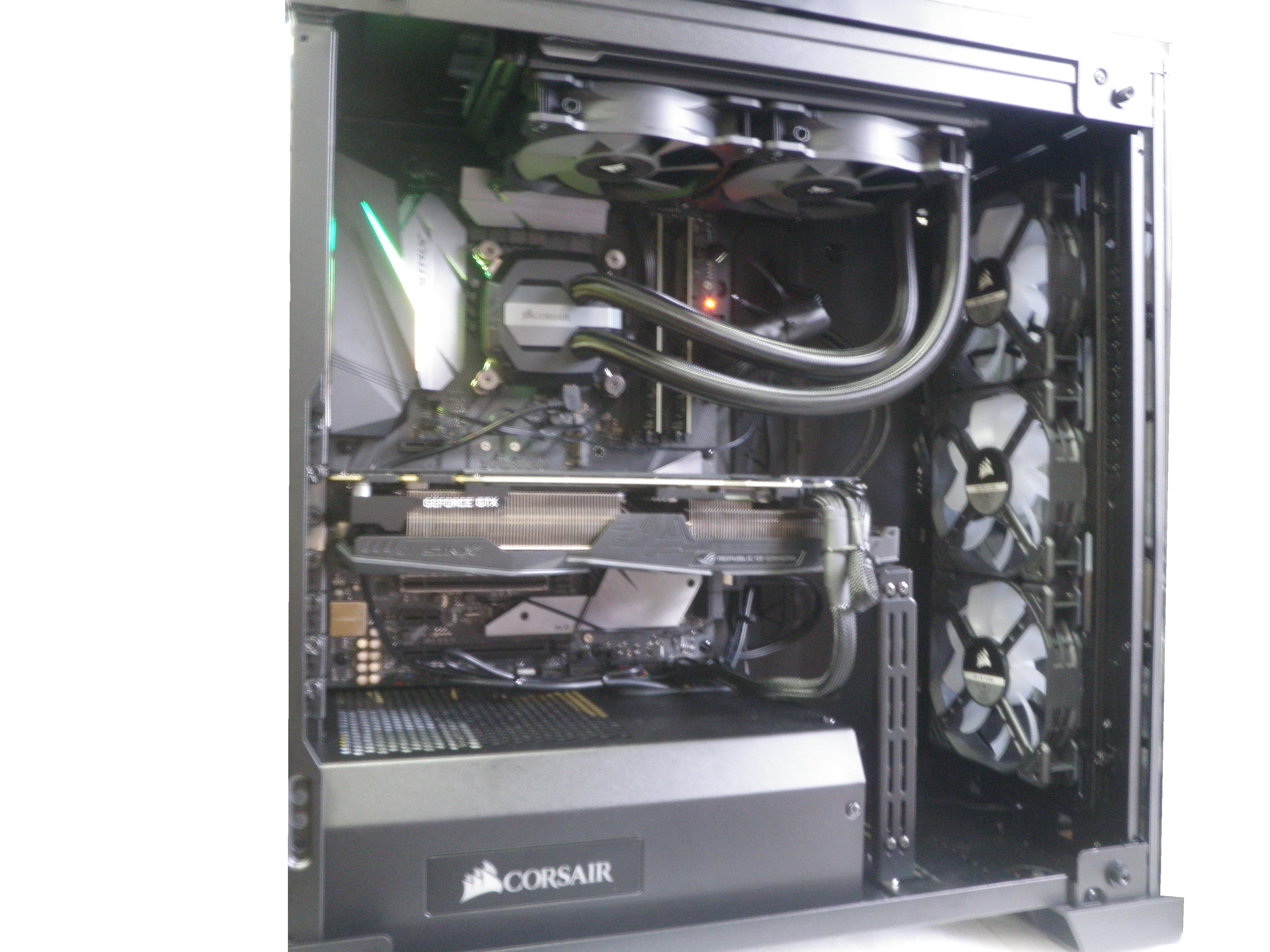

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB CC-9011098-WW BLACK
クリック

PC CASEの色違いで既出です。
(2018/6/25)

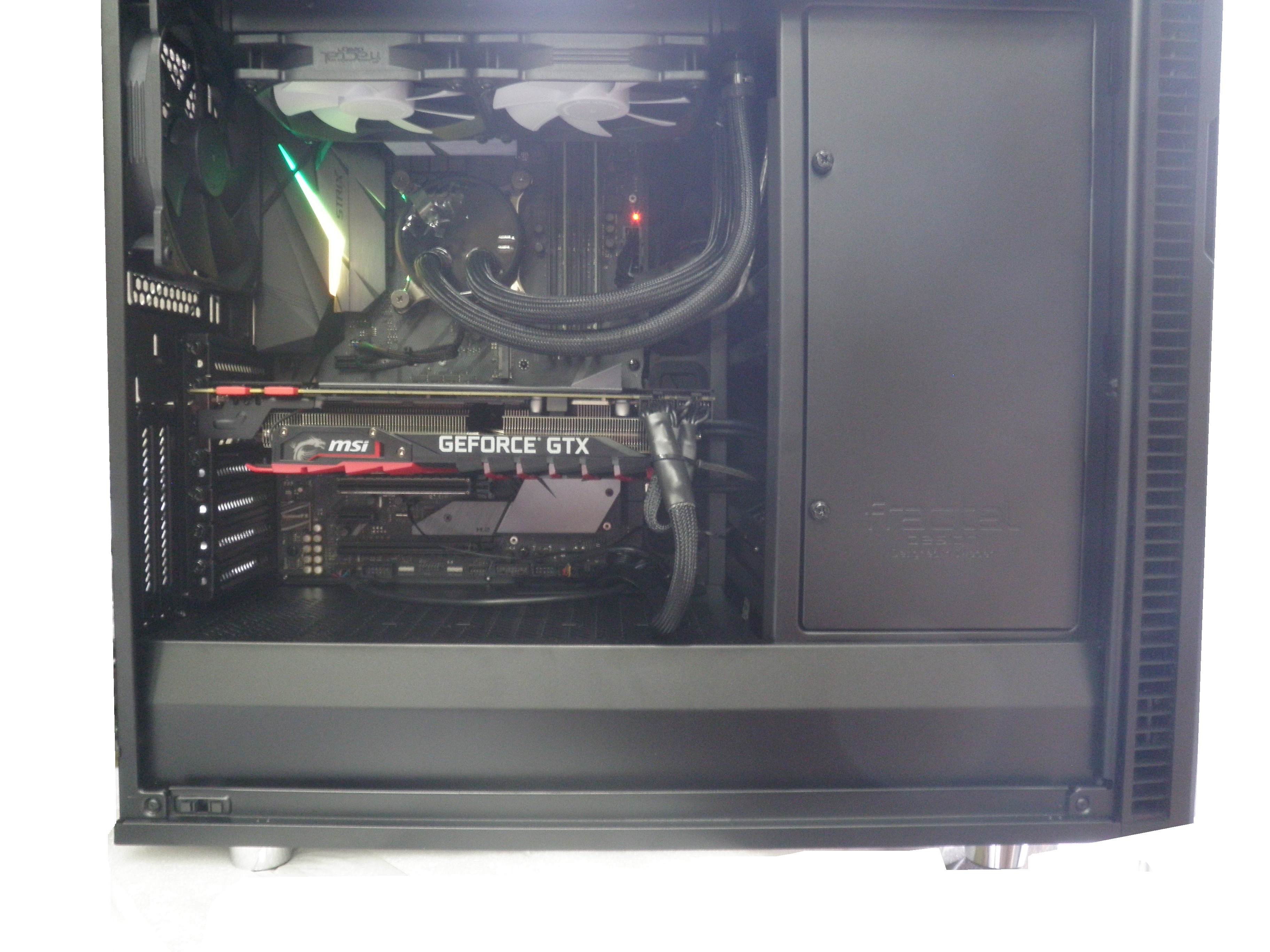

・CPUクーラー

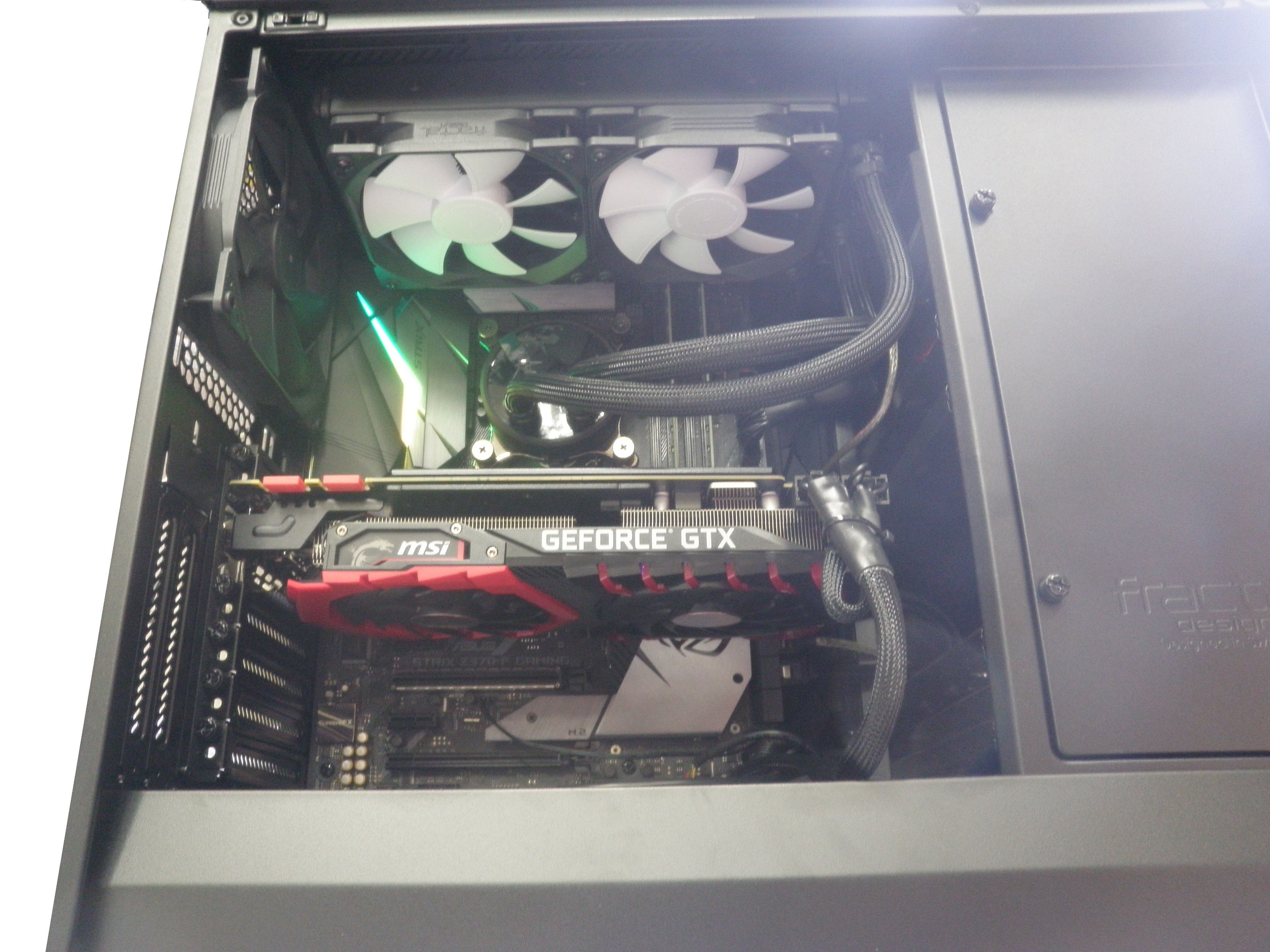

Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BK
クリック

設置できることはある程度想定内でしたが、それよりFractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式）が入荷したことの方が貴重な報告になります。在庫あります。本日現在(2018/5/12)

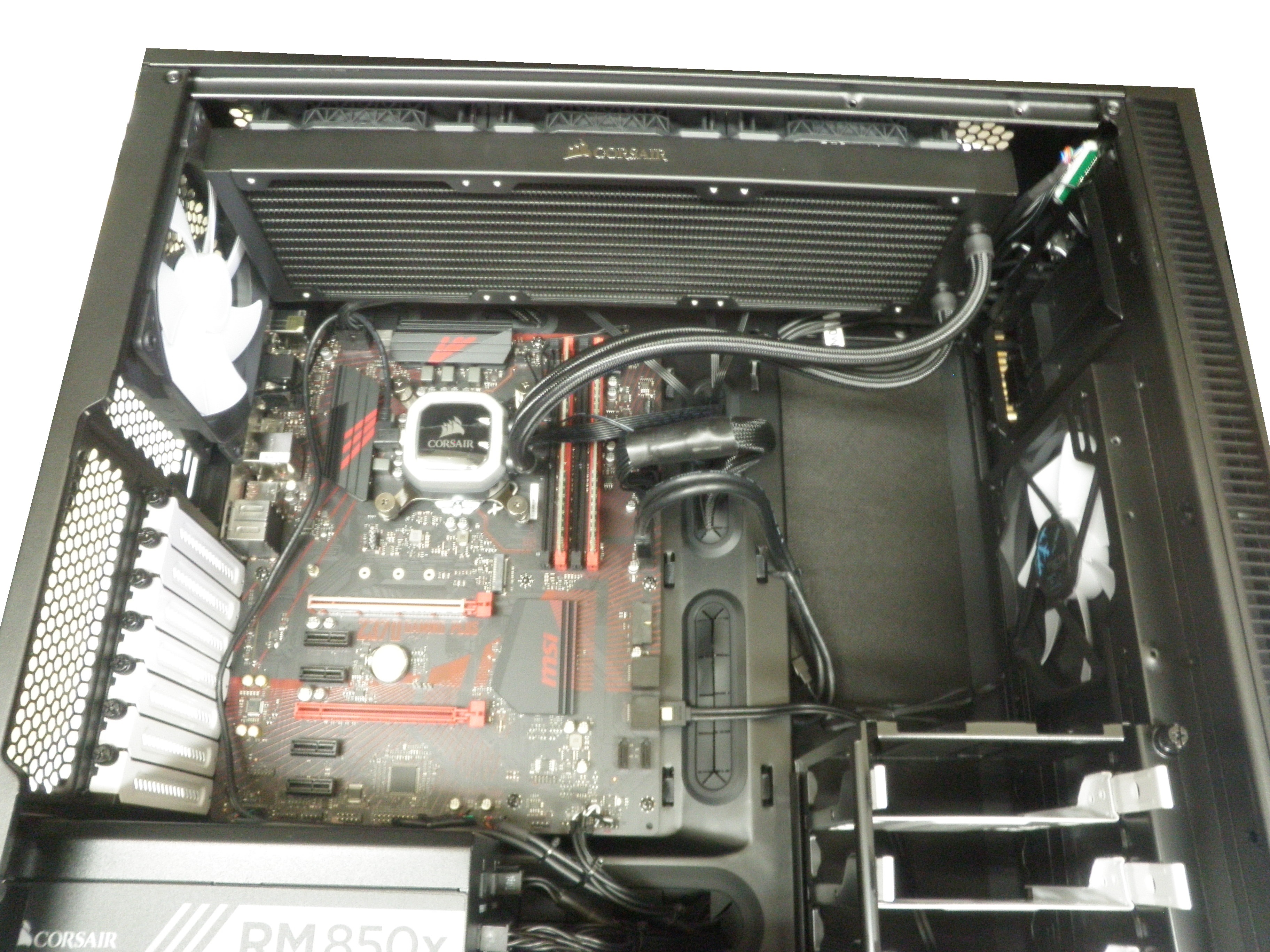

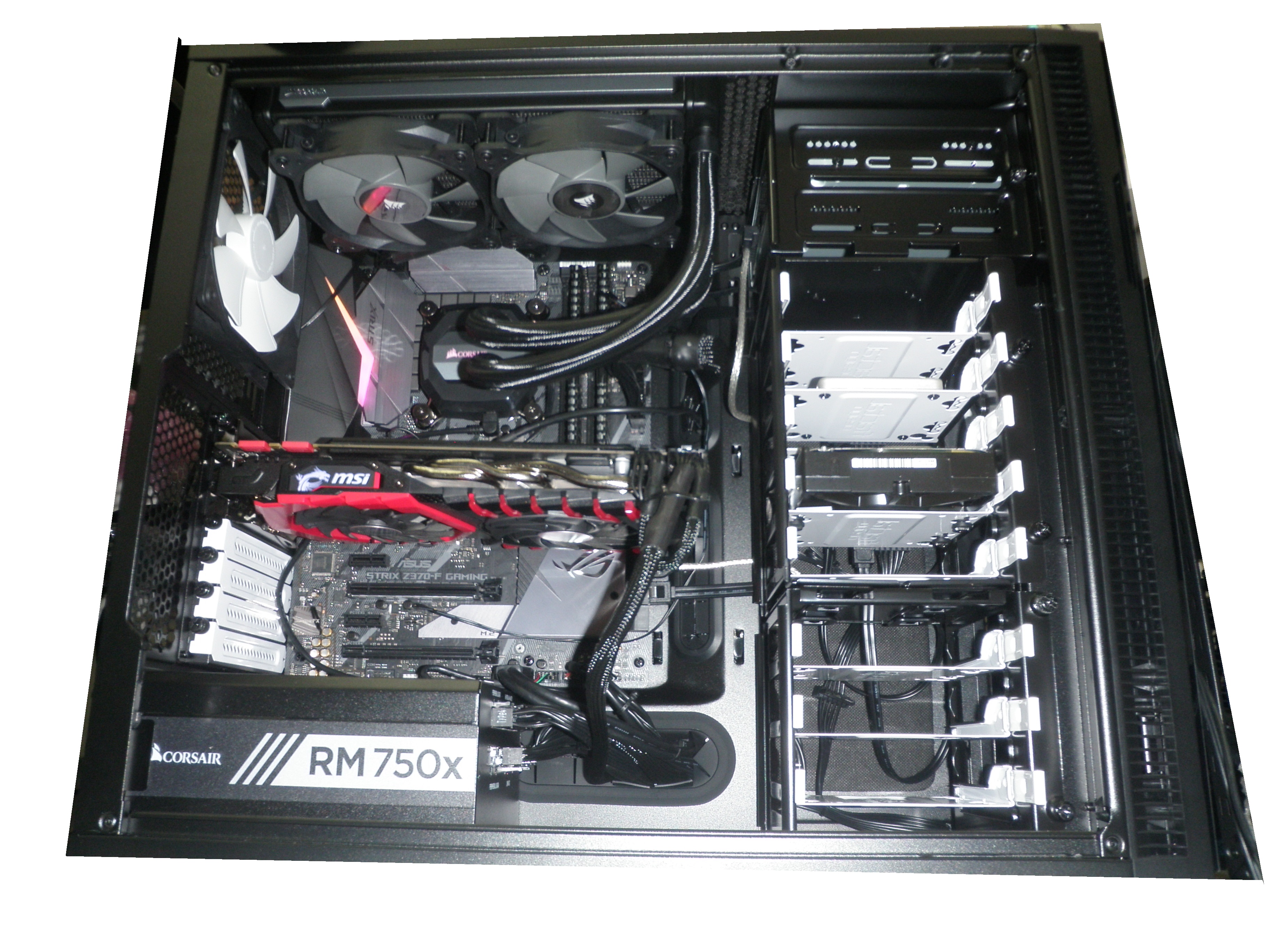

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW
・マザーボード
MSI Z370 GAMING PLUS
・筐体
Define R5 FD-CA-DEF-R5-BK
クリック

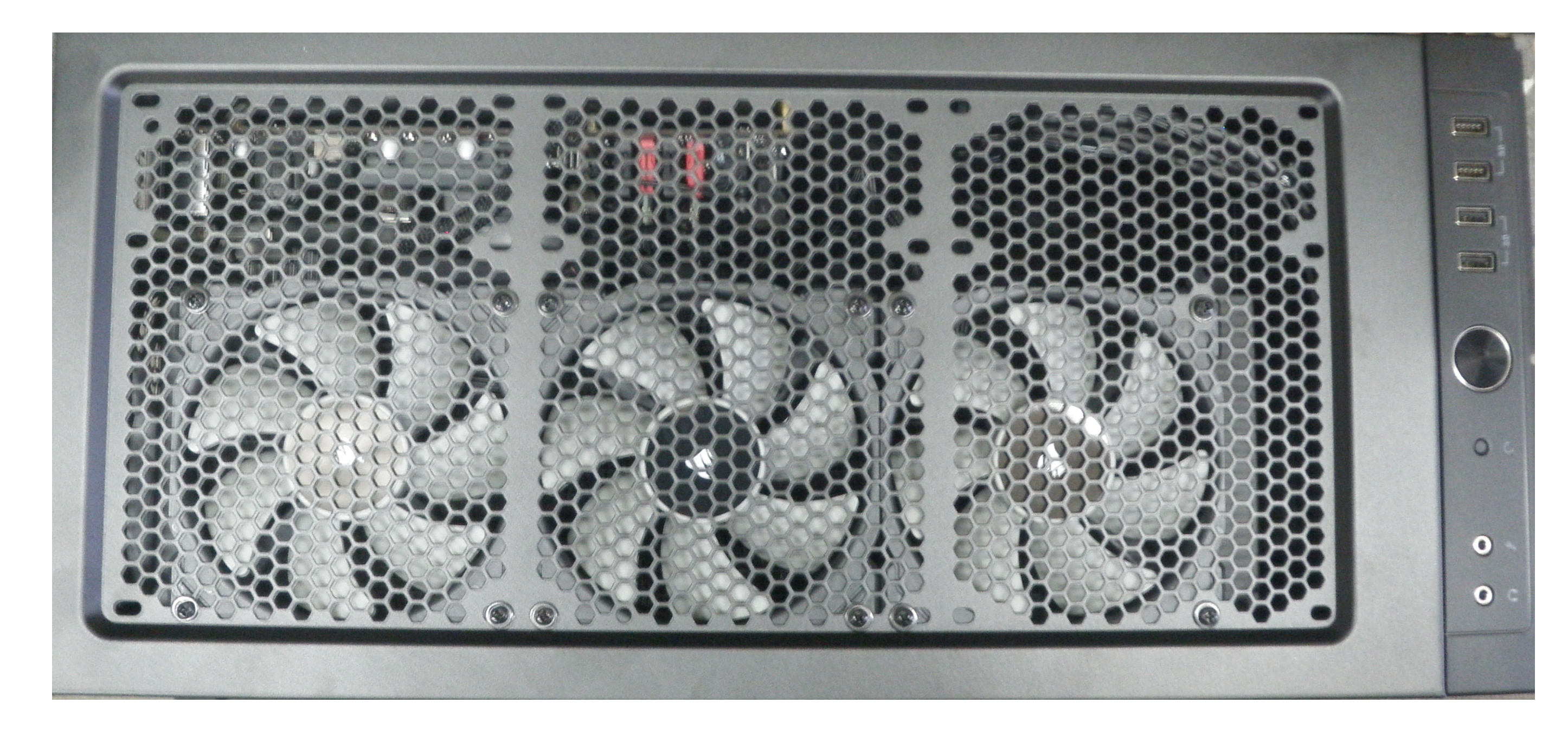

通常、R5シリーズに36cmラジエータは設置不可ですがこの様にかなり大胆な方法で設置は可能でございます。
5インチベイx2 3.5インチベイx5は取り外しております。
3.5インチベイx3のみ残っている状態です。
(2018/5/3)

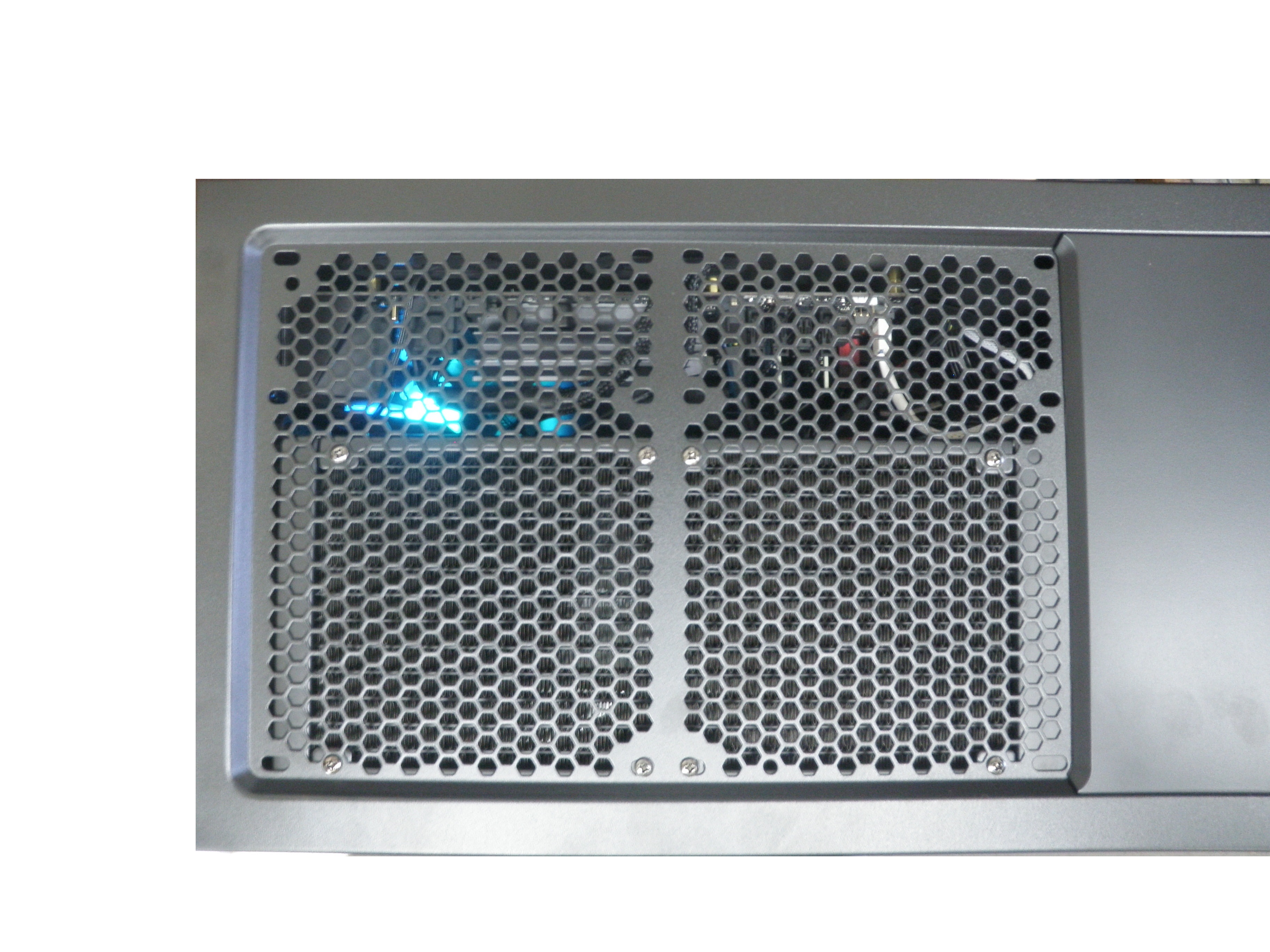

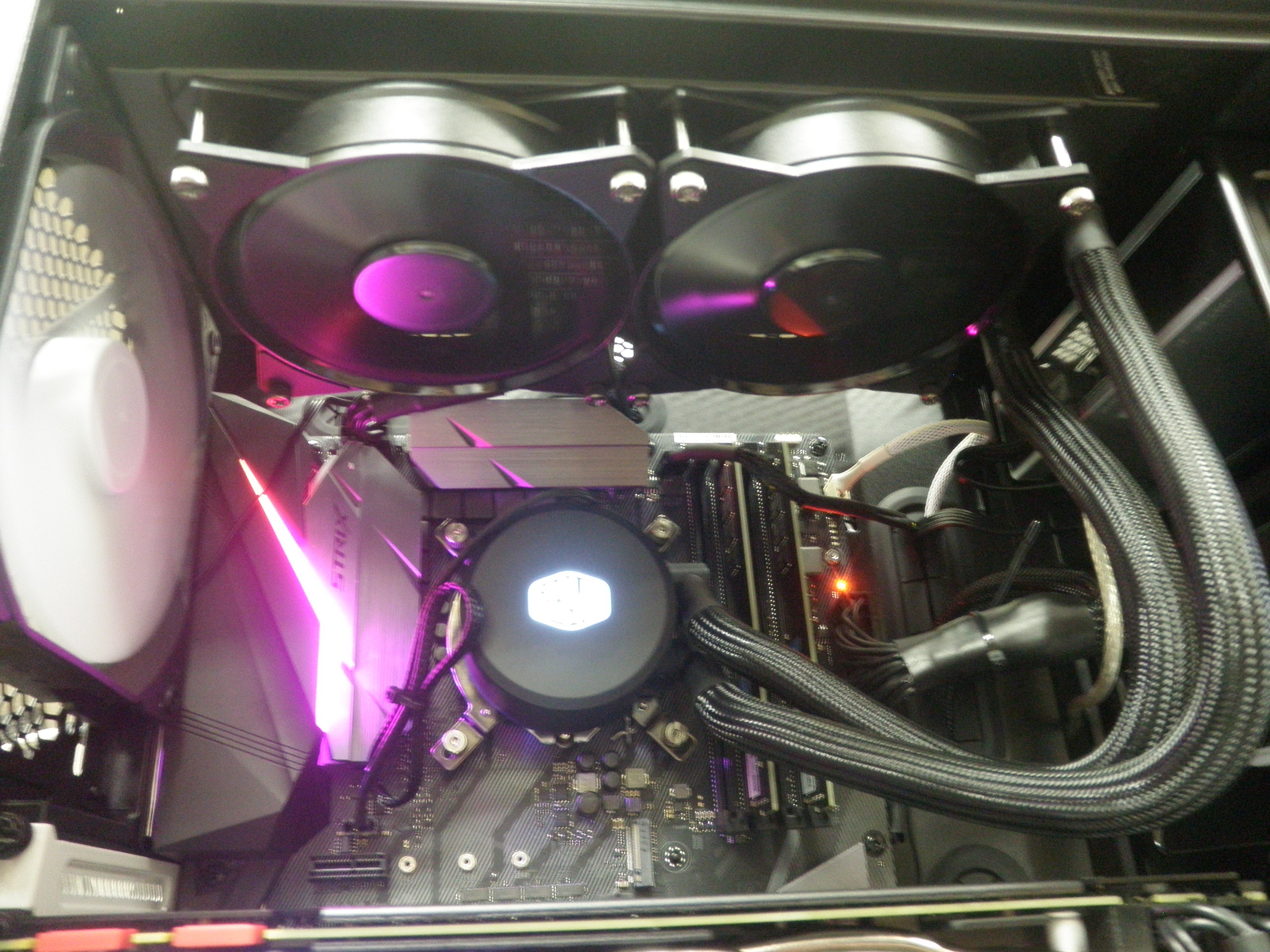

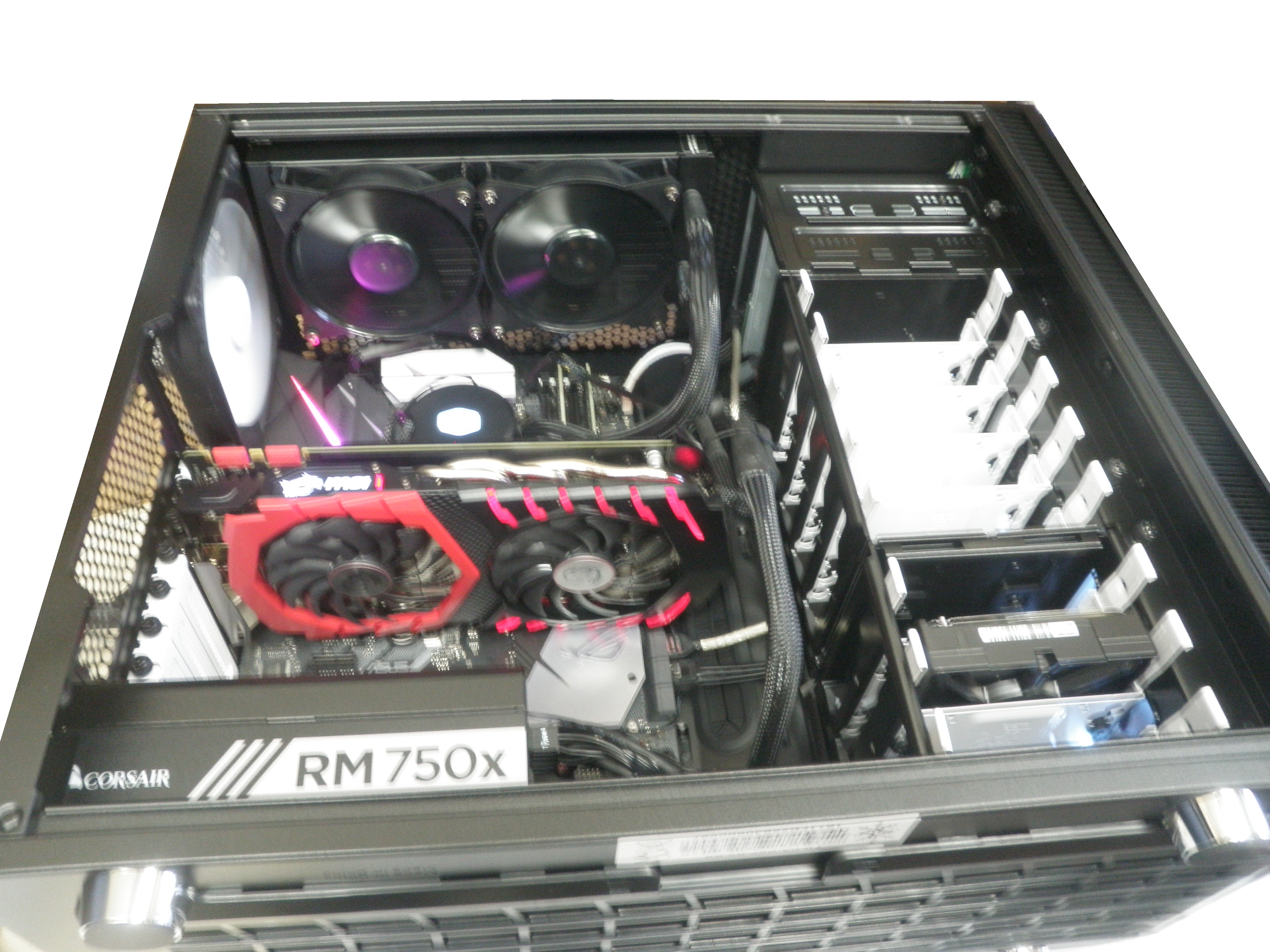

・CPUクーラー
Cooler Master MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK

クリック

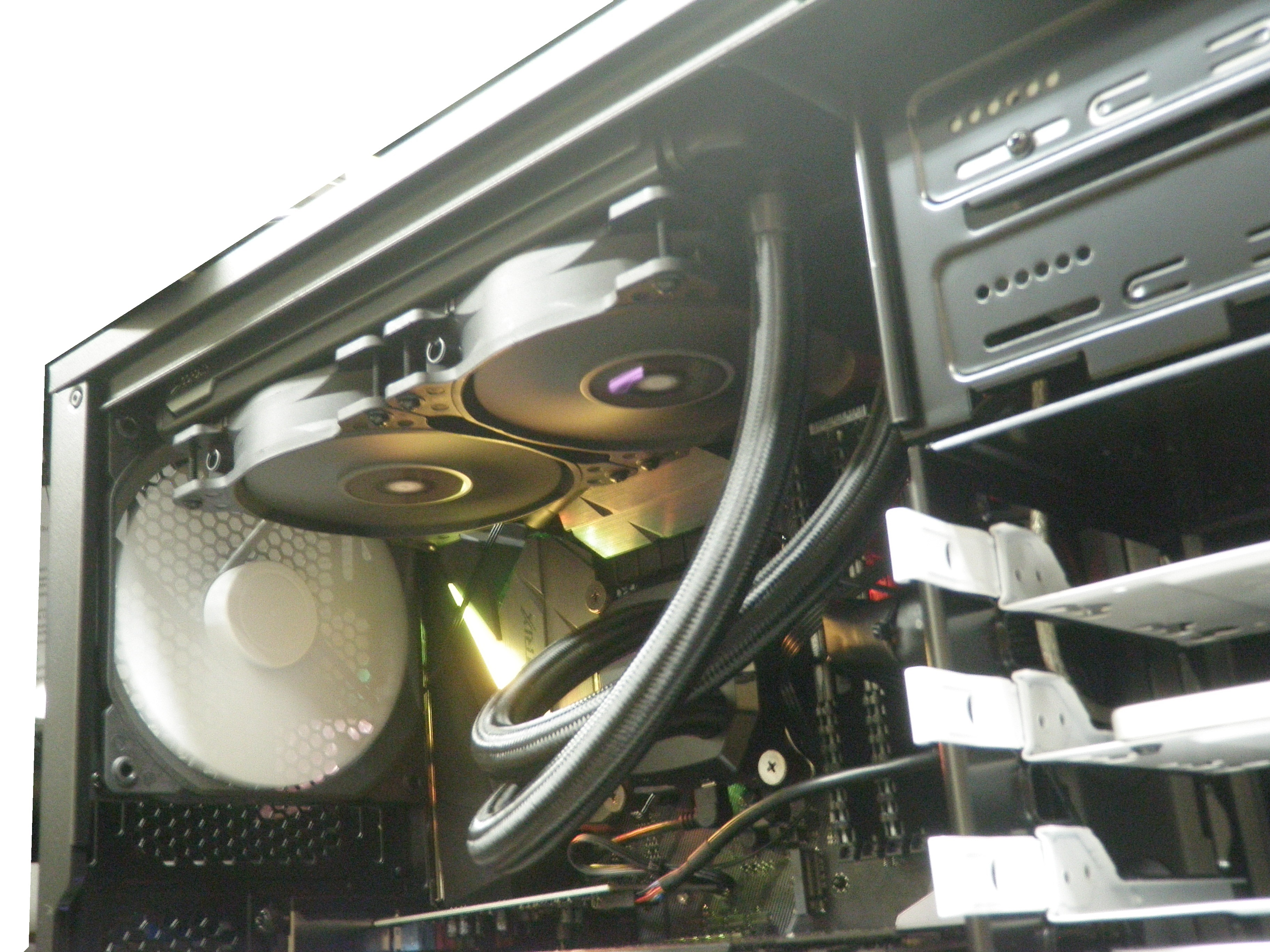

R5シリーズは既出ですが当水冷式とは初の組合せとなります
(2018/4/27)

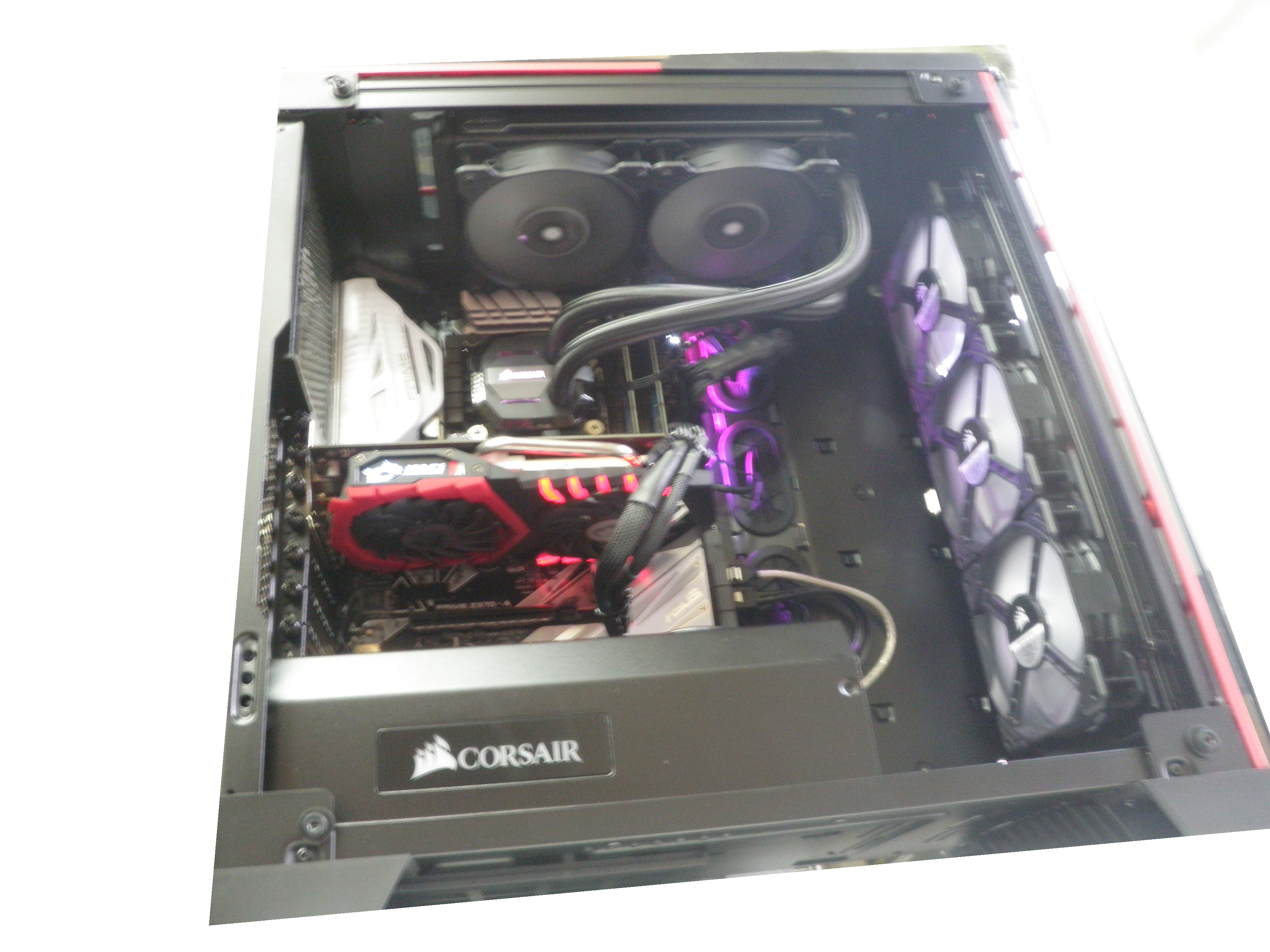

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS PRIME Z370-A
・筐体

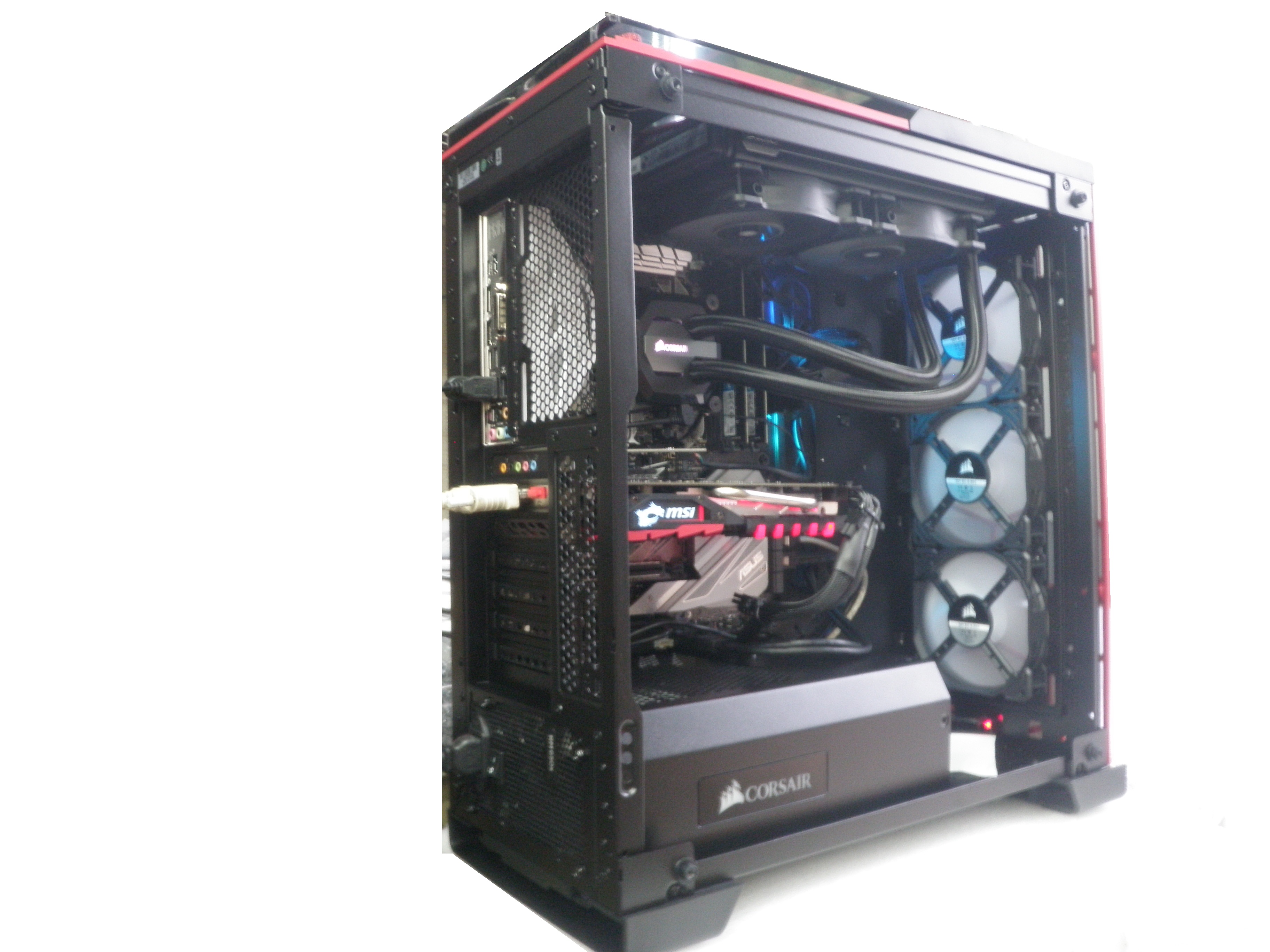

CORSAIR 570X RGB CC-9011111-WW RED

クリック

関連パーツ既出です。
570X　REDタイプは初登場です。
3タイプございまして3タイプ目でございます。
MSIのビデオカードの赤と同調しております。
(2018/4/11)

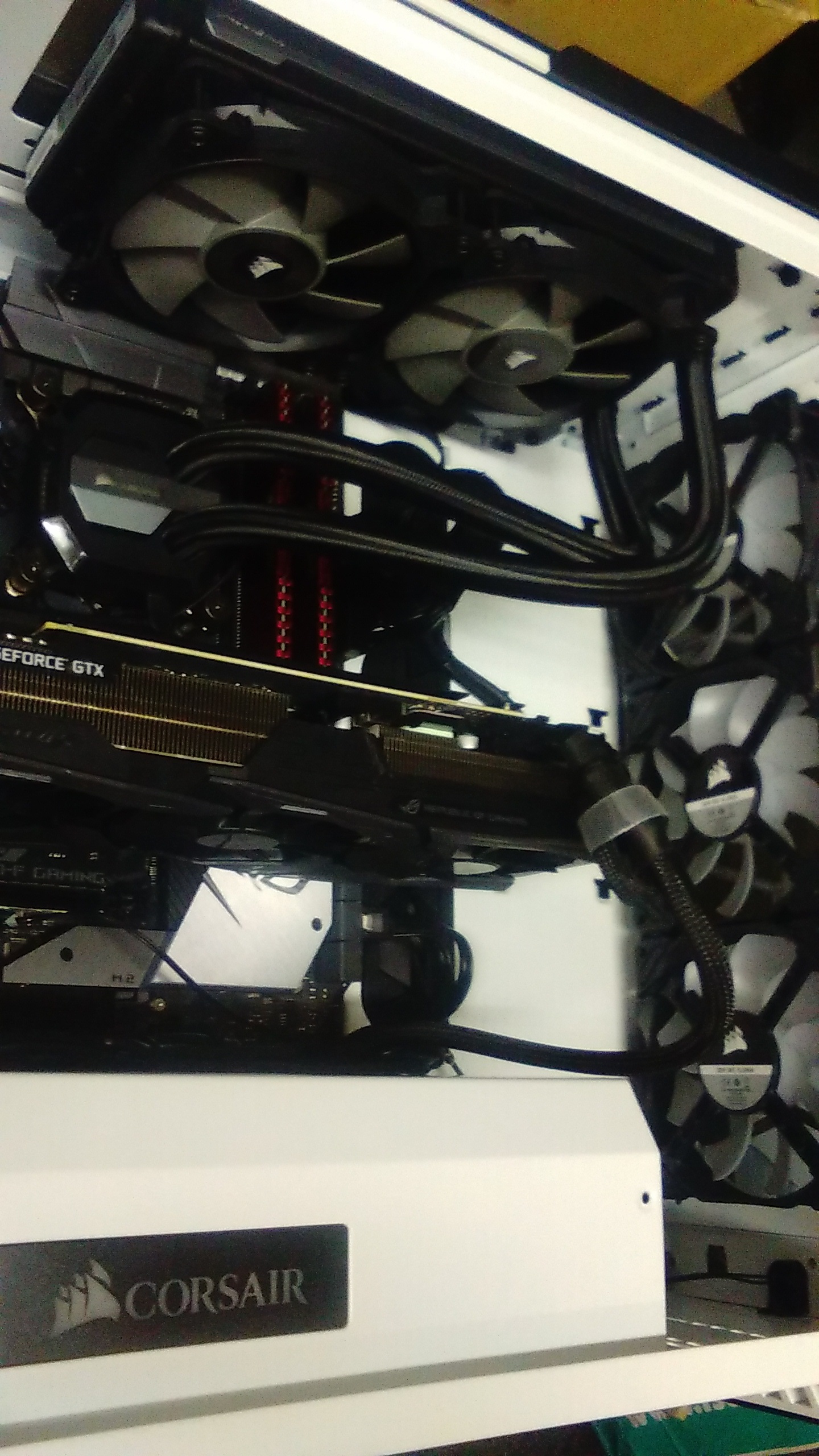

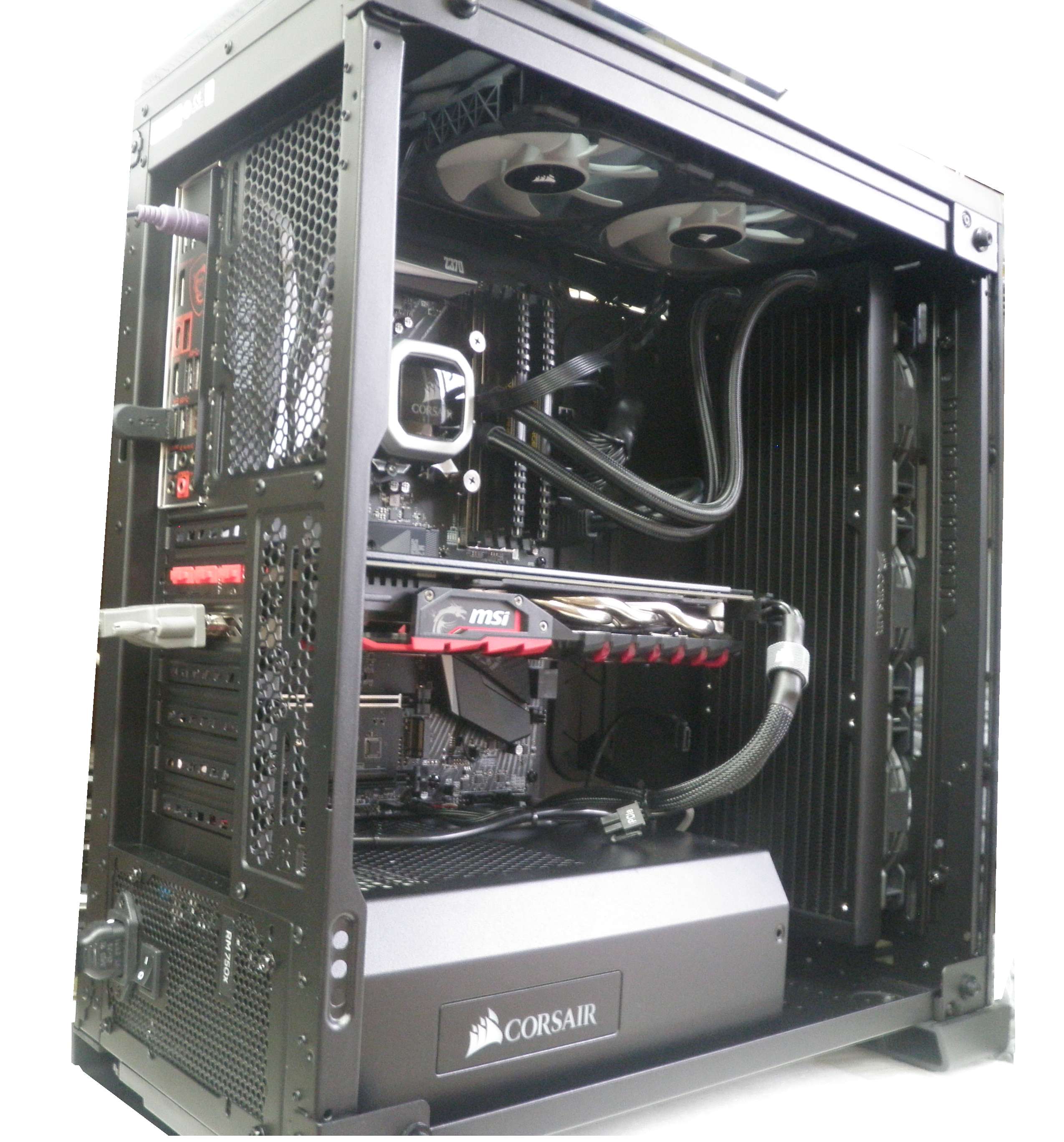

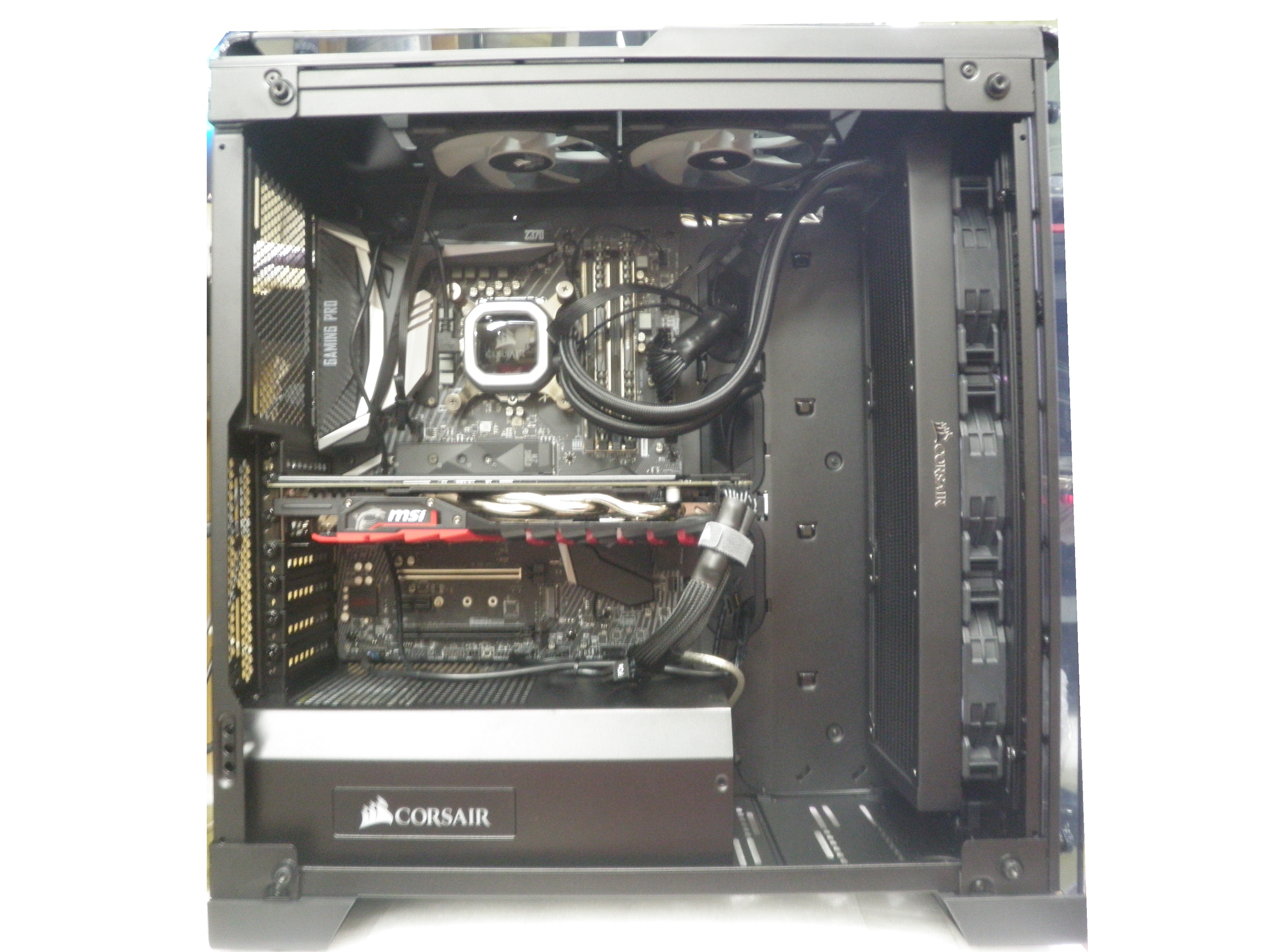

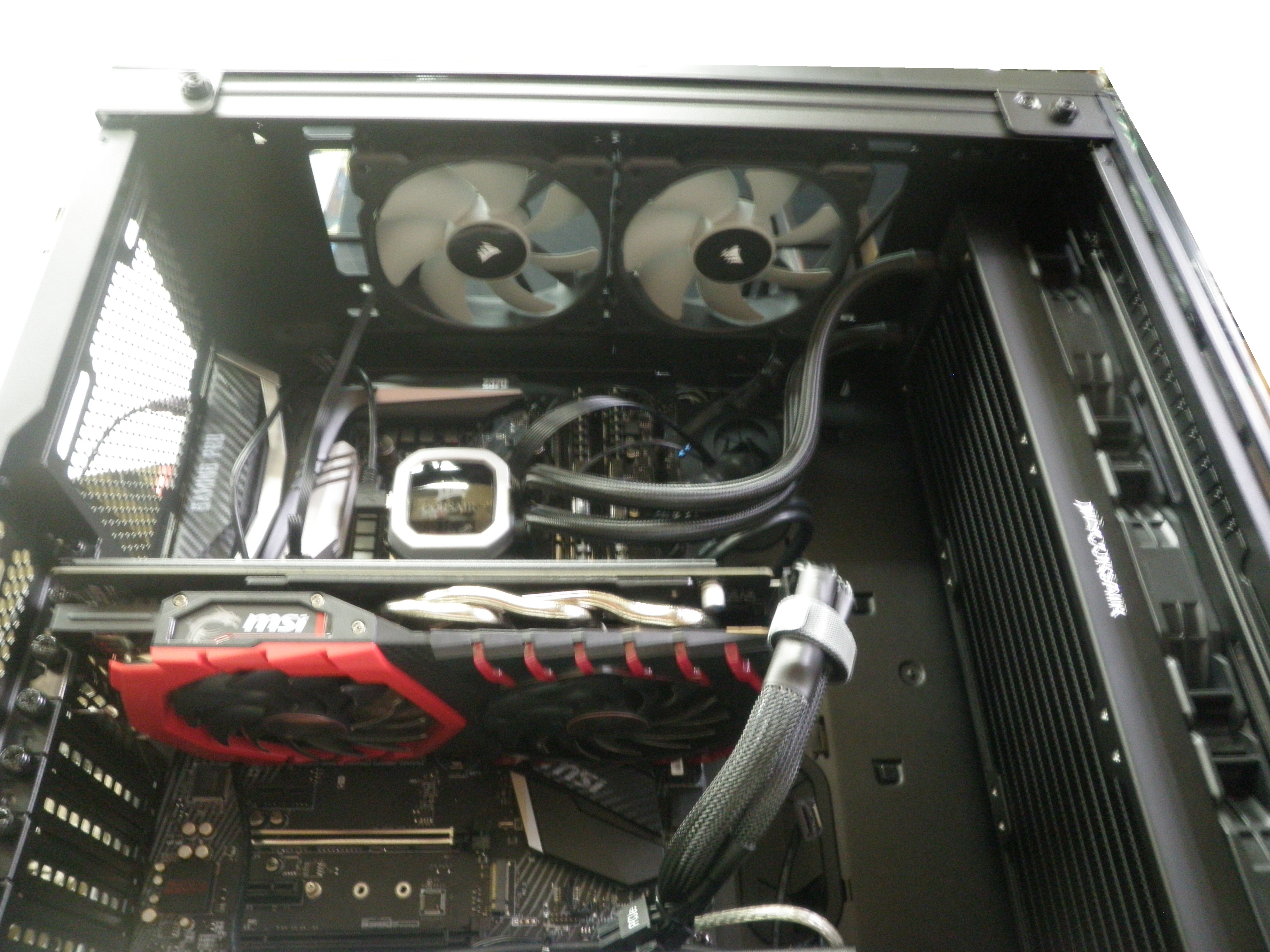

・CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW 36cmラジエータ(水冷式）
・マザーボード
MSI Z370 GAMING PRO CARBON
・筐体
CORSAIR 570X RGB CC-9011098-WW BLACK
クリック

ケースファンが一個余りましたのでリアに設置しようかと思いましたが、シンクとの干渉により設置不可。
一個は了承の上同梱のかたちでお客様へお送りいたしました。
ラジエータの上段または中段にサンドイッチのかたちで設置も有かと思います。
(2018/4/9)

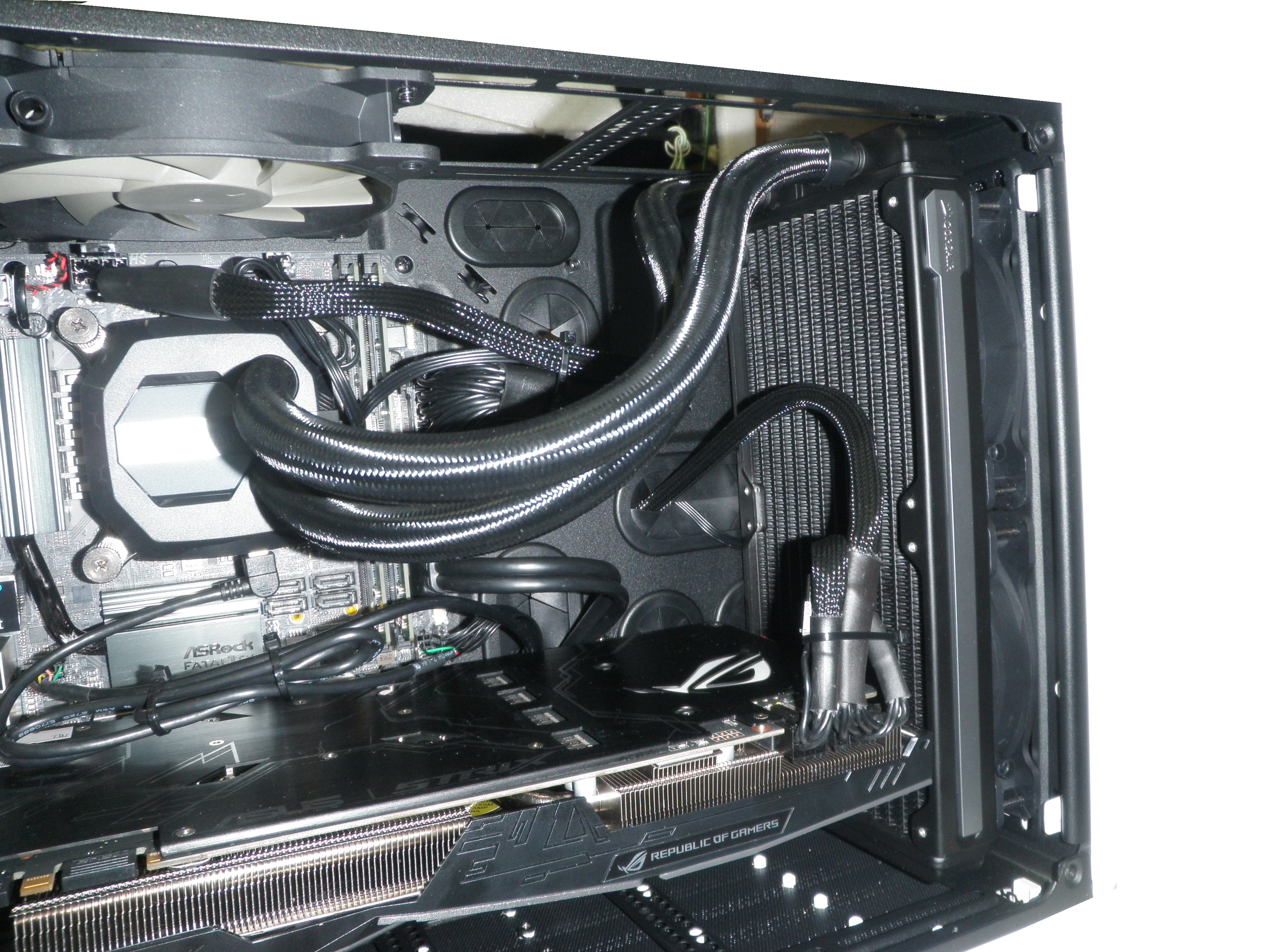

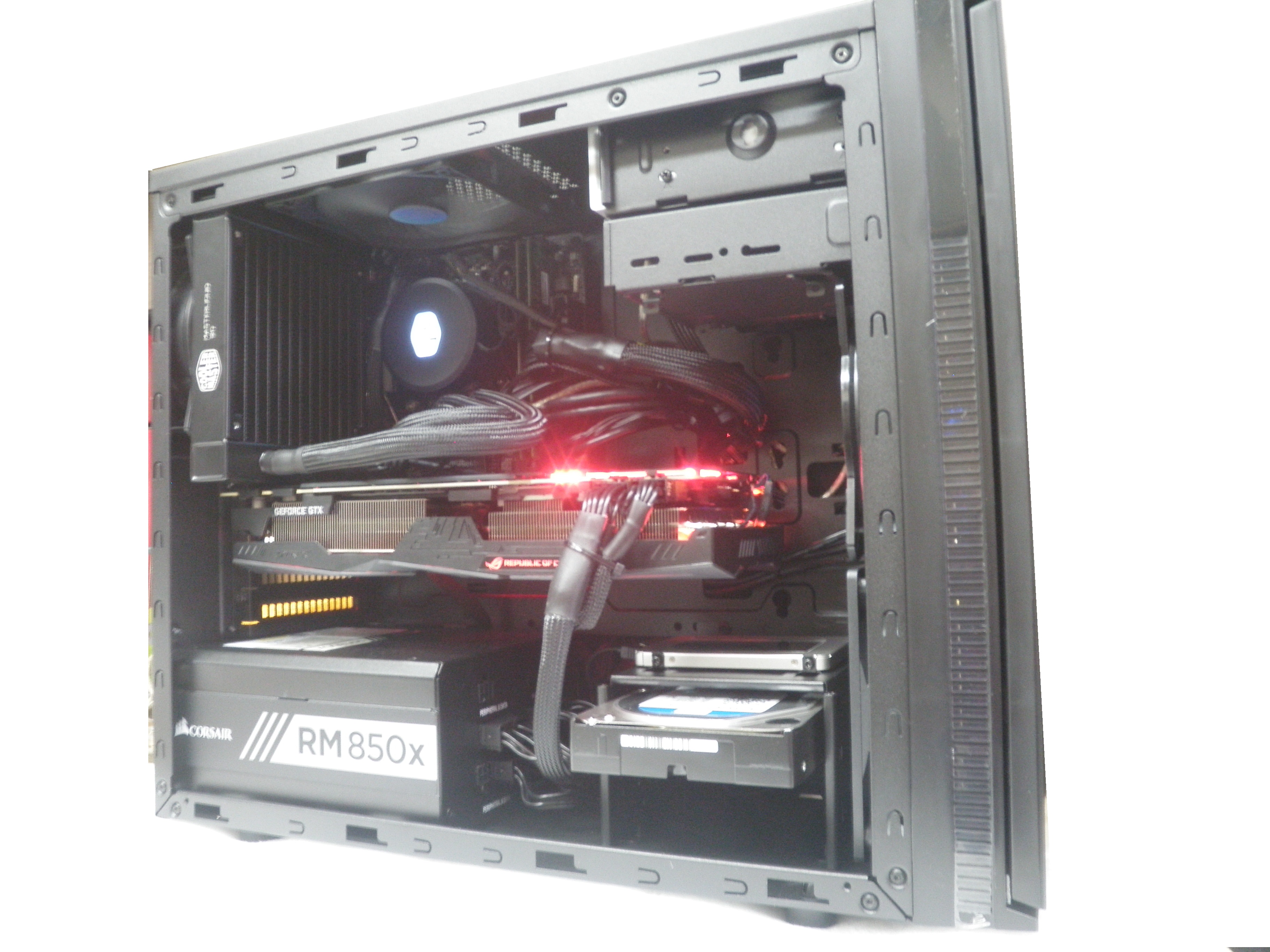

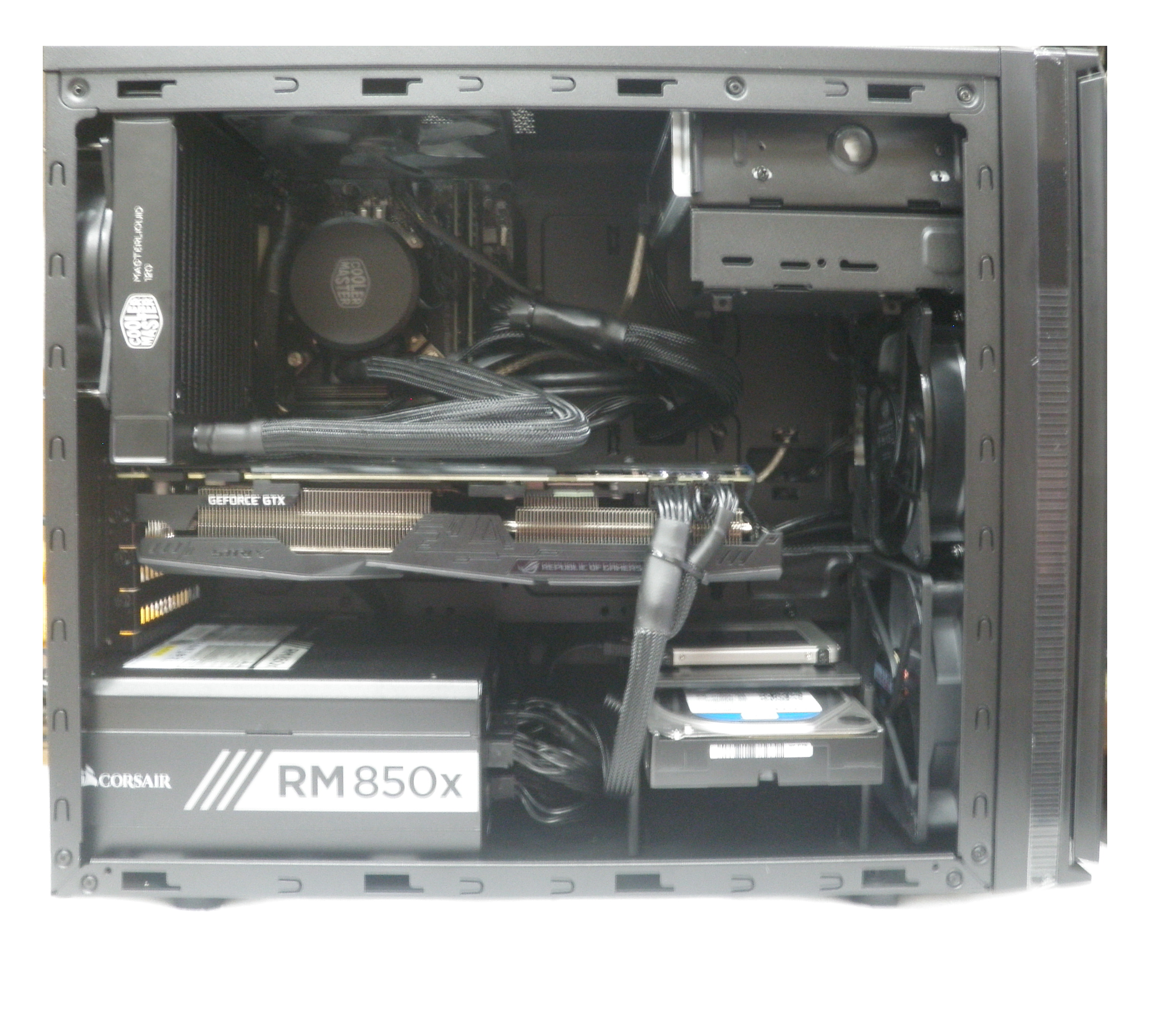

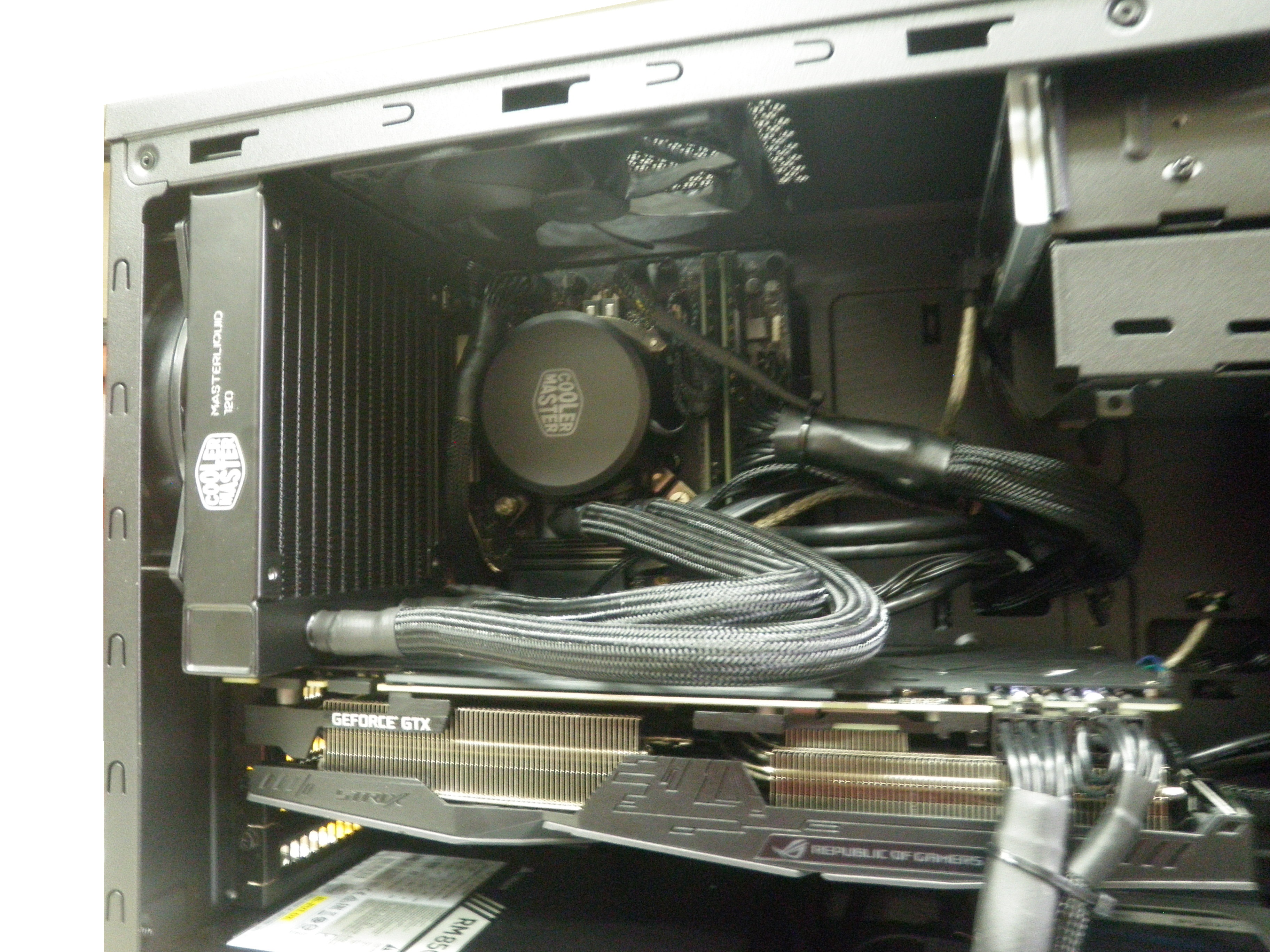

・CPUクーラー
Cooler Master MasterLiquid Pro 120 MLY-D12X-A20MB-J1(水冷式）
・マザーボード
ASRock Fatal1ty Z370 Gaming-ITX/ac
・筐体
Cooler Master Silencio 352
クリック

水冷式に付属のファンは二個ありますが干渉ため一個しか使えません。
ラジエータに吹け付けがベターですがラジエータをリアに直に設置する穴が存在しないため吸い込みになります。
サンドイッチができればいいのですが内側のファンはクーラー本体との干渉の為不可となります。
パイプはメモリとの干渉の為、接続部は下側となります。
(2018/4/7)

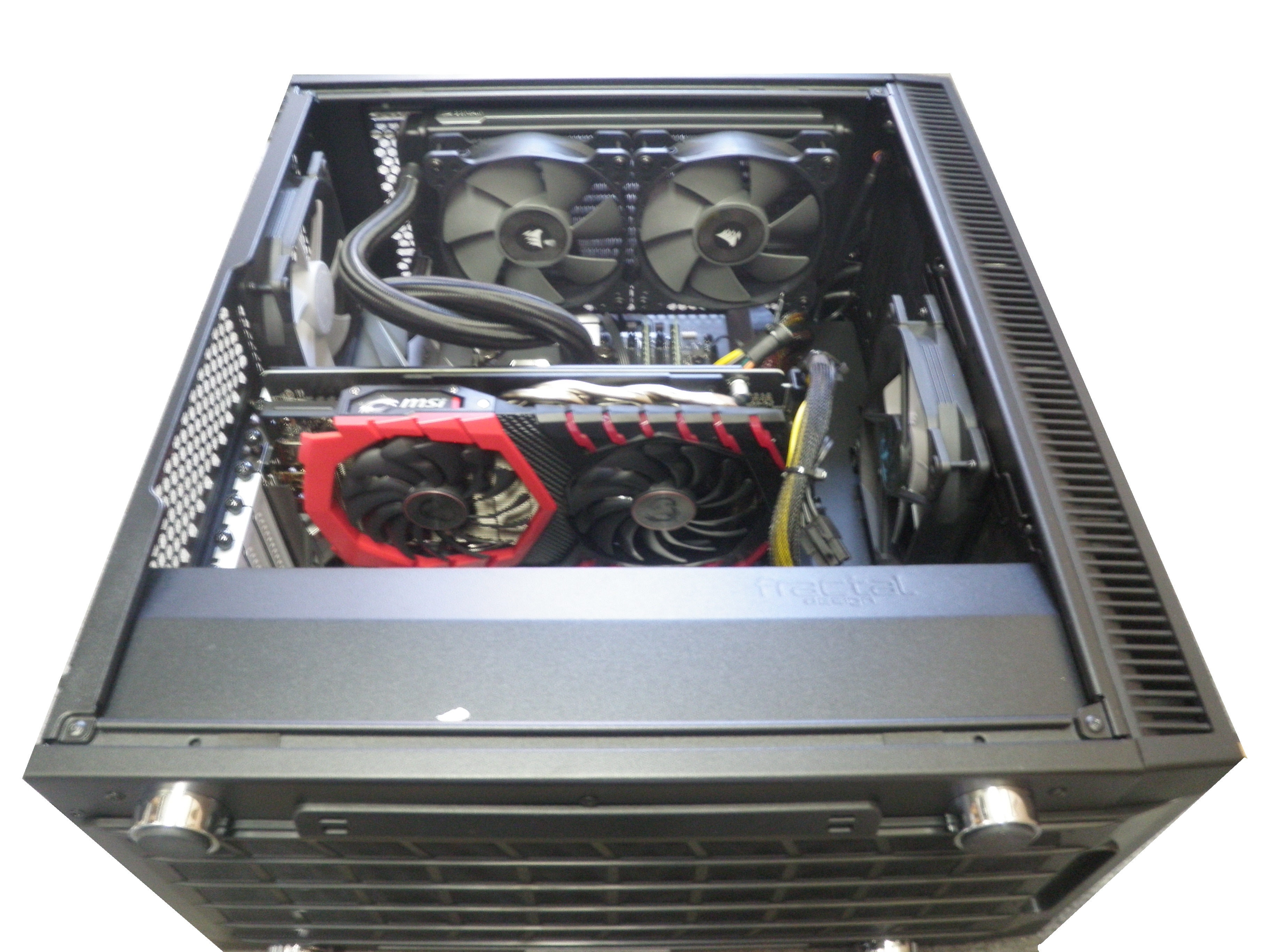

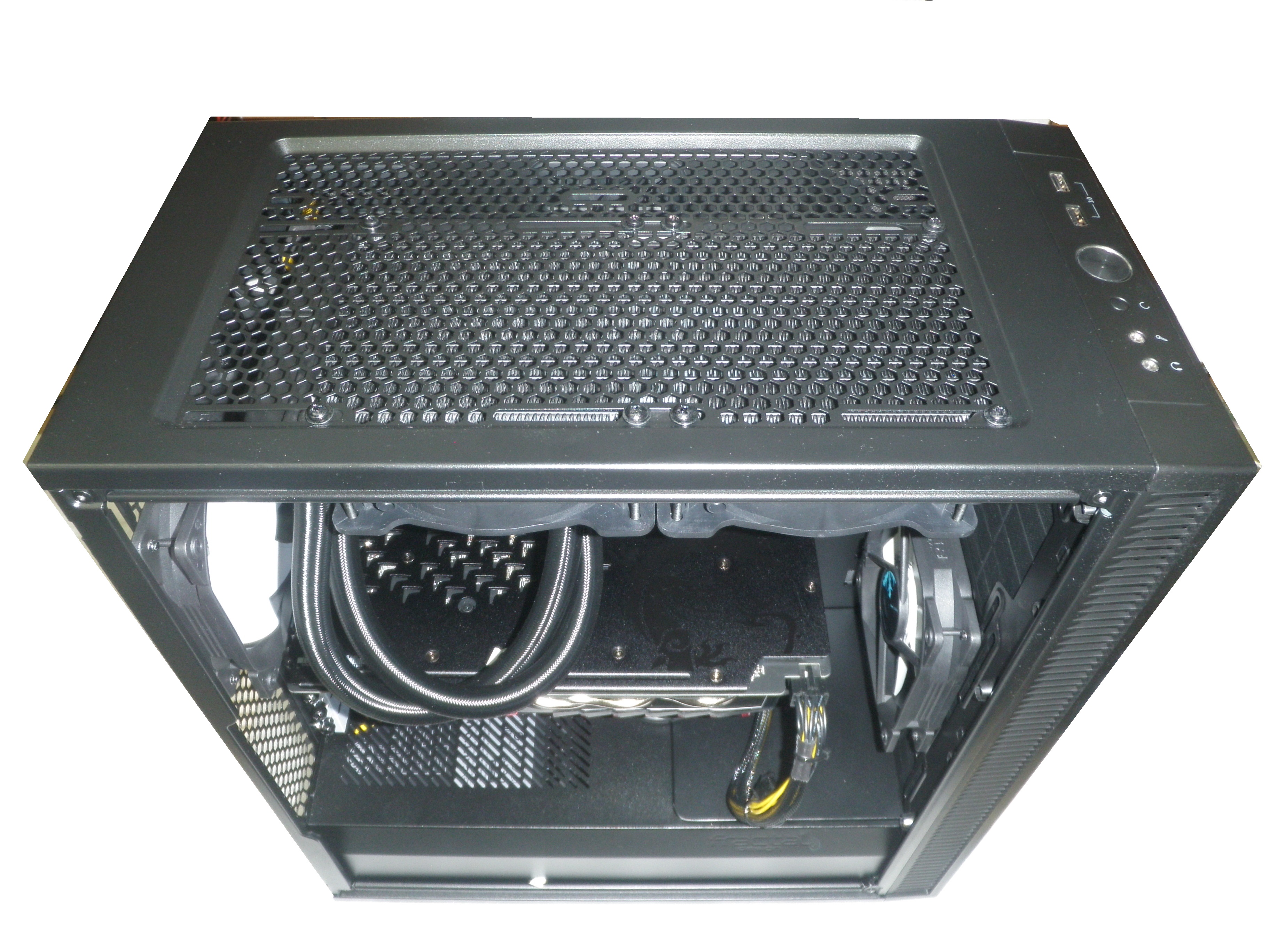

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define C FD-CA-DEF-C-BK
クリック

ラジエータ（トップパネル二個）以外のファンはケース標準装備品です。
小さめのPCケースにコンパクトにまとまった感じです。
DVD光学式ドライブは必要無しとのコンセプトになります。
こういった傾向が増えつつあります。
(2018/3/29)

・CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体

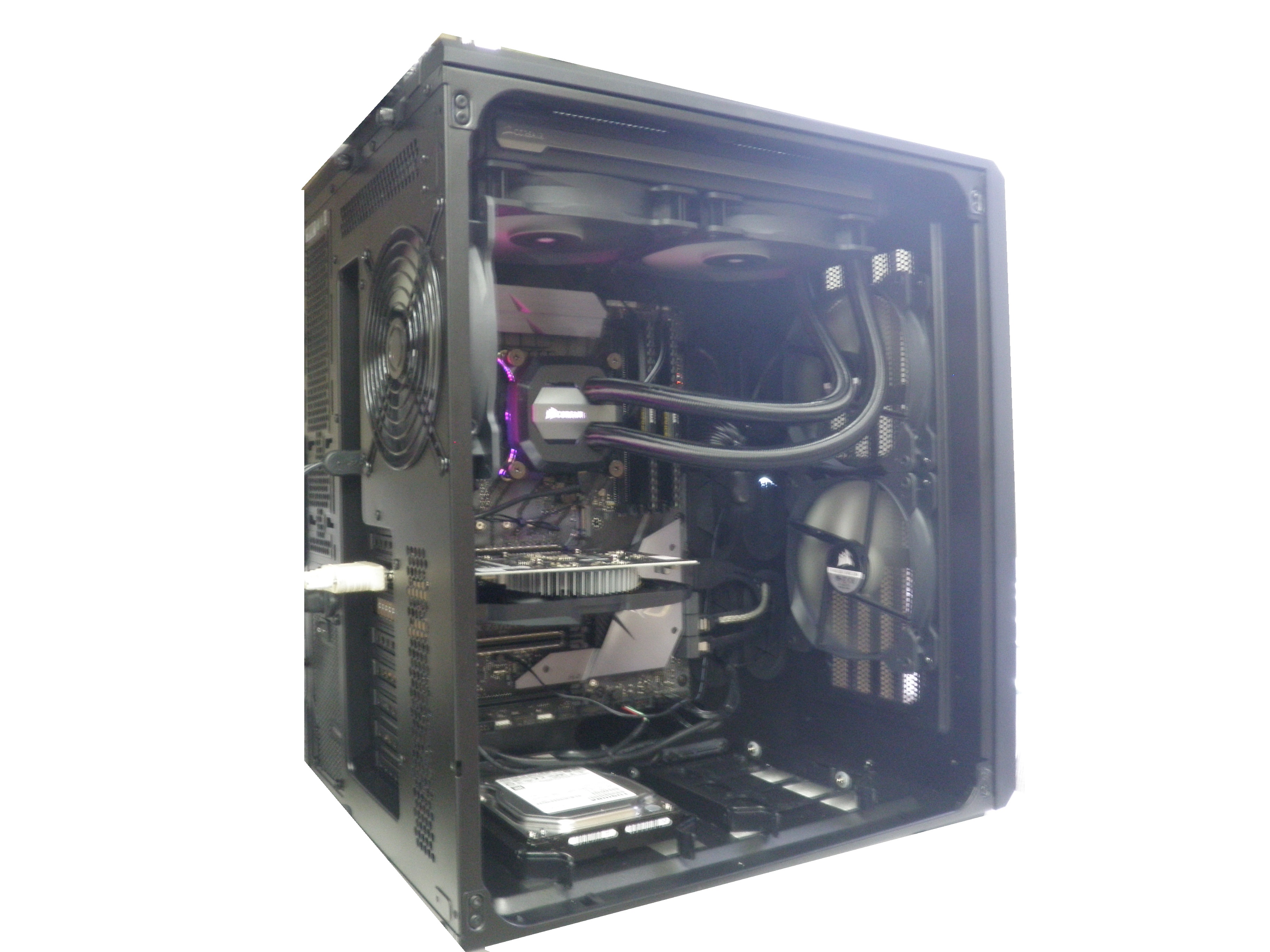

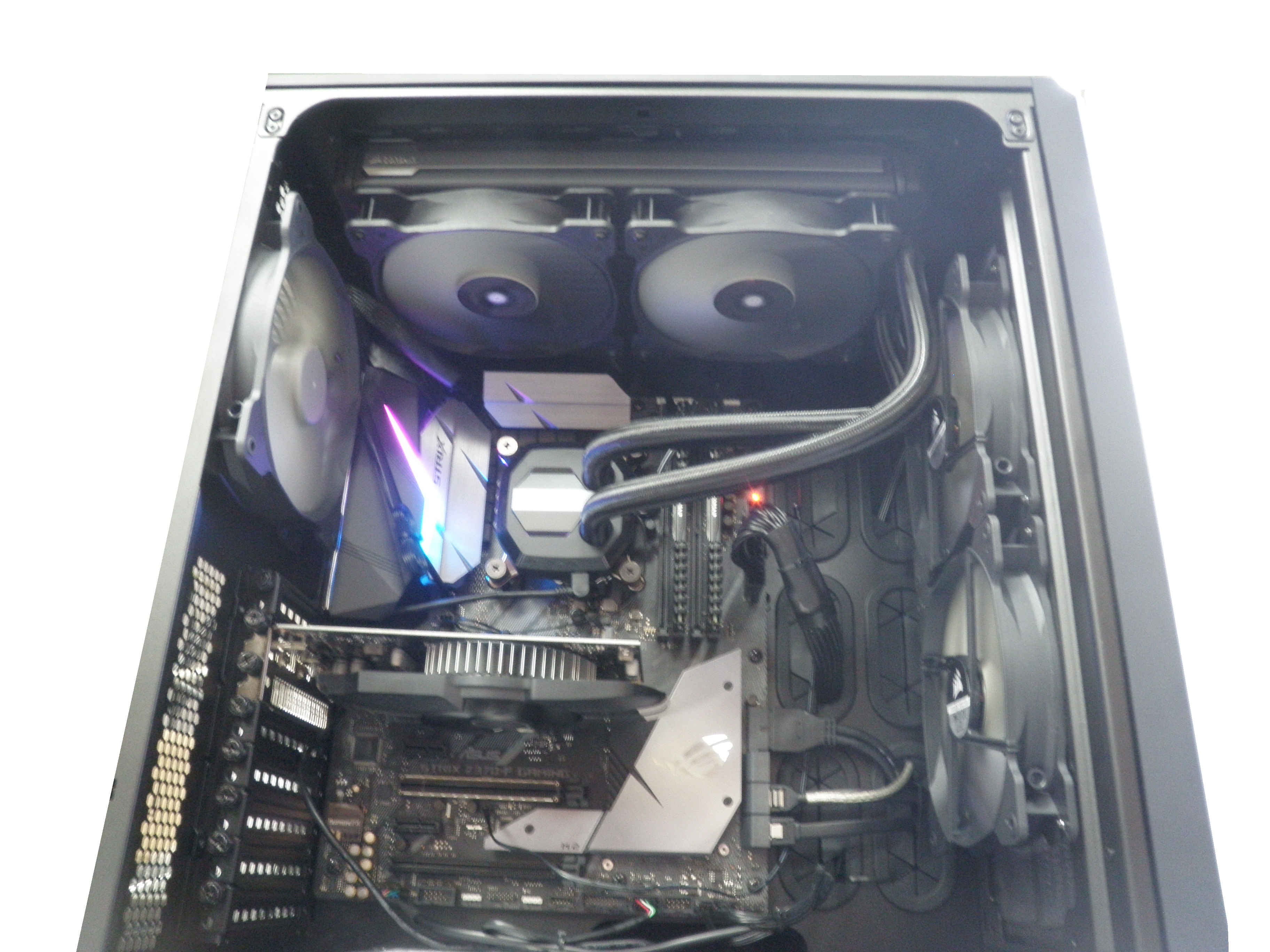

Corsair Air 540 CC-9011030-WW
クリック

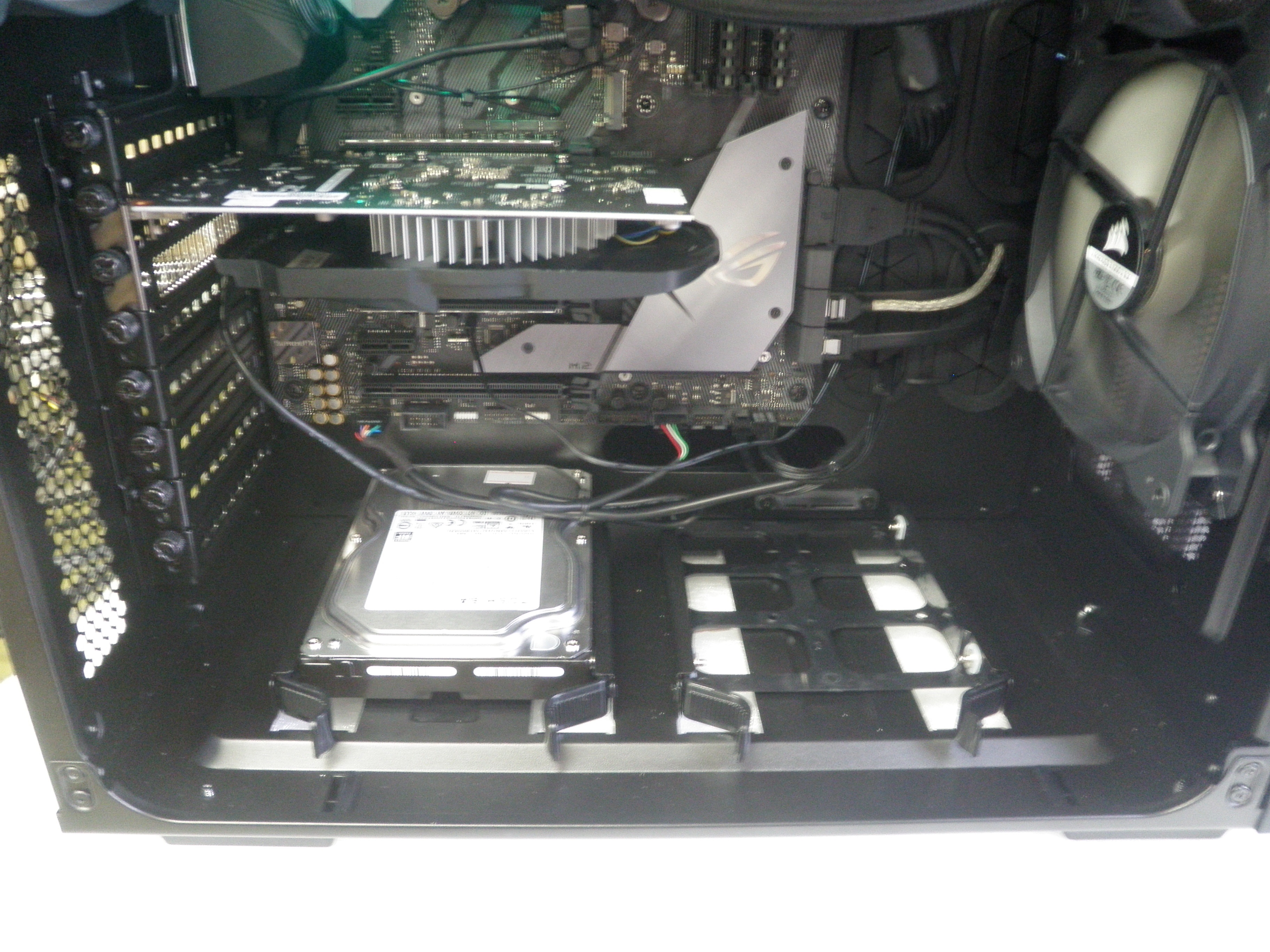

このケースですがHDDをボトムに設置致します。
ホットスワップのかたちになります
(2018/3/24)

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R5 FD-CA-DEF-R5-TI-W

クリック

(2018/3/16)

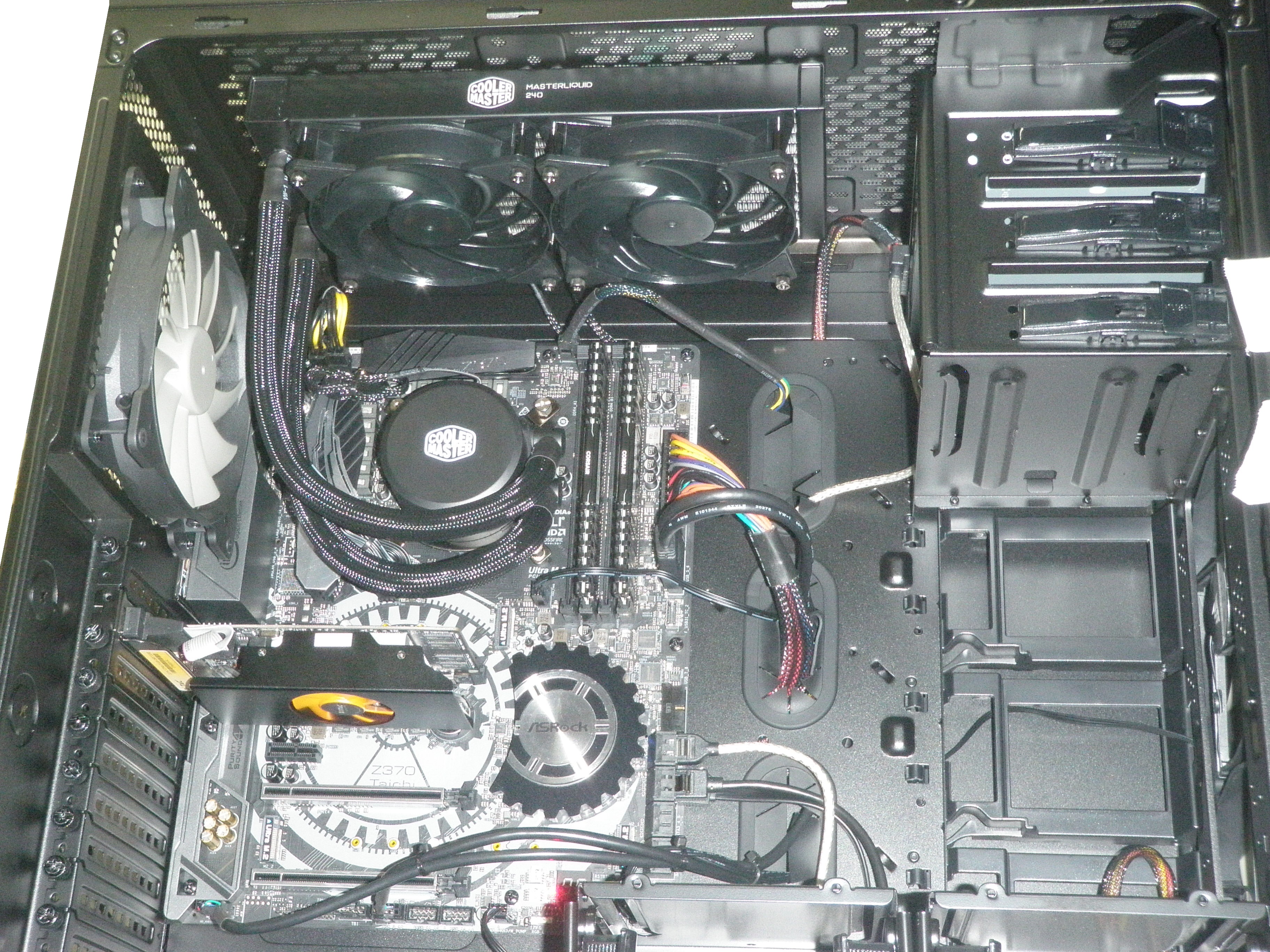

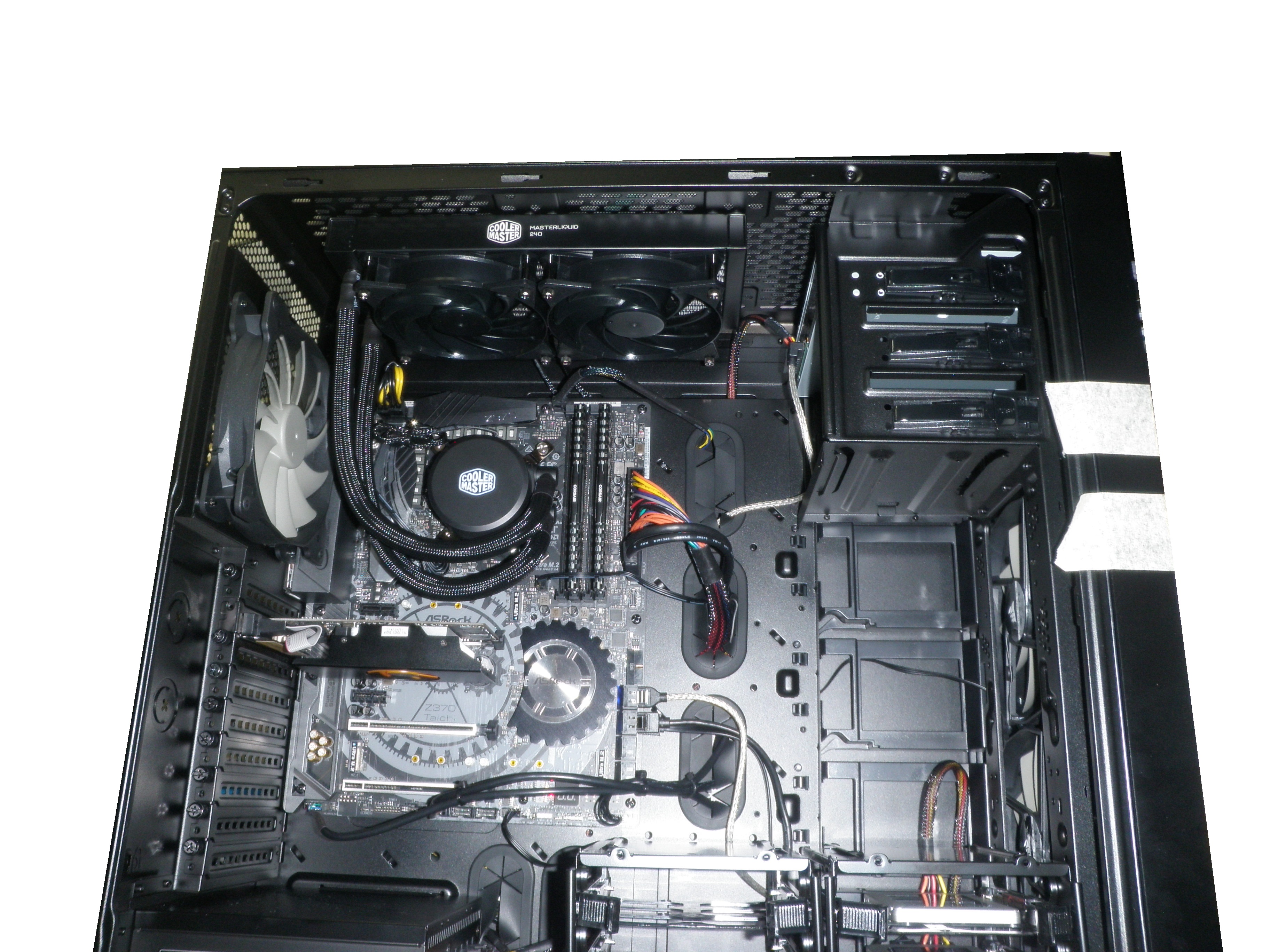

・CPUクーラー
Cooler Master MasterLiquid 240 MLX-D24M-A20PW-R1
・マザーボード
ASUS ASRock Z370 Taichi
・筐体
CORSAIR Obsidian 750D Airflow Edition CC-9011078-WW

クリック
このケースでしたら大型14cmx28cmのラジエータも設置できるかもしれません。
前後に余裕があります
(2018/3/15)

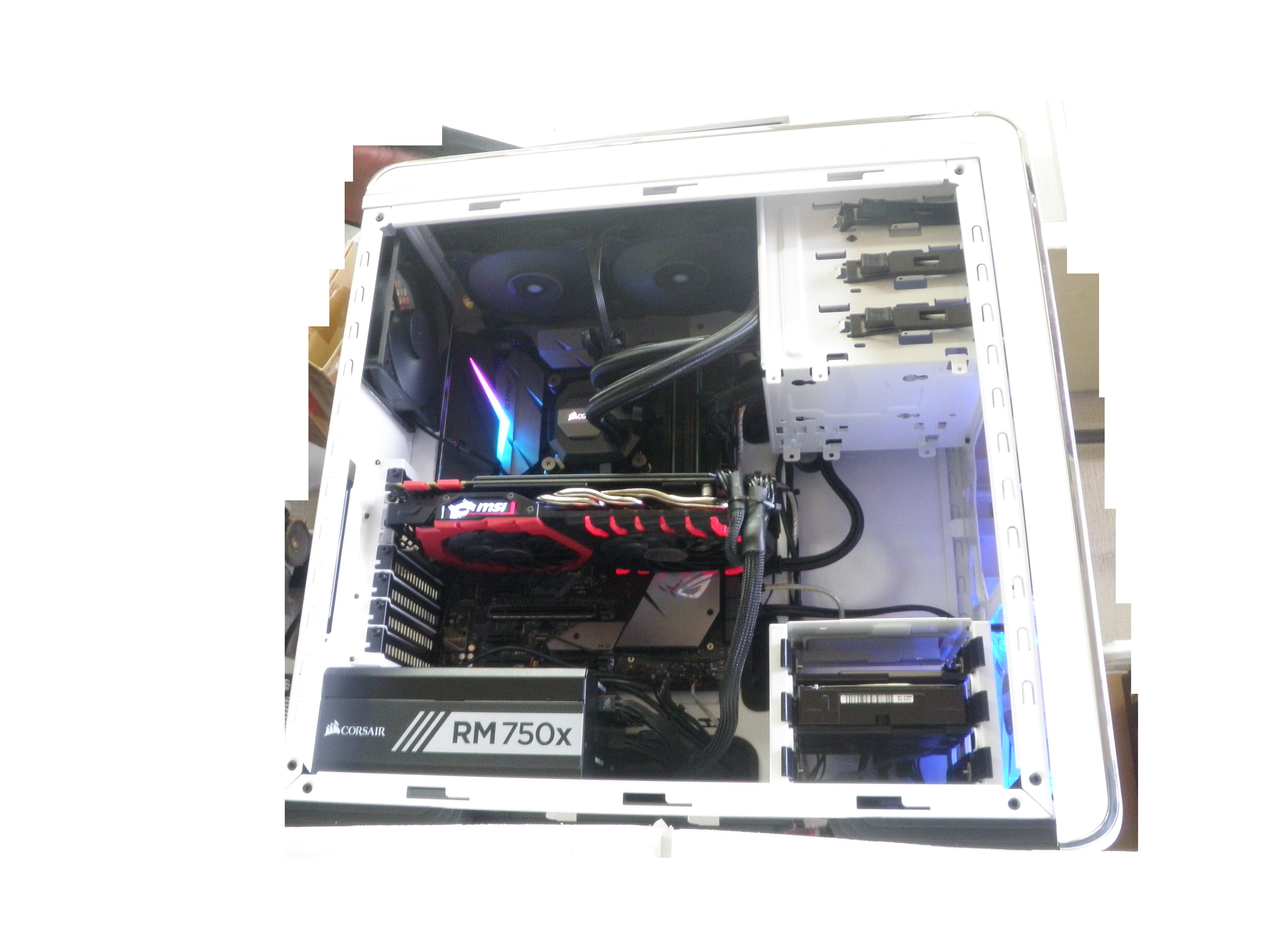

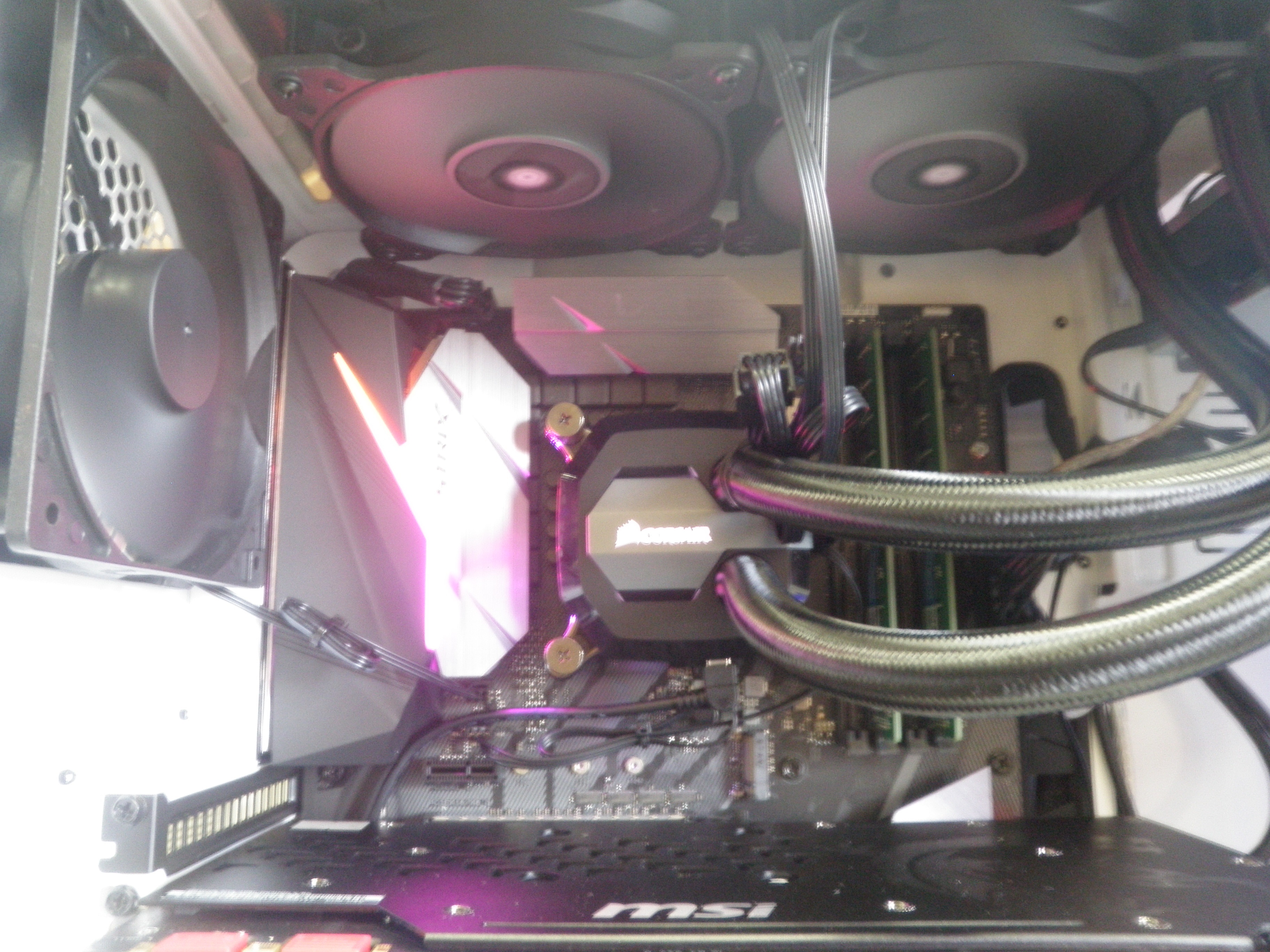

・CPUクーラー
Corsair H100i V2 CW-9060025-WW(水冷式）
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Cooler Master CM 690 III White CMS-693-WWN1-V2

クリック

(2018/3/8)

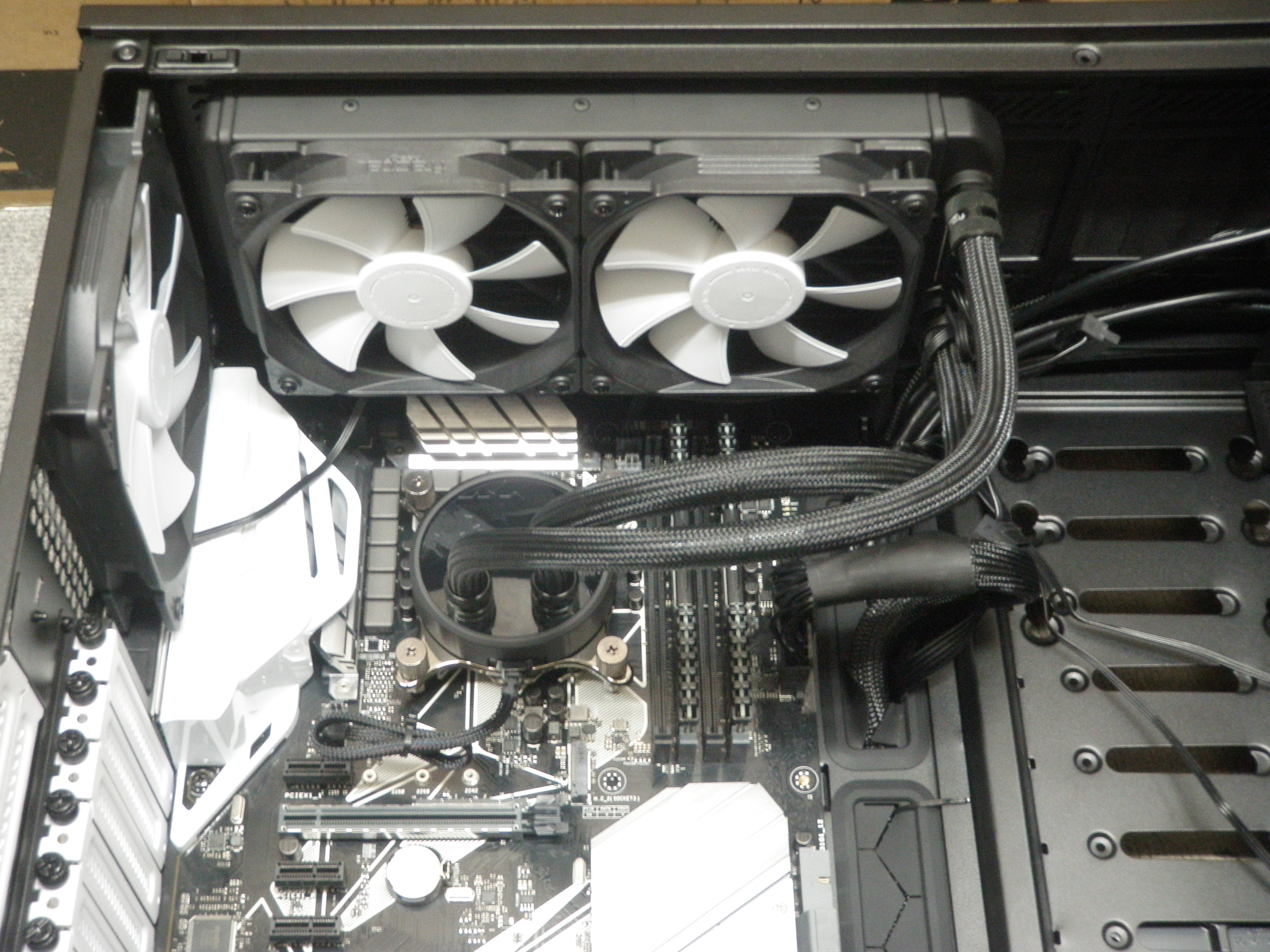

・CPUクーラー
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式)
・マザーボード
ASUS PRIME Z370-A
・筐体
Define R6 FD-CA-DEF-R6-BK-TG

クリック

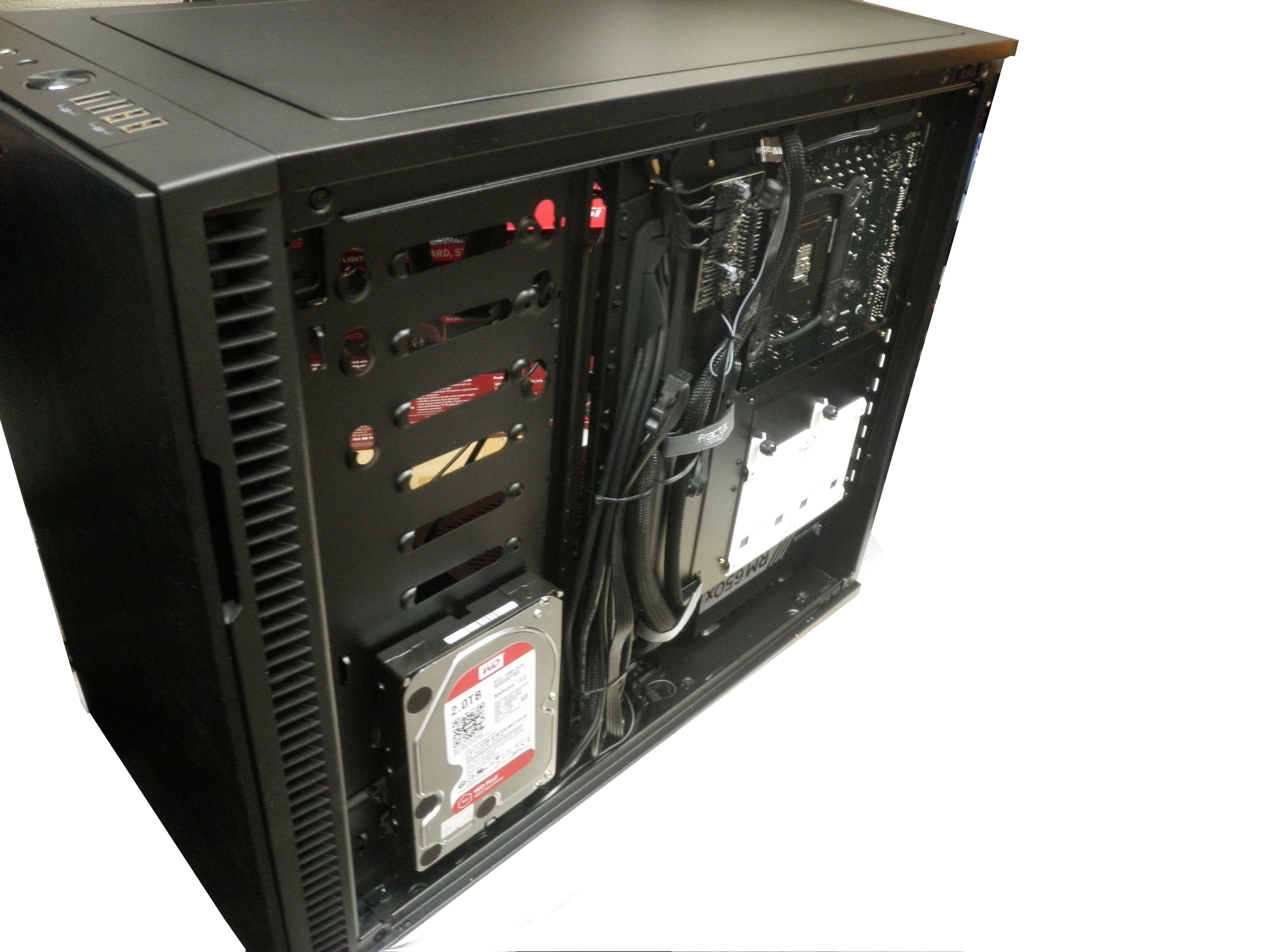

HDDをここに設置できます。
上下二個まで
ネジとゴムワッシャ？で4箇所引っ掛けてあるだけです
※時間がかかる作業です
輸送中には写真左側が上にきます。
輸送中HDDが写真の上にずれる恐れがあるのでサイドパネルとHDDの隙間に干渉材があったほうがいいです
(2018/2/28)

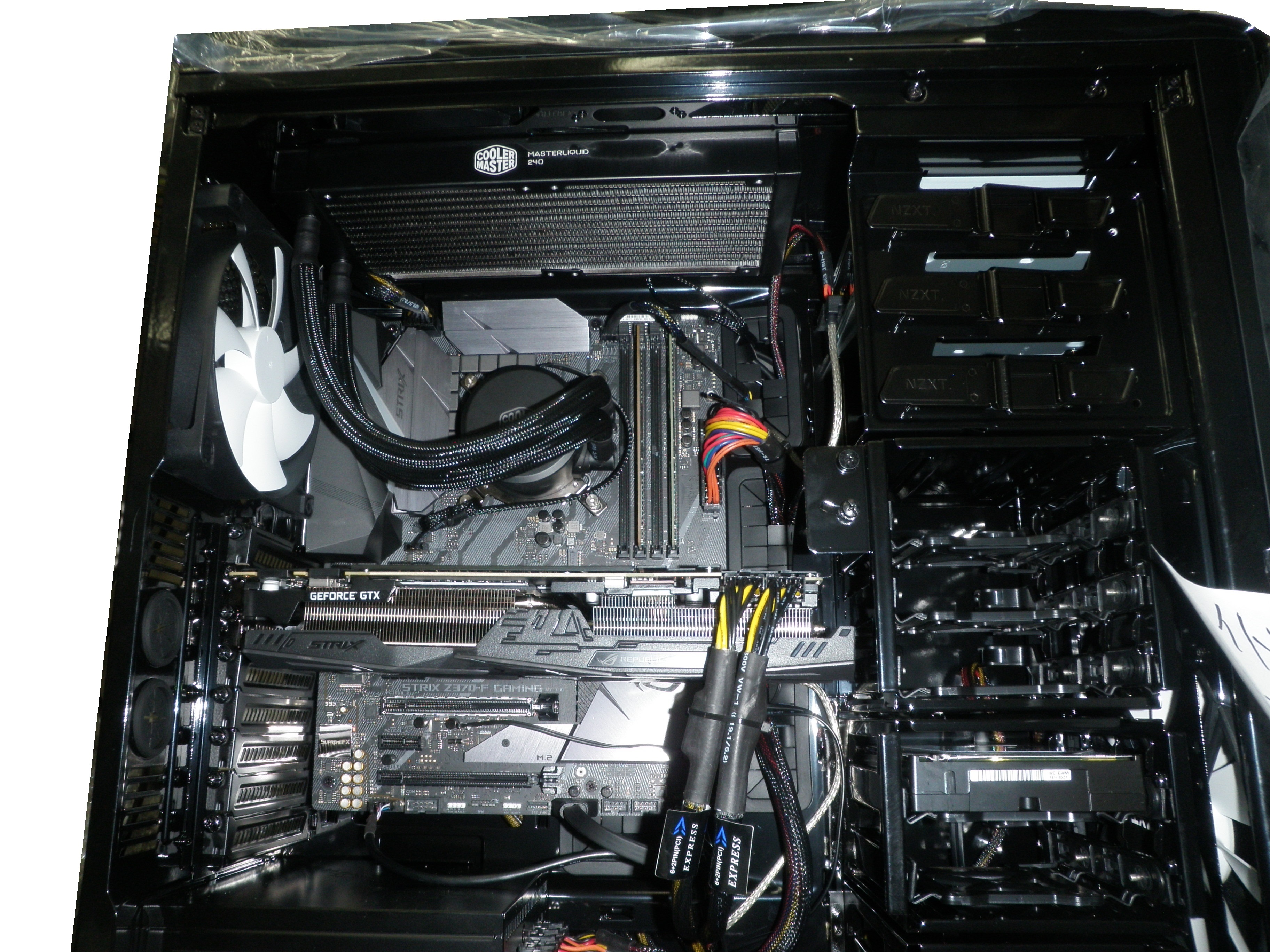

・CPUクーラー
Cooler Master MasterLiquid Pro 240 MLY-D24M-A20MB-J1
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
NZXT PHANTOM530-BK

クリック

(2018/2/28)

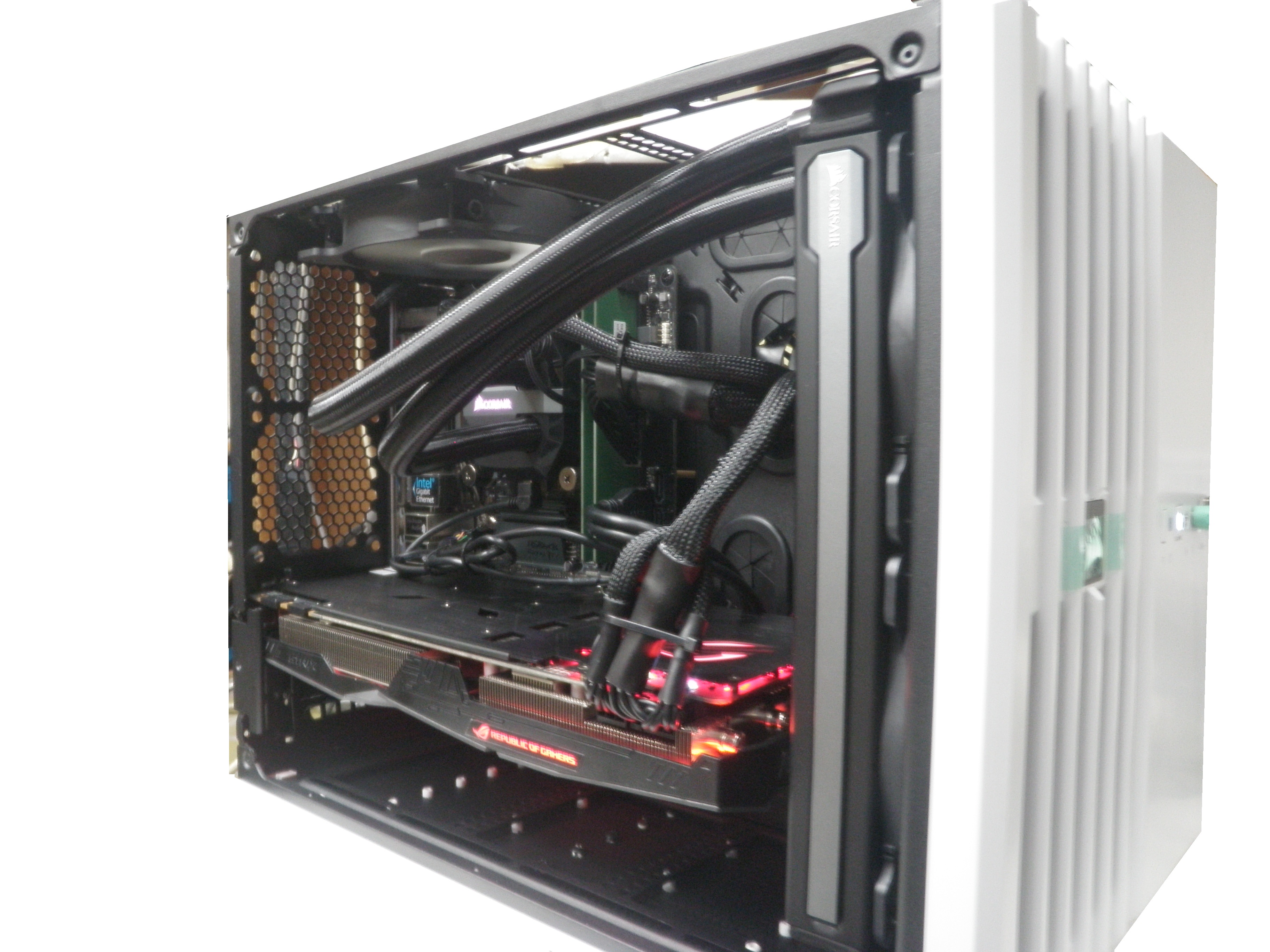

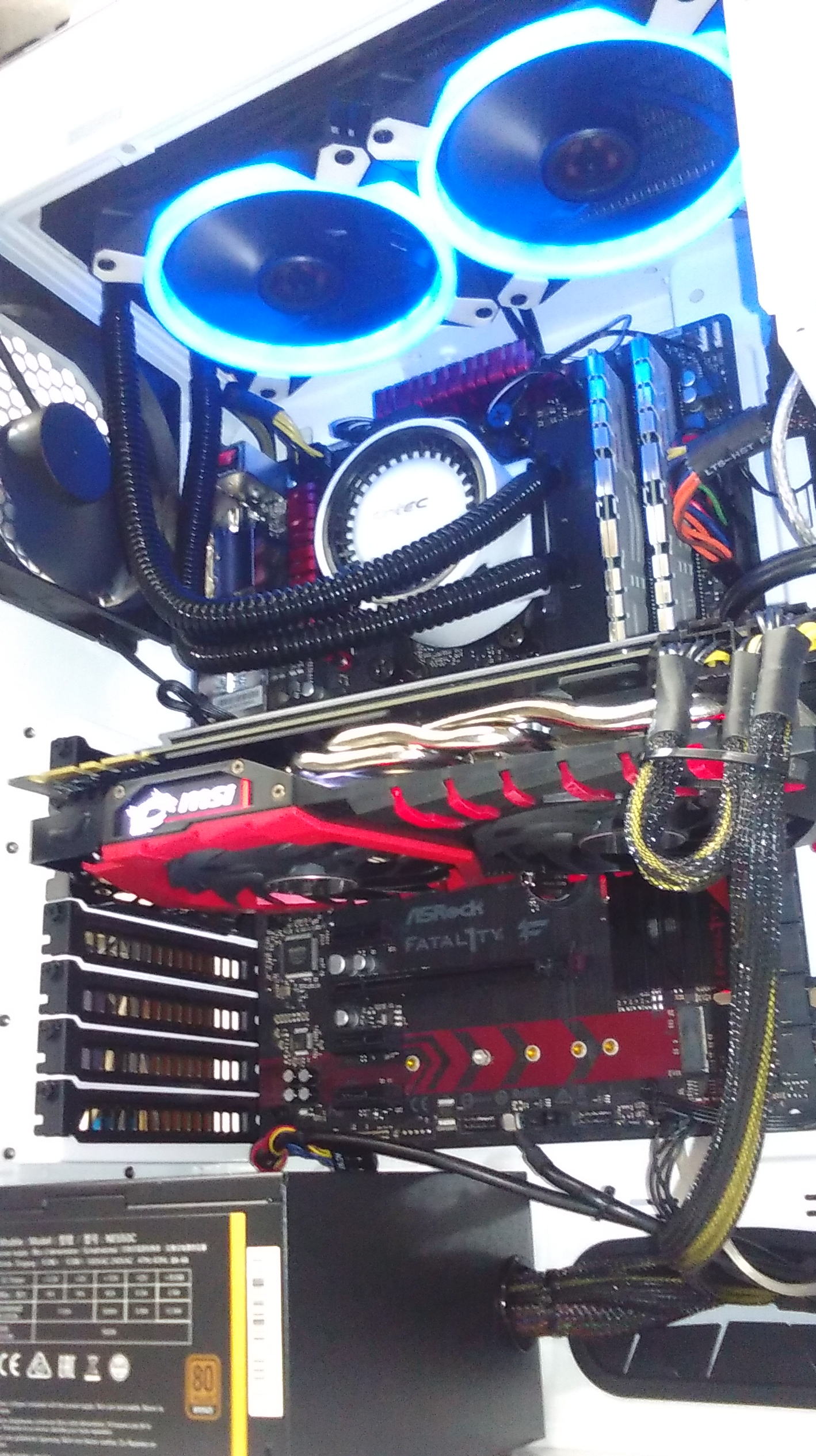

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASRock Fatal1ty Z370 Gaming-ITX/ac
・筐体
CORSAIR Carbide Air 240 White Edition CC-9011069-WW

(2018/2/22)

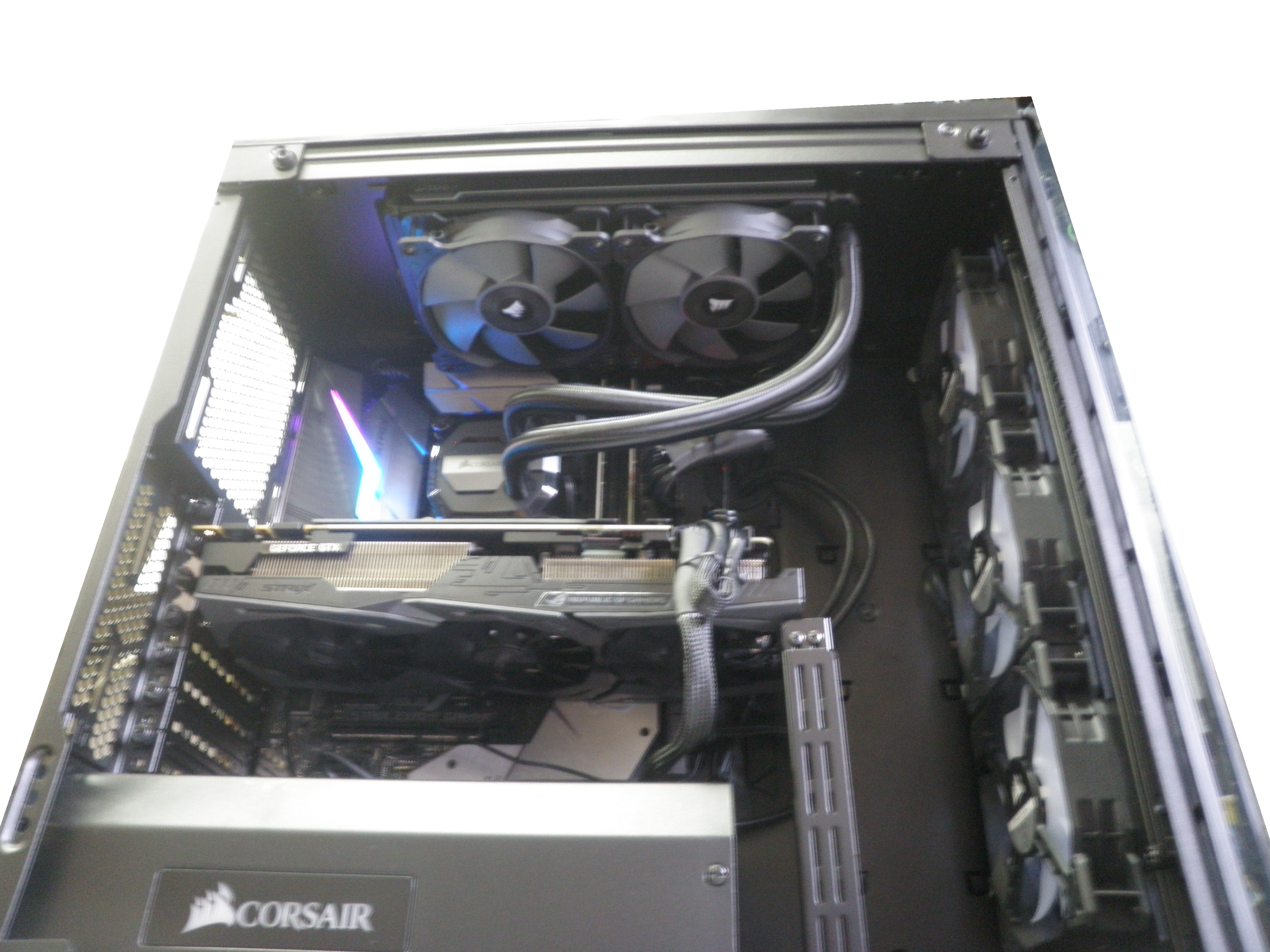

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB CC-9011110-WW

クリック
(2017/12/25)

・CPUクーラー

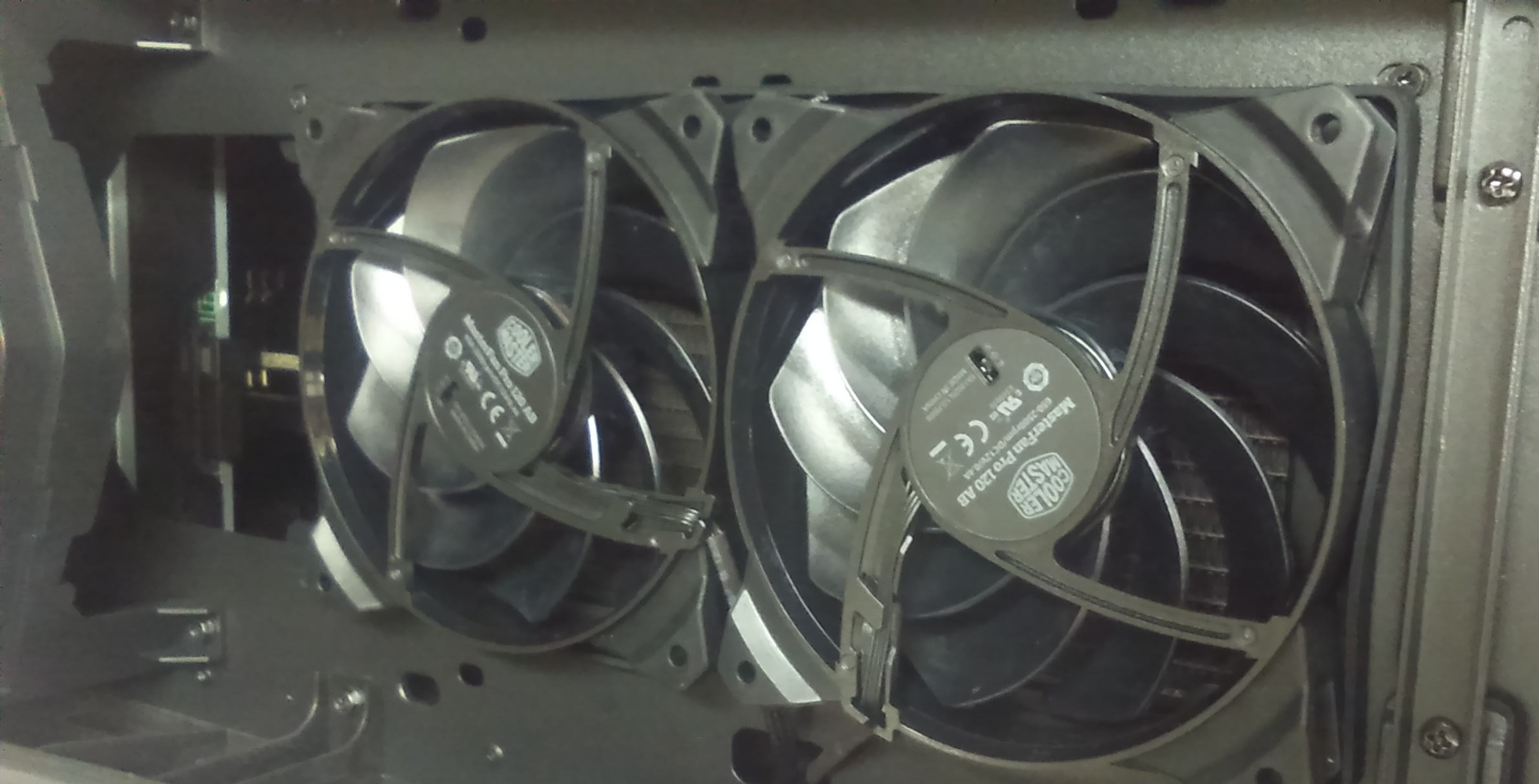

Cooler Master MasterLiquid Pro 240 MLY-D24M-A20MB-J1
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Cooler Master COSMOS II RC-1200-KKN1-JP

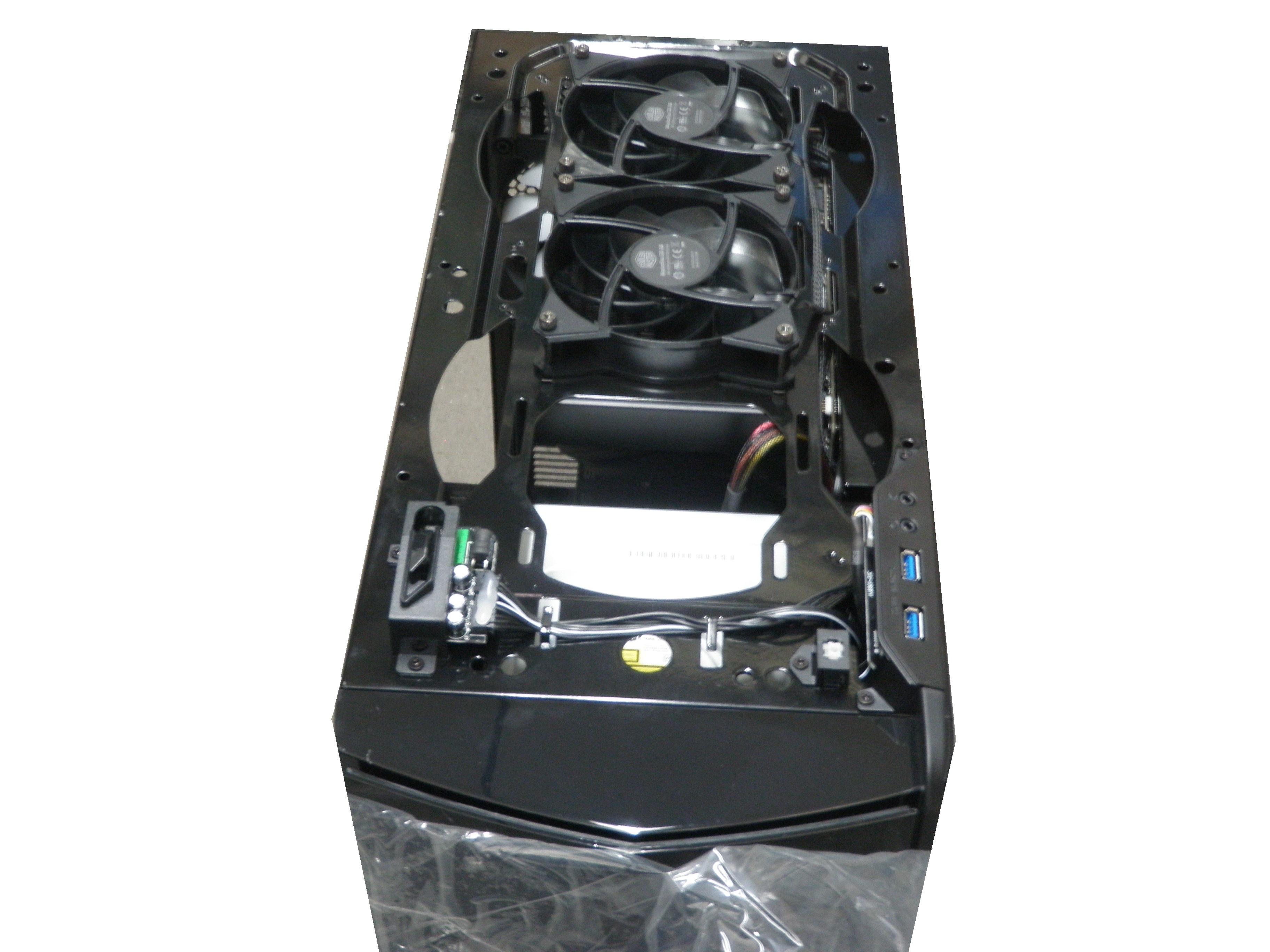

トップパネルを外し上から見た写真
排気ファンになります
(2017/12/21)

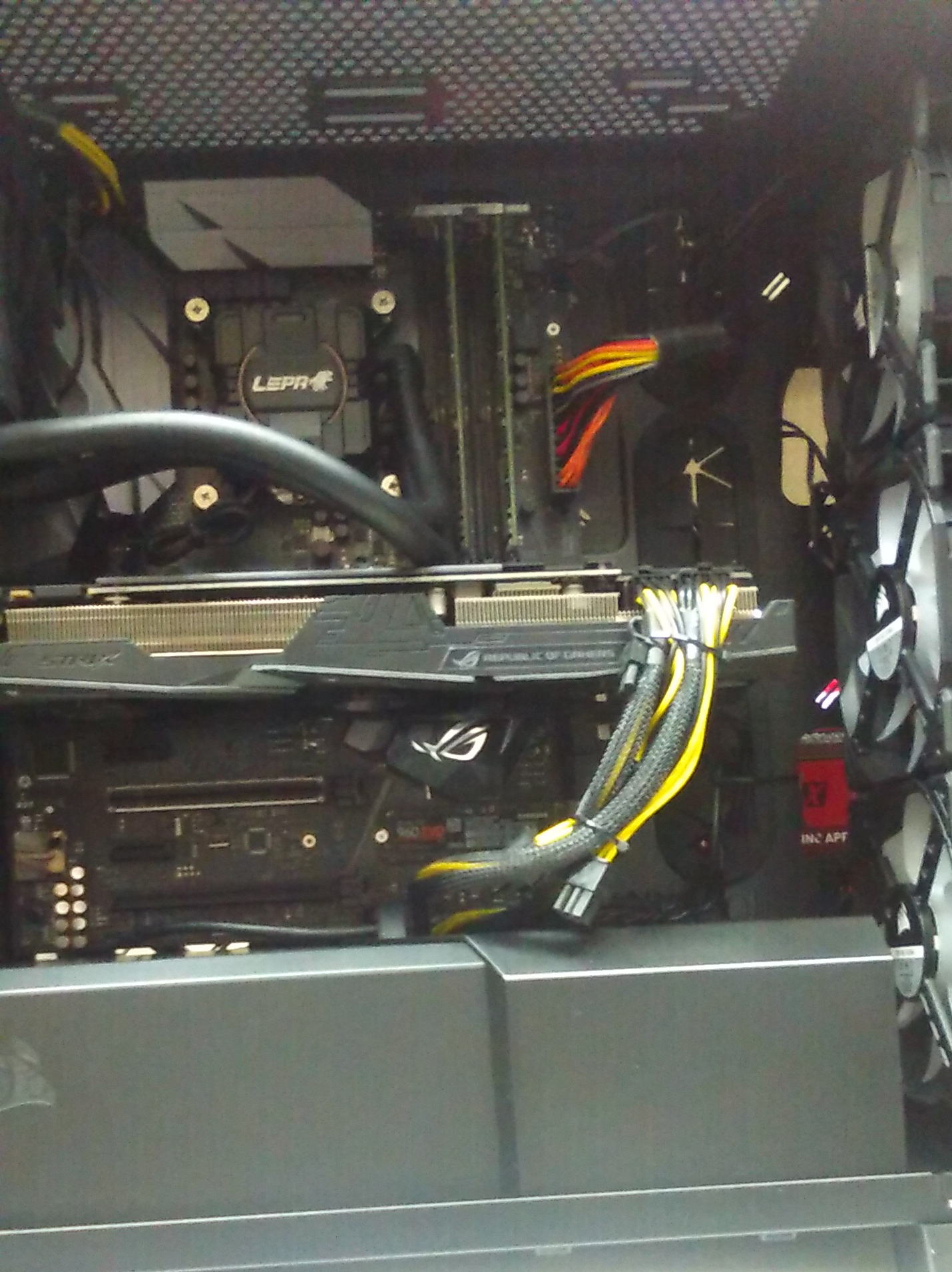

・CPUクーラー
LEPA AquaChanger 120 LPWAC120-HF
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB CC-9011101-WW

クリック
(2017/12/21)

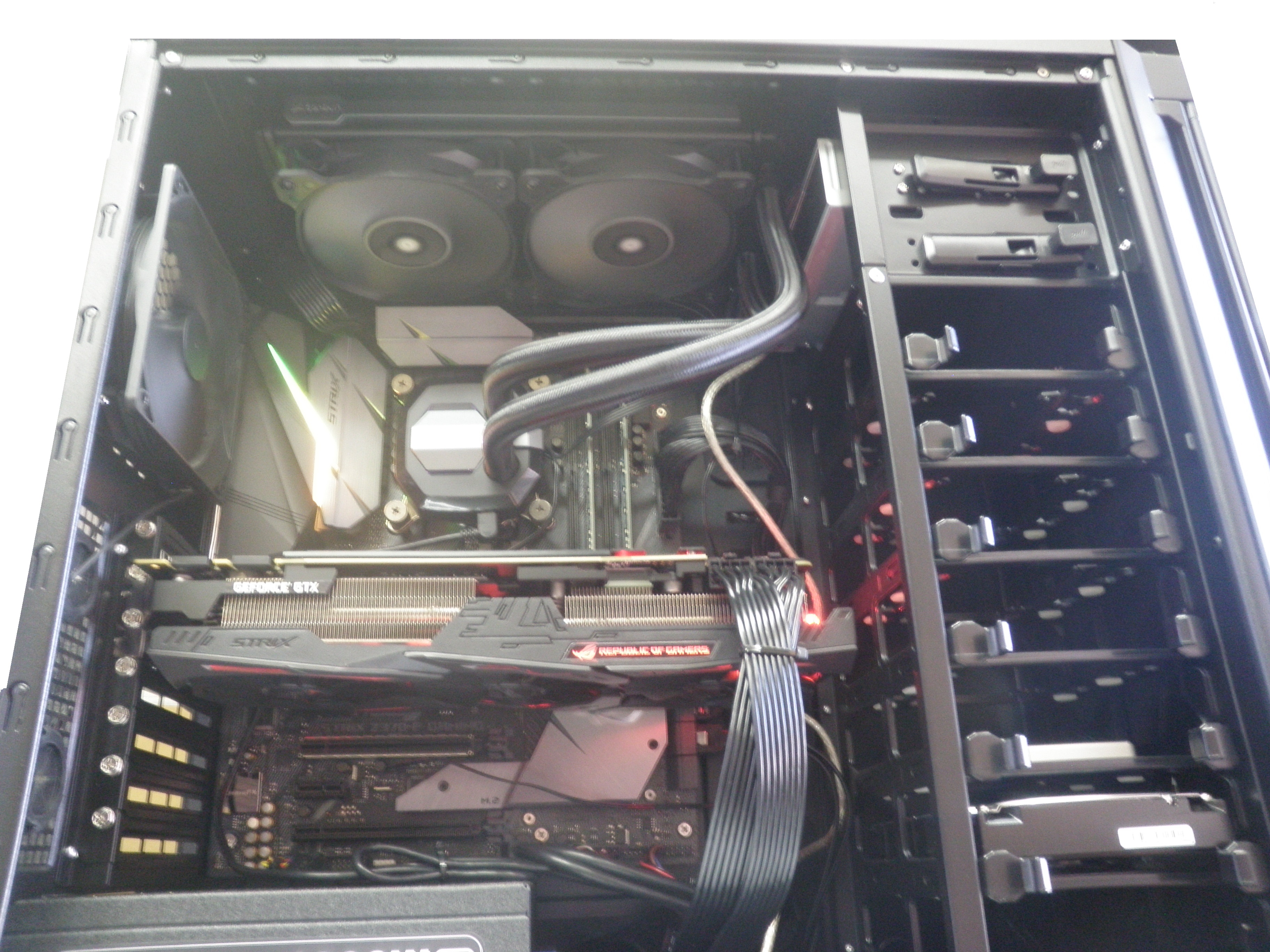

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Antec P100

(2017/9/25)

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB CC-9011101-WW

クリック
(2017/9/13)

・CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK

(2017/9/4)

・CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS STRIX H270F GAMING
・筐体
NZXT PHANTOM530-WT

クリック
(2017/8/25)

・CPUクーラー
Antec Mercury 240
・マザーボード
ASRock AB350 Gaming K4
・筐体
Cooler Master CM 690 III White

（2017/8/15）

・CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS STRIX H270F GAMING
・筐体
NZXT PHANTOM530-BK
（2017/8/15）

・CPUクーラー
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK
・マザーボード
ASUS STRIX Z170A GAMING PRO CARBON
・筐体
Define R5 FD-CA-DEF-R5-BK
交換時に成功した例です
Fractal Design Kelvin S24 FD-WCU-KELVIN-S24-BK(水冷式）の後継品
R5シリーズに最適
（2017/7/17）

・CPUクーラー
H110i CW-906026-WW ※設置場所はフロント　トップ設置不可
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK
（2017/6/20）

・CPUクーラー
Corsair H100i V2 CW-9060025-WW R5シリーズ対応(水冷式）
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB
